Podwójny konwerter sygnału analogowego 0–5V na 0–10V - zlutowany KIT AVT 6051
- Podwójny konwerter sygnału analogowego zamienia dwa wejścia 0–5 V na wyjścia 0–10 V dla PLC i automatyki. AVT6051 C to zlutowany układ do podłączenia i integracji.
Dwukanałowy konwerter 0–5V na 0–10V - zlutowany układ AVT6051
Zlutowany konwerter sygnału analogowego do podłączenia dwóch wejść 0–5 V i uzyskania dwóch wyjść 0–10 V.
Zlutowany moduł do dopasowania sygnałów analogowych

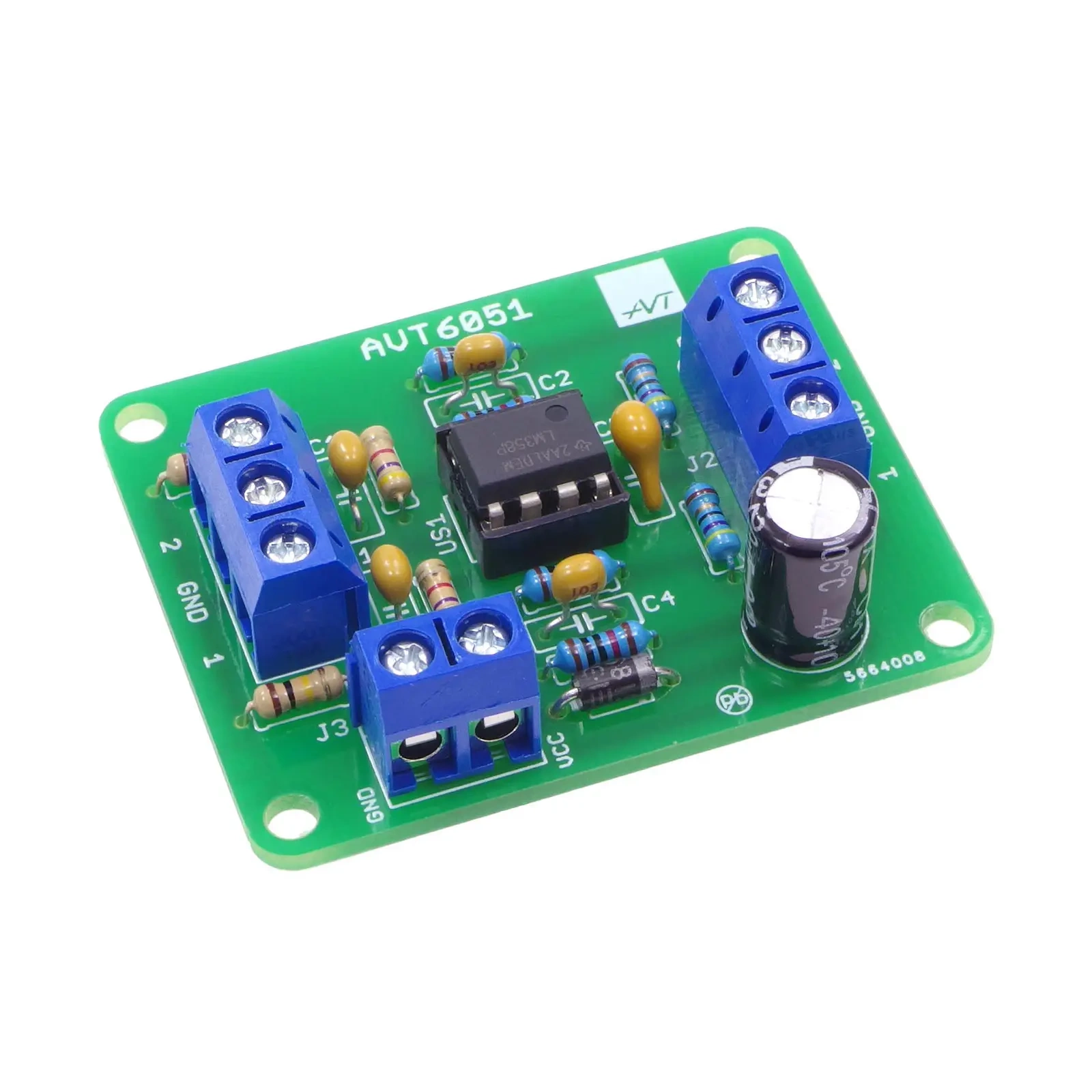

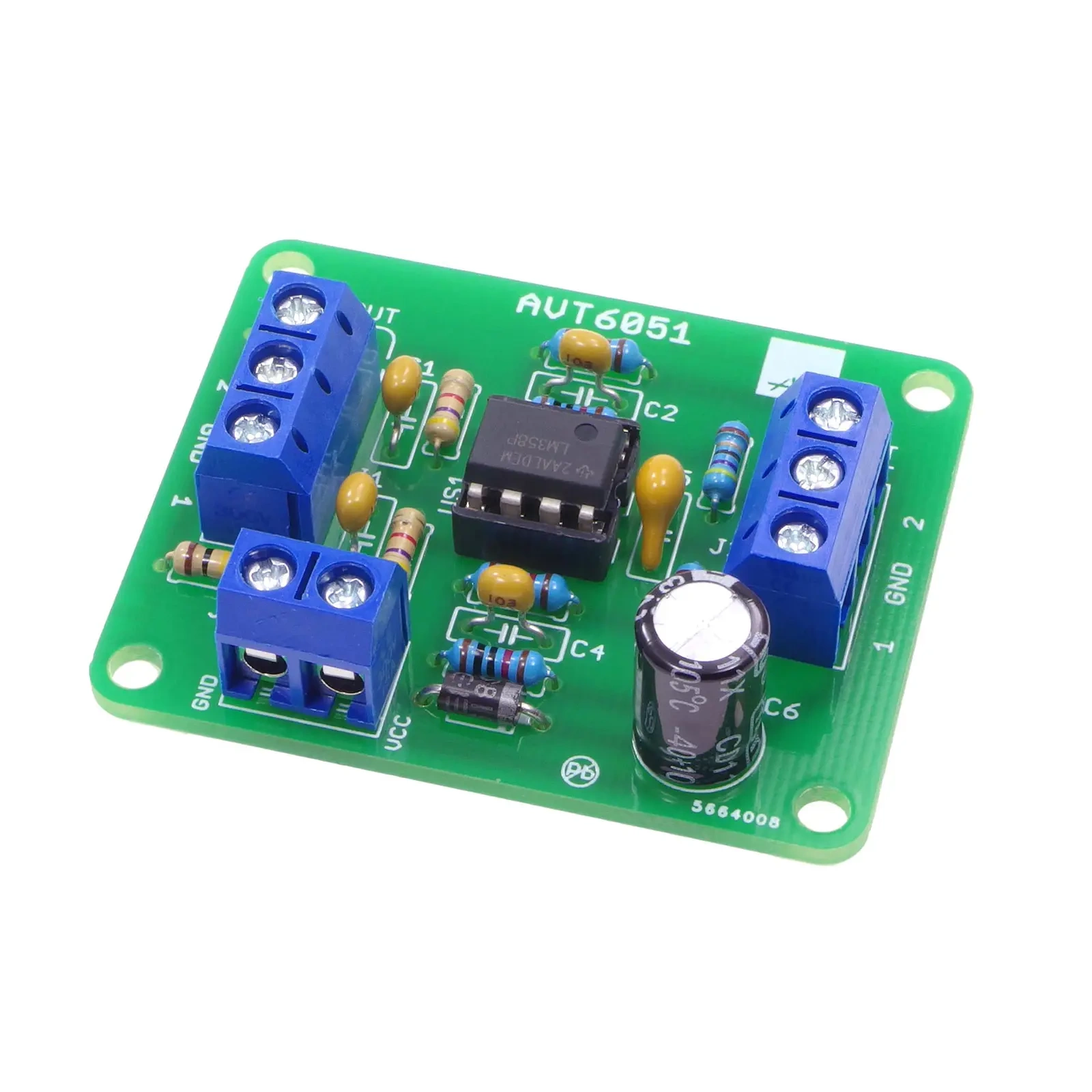

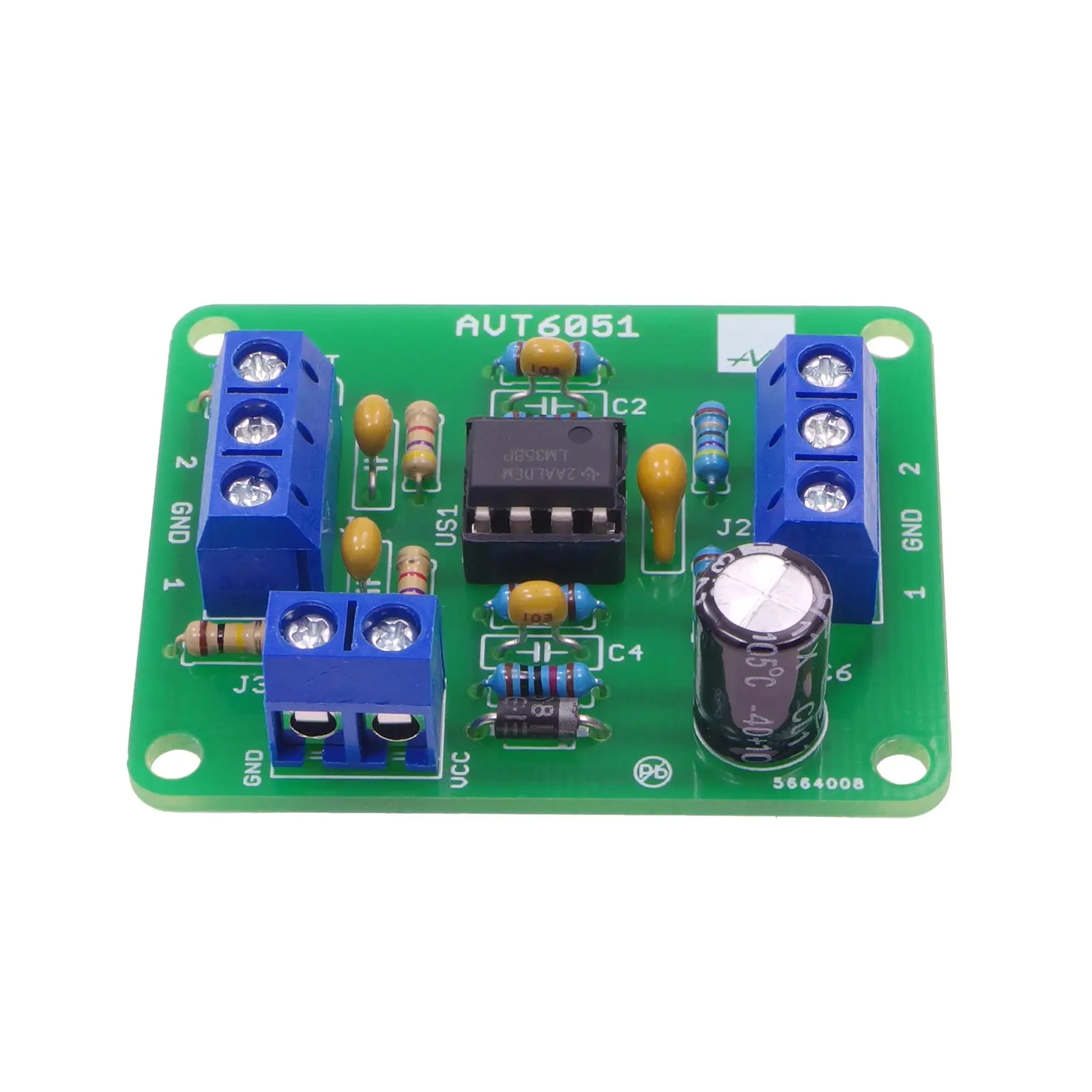

AVT6051 C to zlutowany, dwukanałowy konwerter napięcia z zakresu 0–5 V na 0–10 V. Układ pozwala połączyć źródło sygnału o niższym zakresie, na przykład wyjście czujnika lub sterownika, z wejściem analogowym wymagającym standardu 0–10 V.
Każdy kanał pracuje niezależnie i wzmacnia napięcie dwukrotnie. Wejścia oraz wyjścia są dostępne na złączach śrubowych, a zasilanie doprowadza się osobnym złączem. Wersja C zawiera zmontowany układ przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu, szafce sterowniczej albo stanowisku testowym.
Karta techniczna
AVT6051
Zlutowany konwerter 2× 0–5 V na 2× 0–10 V z układem LM358, filtrami RC, złączami śrubowymi i zasilaniem 15 V DC.
| Kod projektu | AVT6051 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | podwójny konwerter sygnału analogowego |
| Zakres wejściowy | 0–5 V, 2 kanały |
| Zakres wyjściowy | 0–10 V, 2 kanały |
| Wzmocnienie | 2 V/V |
| Układ scalony | LM358, podwójny wzmacniacz operacyjny |
| Rezystancja wejściowa | 100 kΩ |
| Rezystancja wyjściowa | około 50 Ω |
| Zasilanie | standardowo 15 V DC, maksymalnie 32 V DC |
| Pobór prądu | do 10 mA |
| Wymiary płytki PCB | 50×40 mm |
Wersja
AVT6051 C – zlutowany układ. Wersja zawiera zmontowany podwójny konwerter sygnału analogowego 0–5 V na 0–10 V przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu, szafce sterowniczej albo stanowisku testowym.
Notes

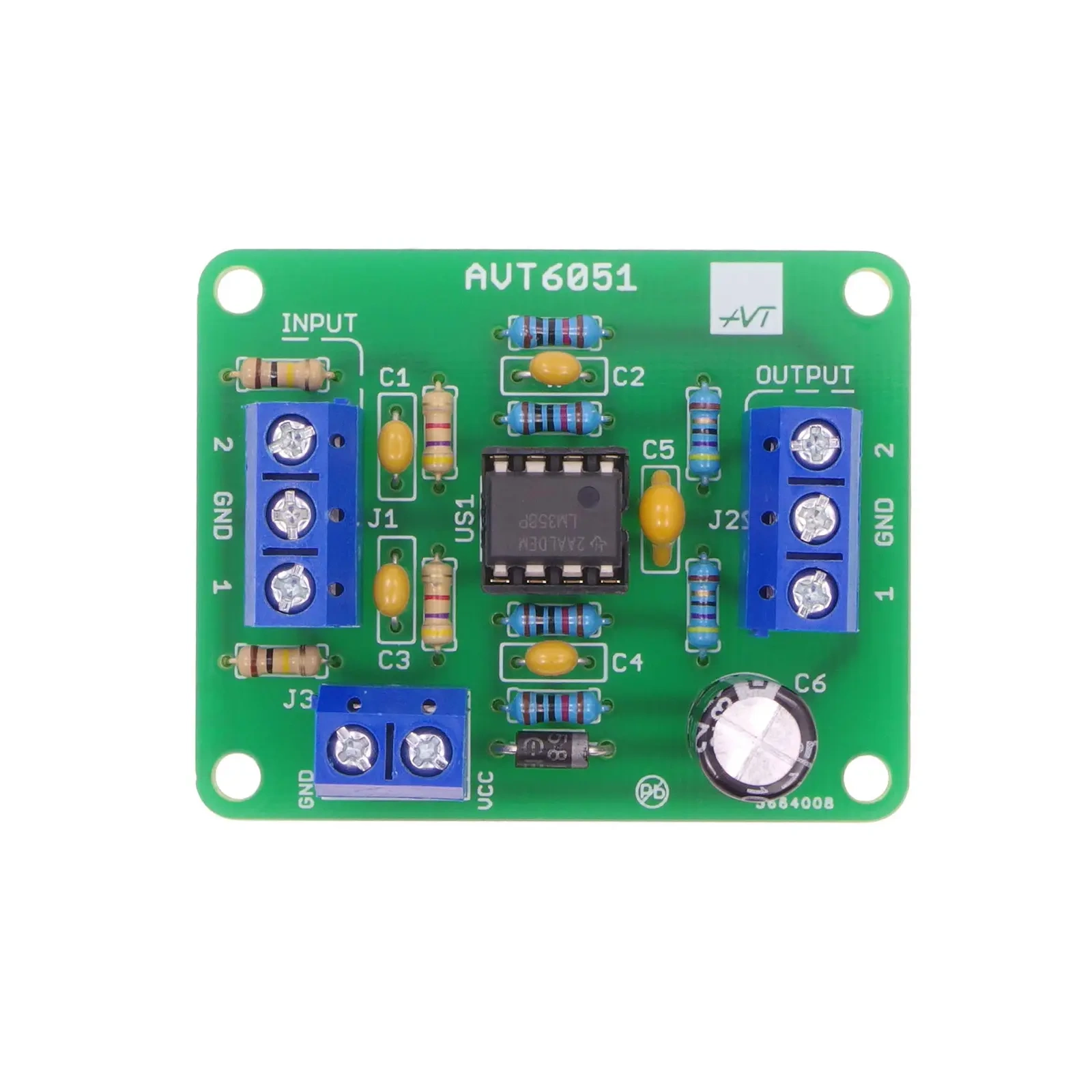

AVT6051 C wymaga podłączenia zasilania do J3, sygnałów wejściowych 0–5 V do J1 oraz sygnałów wyjściowych 0–10 V do J2.
Wszystkie sygnały powinny mieć wspólny punkt odniesienia GND. Przed podłączeniem do PLC lub modułu pomiarowego należy sprawdzić dopuszczalny zakres napięcia wejściowego.
Wyjście 0–10 V uzyskuje się przez dwukrotne wzmocnienie napięcia wejściowego, dlatego stabilność i dokładność zależą także od jakości sygnału wejściowego oraz zasilania.
Układ należy zabezpieczyć przed zwarciem, odwrotną polaryzacją zasilania i zakłóceniami na długich przewodach sygnałowych.
Uwaga: AVT6051 C nie jest samodzielnym gotowym urządzeniem automatyki. To zlutowany układ do poprawnego podłączenia i zabezpieczenia. Przed integracją z PLC, czujnikiem lub sterownikiem trzeba sprawdzić zakresy napięć, masę odniesienia, polaryzację zasilania i odporność wejść urządzeń współpracujących.
Najczęściej zadawane pytania
AVT6051 C to zlutowany układ podwójnego konwertera sygnału analogowego do podłączenia zasilania, wejść 0–5 V i wyjść 0–10 V.
Nie. Wersja C jest zlutowanym układem elektronicznym do integracji w obudowie, urządzeniu, stanowisku testowym lub szafce sterowniczej.
Nie. Układ działa analogowo na wzmacniaczu operacyjnym LM358.
Tak. Każdy kanał ma własne wejście 0–5 V i odpowiadające mu wyjście 0–10 V.
Standardowo 15 V DC, przy maksymalnym dopuszczalnym napięciu zasilania 32 V DC.
