Podwójny konwerter sygnału analogowego 0–5V na 0–10V - KIT AVT 6051
- Podwójny konwerter sygnału analogowego zamienia dwa wejścia 0–5 V na wyjścia 0–10 V dla PLC i automatyki. AVT6051 B to KIT DIY z płytką PCB i elementami do lutowania.
Dwukanałowy konwerter 0–5V na 0–10V - KIT DIY AVT6051
Zestaw elementów do wykonania dwukanałowego konwertera analogowego do wejść 0–10 V w automatyce i sterowaniu.
KIT do skalowania sygnałów 0–5 V na 0–10 V

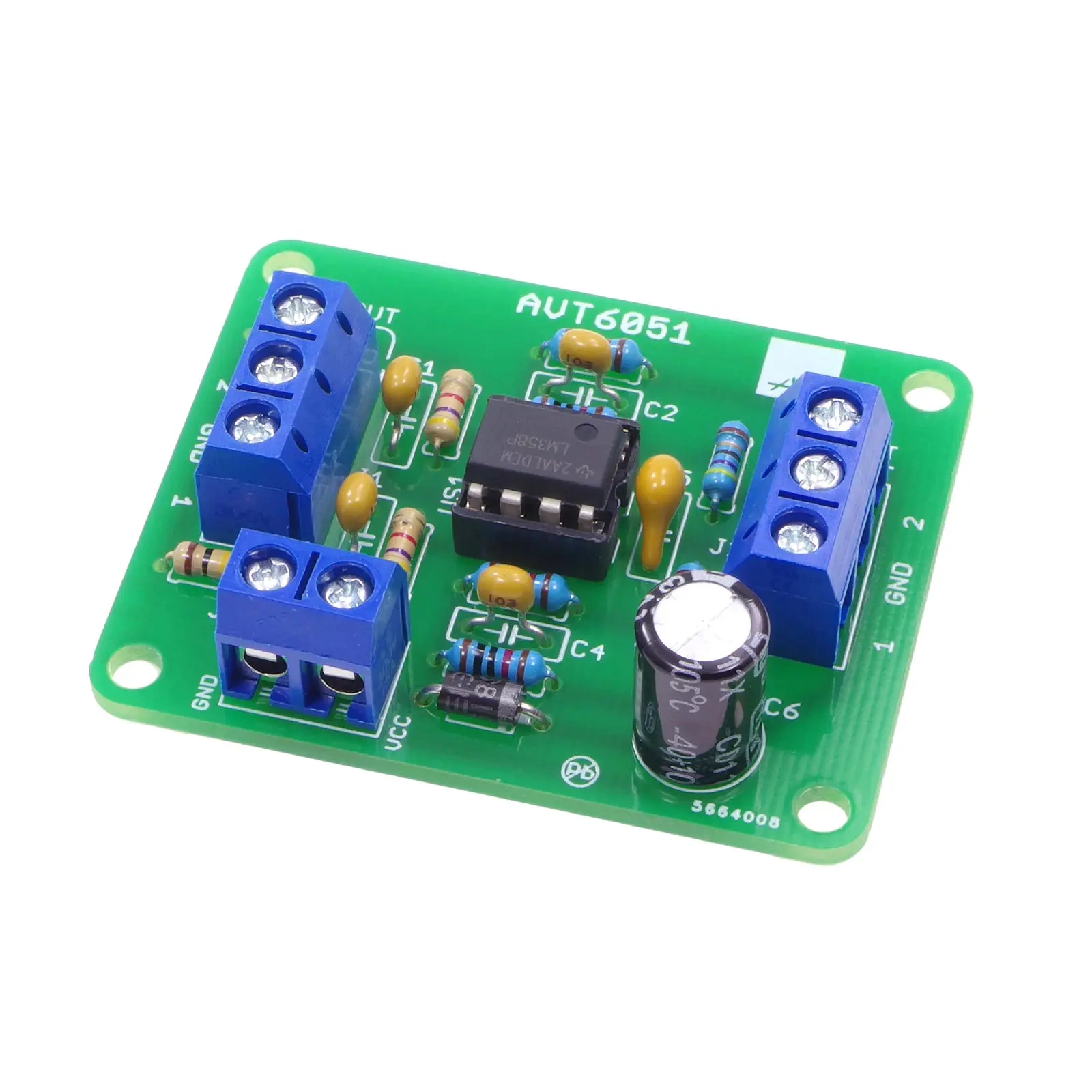

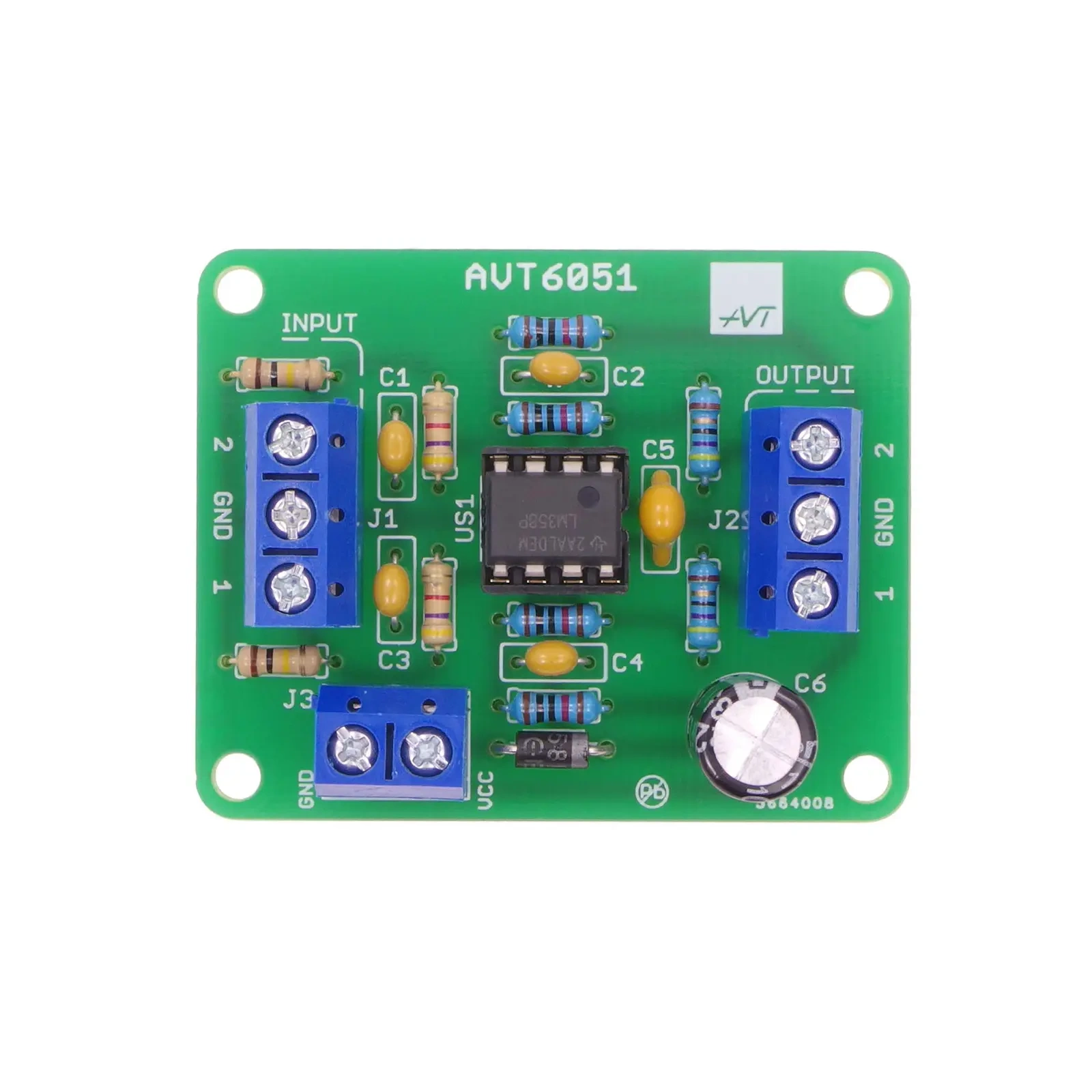

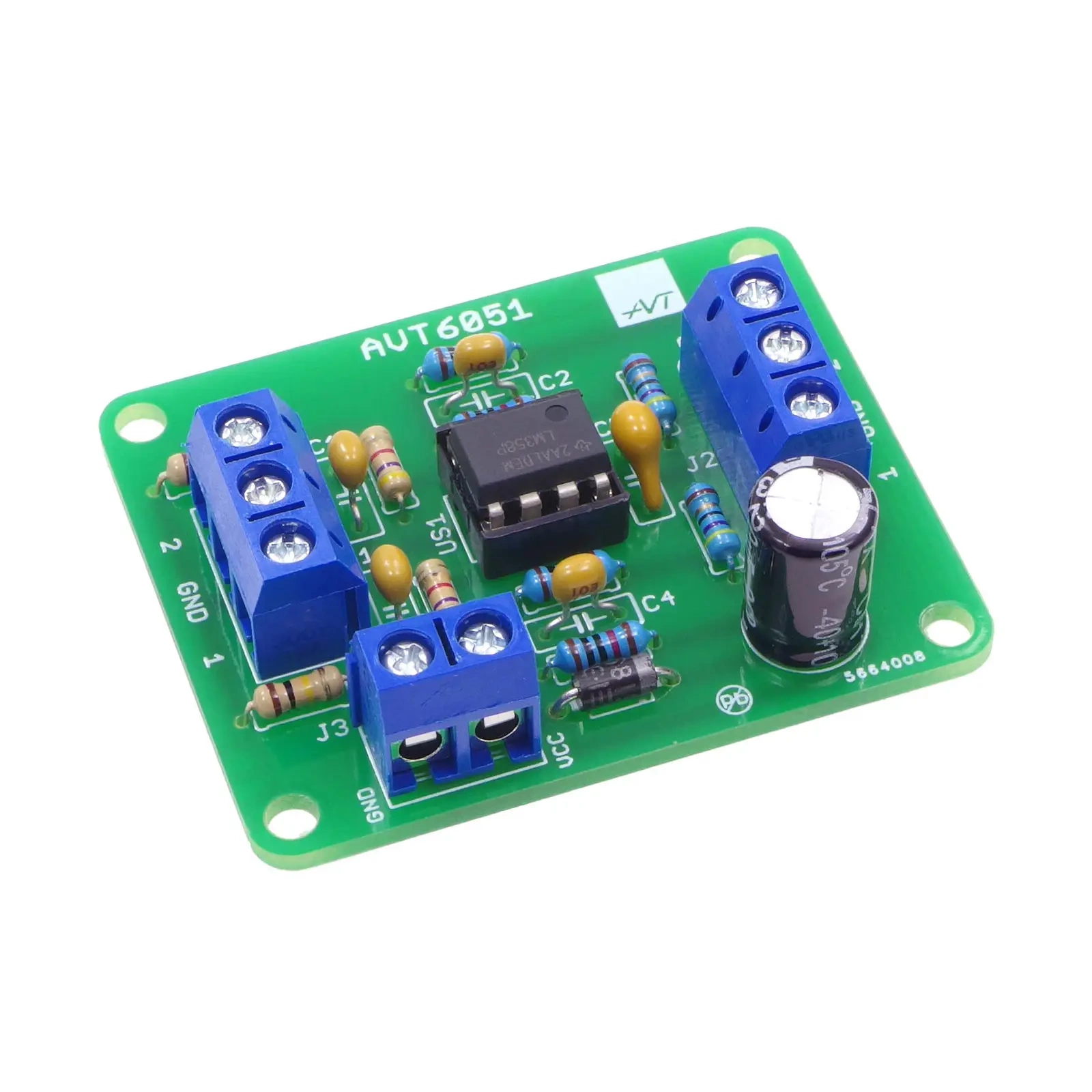

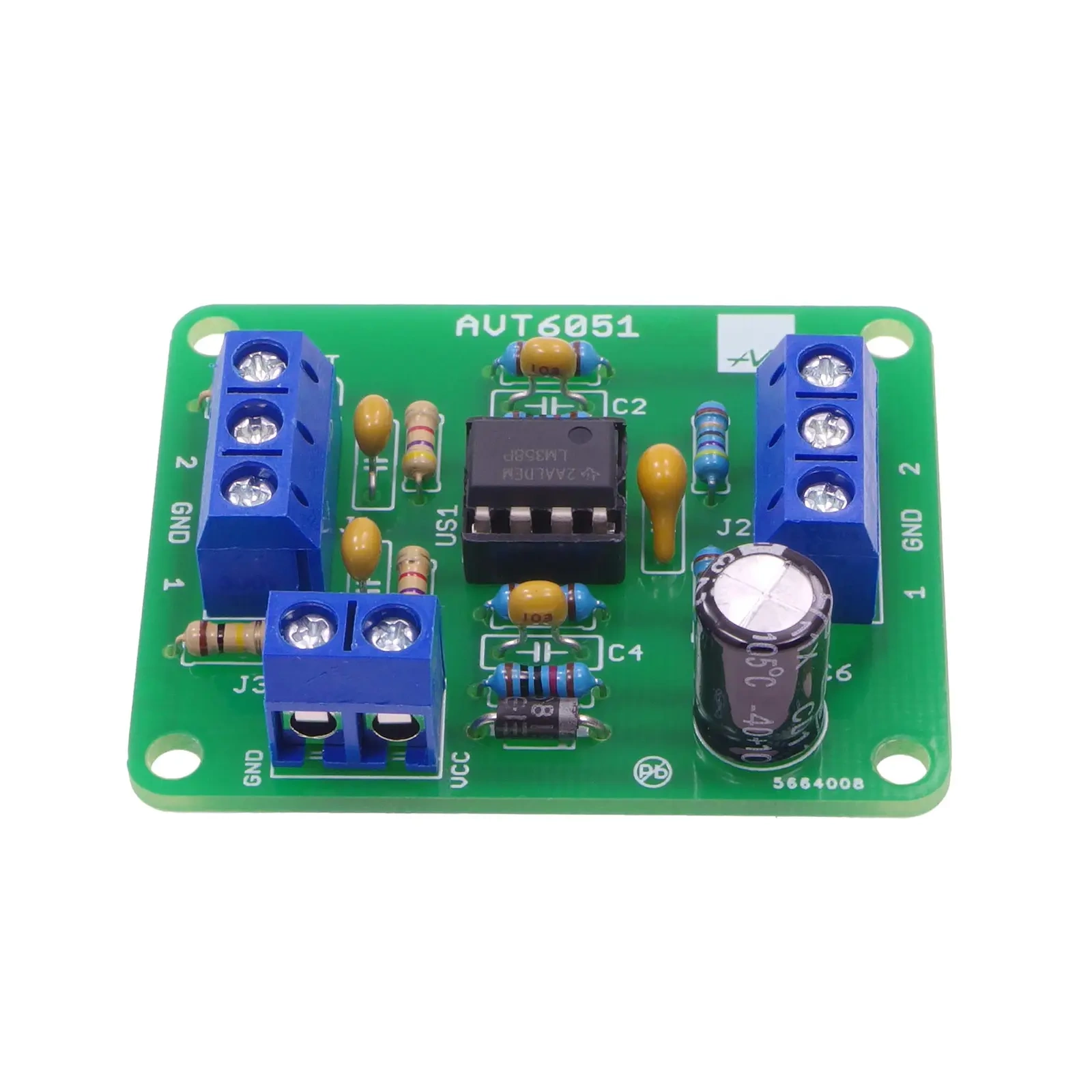

AVT6051 B pozwala zbudować dwukanałowy konwerter napięcia analogowego. Układ podwaja zakres sygnału wejściowego 0–5 V, uzyskując na wyjściu standard 0–10 V stosowany w automatyce i wejściach analogowych sterowników.
Konwersję realizują dwa wzmacniacze nieodwracające w jednym układzie LM358. Filtry RC ograniczają pasmo i pomagają zmniejszyć wpływ szumów oraz zakłóceń z przewodów. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania podwójnego konwertera sygnału analogowego.
Karta techniczna
AVT6051
KIT dwukanałowego konwertera napięcia 0–5 V na 0–10 V z LM358, wzmocnieniem 2 V/V i zasilaniem 15 V DC.
| Kod projektu | AVT6051 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | podwójny konwerter sygnału analogowego |
| Zakres wejściowy | 0–5 V, 2 kanały |
| Zakres wyjściowy | 0–10 V, 2 kanały |
| Wzmocnienie | 2 V/V |
| Układ scalony | LM358, podwójny wzmacniacz operacyjny |
| Rezystancja wejściowa | 100 kΩ |
| Rezystancja wyjściowa | około 50 Ω |
| Zasilanie | standardowo 15 V DC, maksymalnie 32 V DC |
| Pobór prądu | do 10 mA |
| Wymiary płytki PCB | 50×40 mm |
Wersja
AVT6051 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania podwójnego konwertera sygnału analogowego 0–5 V na 0–10 V.
Notes
Układ zmontowany poprawnie ze sprawnych elementów powinien pracować od razu po podaniu zasilania na złącze J3.
Dla typowego wejścia 0–5 V na wyjściu pojawia się odpowiadający mu sygnał 0–10 V. Pomiar należy prowadzić względem wspólnej masy GND.
Jeżeli układ będzie pracował z długimi przewodami, warto stosować przewody ekranowane i prowadzić masę zgodnie z zasadami dla sygnałów analogowych.
Montaż najlepiej rozpocząć od rezystorów i diody, następnie wlutować kondensatory, podstawkę DIP8, złącza śrubowe i na końcu osadzić LM358.
Uwaga: AVT6051 B jest zestawem do samodzielnego montażu. Błędna polaryzacja zasilania, kondensatora C6 lub diody D1 może spowodować nieprawidłową pracę albo uszkodzenie elementów. Przed podłączeniem do PLC lub sterownika należy sprawdzić zakres napięć wejściowych.
Najczęściej zadawane pytania
AVT6051 B to KIT DIY z płytką PCB i elementami do lutowania podwójnego konwertera 0–5 V na 0–10 V.
Do dopasowania sygnałów analogowych z zakresu 0–5 V do wejść 0–10 V w sterownikach PLC, automatyce i modułach pomiarowych.
Nie. Konwersja odbywa się analogowo na wzmacniaczu operacyjnym LM358.
Nie. Wzmocnienie wyznaczają rezystory i wynosi 2 V/V dla każdego kanału.
Standardowo 15 V DC, z możliwością zasilania do maksymalnie 32 V DC.
