Podwójny konwerter sygnału analogowego 0–5V na 0–10V - PCB do projektu AVT 6051
- Podwójny konwerter sygnału analogowego zamienia dwa wejścia 0–5 V na wyjścia 0–10 V dla PLC i sterowników. AVT6051 A zawiera płytkę PCB, a elementy należy skompletować osobno.

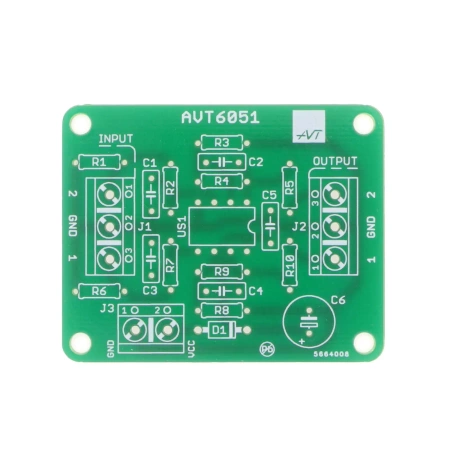

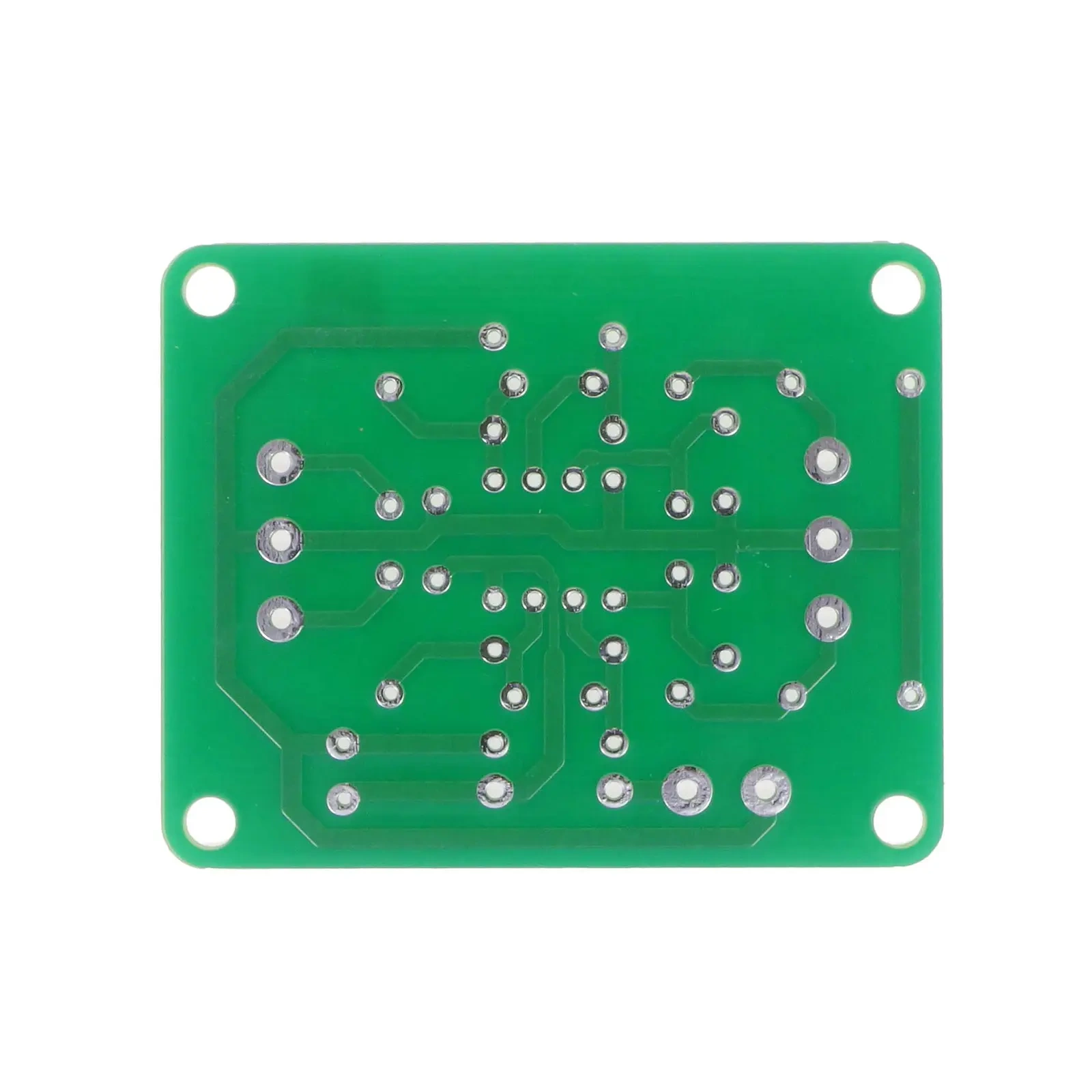

Dwukanałowy konwerter 0–5V na 0–10V - płytka PCB do AVT6051
Płytka PCB do wykonania dwukanałowego konwertera sygnału analogowego z zakresu 0–5 V na standard 0–10 V.
Dwa niezależne tory konwersji 0–5 V na 0–10 V
AVT6051 to podwójny konwerter sygnału analogowego, który pozwala dopasować wyjścia 0–5 V do wejść pracujących w standardzie 0–10 V. Układ jest przydatny przy łączeniu czujników, mikrokontrolerów, sterowników i wejść analogowych PLC.
Każdy kanał pracuje jako wzmacniacz nieodwracający o wzmocnieniu 2 V/V. Wejścia mają rezystancję 100 kΩ, a wyjścia niską rezystancję około 50 Ω, co ułatwia współpracę z kolejnym stopniem pomiarowym. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT6051
Dwukanałowy konwerter napięcia z 0–5 V na 0–10 V oparty na podwójnym wzmacniaczu operacyjnym LM358.
| Kod projektu | AVT6051 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | podwójny konwerter sygnału analogowego |
| Zakres wejściowy | 0–5 V, 2 kanały |
| Zakres wyjściowy | 0–10 V, 2 kanały |
| Wzmocnienie | 2 V/V |
| Układ scalony | LM358, podwójny wzmacniacz operacyjny |
| Rezystancja wejściowa | 100 kΩ |
| Rezystancja wyjściowa | około 50 Ω |
| Zasilanie | standardowo 15 V DC, maksymalnie 32 V DC |
| Pobór prądu | do 10 mA |
| Wymiary płytki PCB | 50×40 mm |
Wersja
AVT6051 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1, R6: 100 kΩ
- R2, R7: 4,7 kΩ
- R3, R4, R8, R9: 10 kΩ 1%
- R5, R10: 47 Ω 1%
- C1–C4: 10 nF MKT
- C5: 100 nF MKT
- C6: 220 µF / 35 V
- D1: 1N5819
- US1: LM358 DIP8
- J1, J2: ARK3/500
- J3: ARK2/500
- Podstawka DIP8
Notes
Wejścia 0–5 V należy podłączyć do złącza J1, a odpowiadające im wyjścia 0–10 V są dostępne na złączu J2.
Zasilanie doprowadza się do złącza J3. Podstawowe napięcie pracy to 15 V DC; nie należy przekraczać 32 V DC.
Kondensatory C1 i C3 wraz z rezystancją wejściową tworzą filtry dolnoprzepustowe, a C2 i C4 ograniczają pasmo wzmacniaczy, co pomaga ograniczyć szumy i wzbudzenia.
Podczas montażu należy zwrócić uwagę na polaryzację D1 i C6 oraz prawidłowe ułożenie układu LM358 w podstawce.
Uwaga: AVT6051 pracuje z sygnałami analogowymi i zasilaniem DC. Przed podłączeniem do wejść PLC, czujników lub sterowników trzeba sprawdzić masę odniesienia, zakres napięć, polaryzację zasilania oraz dopuszczalne napięcie wejściowe kolejnego urządzenia.
Najczęściej zadawane pytania
AVT6051 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Do dopasowania dwóch sygnałów analogowych 0–5 V do wejść pracujących w standardzie 0–10 V, na przykład w sterownikach PLC.
Nie. Układ działa analogowo na wzmacniaczu operacyjnym LM358.
Dwa. Każdy kanał przetwarza sygnał 0–5 V na odpowiadający mu sygnał 0–10 V.
Standardowe zasilanie to 15 V DC. Maksymalne dopuszczalne napięcie zasilania wynosi 32 V DC.
