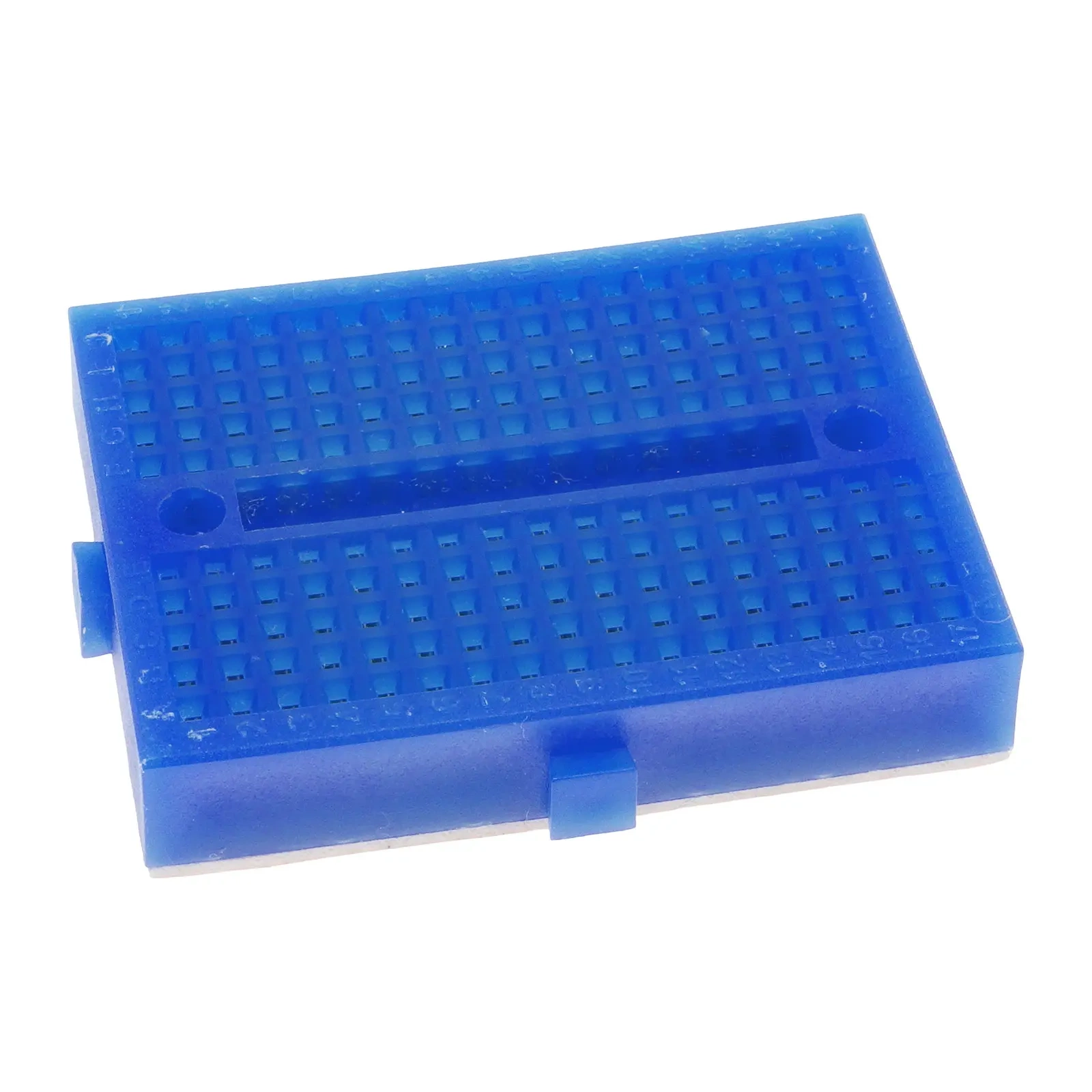

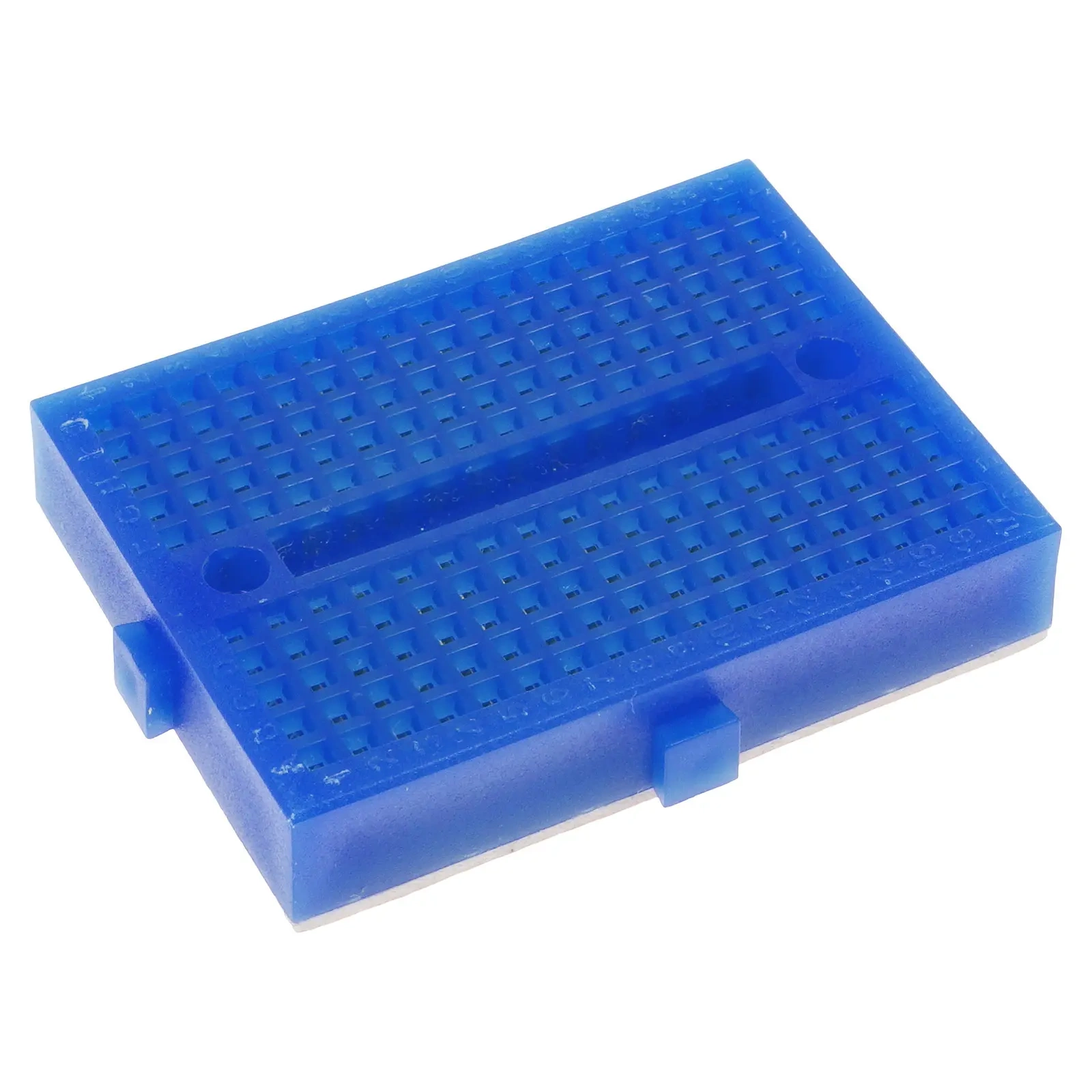

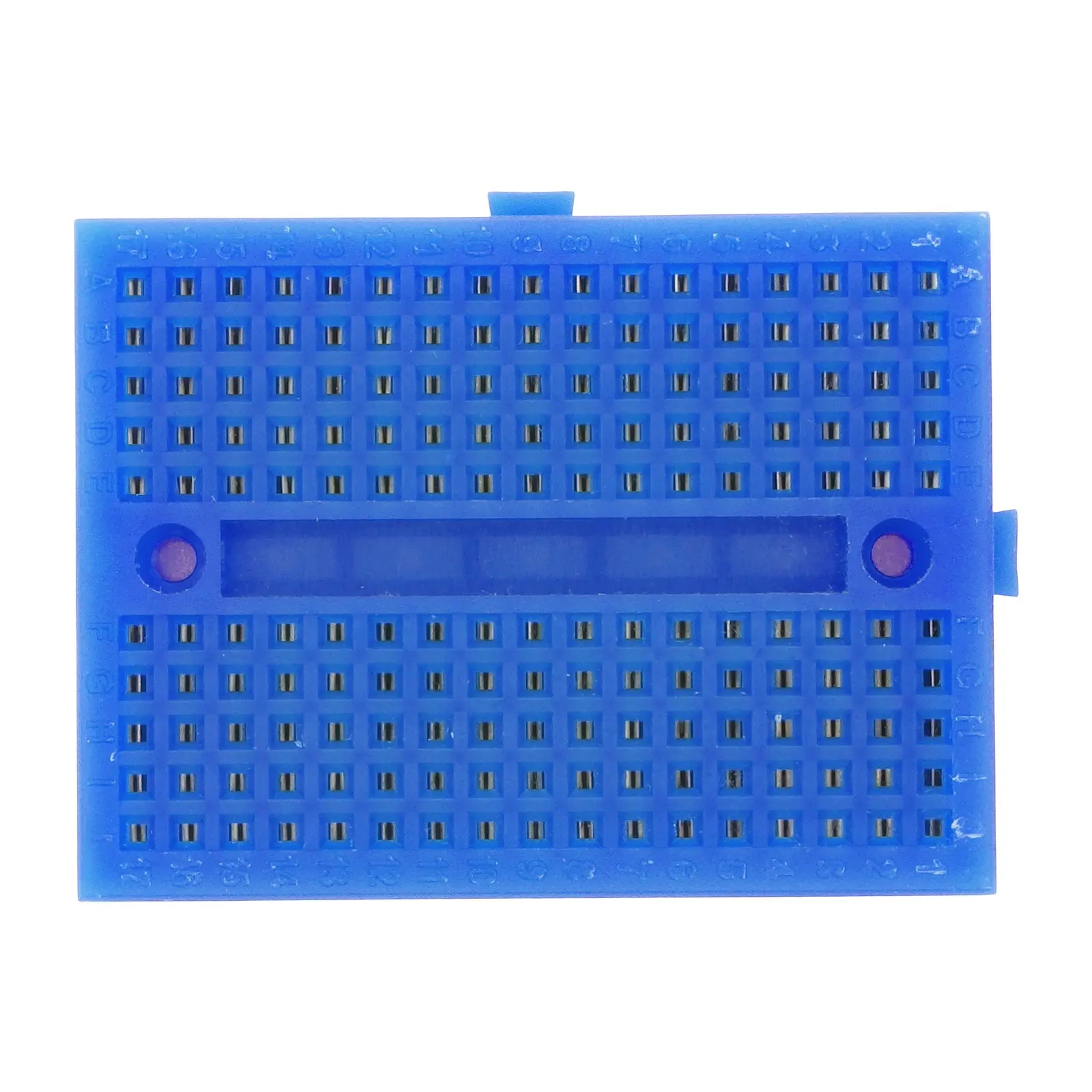

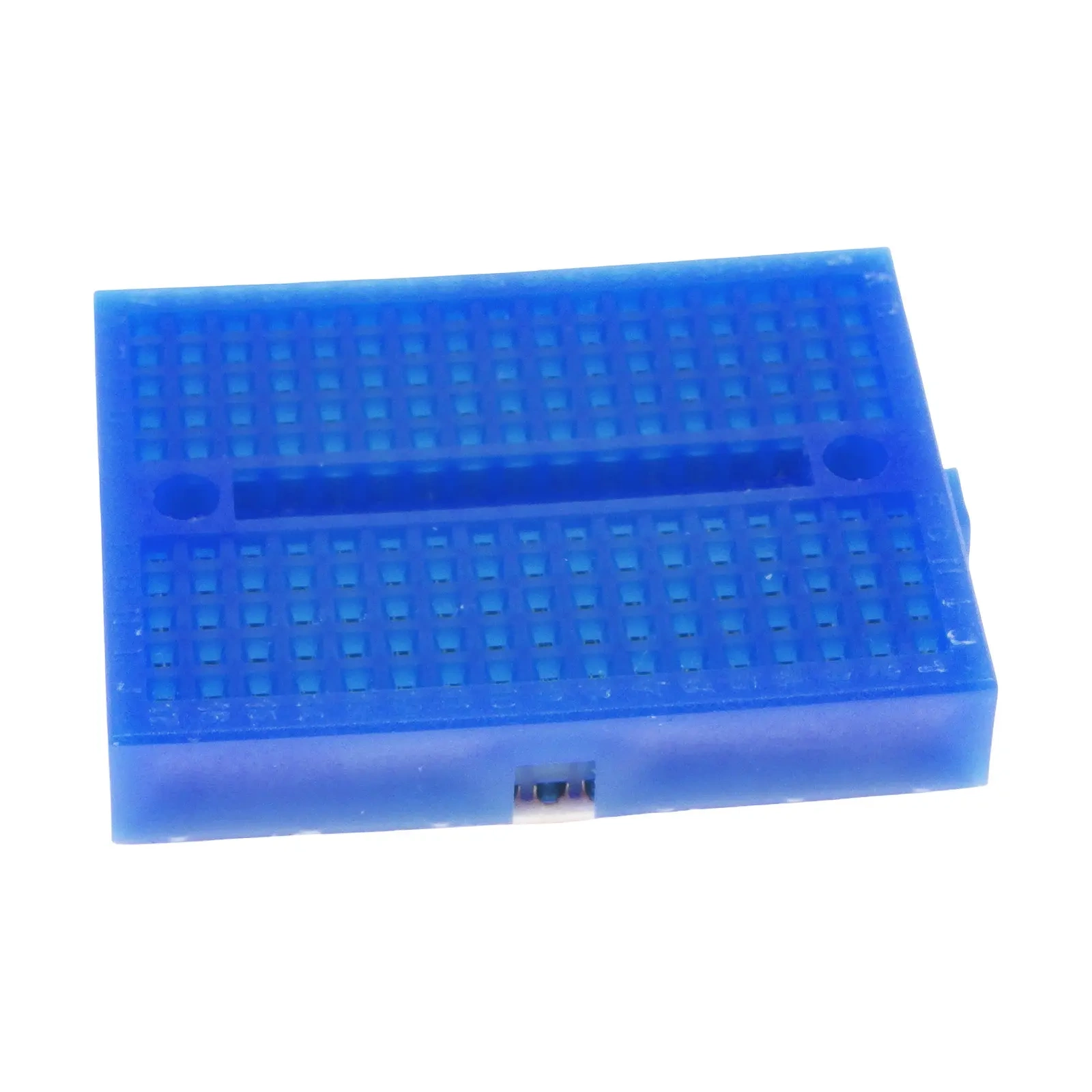

Płytka stykowa prototypowa 170 pól bez lutowania, niebieska, SD17NW

Kompaktowa płytka stykowa 170 pól w niebieskim wariancie

Płytka stykowa SD17NW z 170 polami umożliwia budowanie i sprawdzanie prostych układów elektronicznych bez wykonywania połączeń lutowanych. Oferowany wariant ma kolor niebieski.

Niewielki format ułatwia częste przebudowywanie prototypu, wymianę elementów i kontrolę połączeń podczas nauki oraz uruchamiania układów.

Najważniejsze cechy

• 170 pól stykowych
• Prototypowanie obwodów bez lutowania
• Kolor: niebieski

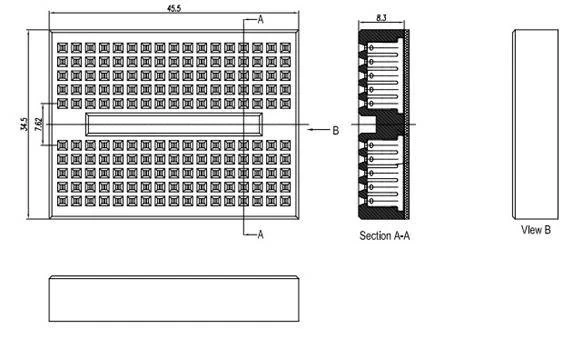

• Wymiary: 35 × 46 mm

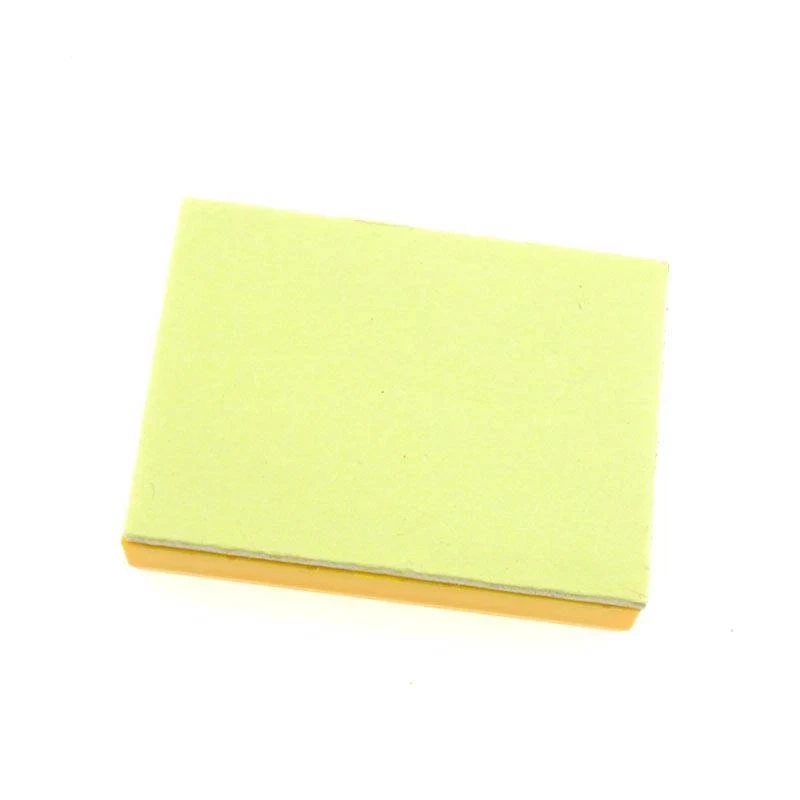

• Dwustronna taśma mocująca na spodzie

Zastosowanie

Produkt sprawdza się podczas budowy, uruchamiania i modyfikowania układów elektronicznych.

• Nauka podstaw elektroniki
• Budowa niewielkich prototypów
• Sprawdzanie połączeń przed wykonaniem płytki drukowanej

Specyfikacja techniczna

• Model: SD17NW
• Typ produktu: płytka stykowa prototypowa
• Liczba pól: 170
• Kolor: niebieski
• Szerokość: 35
• Długość: 46 mm
• Mocowanie: dwustronna taśma na spodzie

Warto wiedzieć: jak działa płytka stykowa

Wewnątrz płytki znajdują się sprężyste styki łączące określone grupy otworów. Dzięki temu elementy można wielokrotnie wkładać, wyjmować i przestawiać bez trwałego łączenia.

Krótkie przewody i uporządkowany układ elementów ułatwiają kontrolę połączeń oraz ograniczają ryzyko przypadkowych zwarć.

Najczęściej zadawane pytania

Ile pól ma płytka SD17NW?

Płytka ma 170 pól stykowych.

Czy do montażu potrzebne jest lutowanie?

Nie. Połączenia wykonuje się przez umieszczanie elementów i przewodów w polach stykowych.

Jakie są wymiary płytki?

Wymiary płytki wynoszą 35 × 46 mm.

Do czego służy płytka stykowa?

Służy do szybkiego budowania, testowania i modyfikowania prostych obwodów elektronicznych.

Czy nadaje się do nauki elektroniki?

Tak. Format 170 pól sprawdza się w ćwiczeniach i niewielkich układach testowych.
