Oscyloskop cyfrowy UTD2052CEX+ UniT

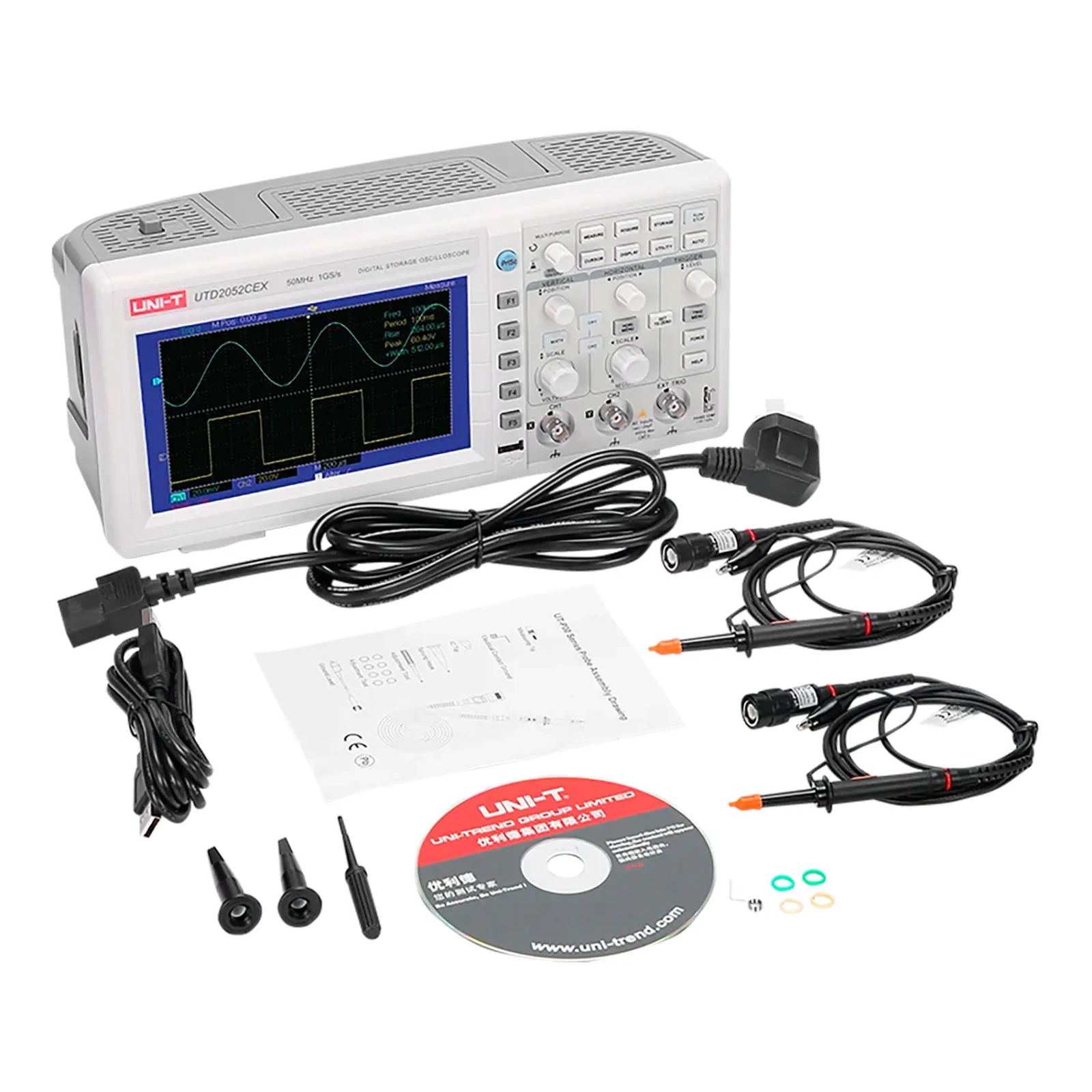

Oscyloskop UNI-T UTD2052CEX+ – wszechstronny dwukanałowy oscyloskop cyfrowy 50 MHz

Oscyloskop UNI-T UTD2052CEX+ to nowoczesne, dwukanałowe urządzenie pomiarowe o szerokości pasma 50 MHz i próbkowaniu 1 GSa/s, zaprojektowane do pracy z sygnałami analogowymi i cyfrowymi w warsztatach, laboratoriach oraz w edukacji technicznej. Model ten oferuje zoptymalizowany interfejs, 34 automatyczne pomiary oraz funkcje analityczne ułatwiające diagnostykę układów elektronicznych.

Model UNI-T UTD2052CEX+ to funkcjonalny, precyzyjny oscyloskop cyfrowy, który idealnie sprawdza się w analizie sygnałów o średnich częstotliwościach. Dwukanałowy pomiar, szybkie próbkowanie, rozbudowane pomiary automatyczne oraz możliwość nagrywania przebiegów czynią go wszechstronnym narzędziem do laboratoriów, serwisów i stanowisk projektowych.

Charakterystyka modelu UTD2052CEX+

UTD2052CEX+ wyróżnia się wysoką jakością odwzorowania sygnałów oraz stabilnością pracy. Dzięki szybkiemu próbkowaniu i szerokości pasma 50 MHz oscyloskop radzi sobie z analizą impulsów, narastających zboczy oraz sygnałów sterujących. Funkcja nagrywania do 1000 ramek oraz głębokość pamięci 64 kpts pozwalają na obserwację zmian w czasie i dokładną analizę powtarzających się oraz nieregularnych przebiegów.

Kluczowe korzyści użytkowe

• Wysoka dokładność odwzorowania sygnałów dzięki szybkiemu próbkowaniu i szerokości pasma odpowiedniej do większości aplikacji serwisowych.
• Dwukanałowa analiza umożliwiająca równoczesne badanie dwóch sygnałów wejściowych.
• Rozbudowane funkcje automatycznych pomiarów — szybka ocena kluczowych parametrów.
• Duży obszar wyświetlania 8×16 div zapewniający wygodne skalowanie i podgląd przebiegów.
• Możliwość nagrywania i odtwarzania do 1000 ramek łatwiająca diagnostykę sygnałów niestabilnych.

Specyfikacja techniczna

• Model: UTD2052CEX+
• Pasmo przenoszenia: 50 MHz
• Liczba kanałów analogowych: 2
• Próbkowanie w czasie rzeczywistym: 1 GSa/s
• Maksymalna głębokość pamięci: 64 kpts
• Prędkość przechwytywania: 5000 wfms/s
• 34 wbudowane funkcje automatycznych pomiarów
• Operacje matematyczne: dodawanie, odejmowanie, mnożenie, FFT
• Nagrywanie przebiegów: do 1000 ramek
• Menu w 9 językach
• Wyjściowy sygnał prostokątny 10 Hz / 100 Hz / 1 kHz / 10 kHz
• Obszar wyświetlania: 8div × 16div

Porady i praktyczne wskazówki

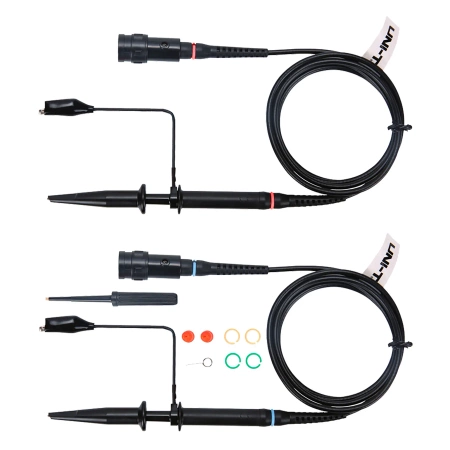

• Używaj sond ×10, aby poprawić jakość pomiarów przy wyższych częstotliwościach.
• Automatyczne pomiary przyspieszą analizę sygnałów o zmiennych parametrach.
• Nagrywanie ramek pozwala zarejestrować jednorazowe zjawiska lub krótkotrwałe zakłócenia.
• FFT ułatwia diagnozowanie szumów i zakłóceń w układach impulsowych.
• Odpowiednie ustawienie poziomu wyzwalania poprawia stabilizację przebiegu podczas analizy sygnałów sterujących.

Zastosowania

• serwisy elektroniczne i automatyki
• diagnostyka obwodów analogowych i cyfrowych
• praca z mikrokontrolerami i urządzeniami embedded
• edukacja techniczna
• projektowanie i testowanie prototypów

Szerszy zakres wyświetlania i wieloczęstotliwościowe sygnały prostokątne

Seria UTD2000CEX+ oferuje obszar wyświetlania 8 div × 16 div oraz nową strategię AUTOSET, która umożliwia łatwe radzenie sobie ze złożonymi scenariuszami testowymi.

Wielojęzyczne menu i wybór częstotliwości sygnału prostokątnego

Dzięki 9 językom oscyloskopy serii mogą sprostać wymaganiom użytkowników w różnych krajach. Dostępne jest wyjście standardowego sygnału prostokątnego 10 Hz, 100 Hz, 1 kHz oraz 10 kHz.

Różne funkcje pomiaru parametrów i rejestracji przebiegów

Seria UTD2000CEX+ obsługuje 34 rodzaje automatycznych funkcji pomiarowych oraz funkcje rejestrowania przebiegów, umożliwiając zapis do 1000 ramek i zapewniając lepszą analizę sygnałów dzięki funkcjom odtwarzania i zapisu.
