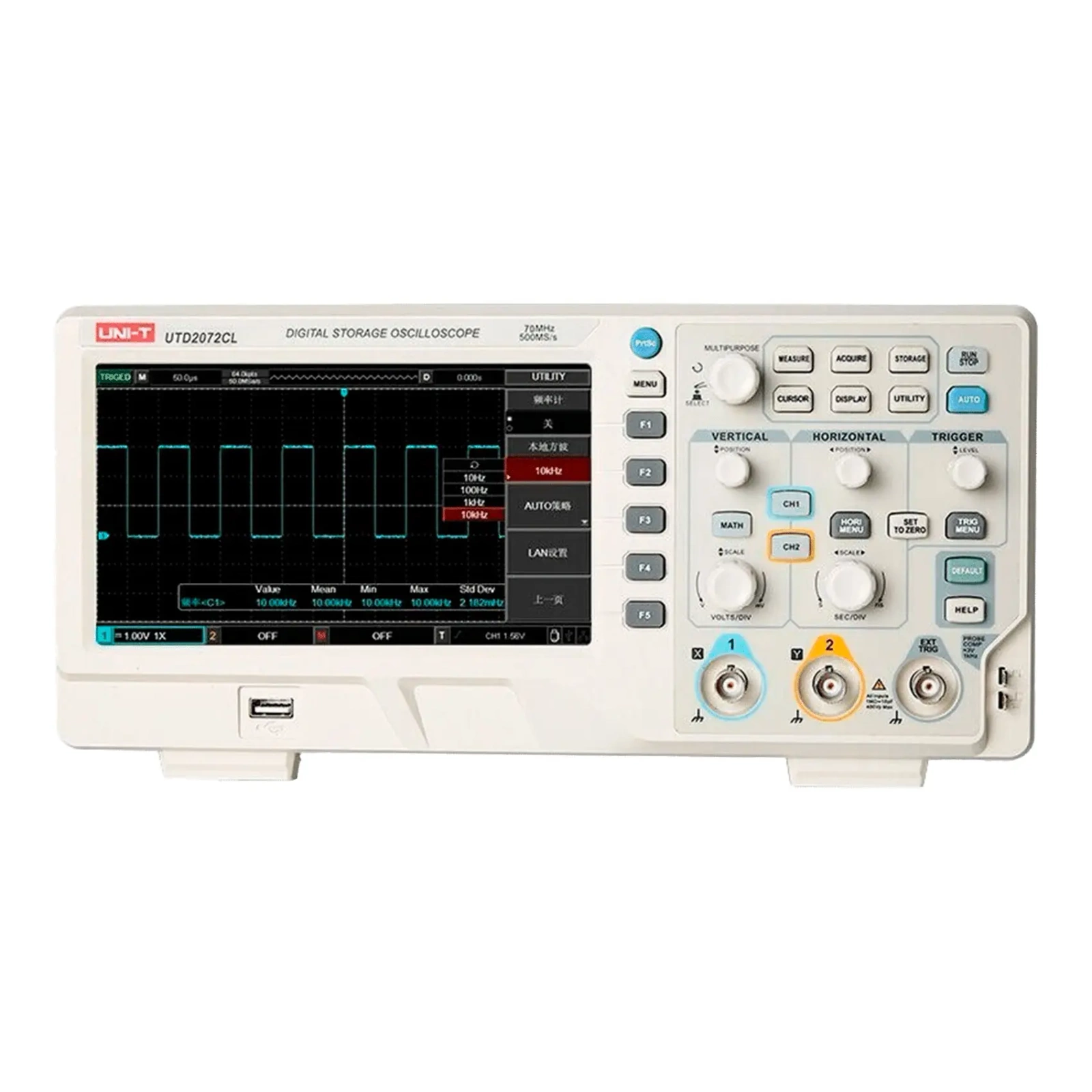

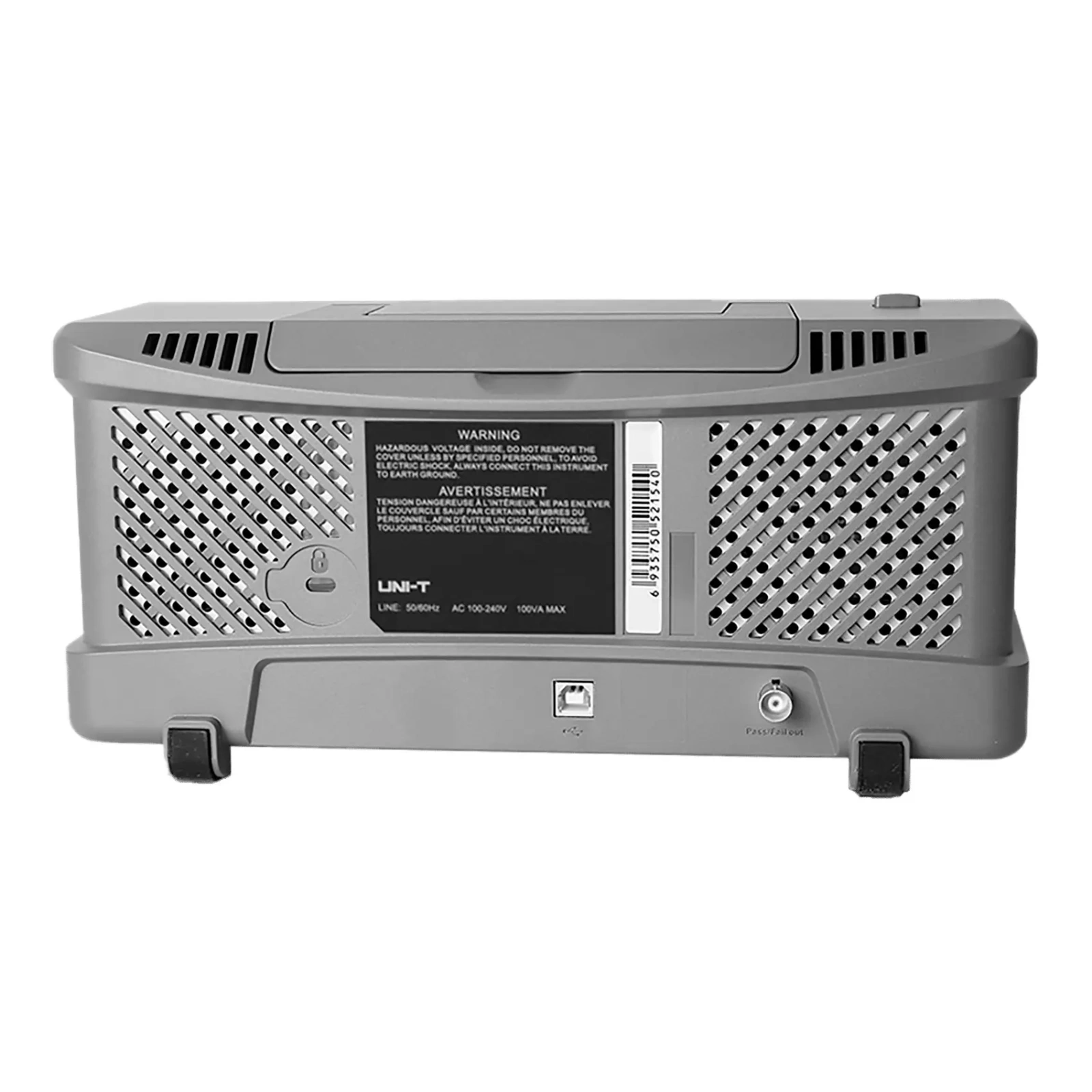

Oscyloskop 2 kanałowy 70MHz UTD2072CL UniT

Oscyloskop UNI-T UTD2072CL – dwukanałowy oscyloskop cyfrowy 70 MHz dla edukacji i profesjonalnych warsztatów

Oscyloskop UNI-T UTD2072CL to nowoczesny dwukanałowy oscyloskop cyfrowy oferujący szerokość pasma 70 MHz i próbkowanie 500 MSa/s. Został zaprojektowany z myślą o edukacji technicznej, serwisach i laboratoriach, zapewniając funkcje znane z droższych urządzeń przemysłowych.

Charakterystyka modelu UTD2072CL

Model UTD2072CL należy do serii UTD2000CL+, zapewniającej użytkownikom funkcje zbliżone do tych wykorzystywanych w przemyśle. Posiada rozbudowane tryby wyzwalania, 34 pomiary automatyczne, tryb XY, funkcję ZOOM oraz tryb Grade Display, który ułatwia wychwycenie rzadkich zakłóceń.

Kluczowe parametry

• Szerokość pasma 70 MHz do analizy sygnałów analogowych i cyfrowych.
• Próbkowanie 500 MSa/s dla wiernego odwzorowania przebiegów.
• Dwa kanały analogowe umożliwiające jednoczesne pomiary.
• Tryb Grade Display do analizy rzadkich i losowych zakłóceń.
• Tryb XY do pomiaru różnicy faz sygnałów.

Specyfikacja techniczna

• Model: UTD2072CL
• Pasmo: 70 MHz
• Liczba kanałów: 2
• Próbkowanie: 500 MSa/s
• Głębokość pamięci: 64 kpts
• Szybkość przechwytywania: 5000 wfms/s
• 34 automatyczne pomiary + 5 własnych grup parametrów
• Alternate Trigger – wyzwalanie sygnałów bez wspólnej częstotliwości
• Grade Display – wyświetlanie najgorszych przypadków przebiegów
• Wyjście prostokątne: 10 Hz / 100 Hz / 1 kHz / 10 kHz
• Tryb XY (Lissajous)
• Funkcja ZOOM dla detali przebiegu
• Funkcje matematyczne: dodawanie, odejmowanie, mnożenie, dzielenie, operacje MATH

Porady i praktyczne wskazówki

• Stosuj sondy ×10 dla pomiarów o wyższej częstotliwości.
• Alternate Trigger ułatwi stabilne wyzwalanie sygnałów o różnych częstotliwościach.
• Grade Display pozwala wychwycić rzadkie anomalie sygnału.
• Tryb XY umożliwia szybki pomiar różnicy faz.
• ZOOM ułatwia przeglądanie detali długich przebiegów.

Zastosowania

• laboratoria edukacyjne
• serwisy elektroniki
• diagnostyka układów cyfrowych i analogowych
• analiza sygnałów PWM i generatorów
• projekty embedded i prototypowanie

Funkcja Alternate trigger

Może być skutecznie stosowana do wyzwalania sygnałów, które nie mają wzajemnej zależności częstotliwościowej.

Grade Display

Tryb grade display umożliwia podgląd najgorszych przypadków zmieniających się przebiegów oraz wychwytywanie rzadkich i anormalnych sygnałów.

Pomiary automatyczne

Obsługuje 34 rodzaje automatycznych pomiarów parametrów oraz 5 grup konfigurowalnych zestawów parametrów.

Standardowe wyjście sygnału prostokątnego

Umożliwia wyjście lokalnego sygnału prostokątnego 10 Hz, 100 Hz, 1 kHz, 10 kHz.

AUTOSET

Po wykonaniu funkcji AUTO można dowolnie ustawić stan oscyloskopu.

Tryb XY (zwany także trybem wykresów Lissajous)

Umożliwia pomiar różnicy faz pomiędzy dwoma sygnałami o tej samej częstotliwości.

Funkcja ZOOM

Pozwala obserwować zarówno ogólny kształt przebiegu, jak i jego szczegółowe fragmenty.

Funkcje matematyczne

Obsługuje dodawanie, odejmowanie, mnożenie, dzielenie oraz funkcje obliczeniowe na przebiegach.
