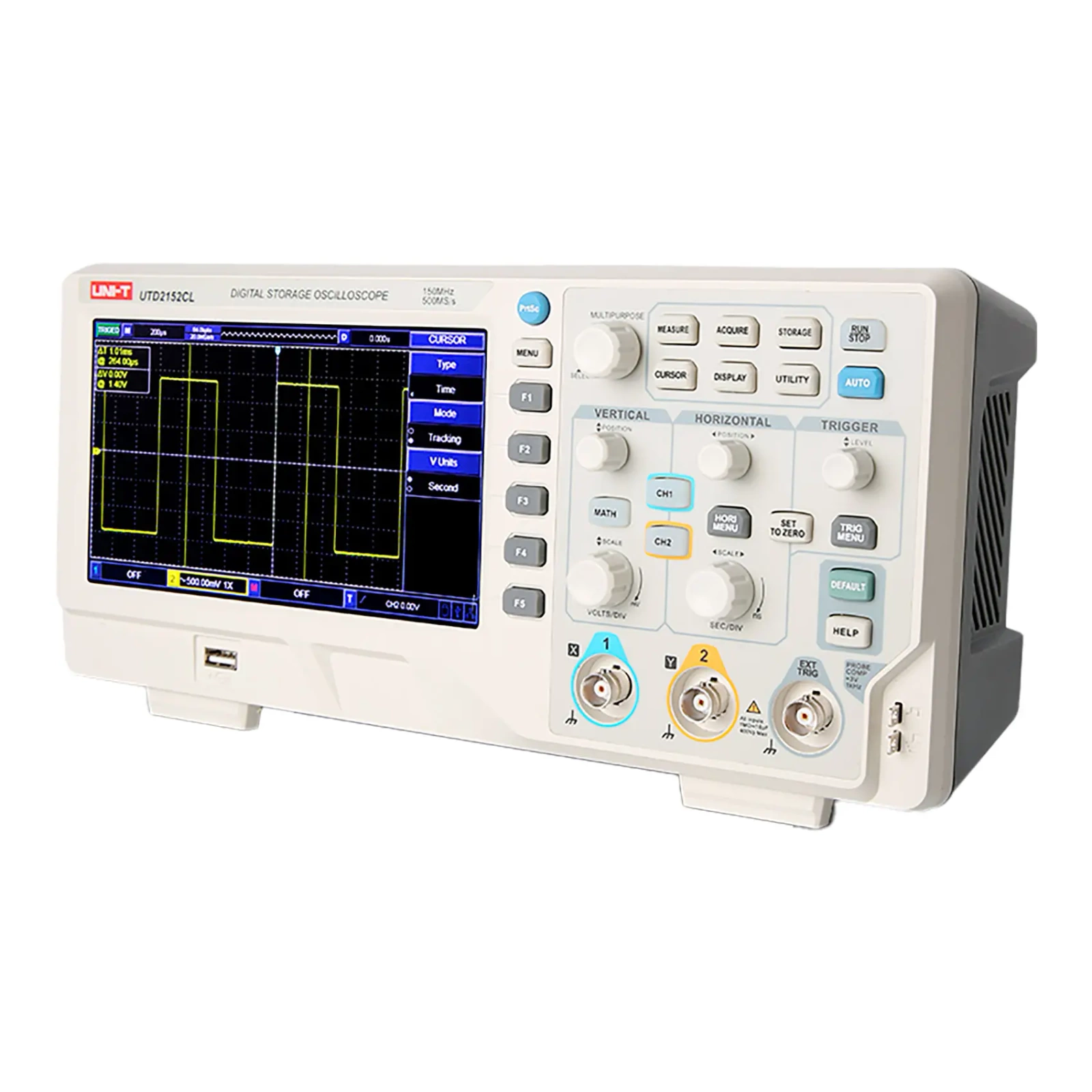

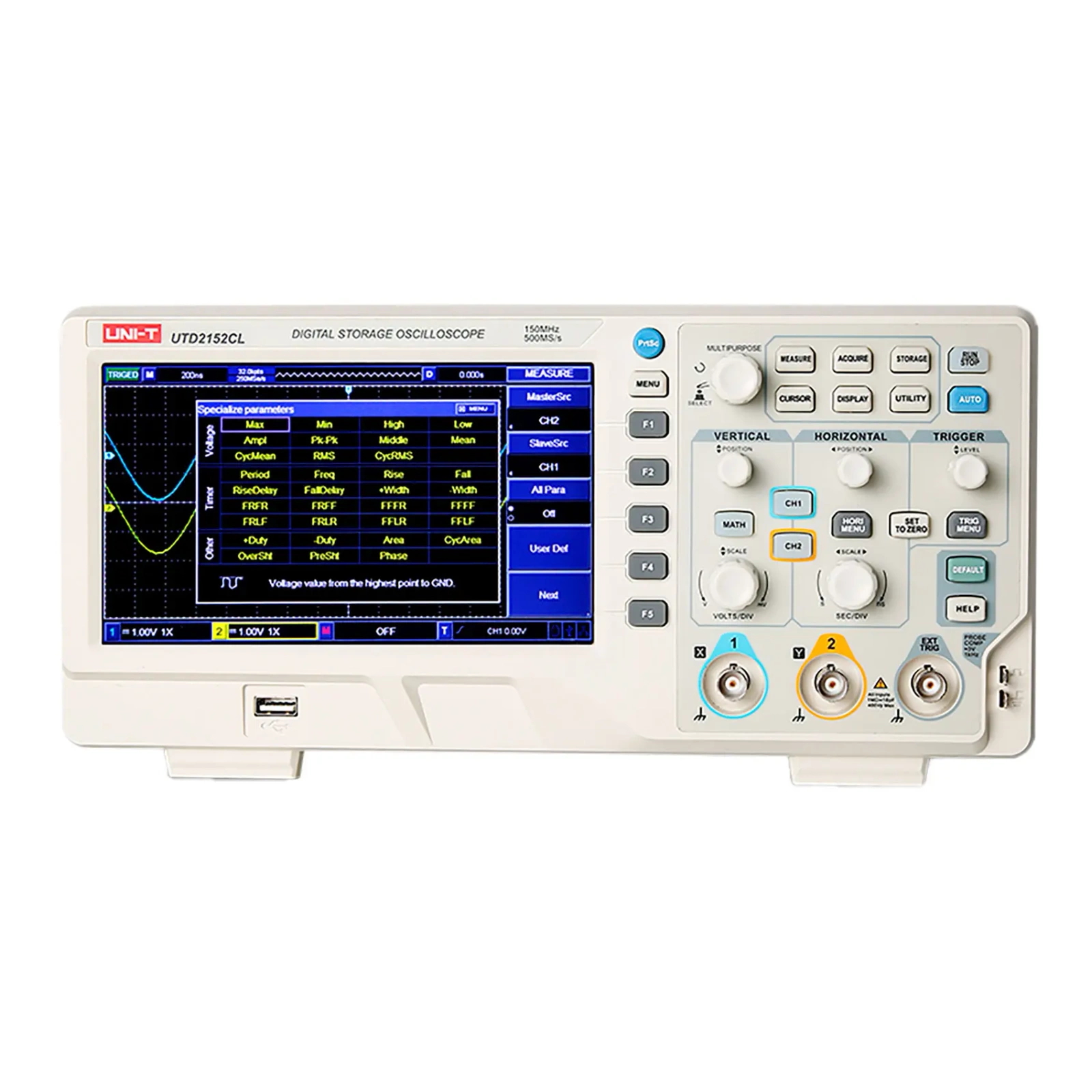

Oscyloskop 2 kanałowy 150MHz UTD2152CL UniT

Oscyloskop UNI-T UTD2152CL — dwukanałowy oscyloskop cyfrowy 150 MHz dla edukacji, serwisów i laboratoriów

Oscyloskop UNI-T UTD2152CL to zaawansowane urządzenie pomiarowe o paśmie 150 MHz, przeznaczone dla laboratoriów, serwisów oraz pracowni edukacyjnych. Łączy funkcjonalność sprzętu przemysłowego z intuicyjną obsługą, zapewniając precyzję niezbędną do analizy sygnałów analogowych i cyfrowych.

Charakterystyka modelu UTD2152CL

Model UTD2152CL oferuje szybkie próbkowanie, rozbudowane tryby wyzwalania, 34 pomiary automatyczne, tryb XY, funkcję ZOOM oraz tryb Grade Display. Umożliwia wygodne wykrywanie rzadkich zakłóceń i dokładną analizę relacji fazowych, co czyni go wszechstronnym narzędziem do zastosowań edukacyjnych i zawodowych.

Kluczowe parametry

• Pasmo 150 MHz umożliwiające analizę szybkich sygnałów.
• Próbkowanie 500 MSa/s dla dokładnego odwzorowania przebiegów.
• Dwa kanały analogowe do porównywania sygnałów.
• Grade Display do wychwytywania rzadkich zakłóceń.
• Tryb XY do analizy różnicy faz.

Specyfikacja techniczna

• Model: UTD2152CL
• Pasmo: 150 MHz
• Liczba kanałów: 2
• Próbkowanie: 500 MSa/s
• Głębokość pamięci: 64 kpts
• Szybkość przechwytywania: 5000 wfms/s
• Tryb Alternate Trigger
• Tryb Grade Display
• 34 automatyczne pomiary + 5 grup konfigurowalnych
• Wyjście prostokątne: 10 Hz / 100 Hz / 1 kHz / 10 kHz
• Tryb XY (Lissajous)
• Funkcja ZOOM
• Funkcje matematyczne: dodawanie, odejmowanie, mnożenie, dzielenie
• Nowa strategia AUTO – możliwość ustawienia stanu po AUTOSET

Porady i praktyczne wskazówki

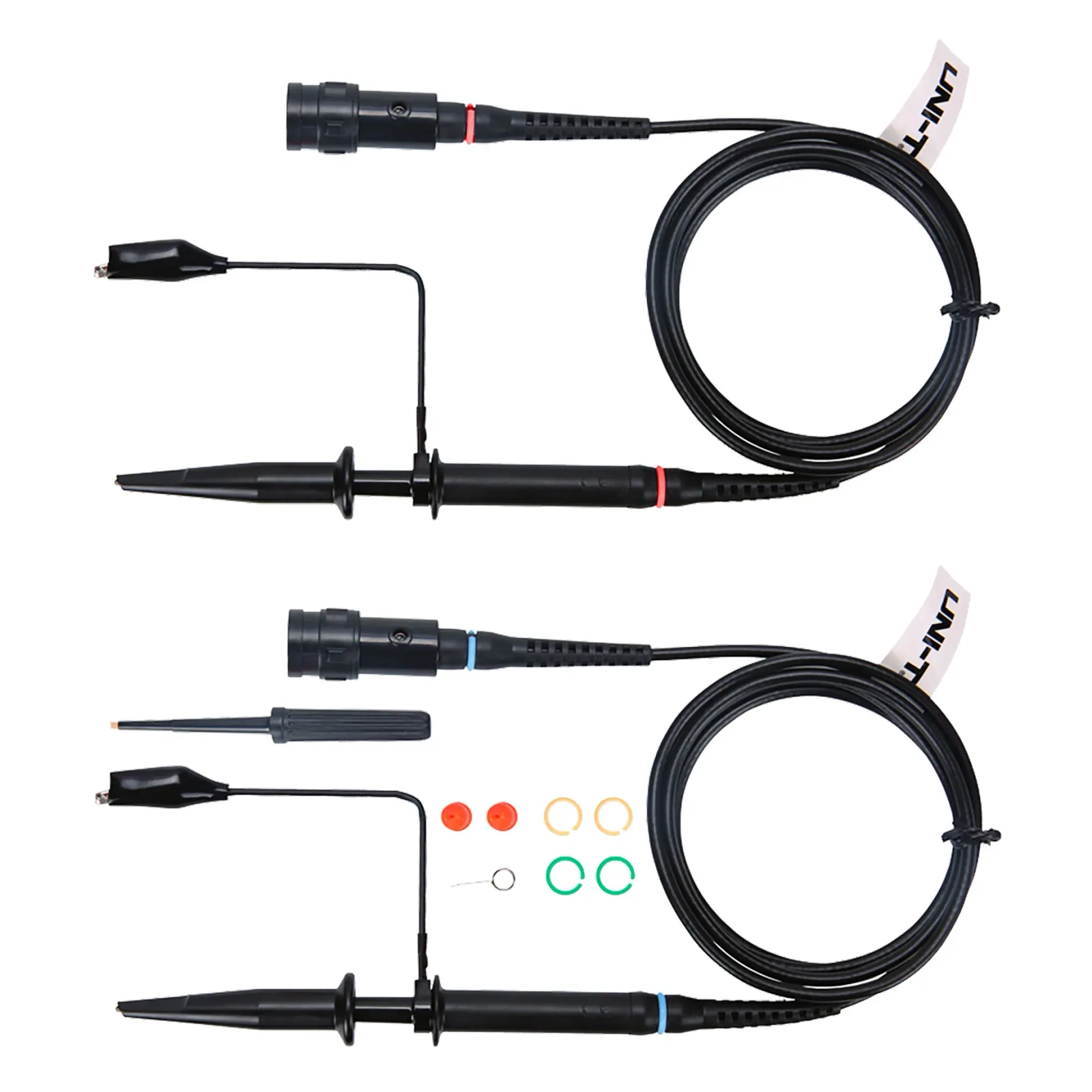

• Stosuj sondy ×10 podczas pomiarów wysokiej częstotliwości.
• Korzystaj z Grade Display, aby wykrywać nieregularne zakłócenia.
• Alternate Trigger stabilizuje sygnały o różnych częstotliwościach.
• Tryb XY sprawdza się przy analizie fazy i synchronizacji.
• ZOOM ułatwia obserwację detali sygnałów.

Zastosowania

• laboratoria edukacyjne
• serwisy elektroniki
• analiza układów cyfrowych i analogowych
• testowanie generatorów, filtrów i wzmacniaczy
• projekty embedded i prototypy PCB

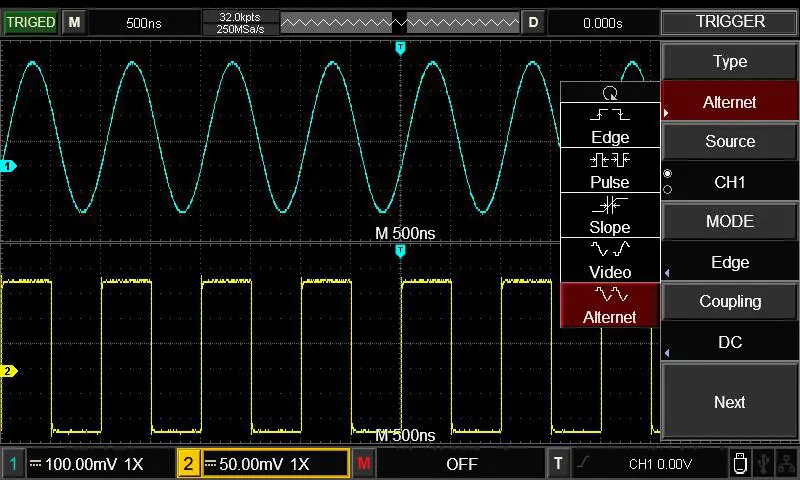

Funkcja Alternate trigger

Może być skutecznie stosowana do wyzwalania sygnałów, które nie mają wzajemnej zależności częstotliwościowej.

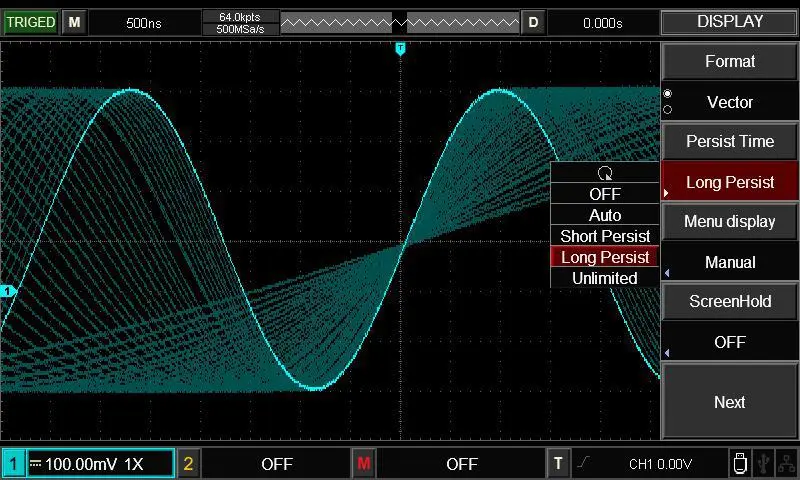

Grade Display

Tryb grade display umożliwia podgląd najgorszych przypadków zmieniających się przebiegów oraz wychwytywanie rzadkich i anormalnych sygnałów.

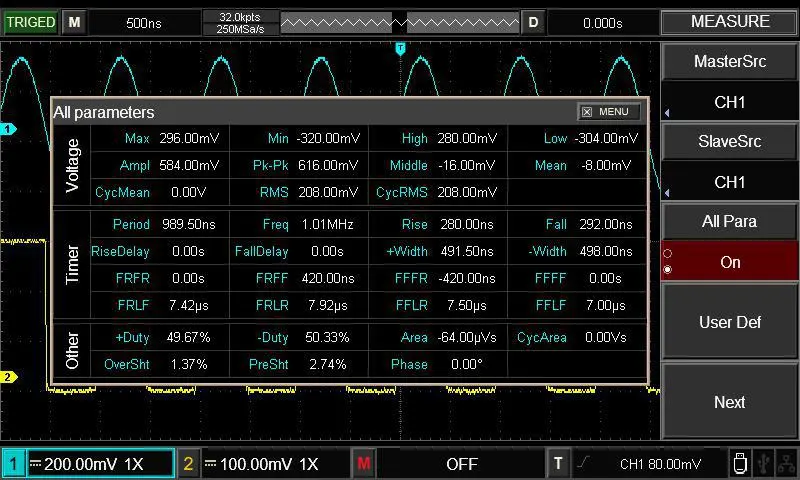

Pomiary automatyczne

Obsługuje 34 rodzaje automatycznych pomiarów parametrów oraz 5 grup konfigurowalnych zestawów parametrów.

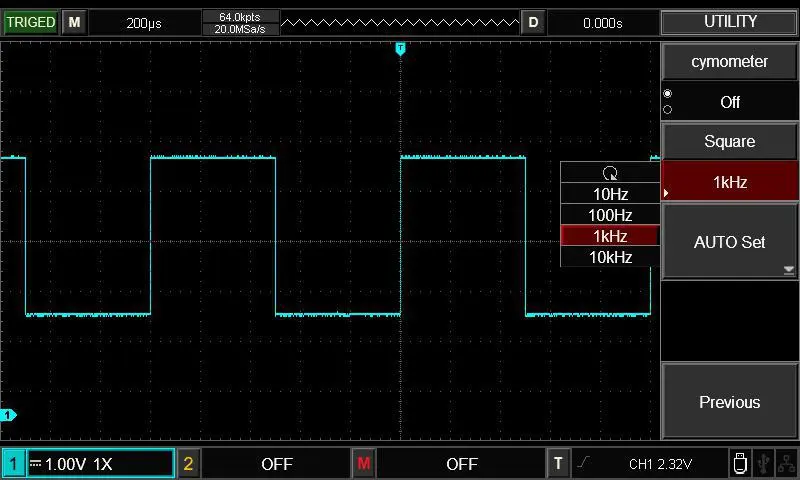

Standardowe wyjście sygnału prostokątnego

Umożliwia wyjście lokalnego sygnału prostokątnego 10 Hz, 100 Hz, 1 kHz, 10 kHz.

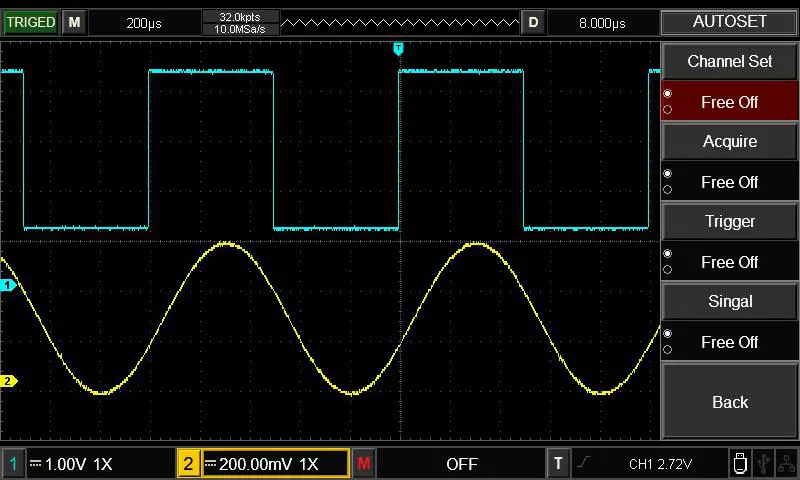

AUTOSET

Po wykonaniu funkcji AUTO można dowolnie ustawić stan oscyloskopu.

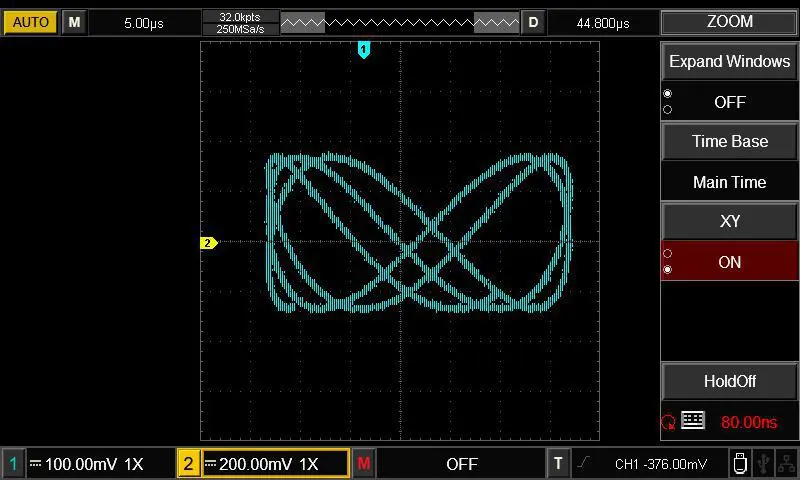

Tryb XY (zwany także trybem wykresów Lissajous)

Umożliwia pomiar różnicy faz pomiędzy dwoma sygnałami o tej samej częstotliwości.

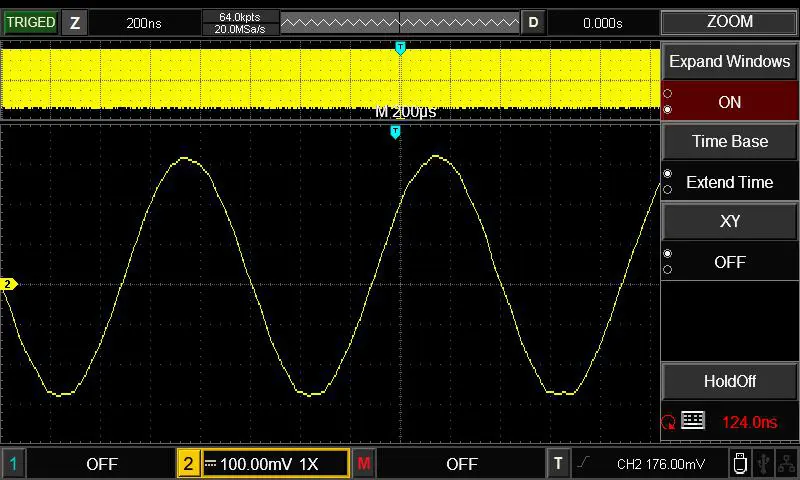

Funkcja ZOOM

Pozwala obserwować zarówno ogólny kształt przebiegu, jak i jego szczegółowe fragmenty.

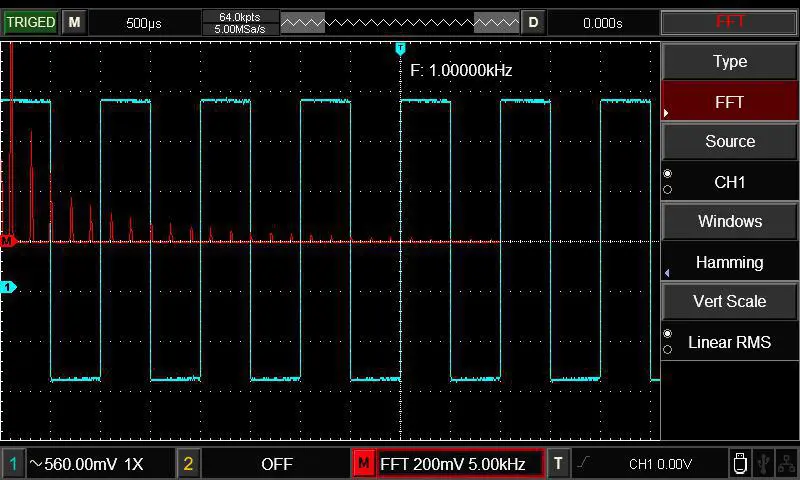

Funkcje matematyczne

Obsługuje dodawanie, odejmowanie, mnożenie, dzielenie oraz funkcje obliczeniowe na przebiegach.
