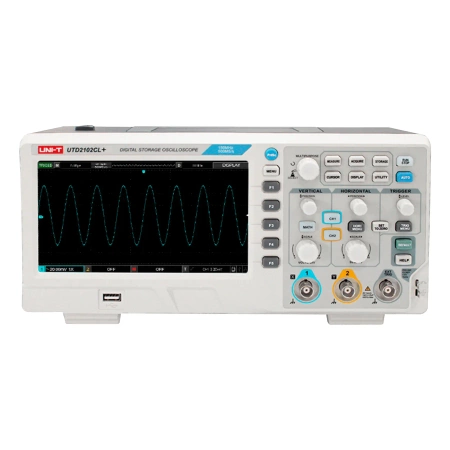

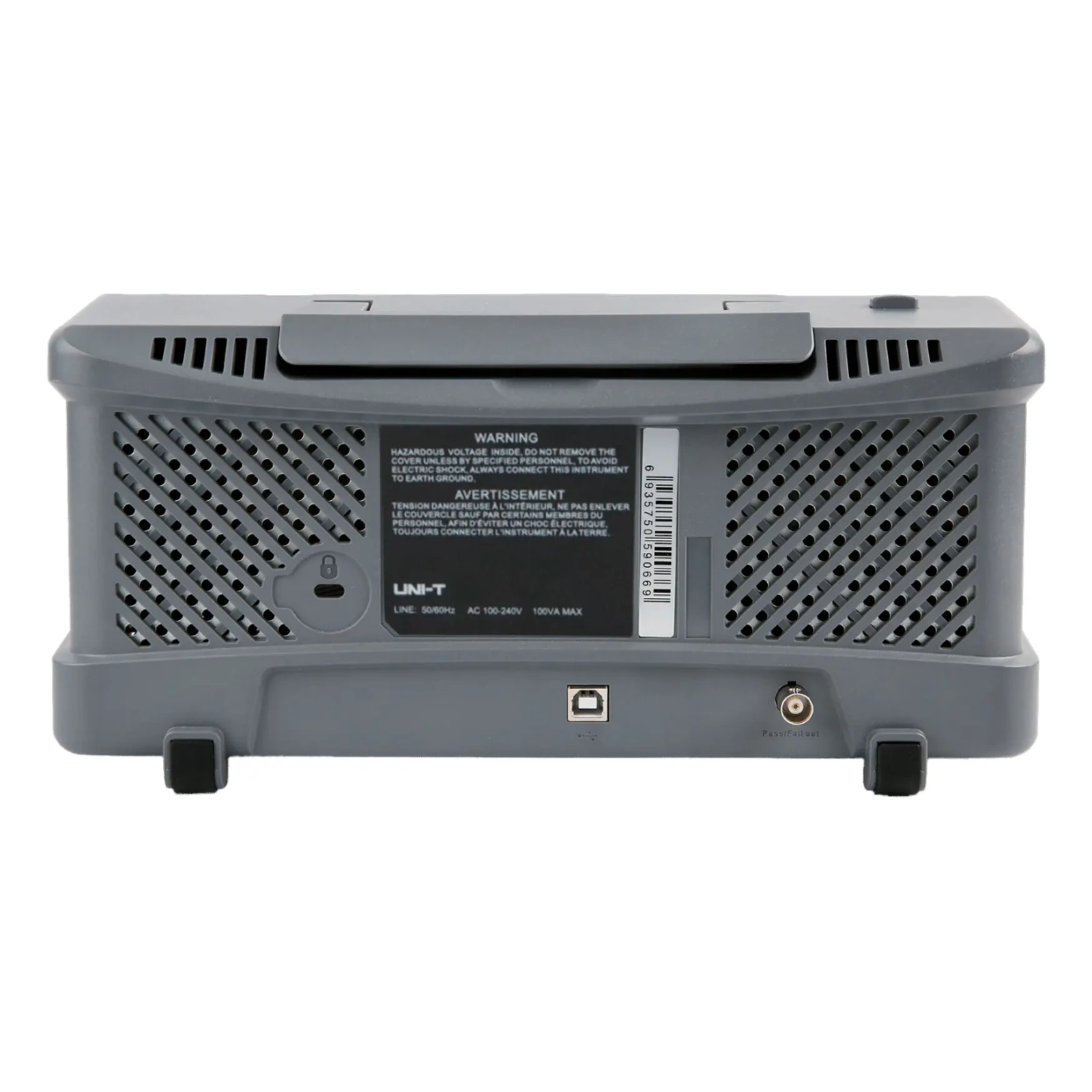

Oscyloskop 2 kanałowy 100MHz UTD2102CL+ UniT

Oscyloskop UNI-T UTD2102CL+ – dwukanałowy oscyloskop cyfrowy 100 MHz dla edukacji i profesjonalnych laboratoriów

Oscyloskop UNI-T UTD2102CL+ to nowoczesny dwukanałowy oscyloskop cyfrowy z pasmem 100 MHz i próbkowaniem 500 MSa/s. Został zaprojektowany dla pracowni edukacyjnych, serwisów oraz warsztatów projektowych, oferując funkcjonalność zbliżoną do oscyloskopów przemysłowych.

Charakterystyka modelu UTD2102CL+

Model UTD2102CL+ zapewnia wydajne funkcje akwizycji, rozbudowane tryby wyzwalania, 34 pomiary automatyczne, powiększanie ZOOM, tryb XY oraz tryb Grade Display do wykrywania rzadkich zakłóceń sygnału. Jest to idealne narzędzie dla użytkowników, którzy chcą zgłębiać analizę przebiegów na poziomie zbliżonym do praktyki przemysłowej.

Kluczowe parametry

• Pasmo 100 MHz do pracy z szybkimi sygnałami.
• Próbkowanie 500 MSa/s zapewniające wierne odwzorowanie przebiegów.
• Dwa kanały umożliwiające porównanie sygnałów.
• Grade Display do analizy rzadkich zakłóceń.
• Tryb XY do pomiaru różnicy faz.

Specyfikacja techniczna

• Model: UTD2102CL+
• Pasmo: 100 MHz
• Liczba kanałów: 2
• Próbkowanie: 500 MSa/s
• Głębokość pamięci: 64 kpts
• Szybkość przechwytywania przebiegów: 5000 wfms/s
• Tryb Alternate Trigger
• Tryb Grade Display
• 34 automatyczne pomiary + 5 grup konfigurowalnych
• Wyjście prostokątne: 10 Hz / 100 Hz / 1 kHz / 10 kHz
• Tryb XY (Lissajous)
• Funkcja ZOOM
• Funkcje matematyczne: dodawanie, odejmowanie, mnożenie, dzielenie
• Nowa strategia AUTO – stan po AUTOSET można ustawić

Porady i praktyczne wskazówki

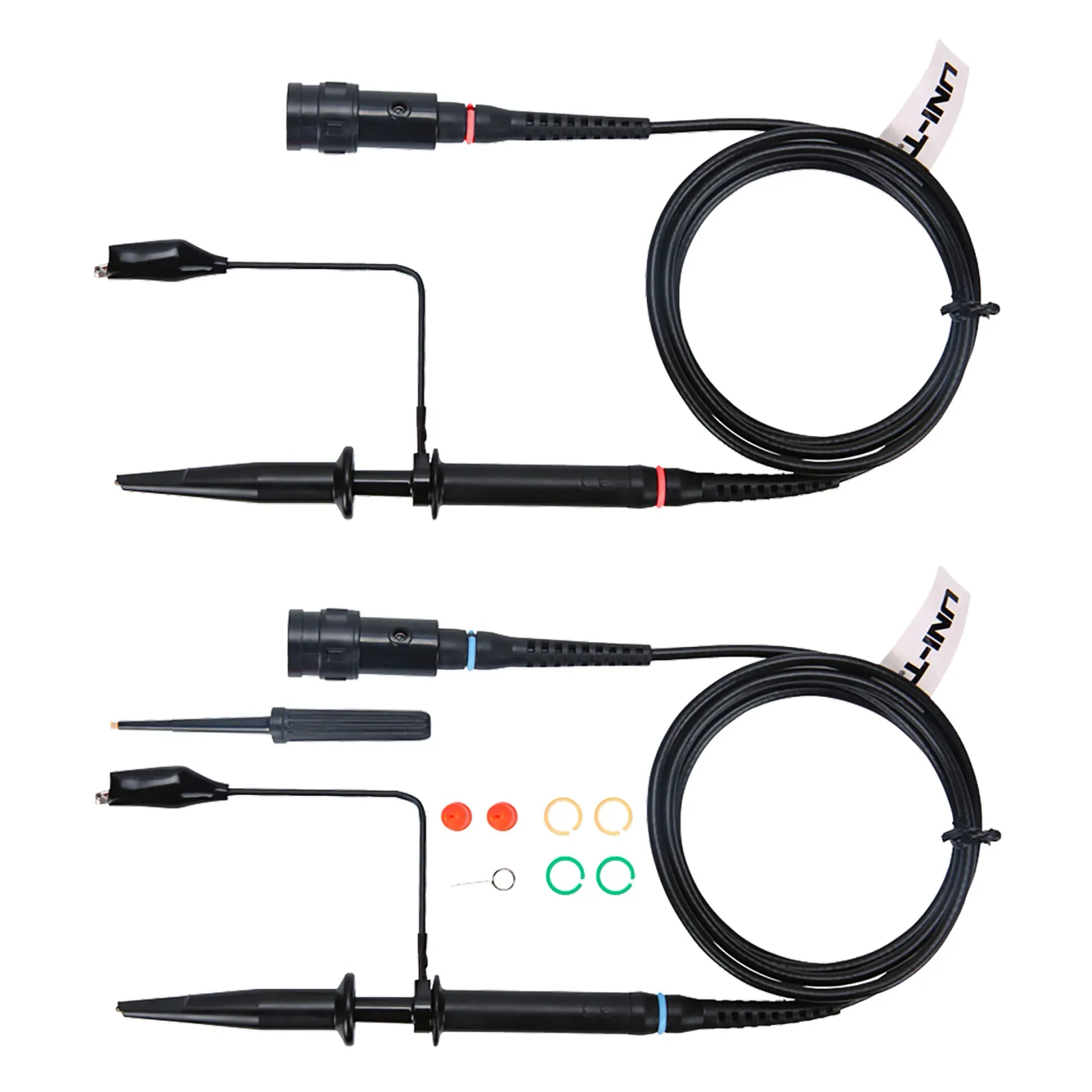

• Stosuj sondy ×10 przy pomiarach sygnałów wyższej częstotliwości.
• Korzystaj z Grade Display, aby wykrywać nieregularne zakłócenia.
• Alternate Trigger stabilizuje pomiary sygnałów o różnych częstotliwościach.
• Tryb XY sprawdza się przy analizie fazy.
• ZOOM pomaga analizować detale przebiegów.

Zastosowania

• laboratoria edukacyjne
• diagnostyka układów elektronicznych
• analiza PWM i generatorów
• projekty embedded i prototypy
• serwis elektroniki

Funkcja Alternate trigger

Może być skutecznie stosowana do wyzwalania sygnałów, które nie mają wzajemnej zależności częstotliwościowej.

Grade Display

Tryb grade display umożliwia podgląd najgorszych przypadków zmieniających się przebiegów oraz wychwytywanie rzadkich i anormalnych sygnałów.

Pomiary automatyczne

Obsługuje 34 rodzaje automatycznych pomiarów parametrów oraz 5 grup konfigurowalnych zestawów parametrów.

Standardowe wyjście sygnału prostokątnego

Umożliwia wyjście lokalnego sygnału prostokątnego 10 Hz, 100 Hz, 1 kHz, 10 kHz.

AUTOSET

Po wykonaniu funkcji AUTO można dowolnie ustawić stan oscyloskopu.

Tryb XY (zwany także trybem wykresów Lissajous)

Umożliwia pomiar różnicy faz pomiędzy dwoma sygnałami o tej samej częstotliwości.

Funkcja ZOOM

Pozwala obserwować zarówno ogólny kształt przebiegu, jak i jego szczegółowe fragmenty.

Funkcje matematyczne

Obsługuje dodawanie, odejmowanie, mnożenie, dzielenie oraz funkcje obliczeniowe na przebiegach.
