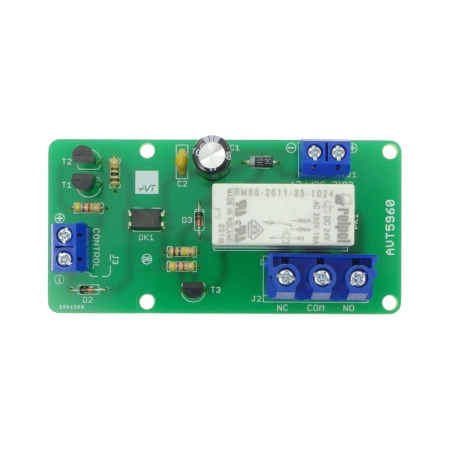

Optoizolowany przekaźnik elektromagnetyczny 24V 16A sterowany jak SSR - zlutowany KIT AVT 5960
- Optoizolowany przekaźnik elektromagnetyczny steruje obciążeniem do 16 A jak moduł SSR, ale przełącza je klasycznymi stykami. AVT5960 C to zlutowany układ do integracji
Przekaźnik z wejściem optoelektronicznym i stykami 16 A - zlutowany AVT5960
Zlutowany układ przekaźnika elektromagnetycznego sterowanego optoelektronicznie, do podłączenia zasilania 24 V DC, sygnału sterującego i obciążenia.
Zlutowany moduł do sterowania obciążeniem przez transoptor

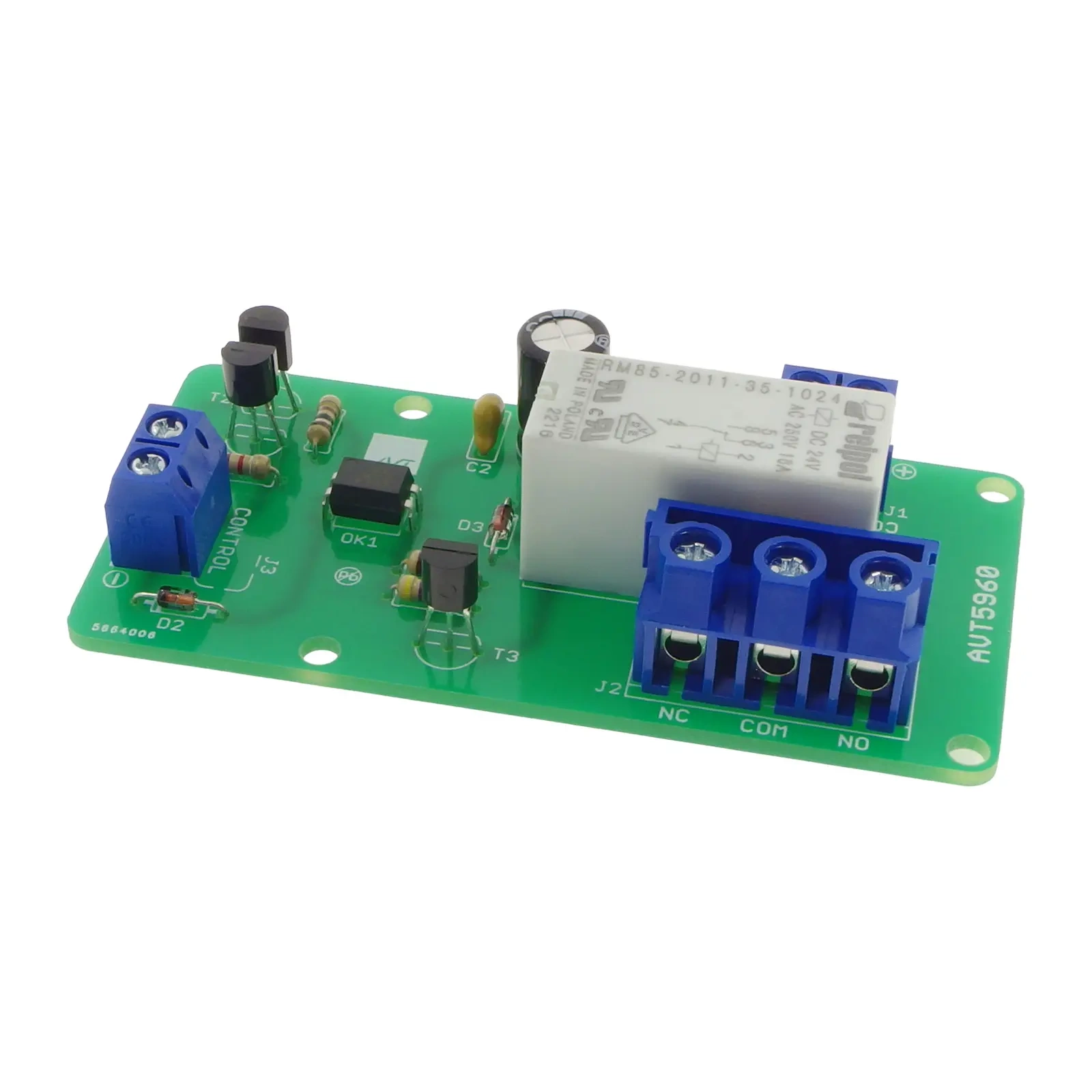

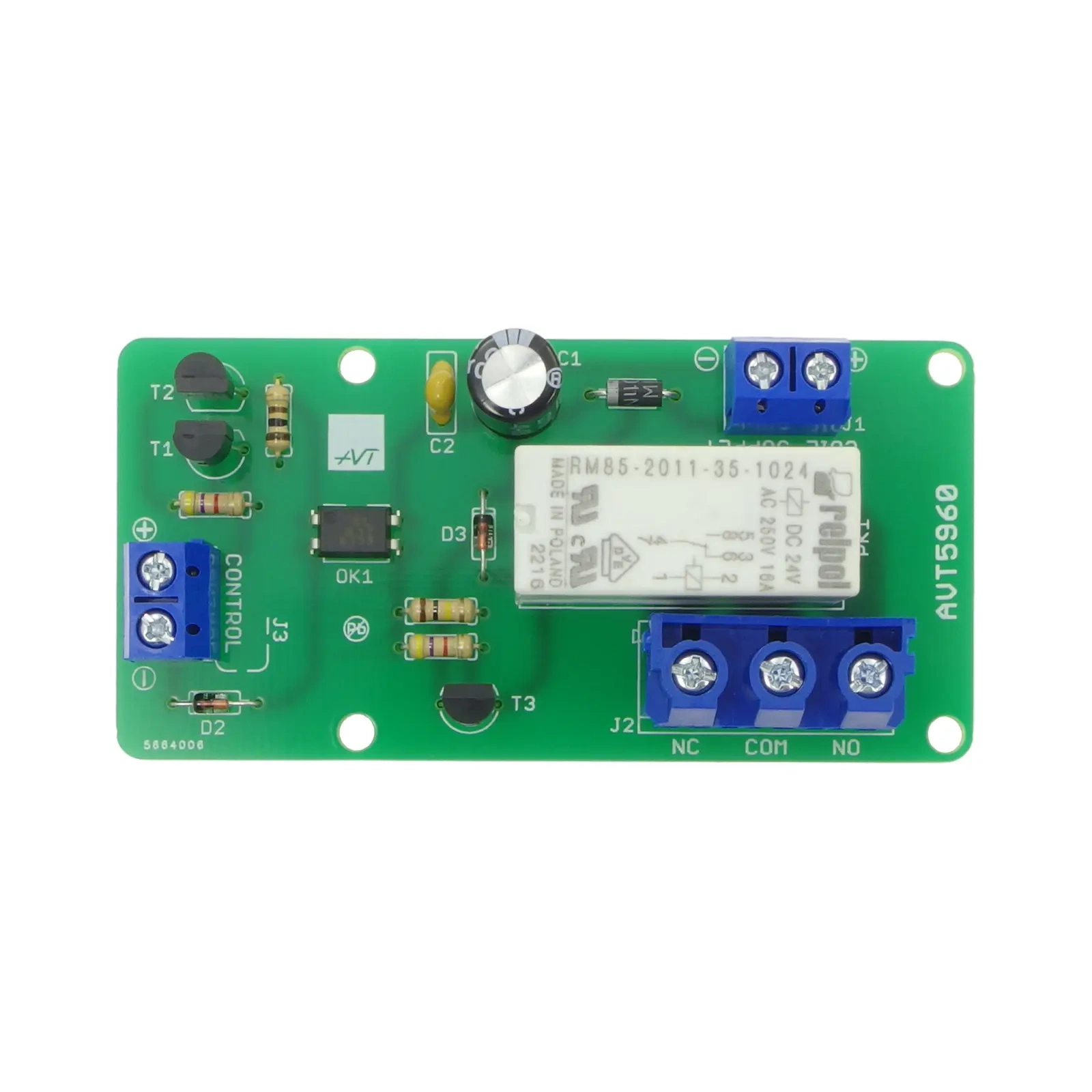

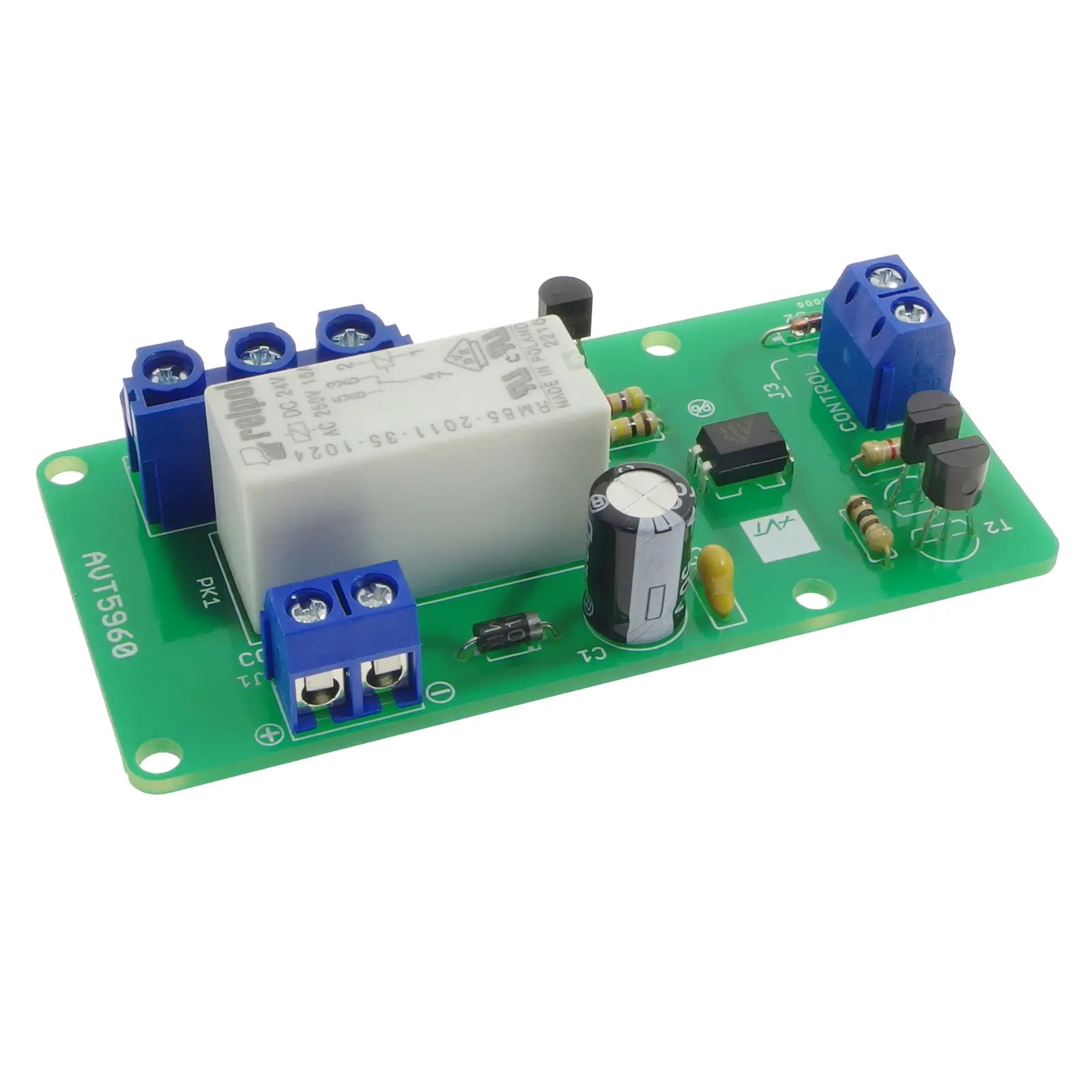

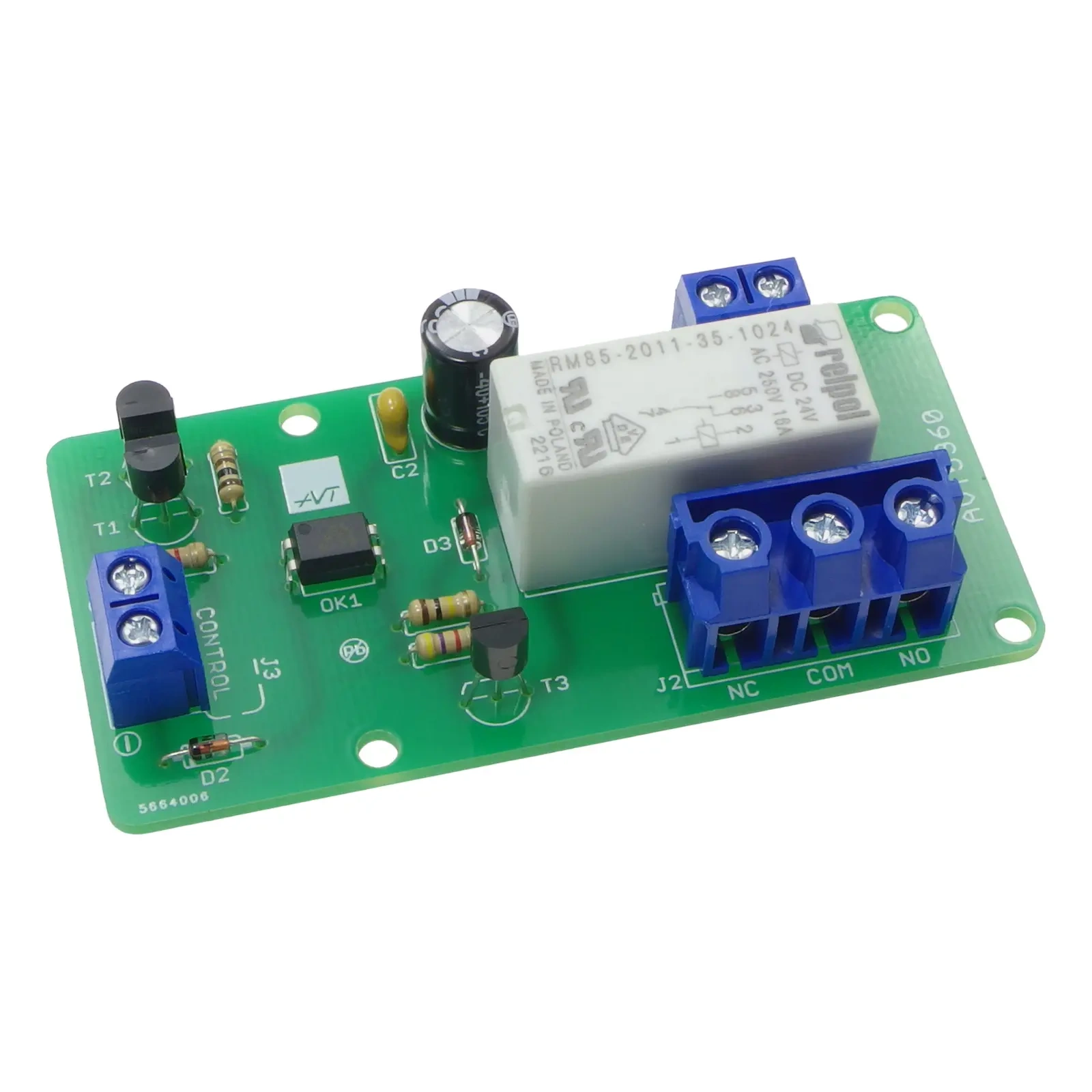

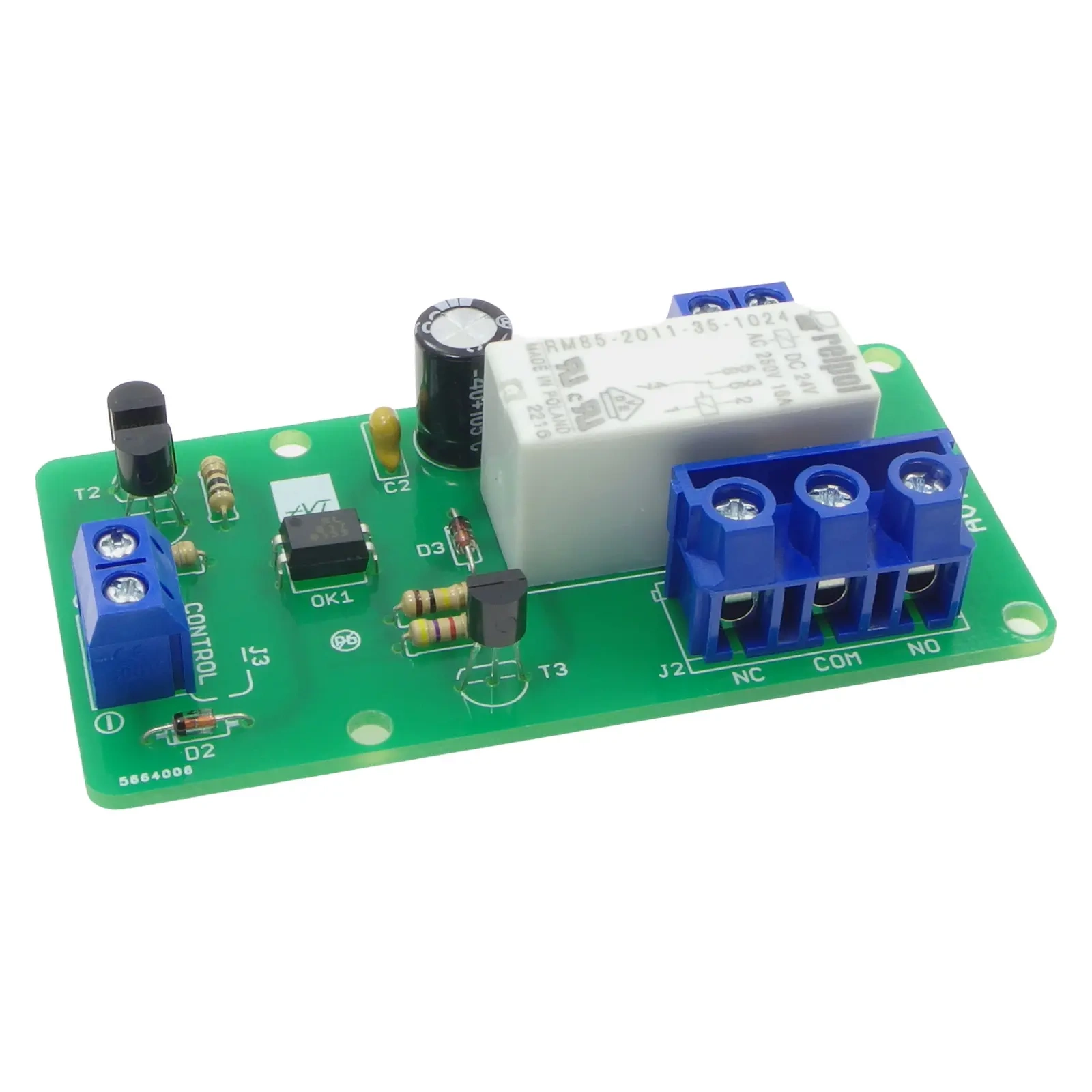

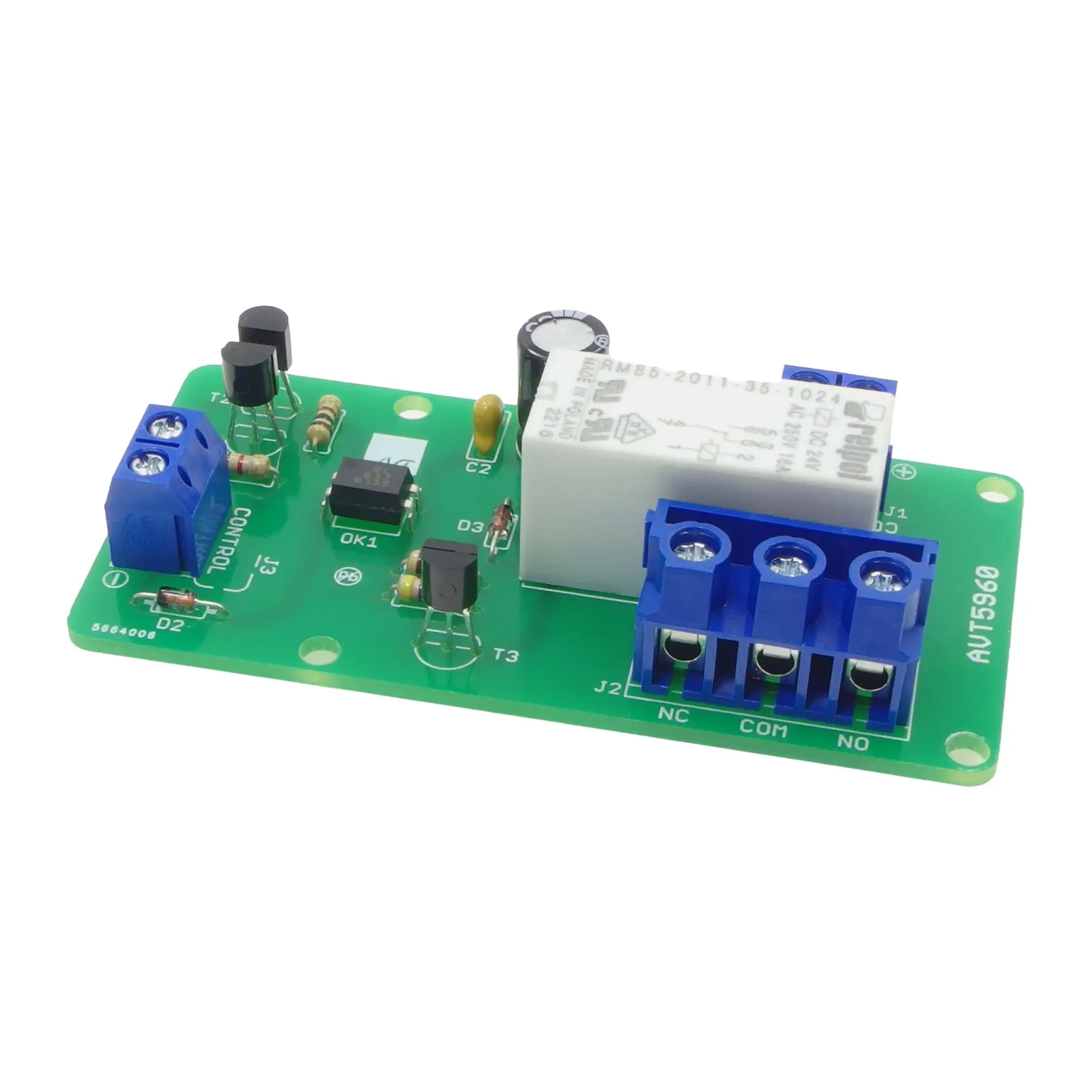

AVT5960 C to zlutowany układ przekaźnikowy z optoizolowanym wejściem sterującym. Moduł można sterować sygnałem DC 2,5–30 V, a separację wejścia zapewnia transoptor PC817.
Obciążenie przełączane jest przez klasyczny przekaźnik elektromagnetyczny RM85, dzięki czemu moduł nie wprowadza typowego dla SSR spadku napięcia na elemencie półprzewodnikowym. Wersja C zawiera zmontowany układ przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w obudowie, urządzeniu albo systemie sterowania.
Karta techniczna
AVT5960
Zlutowany moduł przekaźnika elektromagnetycznego z transoptorem PC817, wejściem 2,5–30 V, cewką 24 V DC i stykami RM85.
| Kod projektu | AVT5960 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | przekaźnik elektromagnetyczny sterowany optoelektronicznie |
| Izolacja sterowania | transoptor PC817 |
| Zakres napięcia sterującego | 2,5–30 V DC |
| Pobór prądu sterowania | 0,5–13 mA |
| Zasilanie cewki przekaźnika | 24 V DC, dopuszczalnie 18–30 V DC |
| Pobór prądu cewki | około 20–21 mA przy 24 V |
| Przekaźnik | RM85-2011-35-1024 |
| Maksymalny prąd przełączany | 16 A, zależnie od warunków pracy styków |
| Wymiary płytki PCB | 77×38 mm |
Wersja
AVT5960 C – zlutowany układ. Wersja zawiera zmontowany optoizolowany przekaźnik elektromagnetyczny przeznaczony do poprawnego podłączenia zasilania 24 V DC, sygnału sterującego, obciążenia oraz integracji w obudowie lub urządzeniu.
Notes
AVT5960 C wymaga podłączenia zasilania cewki 24 V DC do J1 oraz sygnału sterującego 2,5–30 V DC do J3.
Złącze J2 udostępnia styki przekaźnika do podłączenia obwodu przełączanego. Charakter i parametry obciążenia muszą mieścić się w możliwościach styków oraz płytki.
Prąd pobierany przez wejście sterujące zależy od napięcia sterującego i mieści się w zakresie około 0,5–13 mA.
Moduł należy zamontować tak, aby część sterująca, cewka i obwód obciążenia były poprawnie odizolowane mechanicznie i elektrycznie.
Uwaga: AVT5960 C nie jest samodzielnym gotowym urządzeniem. To zlutowany układ przekaźnikowy do poprawnego podłączenia i zabezpieczenia. Przy przełączaniu obwodów większej mocy wymagane są właściwa obudowa, izolacja, bezpiecznik, przekrój przewodów i odstępy bezpieczeństwa.
Najczęściej zadawane pytania
AVT5960 C to zlutowany układ optoizolowanego przekaźnika elektromagnetycznego do podłączenia zasilania, sterowania i przełączanego obciążenia.
Nie. Wersja C jest zlutowanym układem elektronicznym do integracji w obudowie, urządzeniu lub systemie sterowania.
Nie. Układ działa sprzętowo, bez mikrokontrolera i bez programowania.
Wejście sterujące przyjmuje napięcie DC z zakresu 2,5–30 V, więc może współpracować z układami 3,3 V, 5 V i wyższymi sygnałami sterującymi.
Cewka przekaźnika wymaga 24 V DC. Dopuszczalny zakres zasilania obwodu cewki to około 18–30 V DC.
