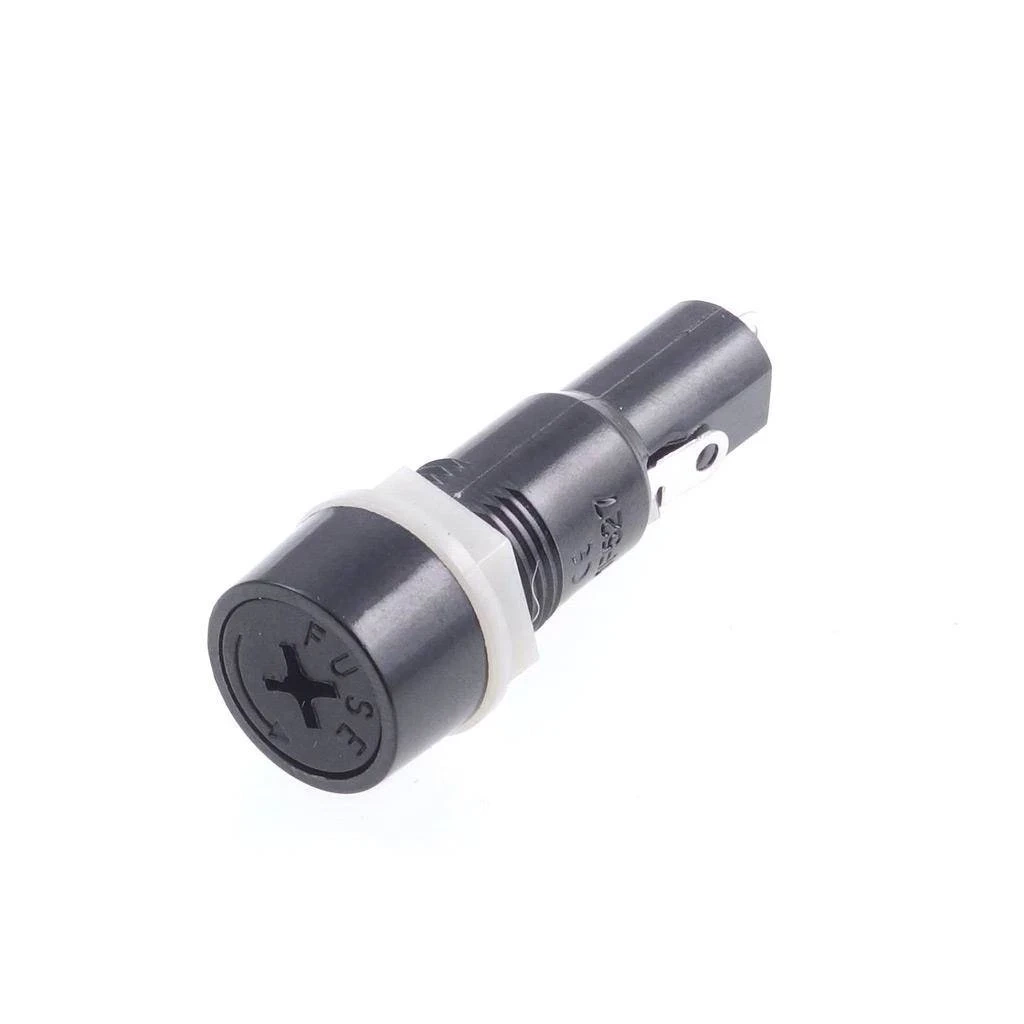

Panelowa oprawka bezpiecznikowa 5 × 20 mm z zakrętką bagnetową

Oprawka bezpiecznikowa jest przeznaczona do montażu na panelu i współpracuje z wkładkami 5 × 20 mm. Maksymalny prąd wynosi 10 A, a maksymalne napięcie 250 V AC.

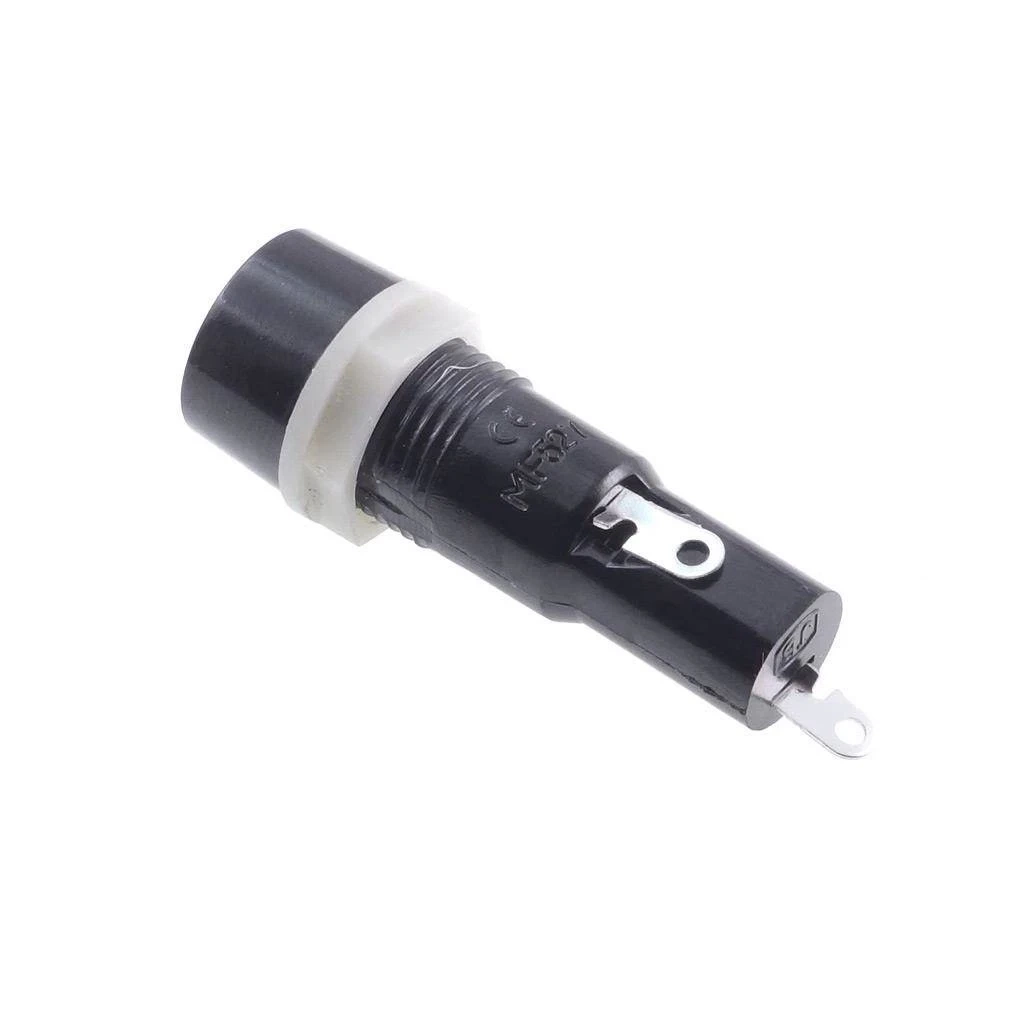

Zakrętka bagnetowa z nacięciem na śrubokręt ułatwia dostęp do wkładki. Połączenia wykonuje się przez płaskie końcówki lutownicze 2,8 × 0,5 mm.

Najważniejsze cechy

• Do bezpieczników 5 × 20 mm
• Montaż panelowy w otworze o średnicy 12,7 mm
• Zakrętka bagnetowa z nacięciem
• Końcówki lutownicze 2,8 × 0,5 mm
• Maksymalny prąd 10 A i napięcie 250 V AC

Zastosowanie

• Panele urządzeń elektrycznych i elektronicznych
• Zasilacze oraz obudowy z dostępnym bezpiecznikiem

Specyfikacja techniczna

• Typ produktu: panelowa oprawka bezpiecznikowa
• Rozmiar bezpiecznika: 5 × 20 mm
• Maksymalny prąd: 10 A
• Maksymalne napięcie: 250 V AC
• Końcówki: lutownicze 2,8 × 0,5 mm
• Otwór montażowy: średnica 12,7 mm, kształt D

Warto wiedzieć: Po co stosuje się otwór w kształcie litery D?

Spłaszczenie otworu współpracuje z odpowiednim kształtem korpusu i ogranicza obracanie się oprawki podczas montażu lub otwierania zakrętki.

Zmniejsza to obciążenie przewodów oraz połączeń lutowanych znajdujących się wewnątrz urządzenia.
