Opóźniacz dołączenia głośników do wzmacniacza audio - zlutowany KIT AVT 2854
- Opóźniacz dołączenia głośników ogranicza stuki przy włączaniu wzmacniacza i szybko odłącza kolumny po zaniku zasilania. AVT2854 C to zlutowany układ do poprawnego podłączenia i integracji we wzmacniaczu audio.
Opóźniacz dołączenia głośników do wzmacniacza - zlutowany AVT2854
Zlutowany układ do opóźnionego załączania głośników i szybkiego odłączania ich po wyłączeniu wzmacniacza.

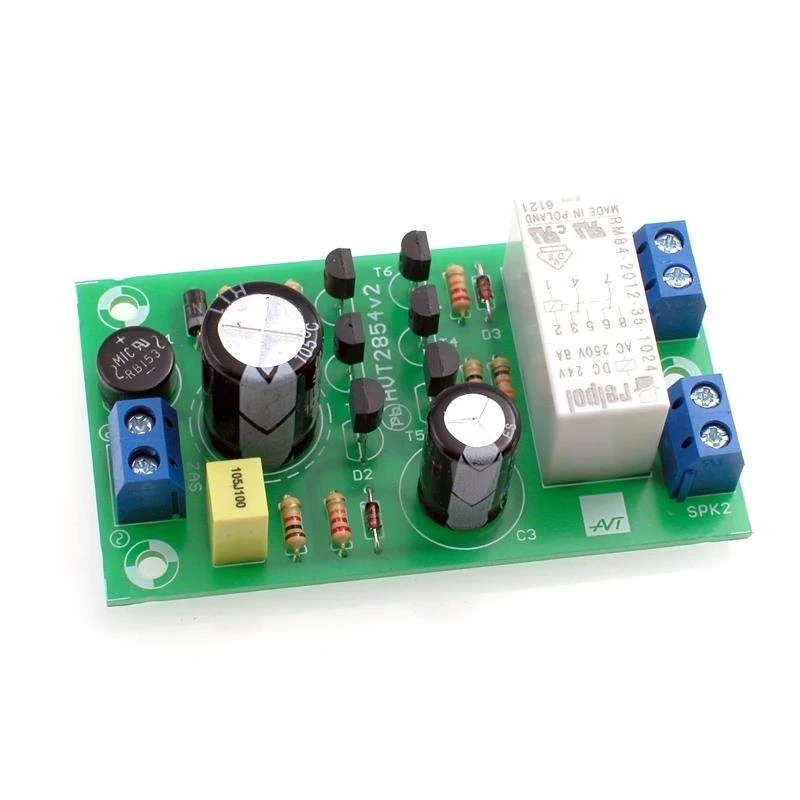

Zlutowany moduł opóźnionego załączania głośników
AVT2854 to układ do wzmacniaczy mocy audio, który zapobiega stukom w głośnikach. Po włączeniu wzmacniacza dołącza głośniki do wyjścia z opóźnieniem około 2 s.
Po wyłączeniu napięcia zasilania układ odłącza głośniki w czasie poniżej 0,5 s. Przełączanie realizuje przekaźnik z dwiema parami styków 2×8 A. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji we wzmacniaczu albo obudowie audio.
Karta techniczna
AVT2854
Zlutowany opóźniacz głośnikowy do wzmacniacza mocy audio, z przekaźnikiem i szybkim odłączaniem po zaniku zasilania.
| Kod projektu | AVT2854 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | opóźniacz dołączenia głośników |
| Zastosowanie | wzmacniacze mocy audio |
| Opóźnienie przy włączeniu | około 2 s |
| Opóźnienie przy wyłączeniu | poniżej 0,5 s |
| Element wykonawczy | przekaźnik |
| Styki przekaźnika | 2×8 A |
| Moc wzmacniacza | do 500 W/kanał |
| Zasilanie | 20–30 VAC |
| Wymiary płytki PCB | 40×72 mm |
Wersja
AVT2854 C – zlutowany układ. Wersja zawiera zmontowany opóźniacz dołączenia głośników przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu lub obudowie.
Notes
Wersja C jest zlutowanym układem elektronicznym, ale nie jest samodzielnym gotowym urządzeniem audio. Wymaga poprawnego podłączenia do transformatora wzmacniacza oraz do obwodów głośnikowych.
Układ wykorzystuje napięcie zmienne 20–30 VAC z transformatora zastosowanego we wzmacniaczu mocy. Typ transformatora nie ma znaczenia, pod warunkiem zachowania wymaganego zakresu napięcia.
Przekaźnik dołącza głośniki po około 2 s od włączenia zasilania. Po zaniku zasilania głośniki są odłączane szybciej, w czasie poniżej 0,5 s.
Po zadziałaniu przekaźnika układ obniża prąd jego cewki do około 10 mA, co zmniejsza nagrzewanie przekaźnika i rezystora R5.
Uwaga: AVT2854 C wymaga poprawnego podłączenia wewnątrz wzmacniacza mocy. Przed montażem należy odłączyć urządzenie od zasilania i upewnić się, że połączenia z transformatorem oraz obwodami głośnikowymi są wykonane zgodnie z dokumentacją.
Najczęściej zadawane pytania
AVT2854 C to zlutowany układ opóźniacza dołączenia głośników. Wymaga poprawnego podłączenia do zasilania 20–30 VAC oraz obwodów głośnikowych wzmacniacza.
Do ograniczania stuków w głośnikach przy włączaniu wzmacniacza mocy audio oraz do szybkiego odłączania głośników po wyłączeniu zasilania.
Nie. Wersja C jest zlutowanym modułem elektronicznym przeznaczonym do poprawnego podłączenia i integracji we wzmacniaczu albo obudowie audio.
Nie. AVT2854 pracuje sprzętowo na tranzystorach, przekaźniku i elementach RC, bez mikrokontrolera i bez programu.
Układ wymaga napięcia 20–30 VAC pobieranego z transformatora zastosowanego we wzmacniaczu mocy.
