Odbiornik SDR na pasmo 2 m - PCB do projektu AVT 2970

Umożliwia odbiór sygnałów radiowych w paśmie 2 m z wykorzystaniem techniki SDR/IQ. Wersja A zawiera dwie płytki PCB do projektu AVT2970; elementy należy skompletować osobno.

Odbiornik SDR na pasmo 2 m AVT2970

Płytki PCB do wykonania odbiornika SDR/IQ na pasmo amatorskie 2 m.

Odbiór SDR w paśmie 144 MHz

AVT2970 to projekt odbiornika SDR na pasmo 2 m, pracującego bez klasycznego toru pośredniej częstotliwości. Układ wykorzystuje technikę I/Q i specjalizowany odbiornik LT5517, dzięki czemu pozwala zbudować kompaktowy tor odbiorczy do eksperymentów radiowych w zakresie UKF.

Odbiornik może współpracować z oprogramowaniem SDR, a rodzaj odbieranych emisji zależy od zastosowanego programu. Projekt nadaje się do odbioru popularnych emisji radioamatorskich, takich jak CW, SSB, NBFM i AM, z wyłączeniem szerokopasmowej modulacji FM stosowanej przez komercyjne rozgłośnie radiowe.

Pasmo 2 m / 144 MHz do odbioru sygnałów radioamatorskich w zakresie UKF

Technika SDR/IQ odbiornik z układem LT5517, bez klasycznego toru p.cz.

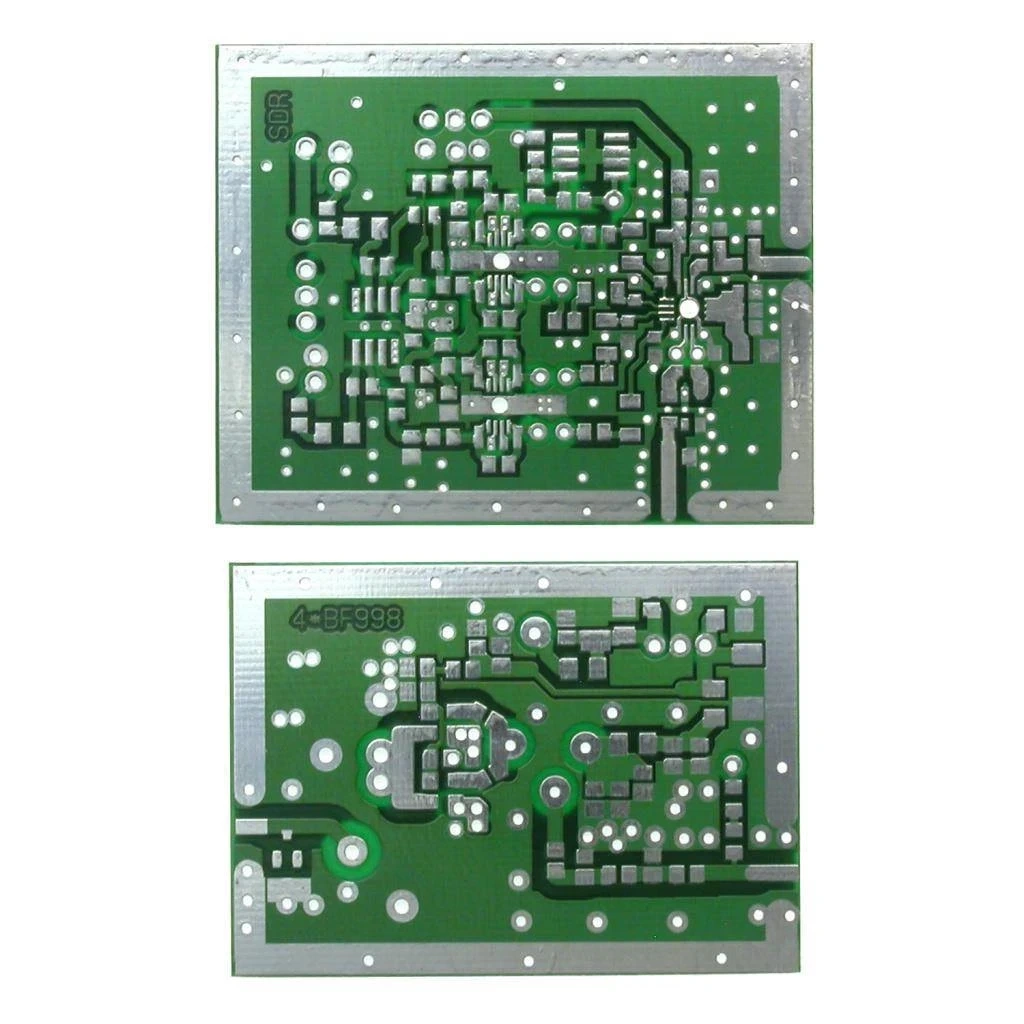

2 płytki PCB 55x40 i 58x47 mm płytki do wykonania odbiornika oraz wzmacniacza w.cz.

Karta techniczna
AVT2970

Odbiornik SDR/IQ do pracy w paśmie 2 m, przeznaczony do współpracy z oprogramowaniem SDR.

Wersja	A - płytki PCB
Typ układu	odbiornik SDR/IQ
Pasmo pracy projektu	2 m / 144 MHz
Główny blok odbiorczy	demodulator I/Q LT5517
Obsługiwane emisje	CW, SSB, NBFM, AM - zależnie od oprogramowania SDR
Zasilanie odbiornika	+12 V i -5 V; możliwa konfiguracja alternatywna z zasilaniem +12 V
Współpraca z komputerem	wyjścia I/Q do dalszego przetwarzania w oprogramowaniu SDR
Płytki PCB	55x40 mm oraz 58x47 mm

Pobierz dokumentację PDF

Wersja A - płytki PCB i wykaz elementów

AVT2970 A - płytki PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wzmacniacz w.cz. - rezystory	R1, R3 - 5,6Ω; R2, R4 - 4,7Ω; R5 - 18kΩ; R6 - 21kΩ; R7 - 3,6Ω; R8 - 18Ω; R9, R10 - 330Ω; R11 - 0Ω
Wzmacniacz w.cz. - kondensatory	C1, C2, C4, C5, C21 - 470pF; C3, C6, C7, C9, C14, C17-C19 - 1nF; C8, C10, C12, C15, C20 - 100nF; C11 - 10µF/25V; C13 - 22µF/16V; C16 - trymer 2-9pF
Wzmacniacz w.cz. - półprzewodniki	D1, D2 - BAR63-04; D3 - transil 15V dwustronny; Q1-Q4 - BF998; U1 - 7809
Wzmacniacz w.cz. - pozostałe	L1 - 6 zwojów, średnica 5 mm, długość 10 mm, odczep 2 zwoje od masy; T1 - 2+4 zwoje na rdzeniu dwuotworowym; L2, L3, L4 - elementy opcjonalne przy zasilaniu wzmacniacza przez kabel antenowy; F1 - bezpiecznik polimerowy 100mA
Odbiornik - rezystory	R1, R4, R7, R17 - 330Ω; R2, R3, R8-R10, R14-R16, R18-R20, R22 - 10kΩ; R5, R6 - 470Ω; R11-R13, R25, R27, R28 - 100Ω; R21 - 270Ω; R23, R26 - 330Ω; R24 - 18Ω; R29, R30 - 220Ω
Odbiornik - kondensatory	C1, C2, C7, C17, C18, C35, C41, C45, C47, C51, C53, C54 - 1nF; C3, C8, C16, C38, C42, C46, C50, C55 - 22µF/25V; C4, C6, C11, C22 - 22nF; C5 - 2,2pF; C9, C24 - 100pF; C10, C12, C15, C25 - 1nF; C13, C19, C20, C32-C34, C37, C39, C40, C43, C44, C48, C49, C52 - 100nF; C14, C23, C31, C36 - 10µF/25V; C21, C30 - 100nF; C26-C29 - 100pF
Odbiornik - półprzewodniki	U1 - LT5517; U3 - NE5532N; U4 - 7805; U5 - TL431; U7, U8 - OPA1632
Odbiornik - pozostałe	L1-L4 - 100µH; L5-L8 - 3,3µH; TR1 - WBC4-6TLB

Notes

Wersja A obejmuje wyłącznie płytki PCB, dlatego przed montażem trzeba samodzielnie przygotować wszystkie elementy z wykazu.

Odbiornik najlepiej umieścić w ekranowanej obudowie, ponieważ układ pracuje w zakresie UKF i jest wrażliwy na prowadzenie masy, ekranowanie oraz sposób połączenia bloków.

Przy montażu warto zwrócić szczególną uwagę na układ LT5517, transformator wejściowy oraz elementy toru w.cz.; poprawne wykonanie tych części ma istotny wpływ na działanie odbiornika.
