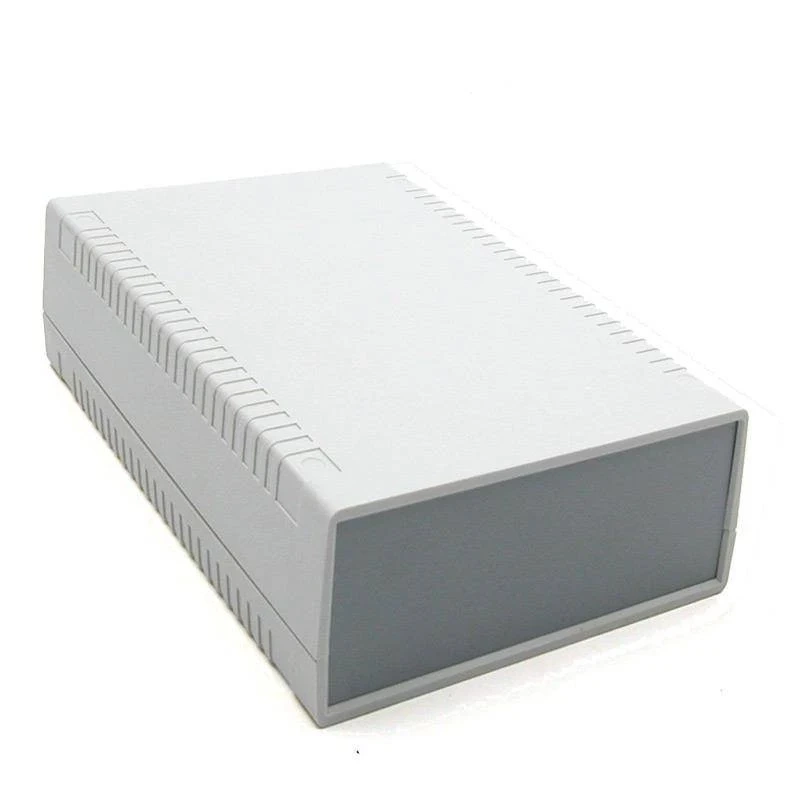

Obudowa uniwersalna z panelami bocznymi 156 mm × 180 mm × 52 mm z ABS G765 GAINTA

Praktyczna obudowa uniwersalna do zabudowy układów elektronicznych

Obudowa G765 marki GAINTA służy do zabudowy układów elektronicznych, modułów sterujących i niewielkich urządzeń własnej konstrukcji. Panele boczne ułatwiają przygotowanie miejsc pod złącza, przełączniki, wyświetlacze i inne elementy obsługowe.

Korpus wykonano z tworzywa ABS. Jest to wariant bez uszczelki.

Najważniejsze cechy

• Wymiary zewnętrzne: 156 mm × 180 mm × 52 mm
• Konstrukcja pełna
• Korpus z tworzywa ABS

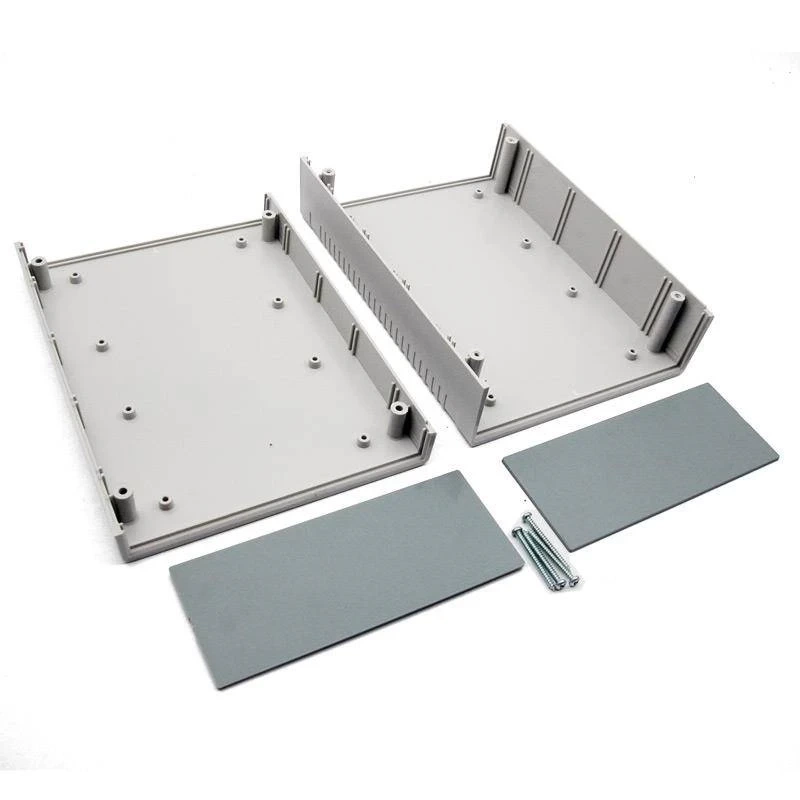

• Panele boczne ułatwiające obróbkę pod elementy interfejsu
• Wariant bez uszczelki

Zastosowanie

Obudowa sprawdzi się w pracach konstrukcyjnych i serwisowych, gdy potrzebna jest uporządkowana zabudowa elektroniki oraz ochrona podzespołów przed przypadkowym dotknięciem i uszkodzeniami mechanicznymi.

• Budowa urządzeń elektronicznych i prototypów
• Montaż modułów sterujących, pomiarowych i zasilających
• Montaż złączy, przełączników i wyświetlaczy w panelach bocznych

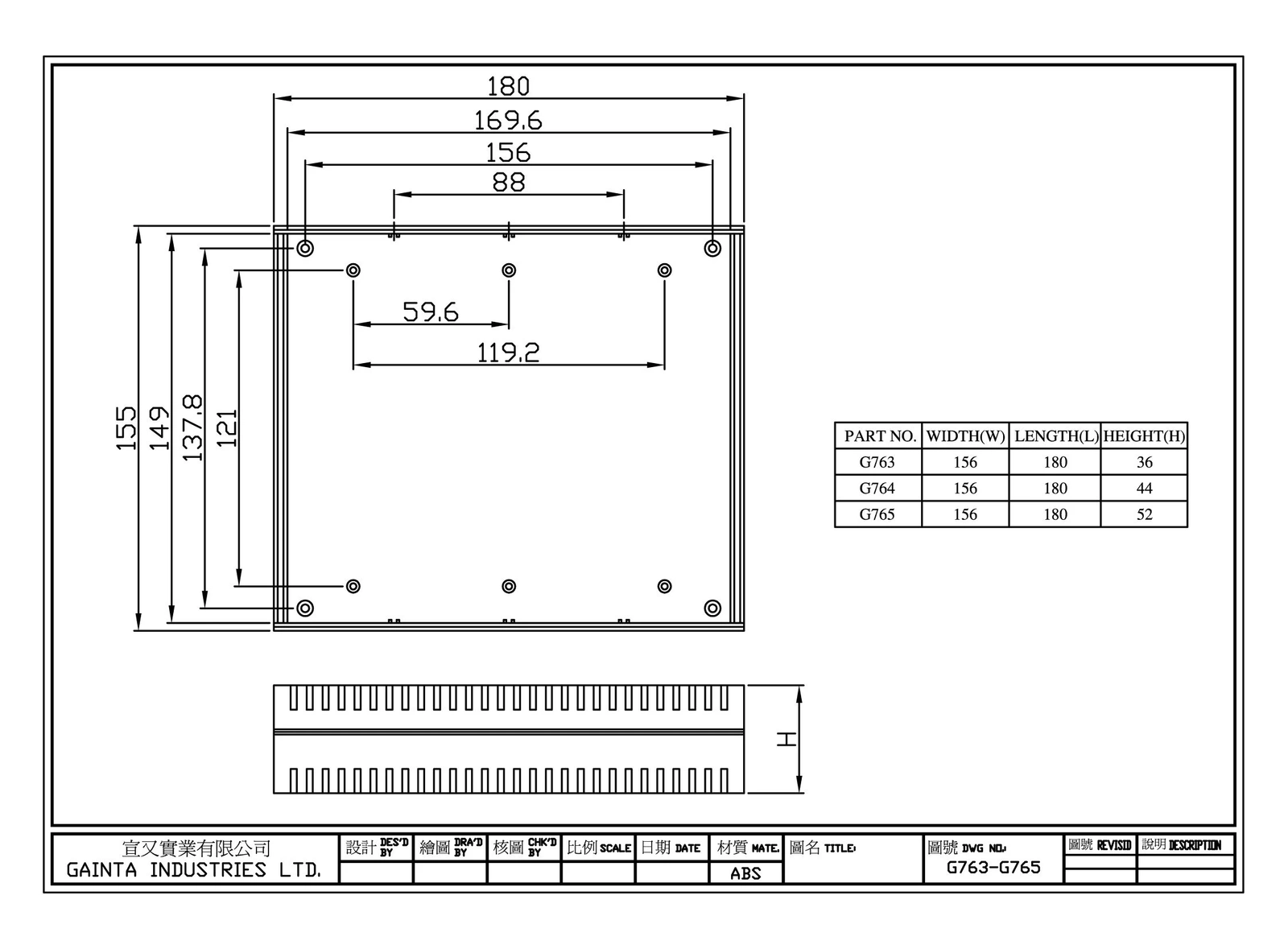

Specyfikacja techniczna

• Model: G765
• Typ produktu: obudowa uniwersalna
• Konstrukcja: pełna
• Materiał: ABS
• Szerokość: 156 mm
• Długość: 180 mm
• Wysokość: 52 mm
• Uszczelka: brak

Warto wiedzieć: Jak zaplanować wnętrze obudowy?

Wymiary zewnętrzne określają gabaryt obudowy, ale nie pokazują całej przestrzeni dostępnej dla podzespołów. Przy projektowaniu trzeba uwzględnić grubość ścianek, słupki montażowe, promienie narożników oraz miejsce na przewody.

Przed wykonaniem płytki PCB lub panelu warto pozostawić zapas montażowy i sprawdzić, czy złącza, elementy wysokie oraz wiązki przewodów nie kolidują z pokrywą i punktami mocowania.

Najczęściej zadawane pytania

Do czego służy ta obudowa?

Do zabudowy i mechanicznej ochrony układów elektronicznych, modułów oraz niewielkich urządzeń własnej konstrukcji.

Jakie są wymiary obudowy?

Wymiary zewnętrzne wynoszą 156 mm × 180 mm × 52 mm.

Z jakiego materiału wykonano obudowę?

Korpus wykonano z tworzywa ABS.

Czy obudowa ma uszczelkę?

Nie. Jest to wariant bez uszczelki.

Czy obudowę można obrabiać mechanicznie?

Tak. Otwory pod złącza, przełączniki i przewody należy wykonać narzędziami dobranymi do rodzaju tworzywa i grubości ścianek.
