W ofercie Sklepu AVT znajdziesz obudowy Gainta z panelami czołowymi, w rozmiarach od 90 × 50 × 16 mm po 200 × 280 × 40 mm, wykonane z tworzywa ABS o podwyższonej odporności na palenie, oznaczonego klasą UL94-V0.
Obudowa uniwersalna z panelami bocznymi 156 mm × 180 mm × 52 mm z ABS G765 GAINTA
Obudowa 90x50, h=32mm ABS UL94V0, z panelem, G434
Obudowa 120x60, h=30mm ABS UL94V0, z panelem, G436
Obudowa 120x60, h=50mm ABS UL94V0, z panelem, G440
Obudowa uniwersalna z panelami bocznymi 200 mm × 280 mm × 40 mm z ABS G769 GAINTA

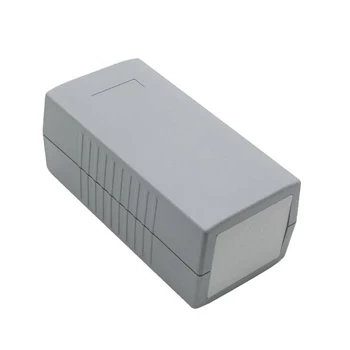

Obudowa 120x60, h=40mm ABS UL94V0, z panelem, G410
Obudowy Gainta służą do zabudowy własnych układów: zasilaczy, sterowników, przyrządów pomiarowych i modułów automatyki. Wyróżnia je materiał, czyli ABS w klasie palności UL94-V0, oraz panele czołowe, które ułatwiają wykonanie otworów pod złącza i elementy sterowania. Pełną ofertę obejmuje kategoria obudowy uniwersalne.
Najmniejsze modele mają wymiary 90 × 50 mm i występują w czterech wysokościach: 16 mm (G401), 24 mm (G403 i G431) oraz 32 mm (G404 i G434). Średnia grupa to obudowy 120 × 60 mm o wysokości 30 mm (G407, G436), 40 mm (G410) i 50 mm (G440), a większe rozmiary obejmują 150 × 80 × 45 mm (G445) i 190 × 100 × 40 mm (G421).
Osobną grupą są obudowy z panelami bocznymi: G765 o wymiarach 156 × 180 × 52 mm i G769 o wymiarach 200 × 280 × 40 mm, przeznaczone do większych konstrukcji, w których złącza wyprowadza się przez wymienne ścianki, a nie przez korpus. Wybierając model, zwróć uwagę nie tylko na długość i szerokość, ale przede wszystkim na wysokość, bo to ona najczęściej decyduje, czy zmieszczą się złącza, transformator i radiator.
Oznaczenie UL94-V0 opisuje zachowanie tworzywa w kontakcie z płomieniem: materiał przestaje się palić po usunięciu źródła ognia i nie rozprzestrzenia płomienia przez kapanie. Ma to znaczenie w urządzeniach zasilanych z sieci 230 V, w automatyce i wszędzie tam, gdzie dokumentacja wymaga określonej klasy palności obudowy. Sam ABS dobrze znosi obróbkę mechaniczną, więc otwory pod złącza, wyświetlacz i przyciski wykonasz wiertłem, frezem lub piłką, bez pękania krawędzi.
To najwyższa z powszechnie stosowanych klas dla tworzyw w tej metodzie badania: materiał gaśnie w ciągu kilku sekund po odjęciu płomienia, a ewentualne krople nie zapalają materiału pod spodem. W praktyce oznacza to, że zwarcie albo przegrzany element wewnątrz obudowy nie doprowadzi do jej zapalenia i rozprzestrzenienia ognia. Przy urządzeniach zasilanych z sieci to parametr, którego nie warto pomijać.
Symbol identyfikuje konkretny model, a nie wymiar, dlatego dwie obudowy o identycznych wymiarach zewnętrznych mogą mieć różne numery: różnią się wtedy szczegółami konstrukcji, na przykład rozmieszczeniem słupków montażowych, wykonaniem paneli albo wersją kolorystyczną. Przy dokupywaniu drugiej sztuki do tej samej serii urządzeń warto trzymać się tego samego symbolu.
Otwory okrągłe wierci się wiertłem do metalu przy niskich obrotach, bo przy wysokich tworzywo topi się zamiast wiórować. Prostokątne wycięcia pod wyświetlacz najłatwiej wykonać, wiercąc otwory w narożnikach i łącząc je piłką włosową, a krawędzie wykończyć pilnikiem. Warto trasować od strony wewnętrznej i zabezpieczyć panel taśmą, żeby nie porysować widocznej powierzchni.
Obudowy uniwersalne tego typu przeznaczone są do pomieszczeń: nie mają uszczelki ani dławnic, więc nie zapewniają szczelności. Poza tym ABS pod wpływem promieniowania słonecznego z czasem żółknie i traci wytrzymałość. Do montażu na zewnątrz wybierz obudowę hermetyczną z uszczelką i przepustami kablowymi, przeznaczoną do pracy w takich warunkach.
