Obudowa metalowa T-66
- wymiary
Uniwersalna metalowa obudowa o funkcjonalnej konstrukcji przeznaczona dla majsterkowiczów.
- model T-66
- wymiary 180x40x190mm (szer x wys x gł)
- konstrukcja pełna, bez otworów wentylacyjnych
Elementy konstrukcji:
- podstawa - wykonana jest w postaci ceownika z półkami na wysokości 26 mm do mocowania podzespołów
- pokrywa - wykonana jako ceownik spełniający funkcję trzech ścianek obudowy: górnej i dwie boczne. Pokrywka mocowana jest do podstawy wkrętami od dołu tak, że wkręty mocujące są niewidoczne
- ścianka przednia i tylna - sposób wykonania zależy od wysokości obudowy:
- dla obudów o wysokość 40 i 50 mm: ścianki wykonane jako kątowniki mocowane wkrętami do podstawy
- dla obudów o wysokości od 65 do 120 mm: ścianki wykonane jako kątowniki mocowane wkrętami do podstawy a ich górne krawędzie opierają się o przetłoczenia w pokrywce
- dla obudów o wysokości od 140 do 200 mm: ścianki wykonane jako ceowniki mocowane wkrętami do podstawy i pokrywki
- gniazdo bezpiecznika i przepust kablowy: umieszczone na ściance tylnej
- materiał: ścianki obudowy wykonane są z blachy stalowej ocynkowanej o grubości 0,5÷1 mm
- ścianki boczne i pokrywa: pomalowane są farbą proszkową w kolorze czarny mat (RAL 9005)
W zestawie gniazdo bezpiecznika, przepust kablowy, nóżki.

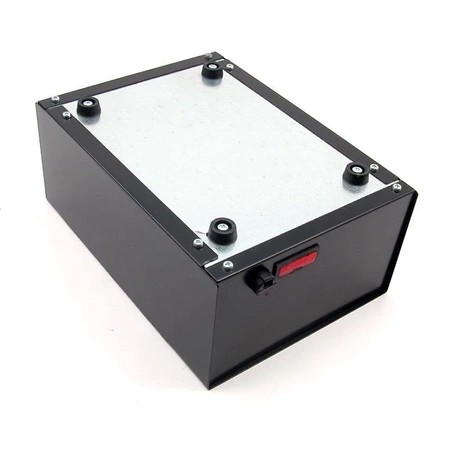

Uwaga: zdjęcie poglądowe przykładowej obudowy metalowej z serii T.
Prosimy sprawdzić rysunek techniczny i kolejność podawanych wymiarów
