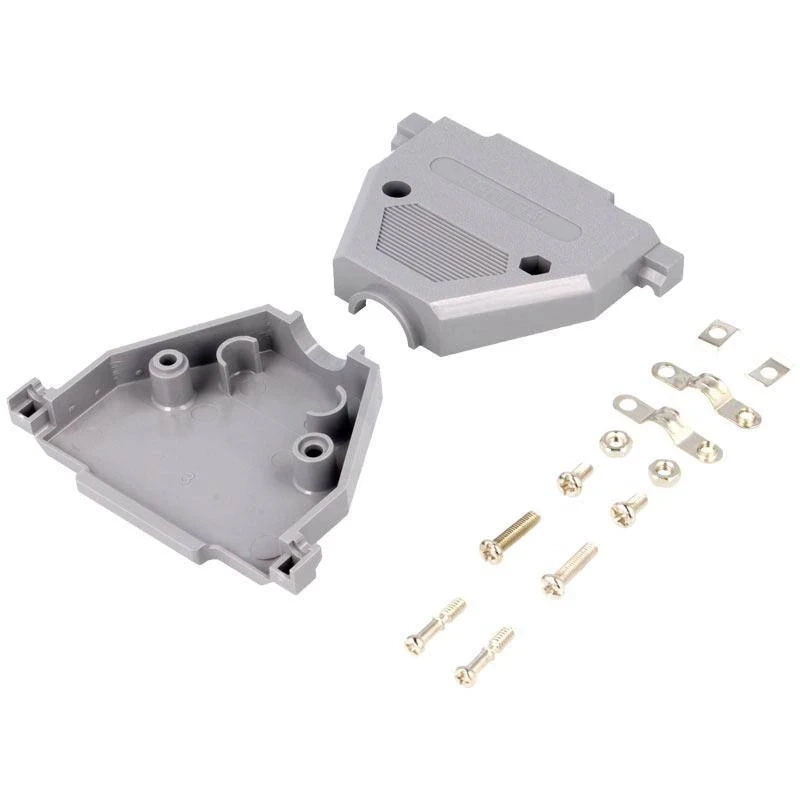

Obudowa do złącza D-Sub DB37 i HD62 z tworzywa sztucznego szara Connfly DSC-237

Praktyczna obudowa do złącza D-Sub DSC-237 do zabezpieczenia połączenia przewodowego

Obudowa do złącza D-Sub DSC-237 służy do mechanicznego zabezpieczenia 37-pinowych złączy D-Sub oraz 62-pinowych złączy D-Sub HD. Osłania połączenia przewodów ze stykami, porządkuje wyprowadzenie kabla i ułatwia stabilne zamocowanie złącza w urządzeniu lub przewodzie.

Korpus wykonano z tworzywa sztucznego w kolorze szarym. Obudowa jest skręcana, a blokowanie złącza realizują śruby. Zastosowano gwint UNC4-40.

Najważniejsze cechy

• Zgodność: złącza D-Sub 37-pinowe oraz D-Sub HD 62-pinowe
• Model obudowy: DSC-237
• Materiał: tworzywo sztuczne
• Kolor: szary
• System blokowania: śruby
• Sposób zamykania: skręcany

Zastosowanie

• Zabezpieczanie lutowanych lub zaciskanych połączeń przewodowych
• Budowa przewodów sygnałowych i interfejsów D-Sub
• Serwis aparatury pomiarowej, sterowników i urządzeń przemysłowych

Specyfikacja techniczna

• Producent: Connfly
• Model: DSC-237
• Typ produktu: Obudowa do złącza D-Sub
• Zgodność: 37-pinowymi złączami D-Sub oraz 62-pinowymi złączami D-Sub HD
• Materiał: tworzywo sztuczne
• System blokowania: śruby
• Sposób zamykania: skręcany
• Kolor: szary
• Gwint: UNC4-40
• Orientacja: prosta

Warto wiedzieć: po co stosuje się obudowę złącza D-Sub

Obudowa przejmuje część obciążeń mechanicznych działających na przewód i ogranicza dostęp do punktów lutowniczych. Dzięki temu przypadkowe pociągnięcie kabla nie obciąża bezpośrednio pojedynczych styków.

W wersjach ekranowanych metalowa lub metalizowana powierzchnia może stanowić element ciągłości ekranu przewodu, pod warunkiem prawidłowego połączenia z ekranem i kompatybilnym złączem.

Najczęściej zadawane pytania

Do jakich złączy pasuje obudowa?

Obudowa pasuje do 37-pinowych złączy D-Sub oraz 62-pinowych złączy D-Sub HD.

Jak zamykana jest obudowa?

Obudowa jest skręcana.

Jak blokowane jest złącze?

Blokowanie realizują śruby z gwintem UNC4-40.

Z jakiego materiału wykonano korpus?

Korpus wykonano z tworzywa sztucznego.

Czy obudowa nadaje się do budowy przewodu D-Sub?

Tak, służy do osłony i mechanicznego uporządkowania połączenia przewodowego przy kompatybilnym złączu D-Sub.
