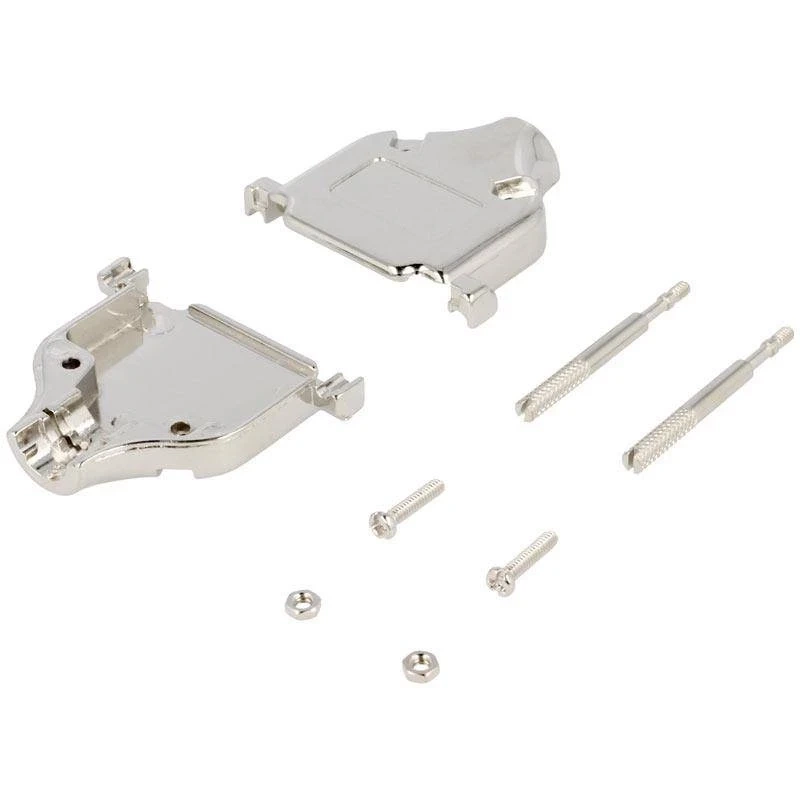

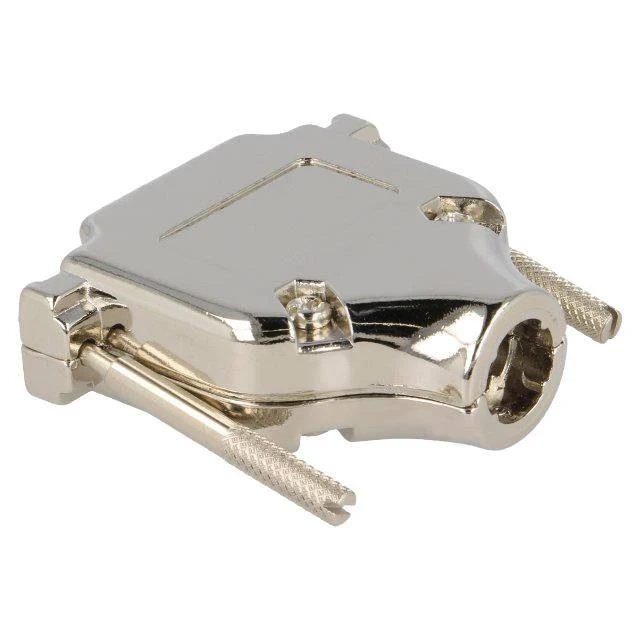

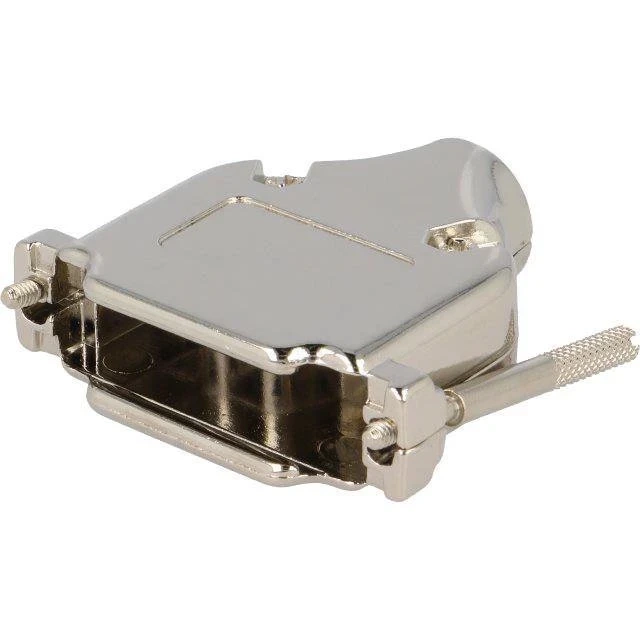

Obudowa do złącza D-Sub DB25 i HD44 metal ze śrubami moletowanymi Connfly DSC-825A
Praktyczna obudowa do złącza D-Sub DSC-825A do zabezpieczenia połączenia przewodowego
Obudowa do złącza D-Sub DSC-825A służy do mechanicznego zabezpieczenia złączy D-Sub 25 pin, D-Sub HD 44 pin. Osłania połączenia przewodów ze stykami, porządkuje wyprowadzenie kabla i ułatwia stabilne zamocowanie złącza w urządzeniu lub przewodzie.
Korpus wykonano z metal. Obudowa jest skręcane, a blokowanie złącza realizują śruby moletowane. Zastosowano gwint UNC4-40.
Najważniejsze cechy
- Zgodność ze złączami: D-Sub 25 pin, D-Sub HD 44 pin
- Model obudowy: DSC-825A
- Materiał: metal
- Konstrukcja ekranowana
- System blokowania: śruby moletowane
- Sposób zamykania: skręcane
Zastosowanie
- Zabezpieczanie lutowanych lub zaciskanych połączeń przewodowych
- Budowa przewodów sygnałowych i interfejsów D-Sub
- Serwis aparatury pomiarowej, sterowników i urządzeń przemysłowych
Specyfikacja techniczna
- Producent: Connfly
- Model: DSC-825A
- Typ produktu: Obudowa do złącza D-Sub
- Zgodność: D-Sub 25 pin, D-Sub HD 44 pin
- Materiał: metal
- System blokowania: śruby moletowane
- Sposób zamykania: skręcane
- Gwint: UNC4-40
- Orientacja: proste
- Wersja: ekranowana
Warto wiedzieć: po co stosuje się obudowę złącza D-Sub
Obudowa przejmuje część obciążeń mechanicznych działających na przewód i ogranicza dostęp do punktów lutowniczych. Dzięki temu przypadkowe pociągnięcie kabla nie obciąża bezpośrednio pojedynczych styków.
W wersjach ekranowanych metalowa lub metalizowana powierzchnia może stanowić element ciągłości ekranu przewodu, pod warunkiem prawidłowego połączenia z ekranem i kompatybilnym złączem.
Najczęściej zadawane pytania
Obudowa jest przeznaczona do złączy D-Sub 25 pin, D-Sub HD 44 pin.
Korpus jest skręcane.
Blokowanie realizują śruby moletowane z gwintem UNC4-40.
Korpus wykonano z metal.
Tak, służy do osłony i mechanicznego uporządkowania połączenia przewodowego przy kompatybilnym złączu D-Sub.
