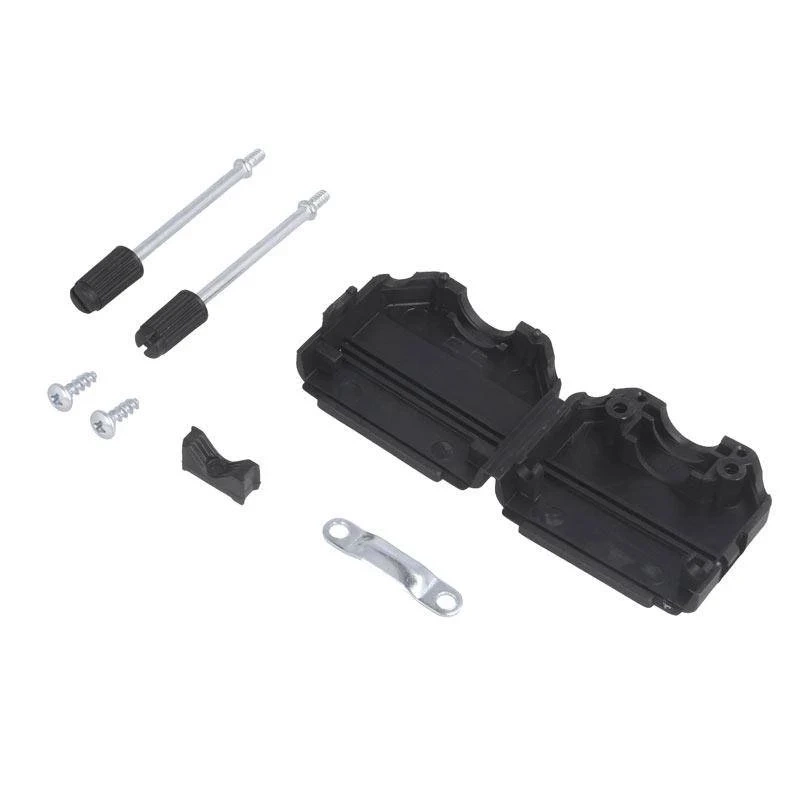

Obudowa do złącza D-Sub DB15 i HD26 z tworzywa sztucznego czarna ze śrubami moletowanymi zatrzaskowa Connfly DSC-915

Praktyczna obudowa do złącza D-Sub DSC-915 do zabezpieczenia połączenia przewodowego

Obudowa do złącza D-Sub DSC-915 służy do mechanicznego zabezpieczenia 15-pinowych złączy D-Sub oraz 26-pinowych złączy D-Sub HD. Osłania połączenia przewodów ze stykami, porządkuje wyprowadzenie kabla i ułatwia stabilne zamocowanie złącza w urządzeniu lub przewodzie.

Korpus wykonano z tworzywa sztucznego w kolorze czarnym. Obudowa jest zamykana zatrzaskowo, a blokowanie złącza realizują śruby moletowane. Zastosowano gwint UNC4-40.

Najważniejsze cechy

• Zgodność: złącza D-Sub 15-pinowe oraz D-Sub HD 26-pinowe
• Model obudowy: DSC-915
• Materiał: tworzywo sztuczne
• Kolor: czarny
• System blokowania: śruby moletowane
• Sposób zamykania: zatrzaskowyowy

Zastosowanie

• Zabezpieczanie lutowanych lub zaciskanych połączeń przewodowych
• Budowa przewodów sygnałowych i interfejsów D-Sub
• Serwis aparatury pomiarowej, sterowników i urządzeń przemysłowych

Specyfikacja techniczna

• Producent: Connfly
• Model: DSC-915
• Typ produktu: Obudowa do złącza D-Sub
• Zgodność: 15-pinowymi złączami D-Sub oraz 26-pinowymi złączami D-Sub HD
• Materiał: tworzywo sztuczne
• System blokowania: śruby moletowane
• Sposób zamykania: zatrzaskowy
• Kolor: czarny
• Gwint: UNC4-40
• Orientacja: prosta

Warto wiedzieć: po co stosuje się obudowę złącza D-Sub

Obudowa przejmuje część obciążeń mechanicznych działających na przewód i ogranicza dostęp do punktów lutowniczych. Dzięki temu przypadkowe pociągnięcie kabla nie obciąża bezpośrednio pojedynczych styków.

W wersjach ekranowanych metalowa lub metalizowana powierzchnia może stanowić element ciągłości ekranu przewodu, pod warunkiem prawidłowego połączenia z ekranem i kompatybilnym złączem.

Najczęściej zadawane pytania

Do jakich złączy pasuje obudowa?

Obudowa jest przeznaczona do 15-pinowych złączy D-Sub oraz 26-pinowych złączy D-Sub HD.

Jak zamykana jest obudowa?

Obudowa jest zamykana zatrzaskowo.

Jak blokowane jest złącze?

Blokowanie realizują śruby moletowane z gwintem UNC4-40.

Z jakiego materiału wykonano korpus?

Korpus wykonano z tworzywa sztucznego.

Czy obudowa nadaje się do budowy przewodu D-Sub?

Tak, służy do osłony i mechanicznego uporządkowania połączenia przewodowego przy kompatybilnym złączu D-Sub.
