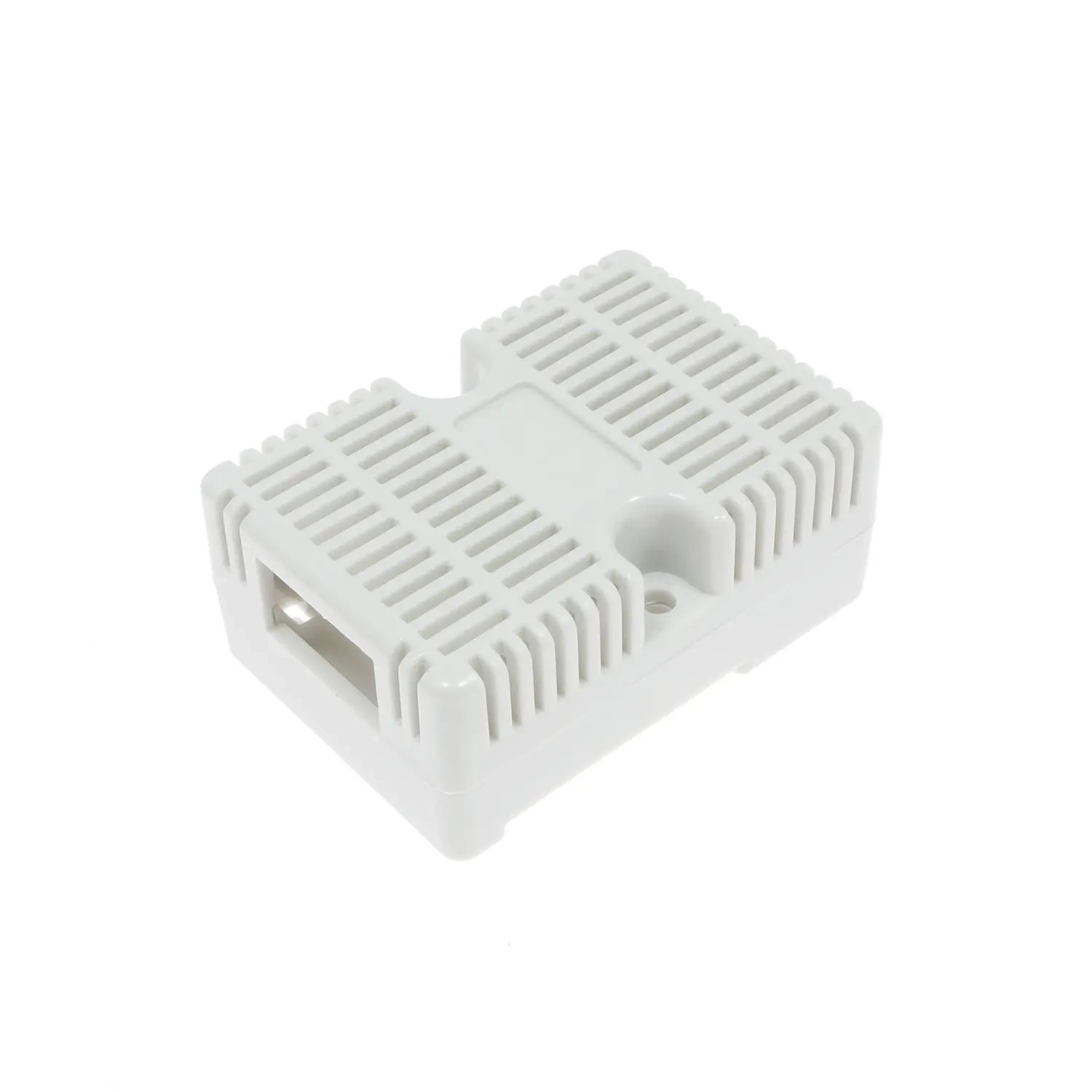

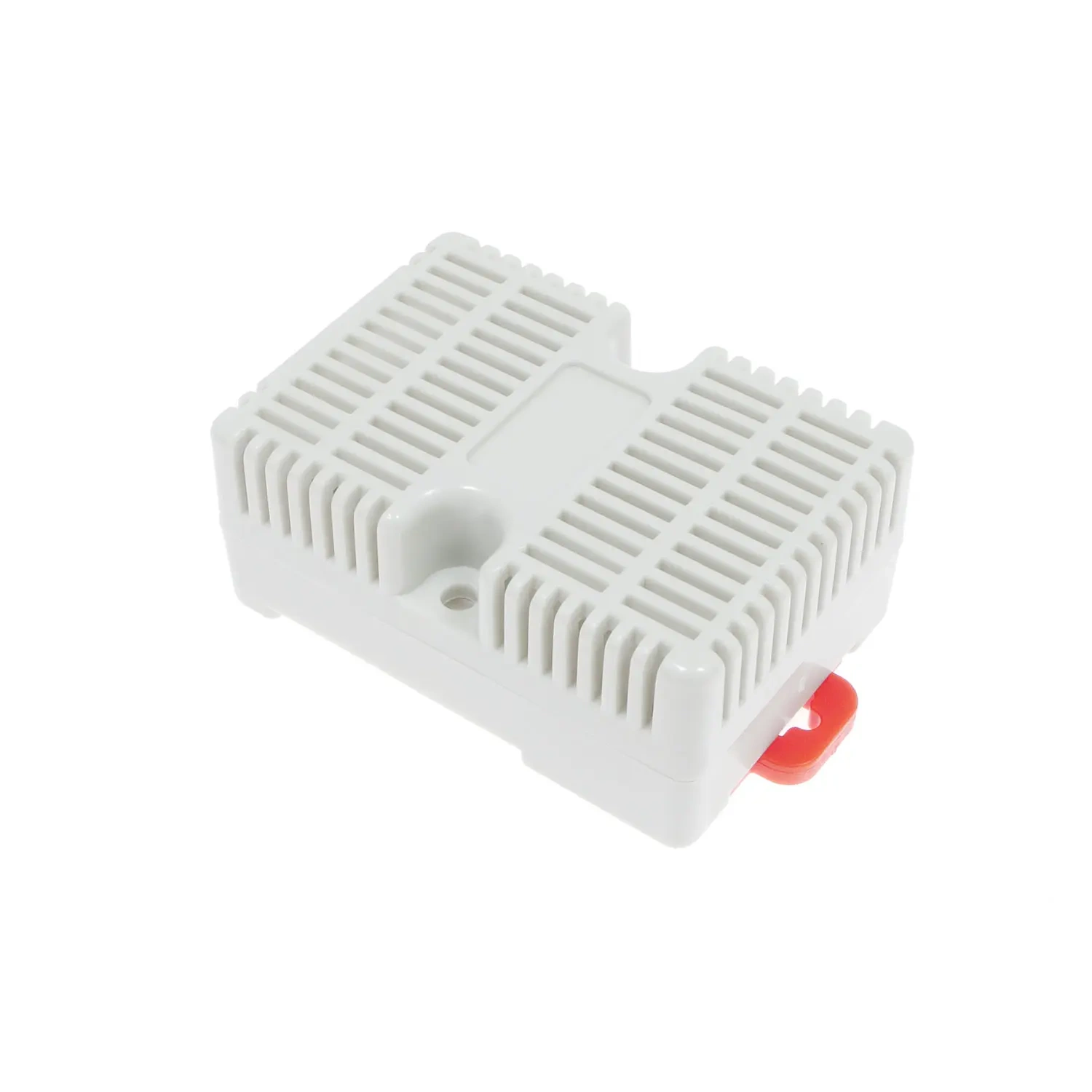

Praktyczna obudowa na szynę DIN do modułu pomiaru temperatury i wilgotności

Obudowa o wymiarach zewnętrznych 65 × 45 × 29 mm jest przeznaczona do budowy czujników temperatury i wilgotności.

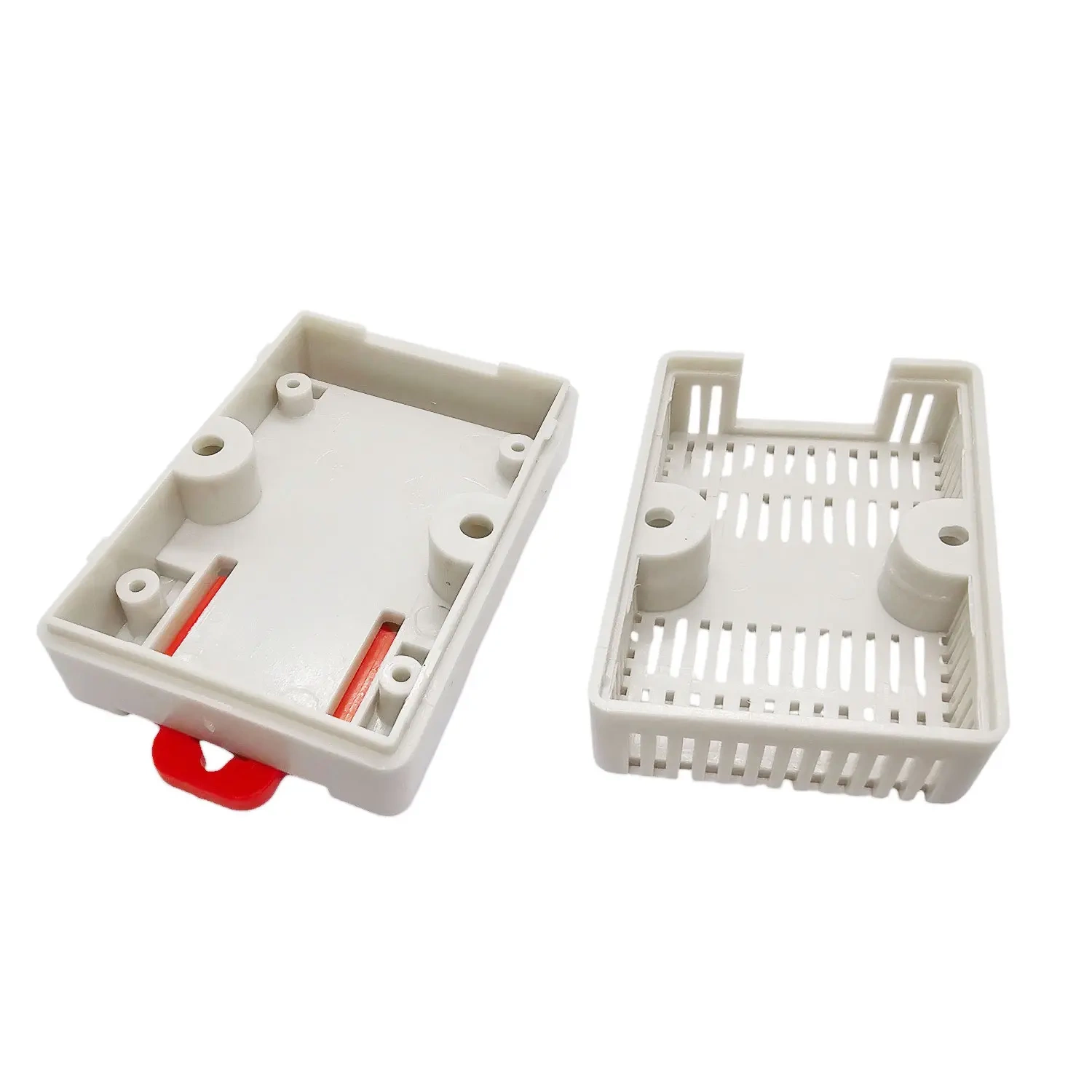

Wnętrze ma wymiary 60 × 40 × 20 mm i mieści płytkę PCB o maksymalnych wymiarach 25 × 55 mm. Konstrukcja jest przystosowana do montażu na szynie DIN.

Najważniejsze cechy

• Wymiary zewnętrzne 65 × 45 × 29 mm
• Wymiary wewnętrzne 60 × 40 × 20 mm
• Miejsce na PCB do 25 × 55 mm
• Kolor szary
• Montaż na szynie DIN

Zastosowanie

Obudowa umożliwia wykonanie estetycznego modułu pomiarowego z płytką elektroniki i czujnikiem temperatury lub wilgotności.

• Budowa własnego czujnika temperatury
• Budowa modułu pomiaru wilgotności
• Osłona niewielkiej płytki PCB
• Montaż modułu w rozdzielnicy na szynie DIN

Specyfikacja techniczna

• Typ produktu: obudowa do czujnika temperatury i wilgotności
• Szerokość zewnętrzna: 65 mm
• Długość zewnętrzna: 45 mm
• Wysokość zewnętrzna: 29 mm
• Szerokość wewnętrzna: 60 mm
• Długość wewnętrzna: 40 mm
• Wysokość wewnętrzna: 20 mm
• Maksymalne wymiary PCB: 25 × 55 mm
• Kolor: szary

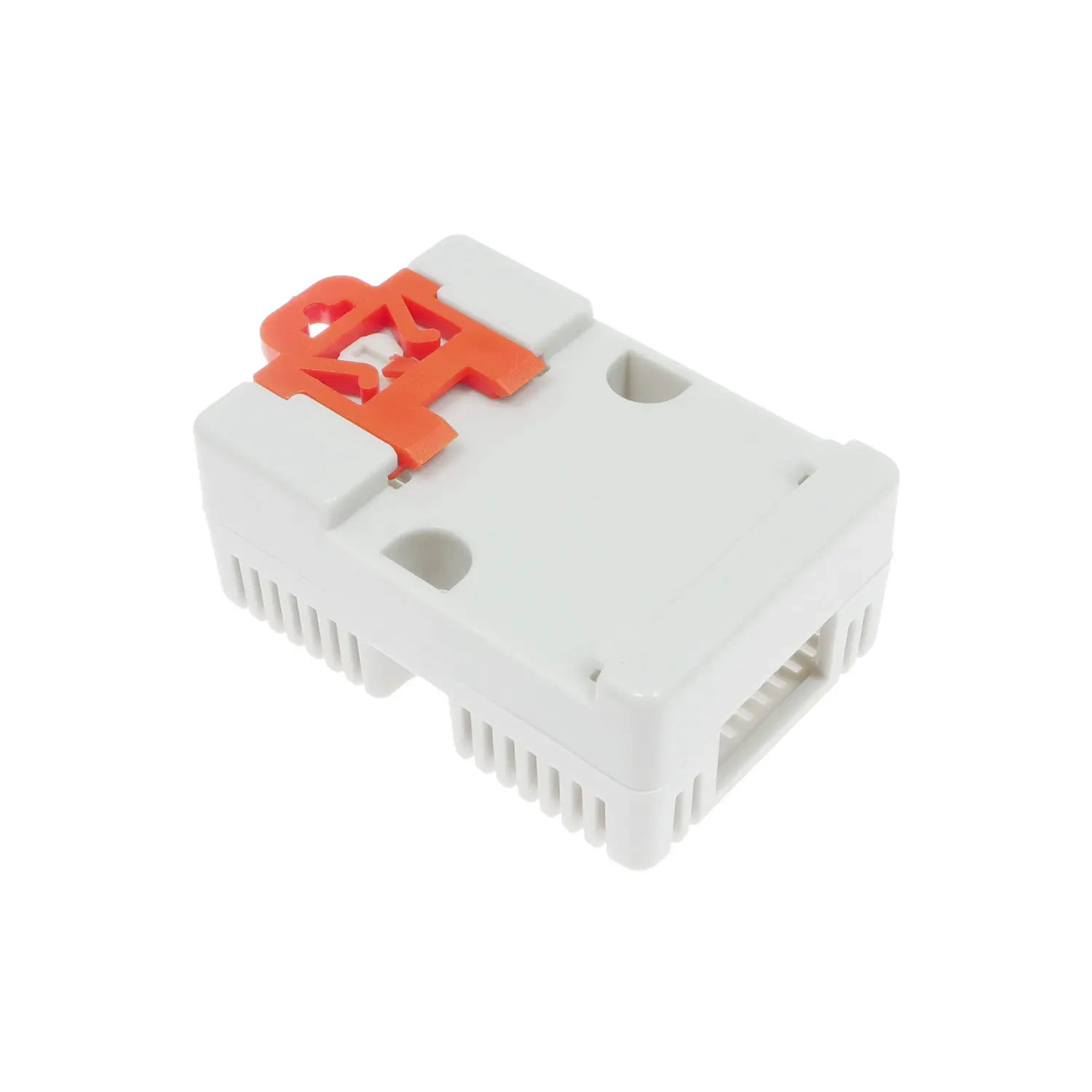

• Montaż: szyna DIN

Warto wiedzieć: dlaczego otwory obudowy są ważne dla czujnika

Czujnik temperatury lub wilgotności powinien mieć kontakt z powietrzem, którego parametry mierzy. Odpowiednia obudowa pozwala osłonić elektronikę bez całkowitego odizolowania elementu pomiarowego.

Przy projektowaniu płytki warto uwzględnić jej maksymalne wymiary oraz położenie samego sensora względem otworów obudowy.
