Obrotomierz optyczny 0-29999 obr/min z LCD - PCB i mikroprocesor do projektu AVT 1870
- Obrotomierz optyczny mierzy prędkość wałów i kół w zakresie 0-29999 obr/min. AVT1870 A+ zawiera PCB i zaprogramowany ATmega8; elementy kompletujesz osobno.
Optyczny pomiar obrotów z LCD - płytka PCB i zaprogramowany mikrokontroler do AVT1870
Płytka PCB i zaprogramowany ATmega8 do wykonania obrotomierza optycznego 0-29999 obr/min z wyświetlaczem LCD.
Bezkontaktowy pomiar prędkości obrotowej
AVT1870 mierzy prędkość wirowania wałów, kół i innych elementów obrotowych za pomocą czujnika odbiciowego IR. Na mierzonym obiekcie wystarczy umieścić jasny punkt lub naklejkę, aby światło diody IR mogło odbić się do fototranzystora.
Wynik jest pokazywany na wyświetlaczu LCD 2×16 jako RPM i RPS. Czułość czujnika, a więc także praktyczną odległość od obiektu, ustawia się potencjometrem. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega8 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1870
Obrotomierz optyczny z czujnikiem odbiciowym IR, wyświetlaczem LCD 2×16 i pomiarem prędkości obrotowej w RPM oraz RPS.
| Kod projektu | AVT1870 |
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Funkcja | bezkontaktowy pomiar prędkości obrotowej |
| Zakres pomiaru | 0-29999 obr/min |
| Rozdzielczość | 60 obr/min |
| Jednostki wskazań | RPM obr/min i RPS obr/sek. |
| Zasilanie | 8-12 V DC |
| Czujnik | odbiciowy IR: dioda nadawcza i fototranzystor |
| Regulacja | czułość czujnika i kontrast LCD |
| Mikrokontroler | ATmega8, zaprogramowany do projektu |
| Płytka PCB | 98×38 mm |
Wersja

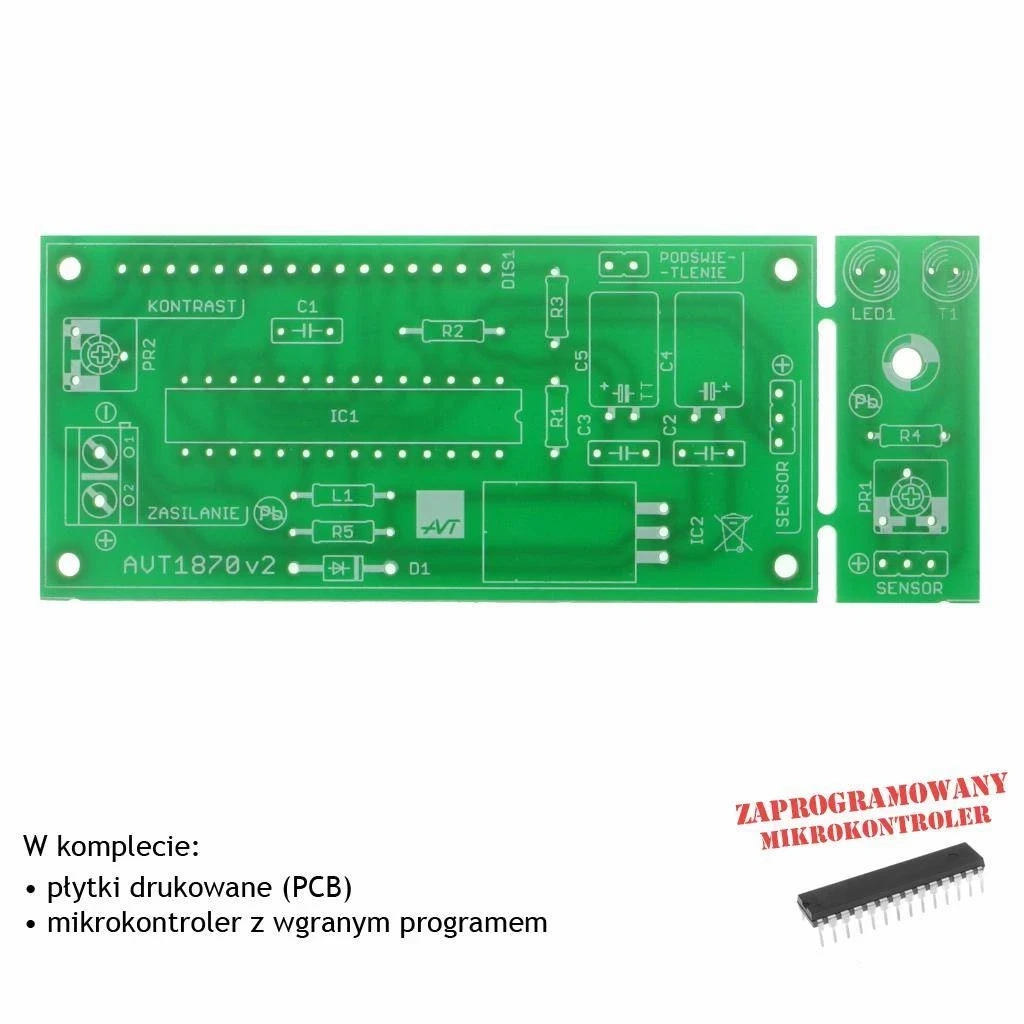

AVT1870 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATmega8 z firmware projektu. Pozostałe elementy elektroniczne trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1: 4,7 kΩ
- R2, R5: 0 Ω
- R3: 100 Ω
- R4: 330 Ω
- PR1, PR2: potencjometr montażowy 10 kΩ
- C1-C3: 100 nF
- C4, C5: 100 µF
- D1: 1N4007
- LED1: dioda nadawcza IR, np. L-53F3C
- T1: fototranzystor, np. L-53P3C
- IC2: 7805
- DIS1: wyświetlacz LCD 2×16
- L1: dławik 10-100 µH
- złącze DG301-5.0/2, goldpin 1×2 + jumper, goldpin kątowy 1×3, goldpin 1×16 + gniazdo
- przewody połączeniowe
Notes
Na mierzonym obiekcie trzeba nakleić jasny punkt albo namalować białe pole odbijające światło diody IR.
Czułość czujnika i odległość od obiektu ustawia się potencjometrem na płytce sensora.
Część czujnika można odłamać od płytki wyświetlacza i połączyć przewodami, aby łatwiej ustawić ją przy mierzonym obiekcie.
Do montażu LCD stosuje się listwę z pominiętymi pinami 7, 8, 9 i 10.
Uwaga: przed pomiarem zabezpiecz przewody i czujnik przed kontaktem z wirującymi elementami. Nieprawidłowe ustawienie sensora albo luźna naklejka na obiekcie może zakłócić pomiar i stworzyć zagrożenie mechaniczne.
Najczęściej zadawane pytania
AVT1870 A+ zawiera płytkę PCB oraz zaprogramowany ATmega8. Pozostałe elementy, w tym LCD, sensor IR, stabilizator, złącza i elementy bierne, trzeba skompletować osobno.
Dioda IR oświetla jasny punkt na wirującym obiekcie, a fototranzystor odbiera odbite impulsy. Mikrokontroler przelicza impulsy na RPS i RPM.
Nie. Płytkę sensora można odłamać od płytki wyświetlacza i połączyć przewodami.
Układ wymaga napięcia stałego 8-12 V DC podanego na złącze zasilania.
Nie bez programu. Mikrokontroler musi mieć firmware projektu, dlatego wersja A+ zawiera ATmega8 przygotowany do AVT1870.
