Mostek H - sterowanie kierunkiem przepływu prądu

Do pobrania:

Dokumentacja

Poziom trudności montażu

2 / 5

Opis

Mostek H to jeden z podstawowych układów stosowanych w elektronice do sterowania kierunkiem obrotów silników prądu stałego. Zestaw AVT1756 jest układem wyjściowym, który umożliwia budowę niezawodnego sterownika. Pozwala na płynną zmianę kierunku przepływu prądu, a tym samym kontrolę ruchu silnika w obu kierunkach. Układ idealnie sprawdzi się w projektach robotycznych, modelarskich, automatyce oraz w konstrukcjach hobbystycznych.

Zestaw został zaprojektowany jako rozwiązanie o dużej wydajności prądowej, co pozwala na współpracę z mocniejszymi silnikami DC. Dzięki szerokiemu zakresowi zasilania (5…24 V DC) moduł jest uniwersalny i łatwo adaptowalny do różnorodnych aplikacji w tym z Arduino lub RPi. Płytka o kompaktowych wymiarach umożliwia montaż nawet w niewielkich obudowach lub mobilnych konstrukcjach robotów.

Specyfikacja

• możliwość zmiany kierunku obrotów silnika DC poprzez odwrócenie kierunku przepływu prądu
• przystosowany do pracy z obciążeniem do 5 A
• szeroki zakres napięcia zasilania: 5…24 V DC
• prosta integracja z układami mikrokontrolerowymi i systemami sterowania np. Arduino lub RPi
• idealny dla robotyki, automatyki, modelarstwa oraz projektów edukacyjnych
• kompaktowa płytka o wymiarach 76 × 32 mm

Projekt AVT 1756 EP 08/13

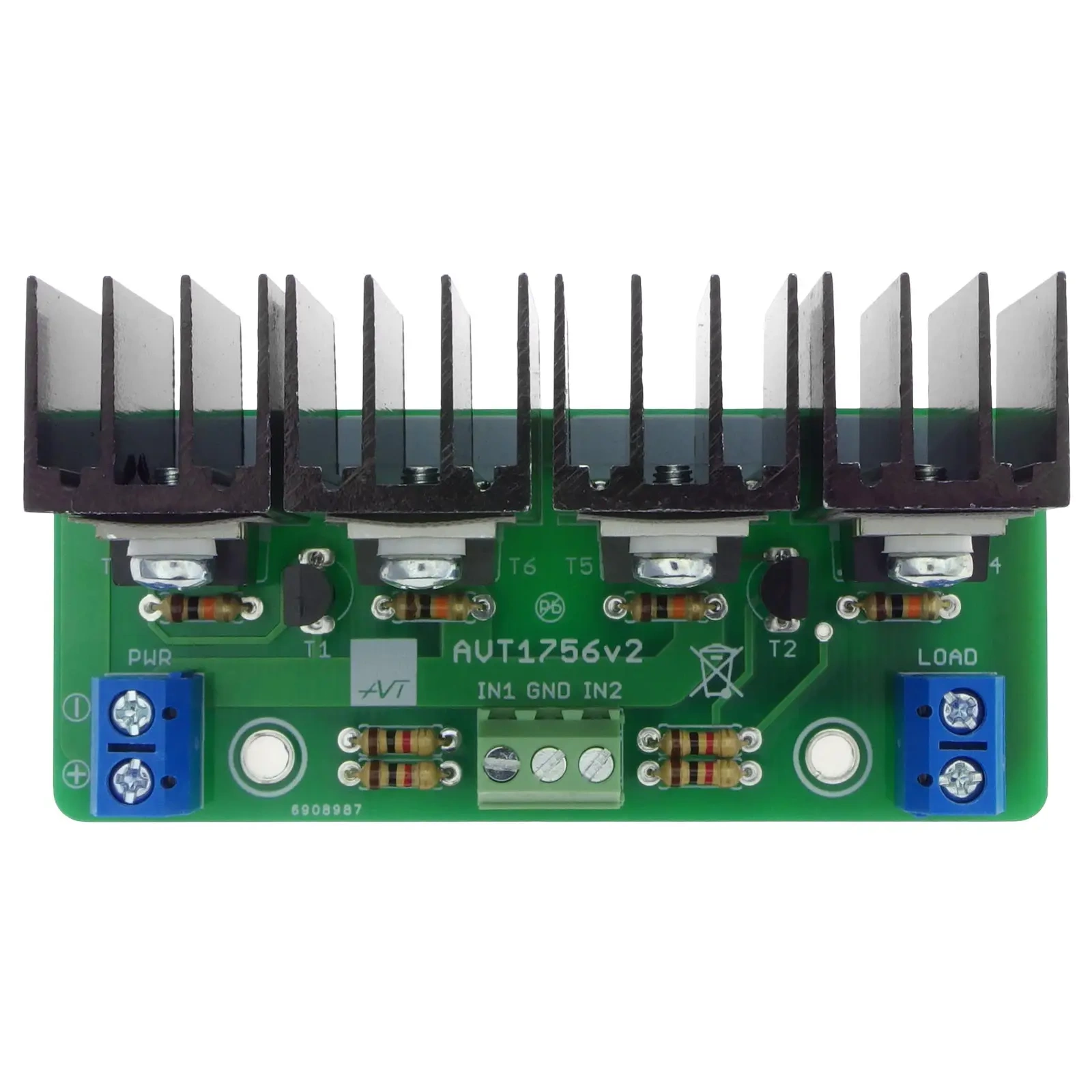

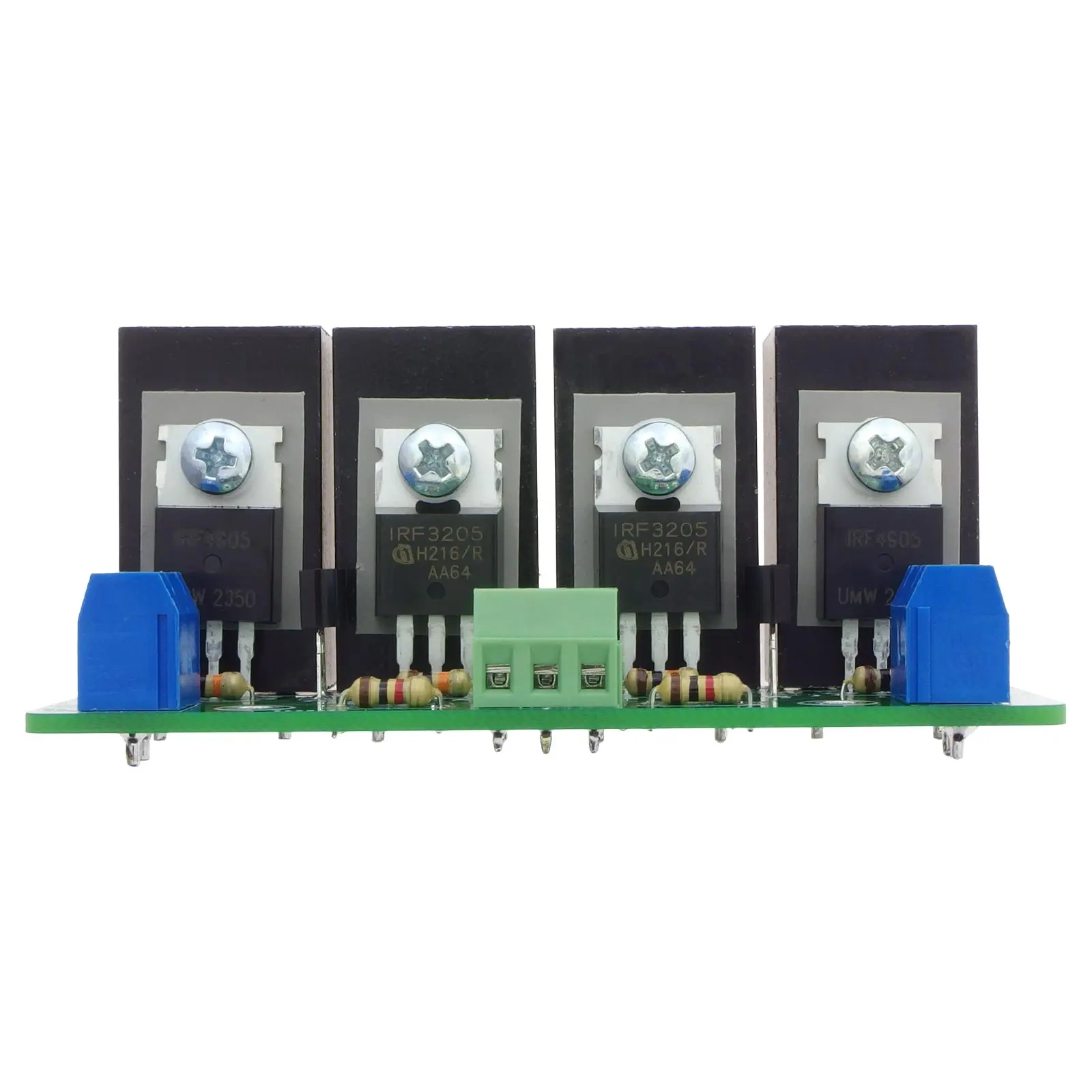

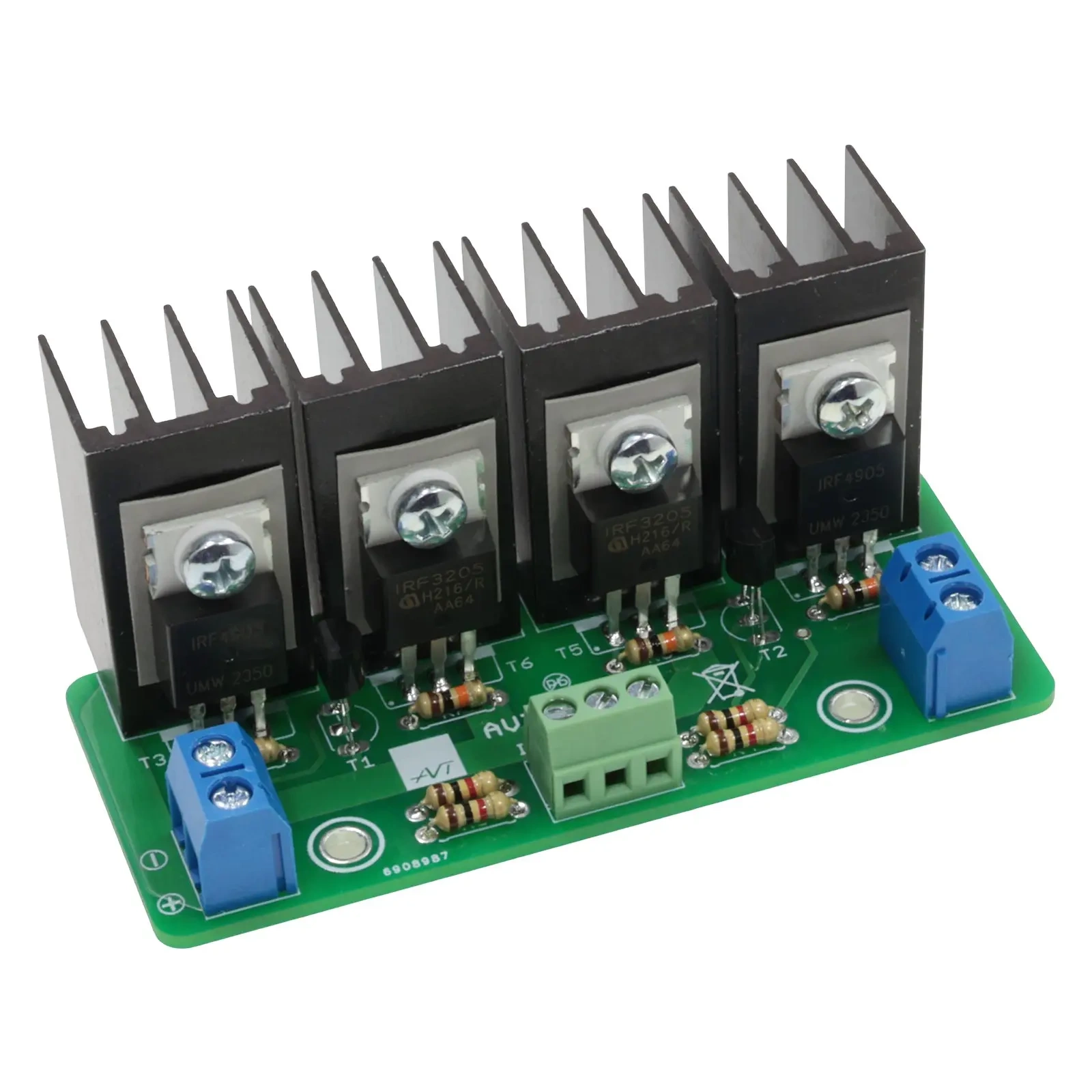

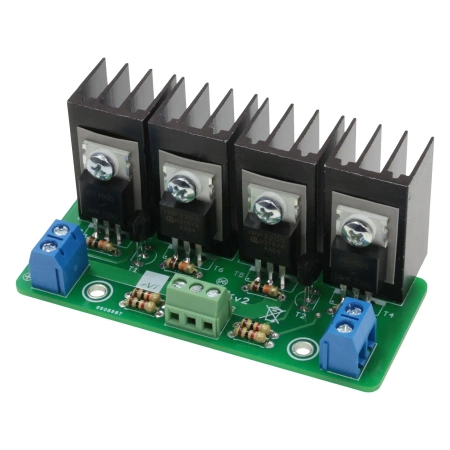

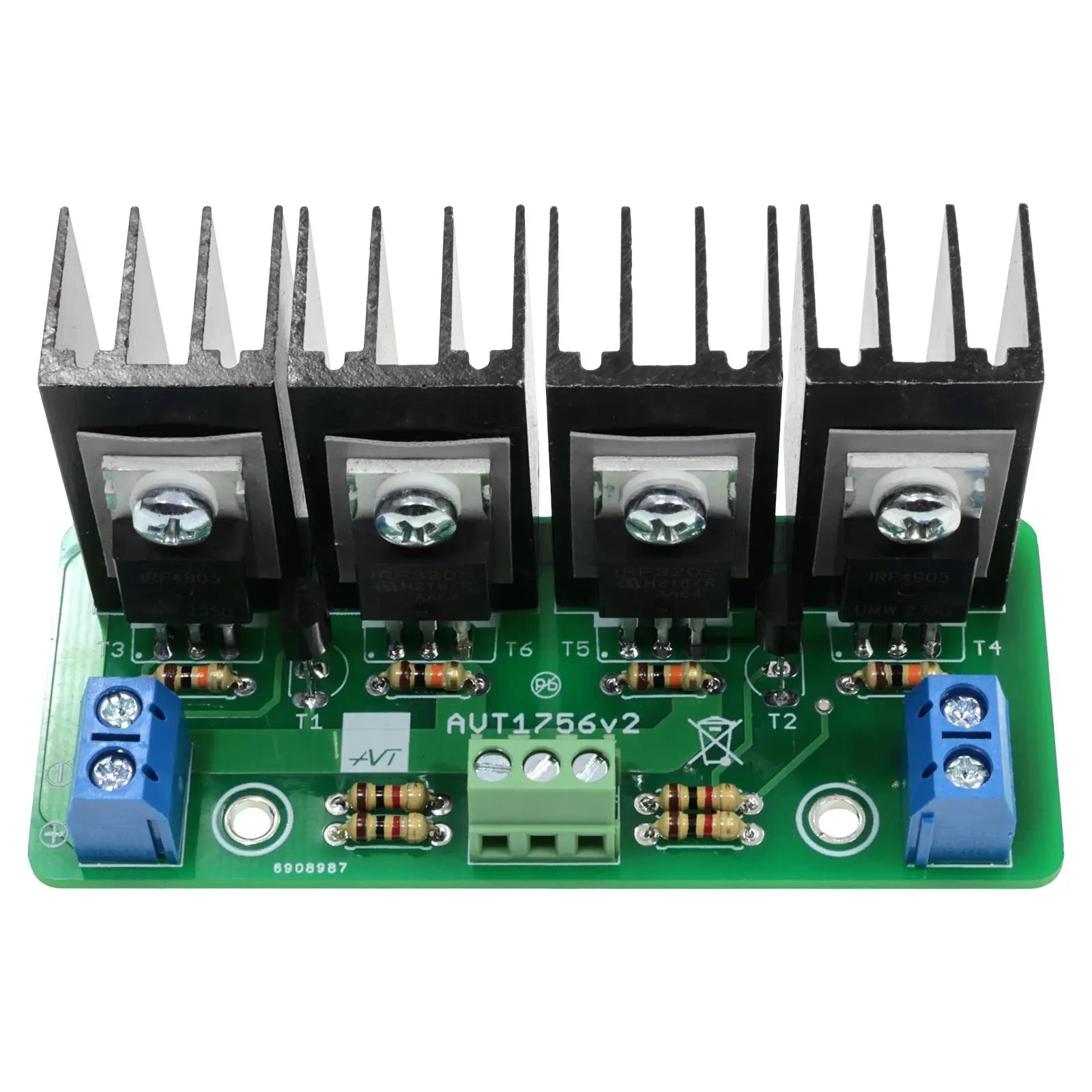

Zdjęcie zlutowanego modułu

×
