Moduł wzmacniacza klasy D - PCB do projektu AVT 5338

Do pobrania:

Dokumentacja

Opis projektu:

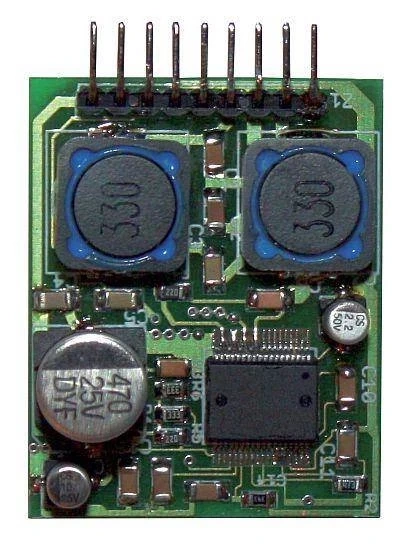

Układ zaprojektowany został jako zamiennik układu TDA7056 - wzmacniacza mocy wykorzystanego w akumulatorowym piecyku gitarowym AVT5323. Przy zasilaniu z baterii 14V moduł jest w stanie zapewnić ok. 12W mocy wyjściowej. Dzięki pracy w klasie D i związanej z tym wysokiej sprawności możliwe jest zbudowanie wzmacniacza, który nie wymaga radiatorów rozpraszających ciepło. Urządzenie szczególnie polecane w akumulatorowych systemach nagłośnienia estradowego

Wybrane parametry:

• wzmacniacz monofoniczny, kompatybilny z TDA7056
• maksymalna moc 18W (zasilanie 18V, obciążenie 8om)
• standardowe obciążenie 8om
• zasilanie 5-18 VDC

Wymiary płytki 32x40mm

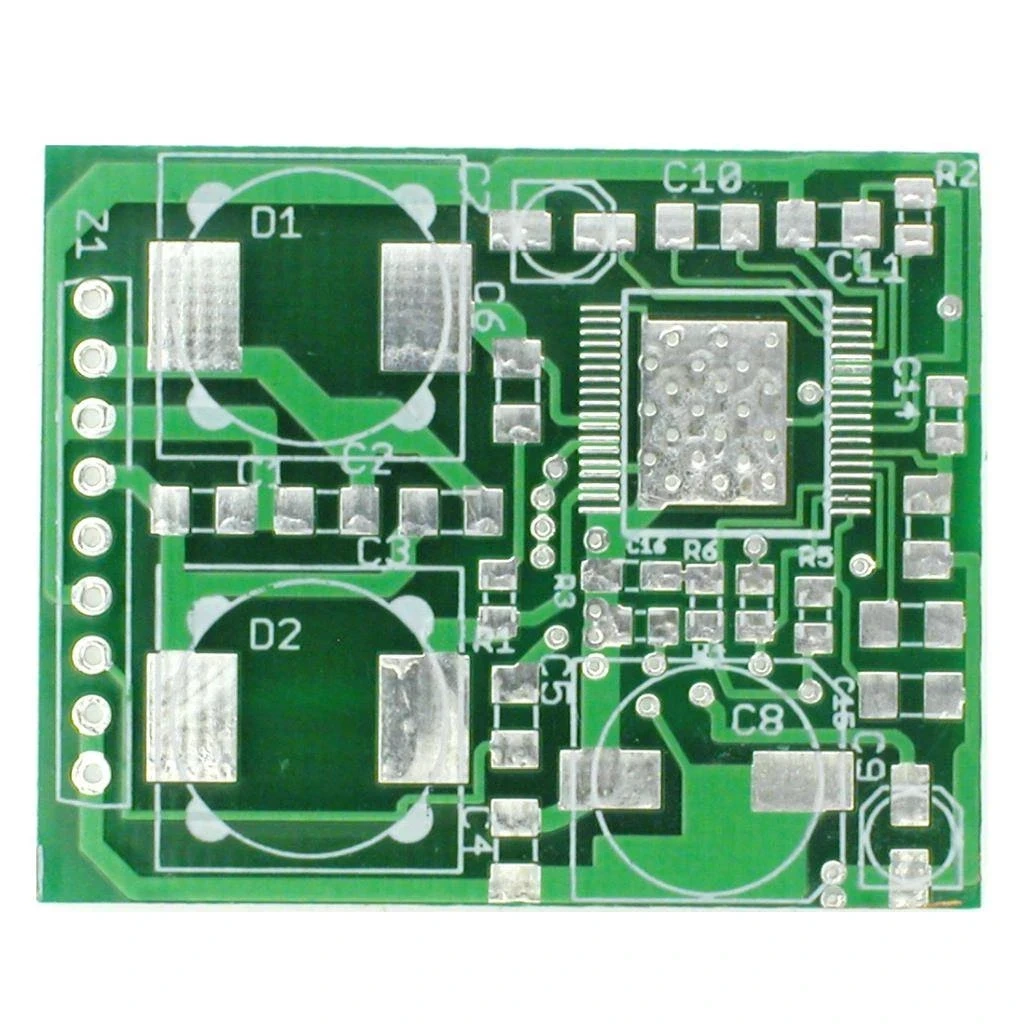

Dodając ten produkt do koszyka kupujesz tylko płytkę drukowaną PCB do projektu AVT5338

Projekt AVT 5338 EP 04/12
