Co zawiera wersja AVT537 A+?
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler PIC16F872. Pozostałe elementy trzeba skompletować osobno.
Moduł terminala LED RS485 - PCB i mikroprocesor do projektu AVT 537
- Wyświetla cztery cyfry i kropki dziesiętne w systemie RS485, umożliwiając zapis oraz odczyt danych z magistrali. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler.
Moduł terminala LED RS485 – wyświetlacz 4-cyfrowy AVT537
Moduł wyświetla cztery znaki LED i umożliwia dwukierunkową komunikację przez magistralę RS485.

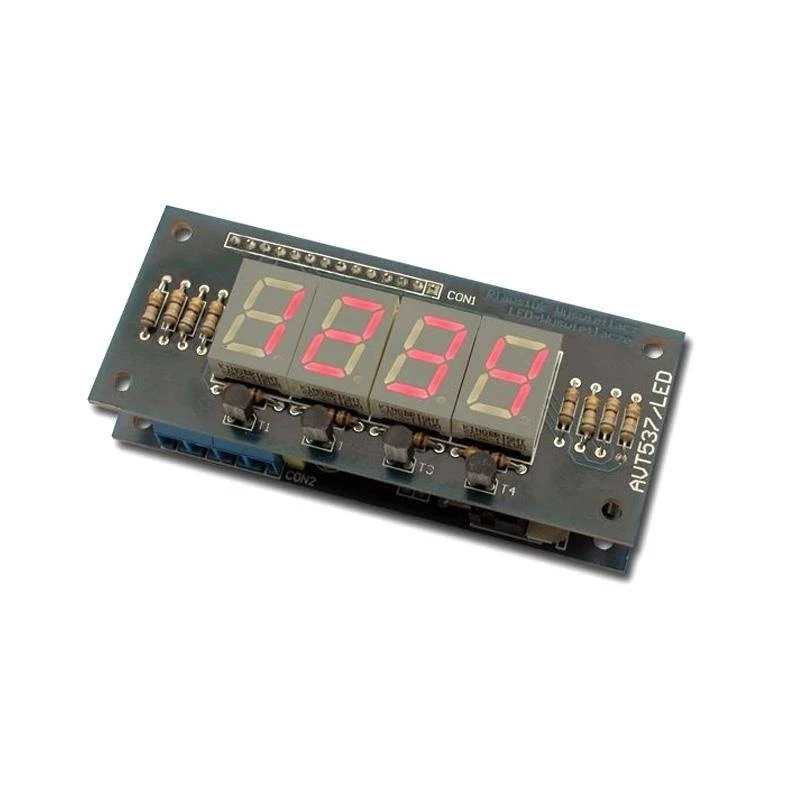

Terminal LED do systemów RS485
AVT537 pozwala zbudować moduł terminala z czterema 7-segmentowymi wyświetlaczami LED sterowany przez magistralę RS485. Wyświetlacz może prezentować cyfry, znak minusa, spację oraz niezależnie sterowane kropki dziesiętne.
Projekt sprawdza się jako zdalny wskaźnik wyników pomiarów, wartości procesowych, stanów urządzeń lub prostych komunikatów liczbowych w systemach automatyki i modułach z serii Klocki RS485. Dwukierunkowa komunikacja pozwala nie tylko zapisywać dane na wyświetlacz, ale także odczytywać aktualnie wyświetlane znaki i stany kropek.
4-cyfrowy terminal LED cztery wyświetlacze 7-segmentowe z kropkami dziesiętnymi
Komunikacja RS485 dwukierunkowy zapis i odczyt danych przez magistralę
Płytka PCB 83×36 mm wersja A+ zawiera PCB i zaprogramowany mikrokontroler
Karta techniczna
AVT537
Moduł terminala LED z mikrokontrolerem PIC16F872, interfejsem MAX485, czterema wyświetlaczami 7-segmentowymi i obsługą komend zapisu oraz odczytu przez RS485.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | moduł terminala z wyświetlaczem LED sterowany przez RS485 |
| Pole odczytowe | 4 wyświetlacze 7-segmentowe LED |
| Wysokość wyświetlaczy | 13 mm |
| Obsługiwane znaki | cyfry 0–9, znak minus i spacja |
| Kropki dziesiętne | niezależne sterowanie każdą kropką lub wszystkimi jednocześnie |
| Komunikacja | RS485, wspólna dwuprzewodowa magistrala |
| Kierunek transmisji | dwukierunkowa komunikacja: zapis i odczyt danych wyświetlacza |
| Układ interfejsu RS485 | MAX485 |
| Mikrokontroler | PIC16F872, zaprogramowany w wersji A+ |
| Taktowanie | rezonator kwarcowy 4 MHz |
| Układ resetu | DS1813 |
| Stabilizator napięcia | LM7805 |
| Sterowanie wyświetlaczami | multipleksowe |
| Adres domyślny modułu | kod znaku „7” ASCII |
| Zmiana adresu | zworki JP1 i JP2 |
| Długość magistrali RS485 | do 1200 m |
| Współpraca z modułami | AVT530, AVT530/USB oraz moduły serii Klocki RS485 |
| Zasilanie | 9…15 V DC |
| Prąd zasilania przy uruchomieniu | około 100 mA przy zasilaniu około 9 V |
| Budowa modułu | płytka sterownika i płytka wyświetlaczy 7-segmentowych |
| Wymiary płytki PCB | 83×36 mm |

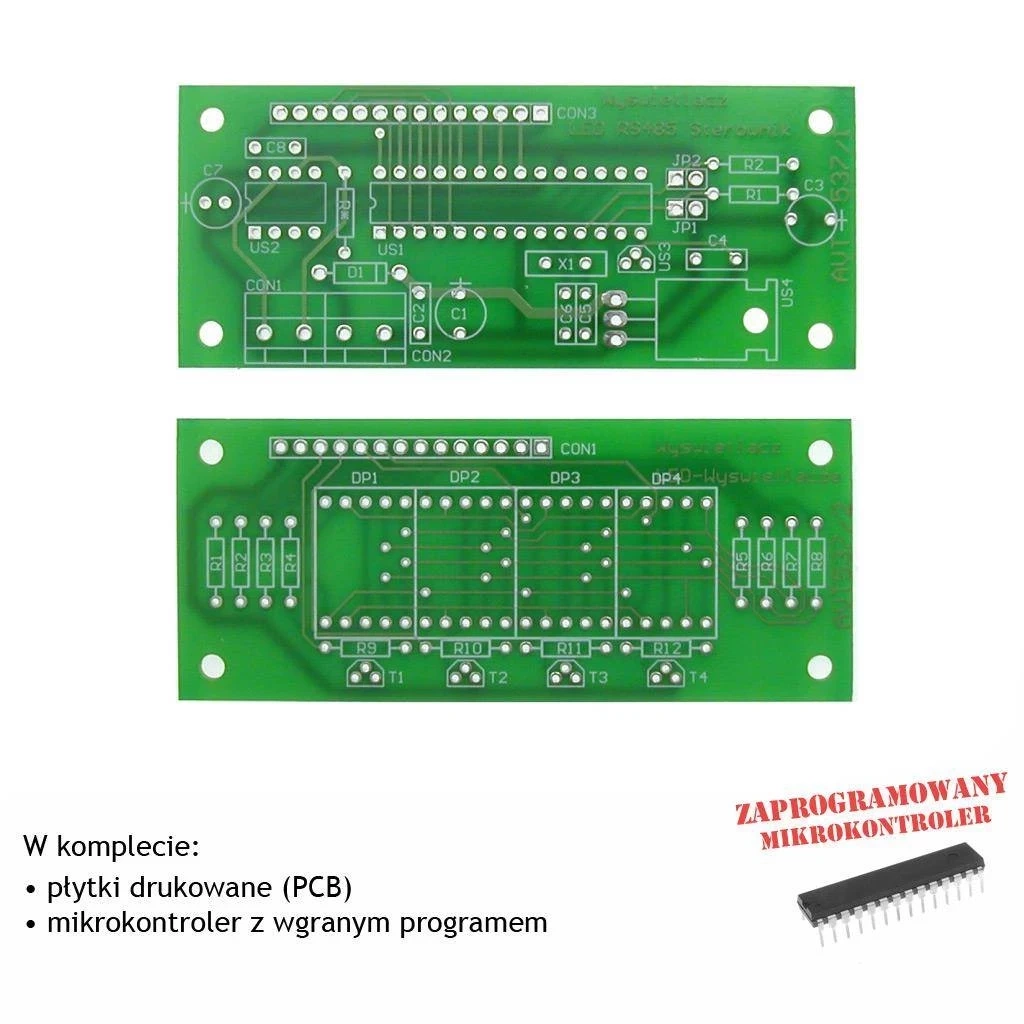

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT537 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler PIC16F872 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
Płytka sterownika:
- R1, R2: 10 kΩ
- C1, C4: 100 µF / 16 V
- C2, C3, C8: 100 nF
- C5, C6: 30 pF
- C7: 47 µF / 16 V
- D1: 1N4007
- US1: PIC16F872, zaprogramowany
- US2: MAX485
- US3: DS1813
- US4: LM7805
- JP1, JP2: goldpiny 1×2 + jumpery
- CON1, CON2: ARK2, raster 5 mm
- CON3: goldpin 1×14 żeński
Płytka wyświetlaczy:
- R1-R8: 68 Ω
- R9-R12: 1 kΩ
- DP1-DP4: SA52-11EWA
- T1-T4: BC558
- CON1: goldpin 1×14 męski
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować PIC16F872 do podstawowego uruchomienia terminala.
Rezystor dopasowujący R* należy montować tylko w jednym module, najbardziej oddalonym od nadajnika RS485. Decyzję o jego użyciu warto podjąć po podłączeniu wszystkich modułów w magistrali.
Złącza CON1 i CON2 można zamontować po stronie elementów albo po stronie lutowania. Przy połączeniu płytki sterownika z płytką wyświetlaczy praktyczny jest montaż od strony lutowania, bo ułatwia dostęp do złączy.
Uwaga: Magistrala RS485 wymaga prawidłowego prowadzenia przewodów, właściwej polaryzacji linii A/B oraz poprawnego zakończenia tylko na końcach magistrali. Błędny montaż rezystora terminującego albo pomylenie przewodów może uniemożliwić komunikację z modułem.
Najczęściej zadawane pytania
Do czego służy moduł AVT537?
Moduł służy do zdalnego wyświetlania czterech znaków LED przez magistralę RS485. Może pokazywać wyniki pomiarów, wartości z modułów wejściowych albo proste komunikaty liczbowe.
Czy można odczytać to, co jest aktualnie wyświetlane?
Tak. Komendy terminala pozwalają zapisywać znaki i kropki dziesiętne, a także odczytywać aktualnie wyświetlane cyfry oraz stan kropek.
Czy to jest kompletny zestaw do montażu?
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Układ MAX485, DS1813, LM7805, wyświetlacze LED, tranzystory, złącza, rezystory, kondensatory i pozostałe elementy trzeba dobrać osobno według wykazu.
Czy moduł współpracuje z innymi Klockami RS485?
Tak. Projekt jest przeznaczony do pracy z modułami serii Klocki RS485 oraz z konwerterami AVT530 i AVT530/USB.
