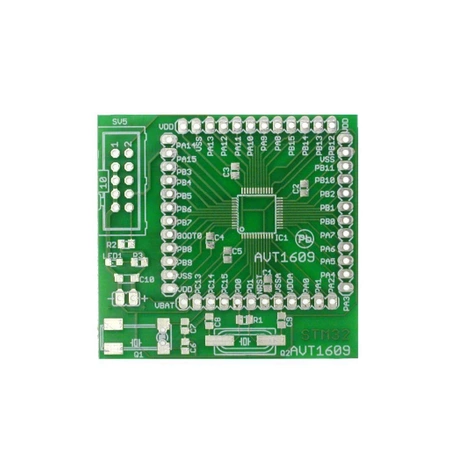

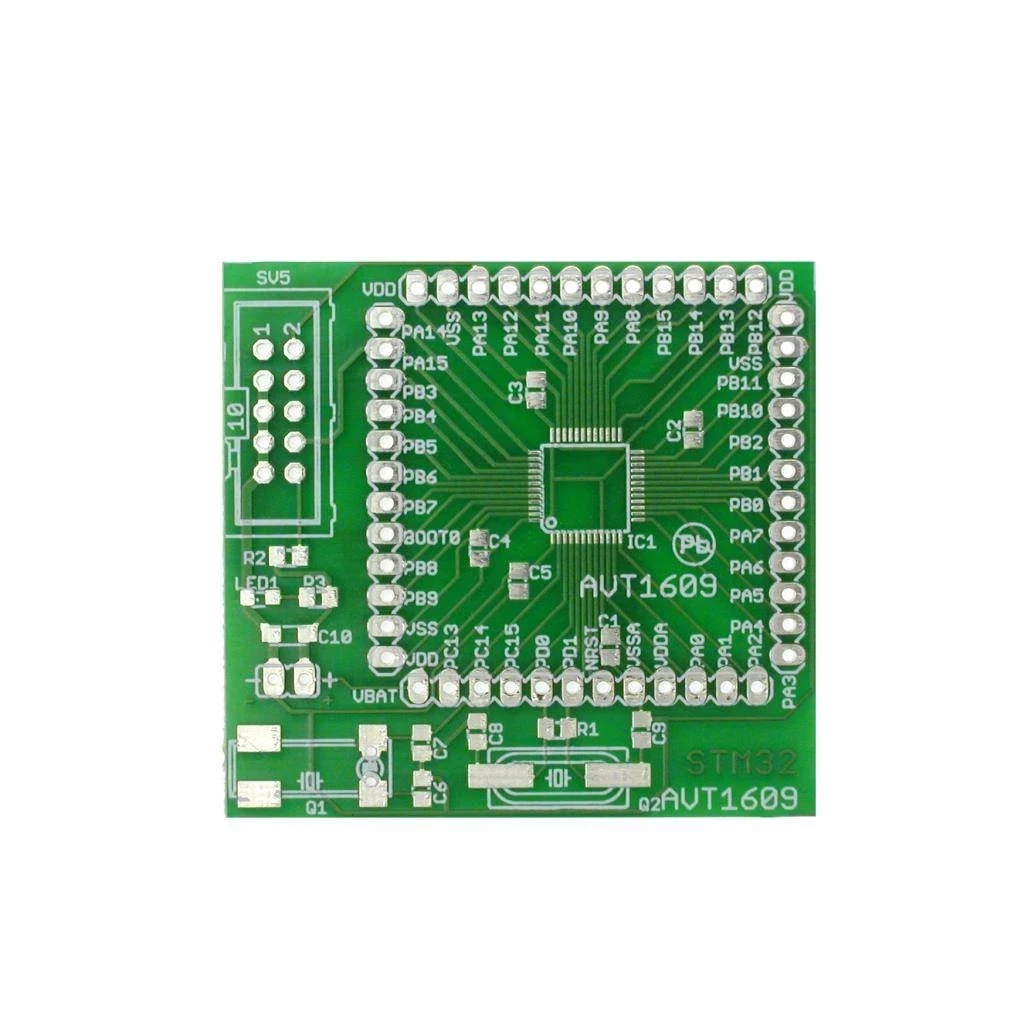

Moduł prototypowy STM32 - PCB do projektu AVT 1609

Do pobrania:

Dokumentacja

Z uwagi na ‘programowy’ charakter większości obecnie projektowanych urządzeń, bardzo częstym (i głównym) ich komponentem jest mikrokontroler. O ile w urządzeniach finalnych znajduje się on na dedykowanej płytce, w układach prototypowych jest to najczęściej 'kanapka’ czyli uniwersalny moduł z uP i odpowiednimi złączami. Prezentujemy taki właśnie moduł, wyposażony w mikrokontroler STM32. Wykorzystuje on minimalną liczbę elementów, które jednak w zupełności wystarczają do wykorzystania potencjału układu.

Wybrane parametry:

• procesor STM32F103C8T6
• dołączone dwa kwarce: taktujący 8MHz i zegarowy RTC 32,768kHz
• wbudowane gniazdo programowania (z doprowadzoną linią zerowania uC)
• wszystkie nóżki uC wyprowadzone na złącza typu goldpin
• sygnalizacja zasilania - dioda LED
• zasilanie 3.3 VDC
• wymiary płytki: 46x48mm

Projekt AVT 1609 EP 02/11
