Adapter dla programatorów AVR ISP - podstawka ZIF - PCB do projektu AVT 1462

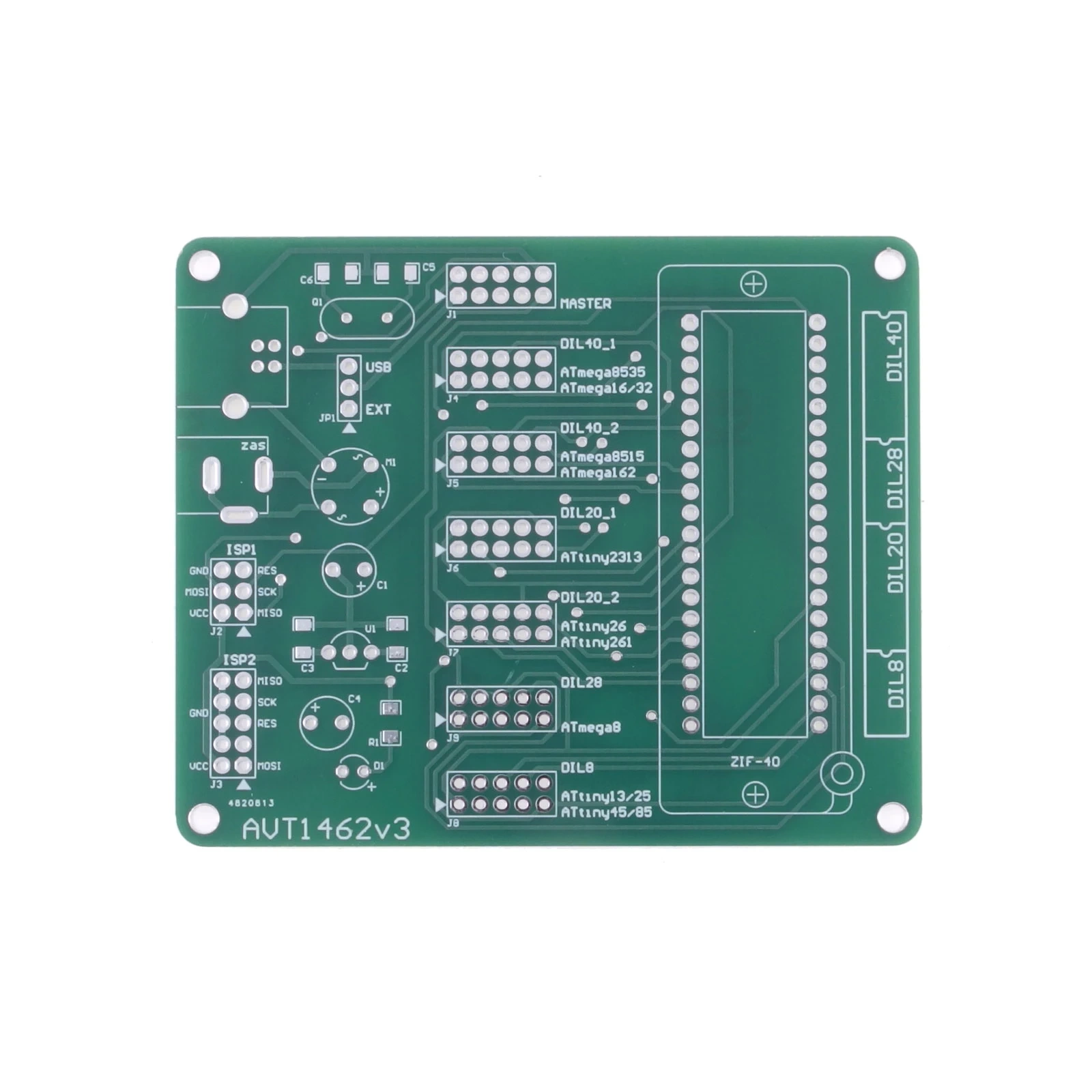

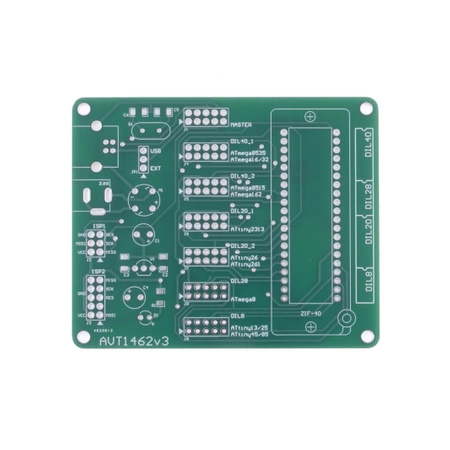

- Programuj mikrokontrolery AVR DIP poza układem docelowym z wygodną podstawką ZIF. AVT1462 A to płytka PCB adaptera ISP; elementy kompletujesz osobno.
Adapter dla programatorów AVR ISP - podstawka ZIF - płytka PCB do AVT1462
Pozwala zbudować adapter warsztatowy do programowania mikrokontrolerów AVR w obudowach DIP z użyciem wygodnej podstawki ZIF.
Adapter ZIF do programatorów AVR ISP
AVT1462 to adapter do programowania mikrokontrolerów AVR poza układem docelowym. Uniwersalna podstawka ZIF ułatwia szybkie wkładanie i wyjmowanie układów DIP, dlatego projekt sprawdza się w warsztacie, serwisie, edukacji i przy częstym programowaniu mikrokontrolerów przed montażem w urządzeniu.
Adapter współpracuje z zewnętrznym programatorem AVR ISP przez złącze 6-pin zgodne ze standardem Atmel albo 10-pin zgodne ze standardem STK200. Wersja A obejmuje samą płytkę PCB; podstawkę ZIF, złącza, przewód taśmowy, stabilizator, rezonator, elementy zasilania i pozostałe komponenty trzeba skompletować osobno.
Karta techniczna
AVT1462
Adapter warsztatowy z podstawką ZIF do programowania mikrokontrolerów AVR DIP przy użyciu zewnętrznego programatora ISP.
| Wersja | A – płytka drukowana PCB |
| Funkcja | adapter do programatorów AVR ISP |
| Podstawka | ZIF-40 / TEXTOOL40 |
| Obsługiwane obudowy | DIP8, DIP20, DIP28, DIP40 |
| Złącza programujące | ISP 6-pin Atmel, ISP 10-pin STK200 |
| Wybór programowanego układu | przewód taśmowy 10-żyłowy między złączem MASTER i złączami J4–J9 |
| Zasilanie adaptera | 5 V z USB-B lub 9–12 V z zewnętrznego zasilacza |
| Zasilanie programowanego układu | stabilizowane +5 V |
| Rezonator | kwarcowy 8 MHz |
| Płytka PCB | 89×73 mm |
Wersja
AVT1462 A – płytka PCB. Elementy elektroniczne, podstawka ZIF, złącza, przewód taśmowy i pozostałe komponenty z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 1 kΩ, SMD 1206
- C1, C4: 220 µF
- C2, C3: 100 nF, SMD 1206
- C5, C6: 15–33 pF, SMD 1206
- U1: 78L05
- D1: LED 3 mm zielona
- M1: mostek prostowniczy 1,5 A
- Q1: rezonator kwarcowy 8 MHz
- ZAS: gniazdo zasilania
- J2: gniazdo USB-B
- JP1: goldpin 1×3 + jumper
- Master, J4–J9: goldpin 2×5 pinów
- ISP1: goldpin 2×3 pinów
- ISP2: goldpin 2×5 pinów
- ZIF: podstawka TEXTOOL40
- Przewód taśmowy 10-żyłowy, dwa zaciskane wtyki Z-FC10
Notes
AVT1462 nie jest samodzielnym programatorem. Adapter zapewnia podstawkę ZIF, zasilanie, rezonator oraz połączenia sygnałów ISP, ale do programowania wymagany jest zewnętrzny programator AVR ISP.
Wybór programowanego mikrokontrolera wykonuje się przewodem taśmowym 10-żyłowym między złączem MASTER a odpowiednim złączem J4–J9. Przed uruchomieniem trzeba dobrać złącze do typu układu oraz sprawdzić pozycję mikrokontrolera w podstawce ZIF.
Montaż ma wyższą trudność ze względu na elementy SMD, złącza, podstawkę ZIF i przewód taśmowy. Warto lutować kolejno elementy niskie, zasilanie, złącza i dopiero na końcu elementy mechaniczne, które muszą leżeć równo na płytce.
Uwaga: Adapter wymaga zewnętrznego programatora AVR ISP. Przed programowaniem trzeba sprawdzić zgodność mikrokontrolera z wybranym złączem, orientację układu w podstawce ZIF i ustawienia programatora.
Najczęściej zadawane pytania
AVT1462 A zawiera wyłącznie płytkę PCB do projektu adaptera dla programatorów AVR ISP z podstawką ZIF. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Nie. AVT1462 jest adapterem z podstawką ZIF i złączami ISP. Do programowania potrzebny jest zewnętrzny programator AVR ISP.
Podstawka ZIF umożliwia szybkie wkładanie i wyjmowanie mikrokontrolerów DIP bez wyginania wyprowadzeń, co jest wygodne przy częstym programowaniu układów.
Projekt zawiera elementy SMD, wiele złączy, podstawkę ZIF oraz przewód taśmowy z wtykami. Wymaga dokładnego lutowania i sprawdzenia połączeń przed pierwszym użyciem.
