Uniwersalny adapter dla programatora PIC - PCB do projektu AVT 1614
- Programuj mikrokontrolery PIC DIP 8...40 pinów poza układem docelowym. AVT1614 A to płytka PCB do adaptera PICkit/ICSP; elementy kompletujesz osobno.
Uniwersalny adapter dla programatora PIC - płytka PCB do AVT1614

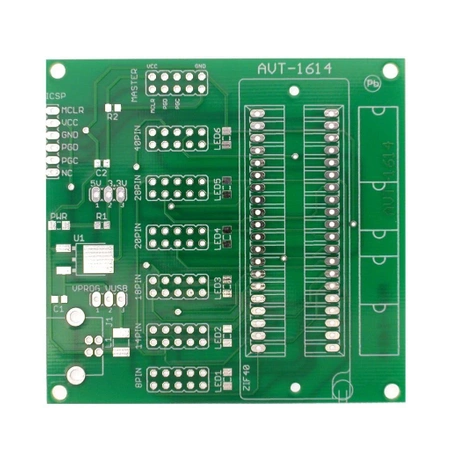

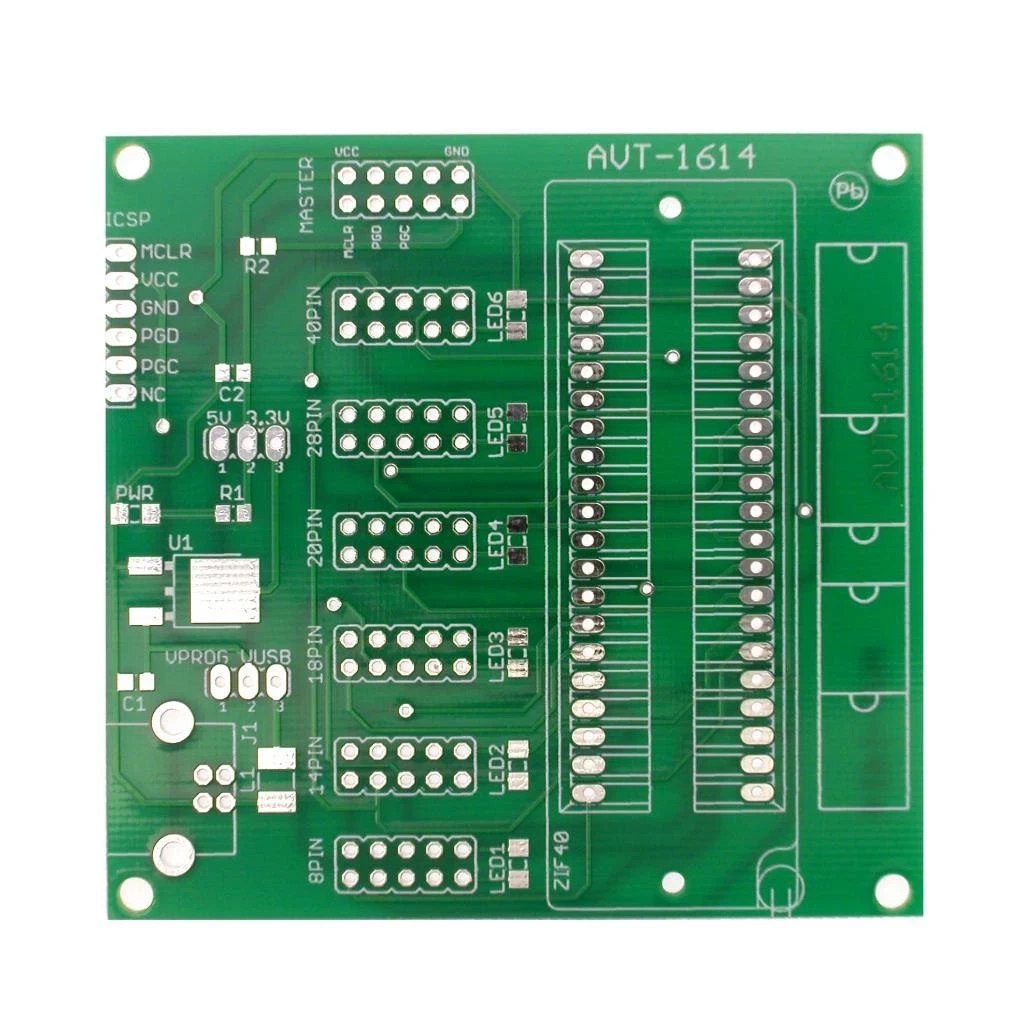

Płytka PCB do wykonania adaptera ZIF ułatwiającego programowanie mikrokontrolerów PIC w obudowach DIP.
Adapter ZIF do programatorów PIC ICSP
AVT1614 to projekt adaptera do programowania mikrokontrolerów PIC poza układem docelowym. Sprawdza się w pracowni, serwisie i podczas uruchamiania prototypów, gdy układ w obudowie DIP trzeba wygodnie zaprogramować przed wlutowaniem albo przed przełożeniem do podstawki w urządzeniu.
Adapter ma podstawkę ZIF, 6-pinowe złącze ICSP zgodne ze standardem PICkit oraz zestaw złączy dla obudów DIP od 8 do 40 wyprowadzeń. Zworki pozwalają wybrać źródło zasilania programowanego mikrokontrolera oraz napięcie 3,3 V lub 5 V. Wersja A obejmuje samą płytkę PCB; podstawkę ZIF, złącza, stabilizator, diody LED, elementy SMD i przewód połączeniowy trzeba skompletować osobno.
Karta techniczna
AVT1614
Uniwersalny adapter ZIF dla programatorów PIC ICSP, przeznaczony do programowania mikrokontrolerów PIC w obudowach DIP przed montażem w układzie docelowym.
| Wersja | A – płytka drukowana PCB |
| Funkcja | adapter do programowania mikrokontrolerów PIC poza układem docelowym |
| Obsługiwane obudowy | DIP 8...40 pinów |
| Typ podstawki | ZIF |
| Interfejs programatora | ICSP 6-pin, standard PICkit |
| Zgodne programatory | AVT5279, PICkit-2, PICkit-3 i zgodne |
| Wybór układu | przewód 10-żyłowy między MASTER a złączem 8PIN...40PIN |
| Źródło zasilania programowanego układu | programator ICSP lub port USB |
| Napięcie programowanego układu | 3,3 V lub 5 V, wybierane zworką |
| Sygnalizacja zasilania | dioda LED PWR |
| Sygnalizacja wybranej podstawki | diody LED D1...D6 |
| Płytka PCB | 74×71 mm |
Wersja
AVT1614 A – płytka PCB. Elementy elektroniczne, podstawkę ZIF, złącza, stabilizator, diody LED, przewód połączeniowy i zworki z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2: 470 Ω, SMD 0805
- C1, C2: 100 nF, SMD 0805
- U1: LM1117-3V3
- PWR: dioda LED zielona, SMD 1206
- LED1...LED6: dioda LED żółta, SMD 1206
- CON1: gniazdo USB-B
- JP1: goldpin 1×3 + zworka
- MASTER, 8PIN...40PIN: listwy goldpin 2×5 pinów
- L1: koralik ferrytowy
- Podstawka ZIF
- Przewód 10-żyłowy zakończony wtykami Z-FC10
Notes
Adapter nie jest samodzielnym programatorem. Do pracy wymaga zewnętrznego programatora ICSP, np. AVT5279, PICkit-2, PICkit-3 albo zgodnego interfejsu.
Zworka JP1 wybiera sposób zasilania programowanego mikrokontrolera. Przed włożeniem układu do podstawki trzeba sprawdzić ustawienie zasilania oraz zgodność napięcia 3,3 V lub 5 V z programowanym PIC.
Wybór obudowy odbywa się przez podłączenie przewodu 10-żyłowego między złączem MASTER a odpowiednim złączem 8PIN...40PIN. Diody LED D1...D6 pomagają kontrolować wybraną sekcję podstawki.
Przy programowaniu układów PIC trzeba zawsze sprawdzić pinout konkretnego mikrokontrolera i zgodność sygnałów ICSP. Adapter ułatwia połączenie, ale nie zastępuje weryfikacji typu programowanego układu.
Uwaga: Przed programowaniem trzeba upewnić się, że wybrane napięcie zasilania, położenie układu w podstawce ZIF i podłączenie przewodu 10-żyłowego odpowiadają konkretnemu mikrokontrolerowi PIC. Błędna konfiguracja może uniemożliwić programowanie albo uszkodzić układ.
Najczęściej zadawane pytania
AVT1614 A zawiera wyłącznie płytkę PCB do projektu uniwersalnego adaptera dla programatora PIC. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Nie. AVT1614 jest adapterem do programatora ICSP. Ułatwia programowanie układów PIC w podstawce ZIF, ale wymaga podłączenia zewnętrznego programatora, np. PICkit lub zgodnego.
Adapter jest przeznaczony do mikrokontrolerów PIC w obudowach DIP od 8 do 40 wyprowadzeń. Wybór sekcji odbywa się przez przewód 10-żyłowy między MASTER a odpowiednim złączem.
Tak. Adapter umożliwia wybór napięcia 3,3 V albo 5 V, co pozwala dopasować zasilanie do programowanego mikrokontrolera.
Podstawka ZIF ułatwia częste wkładanie i wyjmowanie mikrokontrolerów DIP bez wyginania wyprowadzeń i bez zużywania zwykłej podstawki precyzyjnej.
