Adapter dla programatorów AVR ISP - 6 podstawek DIL - PCB do projektu AVT 1452
- Programuj popularne mikrokontrolery AVR w obudowach DIP poza układem docelowym. AVT1452 A to płytka PCB adaptera z 6 podstawkami DIL; elementy kompletujesz osobno.
Adapter dla programatorów AVR ISP - 6 podstawek DIL - płytka PCB do AVT1452
Pozwala zbudować adapter do programowania popularnych mikrokontrolerów AVR w obudowach DIP poza układem docelowym.
Adapter warsztatowy do AVR ISP

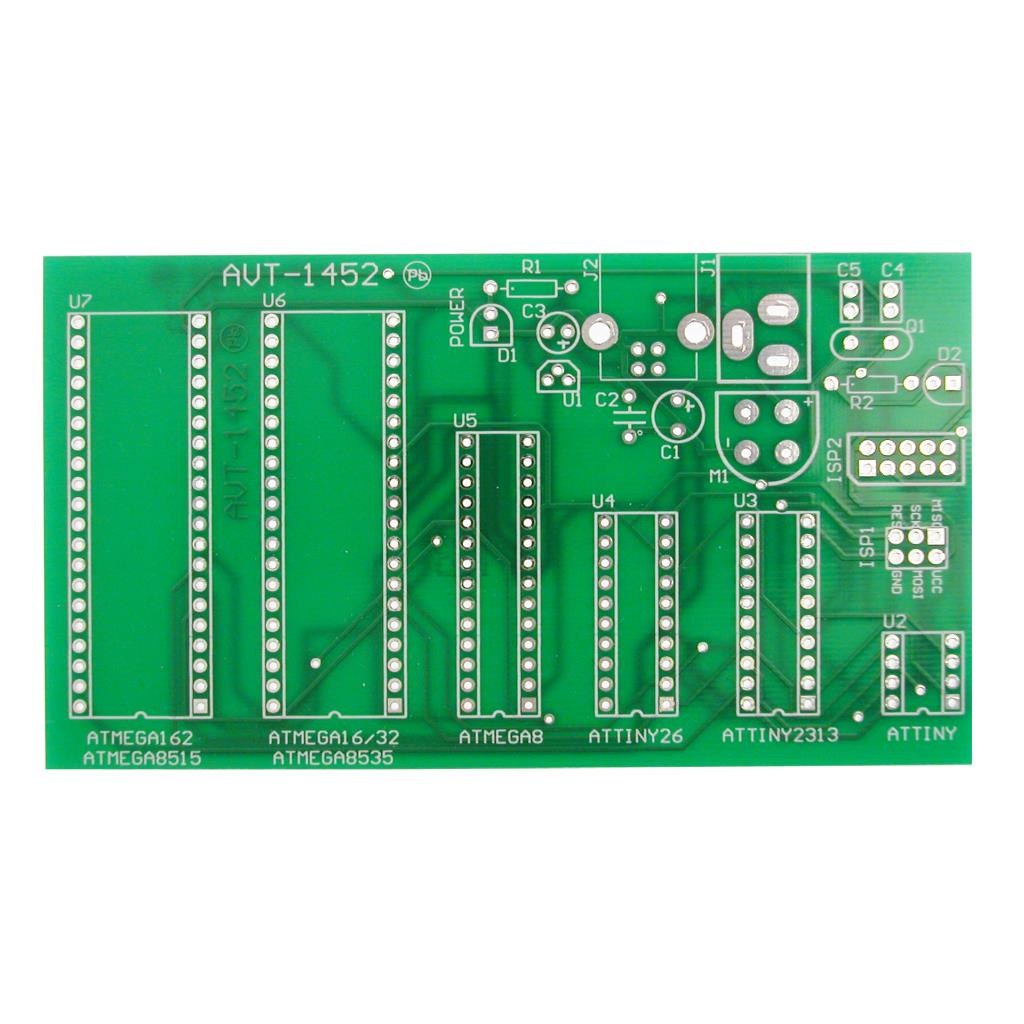

AVT1452 to adapter dla programatorów AVR ISP, który umożliwia programowanie mikrokontrolerów AVR w obudowach DIP bez montowania ich w układzie docelowym. Płytka zawiera pola pod sześć podstawek DIL, rezonator kwarcowy 8 MHz oraz stabilizowany tor zasilania +5 V dla programowanego układu.
Adapter obsługuje dwa popularne standardy złączy programujących: 6-pinowe ISP zgodne ze standardem Atmel oraz 10-pinowe ISP zgodne ze standardem STK200. Wersja A obejmuje samą płytkę PCB; podstawki, złącza, stabilizator, elementy pasywne, rezonator, diody LED i pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1452
Adapter warsztatowy do programowania mikrokontrolerów AVR w obudowach DIL/DIP przy użyciu zewnętrznego programatora ISP.
| Wersja | A – płytka drukowana PCB |
| Funkcja | adapter do programatorów AVR ISP |
| Obsługiwane obudowy | DIP8, DIP20, DIP28, DIP40 |
| Podstawki | 6 podstawek DIL |
| Złącza programujące | ISP 6-pin Atmel, ISP 10-pin STK200 |
| Zasilanie adaptera | 9–12 VDC lub USB-B |
| Zasilanie programowanego układu | stabilizowane +5 V |
| Rezonator | kwarcowy 8 MHz |
| Płytka PCB | 117×64 mm |
Wersja
AVT1452 A – płytka PCB. Elementy elektroniczne, złącza i podstawki z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 1 kΩ
- R2: 510 Ω
- C1: 220 µF
- C2: 100 nF
- C3: 100 µF
- C4, C5: 33 pF
- U1: 78L05
- D1: dioda LED zielona
- D2: dioda LED czerwona
- M1: mostek prostowniczy
- Q1: rezonator kwarcowy 8 MHz
- J1: gniazdo zasilania
- J2: gniazdo USB-B
- ISP1: listwa goldpin 2×6 pinów
- ISP2: gniazdo Z-WS10G
- Podstawka DIL40 – 2 szt.
- Podstawka DIL28
- Podstawka DIL20 – 2 szt.
- Podstawka DIL8
Notes
Adapter wymaga zewnętrznego programatora AVR ISP. Sama płytka nie zastępuje programatora — pełni rolę podstawki warsztatowej, która zapewnia zasilanie, rezonator i połączenia sygnałów ISP dla mikrokontrolera w obudowie DIP.
Do zasilania można użyć zewnętrznego zasilacza 9–12 VDC przez gniazdo J1 albo portu USB-B. Mostek prostowniczy na wejściu J1 ułatwia podłączenie zasilacza stałonapięciowego bez ryzyka błędnej polaryzacji na tym wejściu.
Zamiast zwykłych podstawek precyzyjnych można zastosować podstawki ZIF, jeśli adapter ma być często używany w serwisie lub warsztacie do szybkiej wymiany programowanych mikrokontrolerów.
Uwaga: Adapter współpracuje z zewnętrznym programatorem AVR ISP. Przed programowaniem trzeba dobrać właściwą podstawkę dla obudowy mikrokontrolera i sprawdzić zgodność wyprowadzeń z dokumentacją układu.
Najczęściej zadawane pytania
AVT1452 A zawiera wyłącznie płytkę PCB do projektu adaptera dla programatorów AVR ISP. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Nie. AVT1452 jest adapterem do zewnętrznego programatora AVR ISP. Ułatwia programowanie mikrokontrolerów w obudowach DIP poza układem docelowym.
Adapter ma 6-pinowe złącze ISP zgodne ze standardem Atmel oraz 10-pinowe złącze ISP zgodne ze standardem STK200.
Tak. W projekcie można zastosować podstawki ZIF zamiast zwykłych podstawek DIL, co ułatwia częste wkładanie i wyjmowanie programowanych mikrokontrolerów.
