Moduł Odbiornika Bluetooth Audio - 5V - do głośnika bezprzewodowego DIY

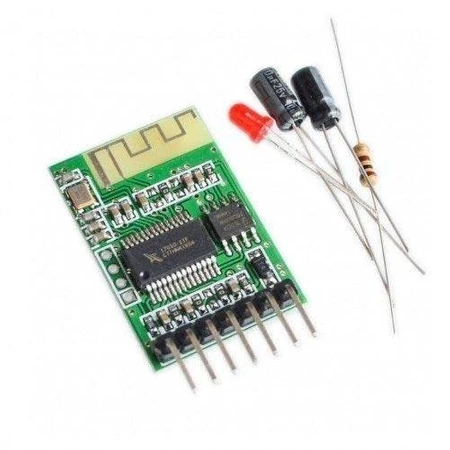

Moduł odbiornika Bluetooth Audio.

Zasilanie 5V, wbudowana antena Bluetooth. Interfejs wyjściowy 7 PIN o standardowym rastrze 2.54mm. Moduł można wykorzystać do budowy bezprzewodowego głośnika BT, systemu głośnomówiącego do samochodu i wiele innych.

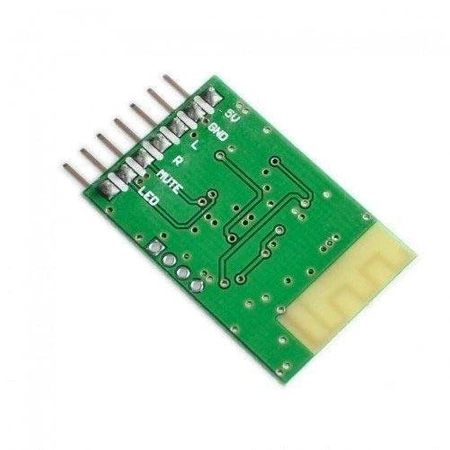

Wyprowadzenia:

• 5V - zasilanie
• GND - masa
• L - lewy głośnik
• R- prawy głośnik
• MUTE
• LED - do zalutowania diody informującej nas o stanie połączenia bluetooth.

Wymiary: 30x20x3 mm.

Moduły Bluetooth są modułami prądowymi i wrażliwymi na zasilanie, dlatego aby uniknąć problemów zalecany skorzystanie z poniższych wskazówek. Podczas budowy głośnika bezprzewodowego, lub po prostu głośnika z modułem Bluetooth najważniejsze jest zasilanie. Dodatkowo zasilanie z jednego źródła napięciowego modułu bluetooth i wzmacniacza powoduje występowanie szumów. Jeżeli napotkałeś na podobne problemy przylutuj kondensator elektrolityczny do zasilania modułu - 5V i GND o pojemności co najmniej 2000uF. Dalej można wykorzystać jeden ze sposobów:

I. Najlepszym wyjściem, gdy moduł i wzmacniacz chcemy zasilić z jednego źródła napięciowego jest wykorzystanie przetwornicy DC-DC Step-Down, lub Step-Up w zależności od konfiguracji i zasilenie modułu przez przetwornicę.

II. Separacja napięć. Moduł BT zasilamy niezależnym źródłem zasilania, a wzmacniacz innym co daje nam oddzielną masę na układach co może zmniejszyć zakłócenia, jednak zalecamy mniej inwazyjne i skomplikowane I rozwiązanie.
