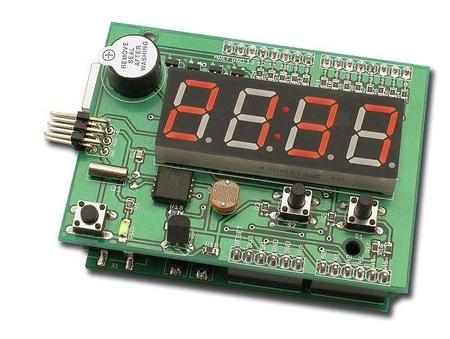

Moduł LED 4-cyfrowy z RTC i DS18B20 dla Arduino - zlutowany KIT AVT 1616
- Panel LED ułatwi uruchamianie projektów Arduino z zegarem RTC, temperaturą, przyciskami i sygnalizacją. AVT1616 C to zlutowany układ do nałożenia na płytkę bazową.
Nakładka AVTduino z wyświetlaczem i czujnikami - zlutowany AVT1616
Zlutowany moduł Arduino z 4-cyfrowym LED, RTC, DS18B20, fotorezystorem, buzzerem i przyciskami.
Zlutowany panel LED do projektów AVTduino/Arduino

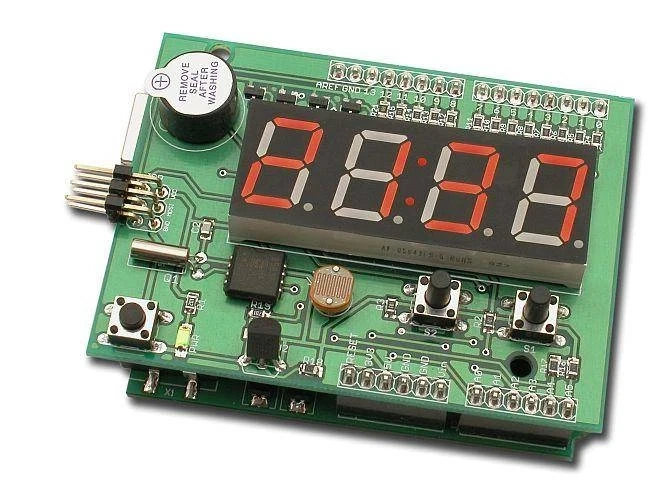

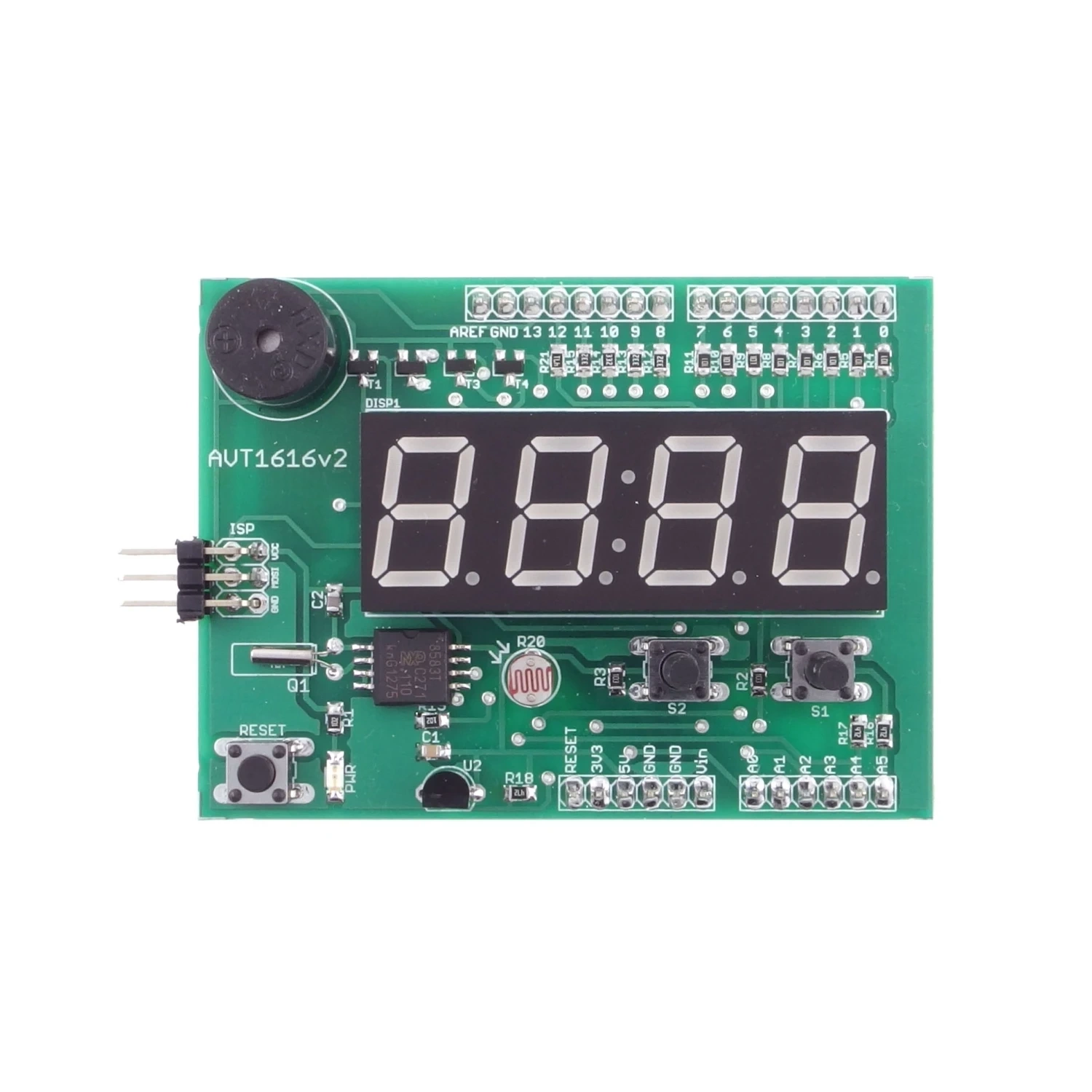

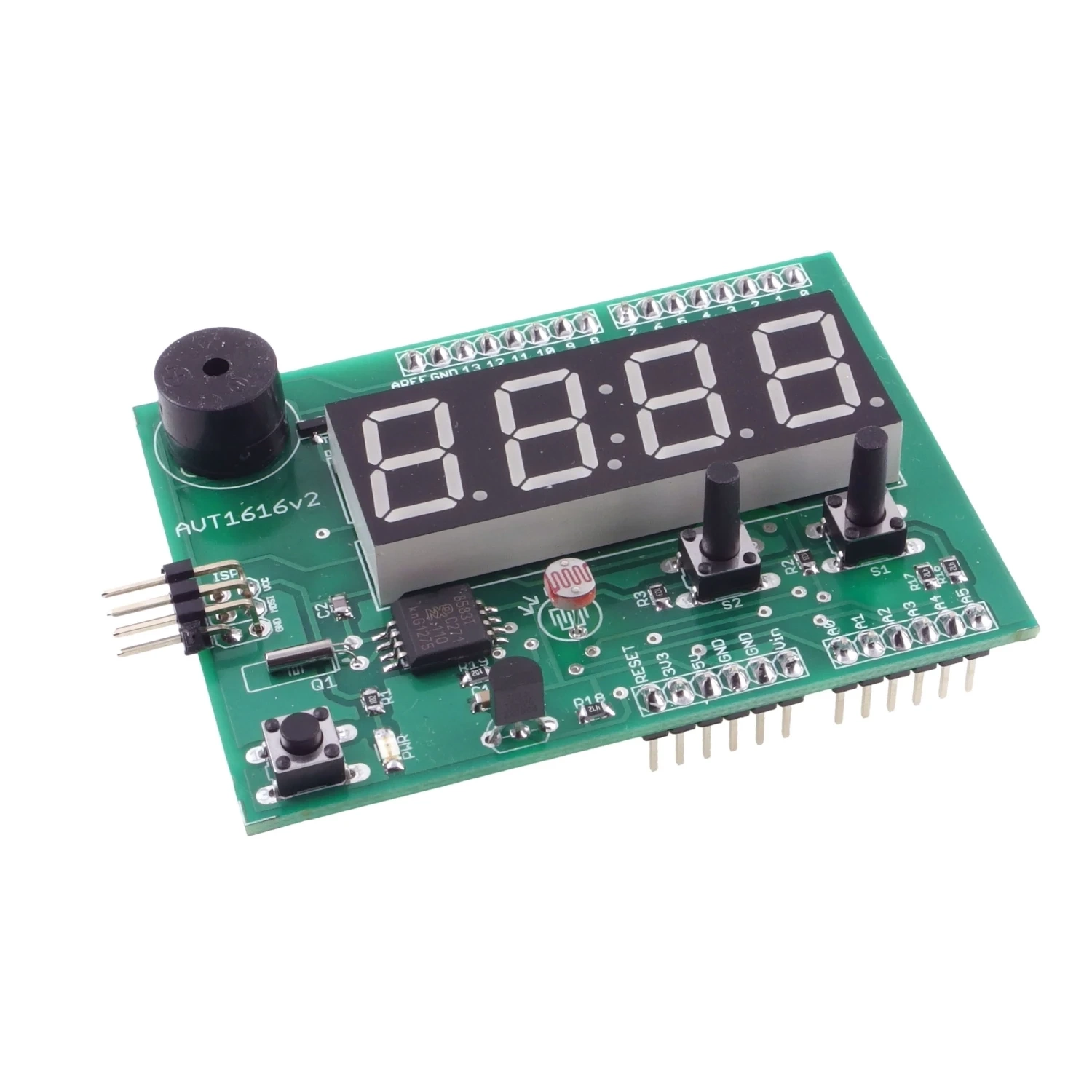

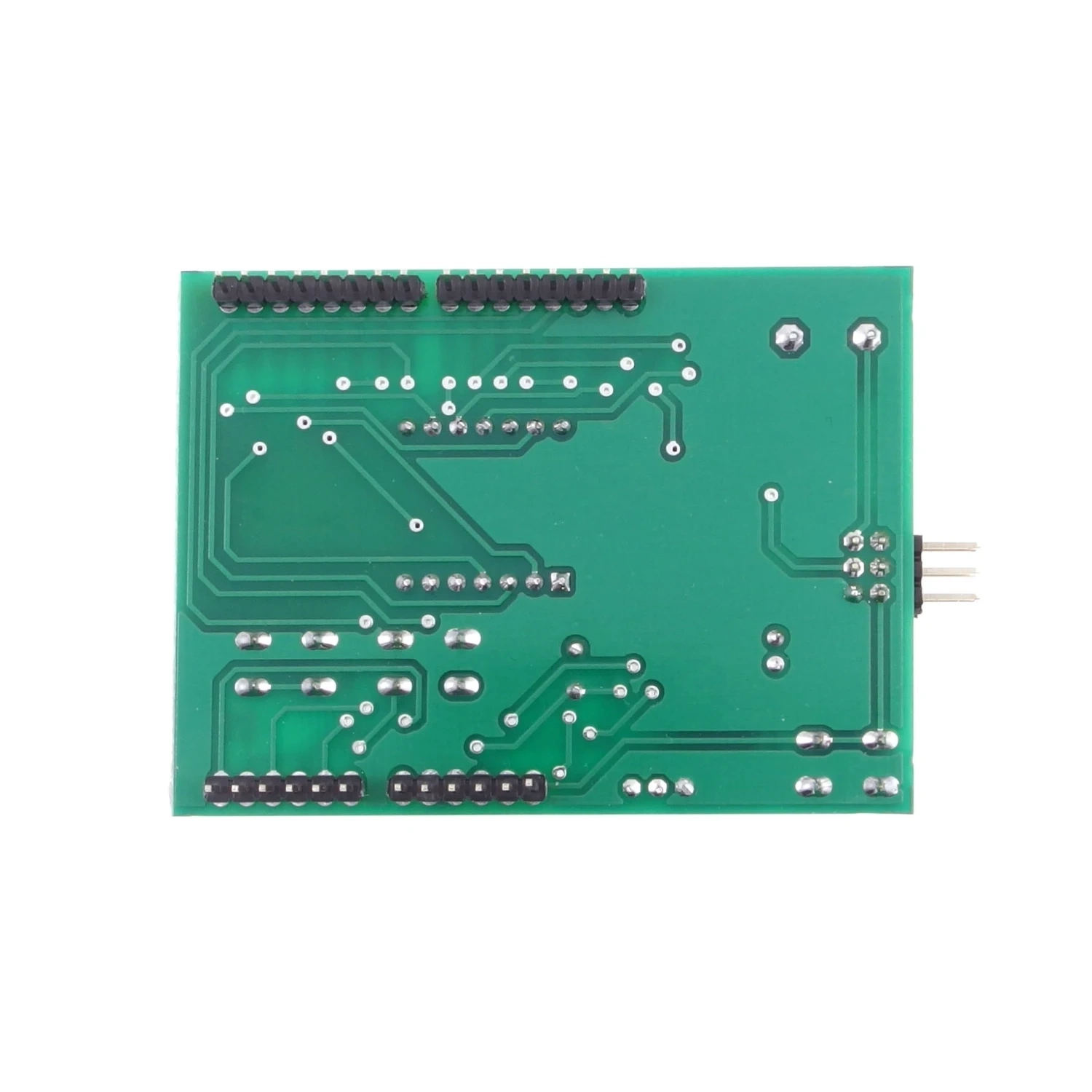

AVT1616 C to zlutowana nakładka, która dodaje do płytki bazowej AVTduino/Arduino 4-cyfrowy wyświetlacz LED, zegar RTC, czujnik temperatury DS18B20, fotorezystor, buzzer i przyciski użytkownika. Moduł ułatwia budowę zegara, termometru, licznika czasu lub prostego panelu obsługi.
Układ wymaga połączenia z płytką główną systemu i programu obsługującego wyświetlacz oraz peryferia. Wersja C nie jest samodzielnym urządzeniem z mikrokontrolerem; to zlutowany moduł rozszerzeń do zastosowania w projekcie Arduino.
Karta techniczna
AVT1616
Zlutowana nakładka dla AVTduino/Arduino z wyświetlaczem LED, zegarem RTC, czujnikiem temperatury, fotorezystorem, buzzerem i przyciskami użytkownika.
| Wersja | C – zlutowany układ |
| Typ modułu | nakładka dla płytki bazowej AVTduino/Arduino |
| Wyświetlacz | 4-cyfrowy wyświetlacz LED ze wspólną anodą |
| Zegar czasu rzeczywistego | PCF8583, interfejs I2C |
| Pomiar temperatury | DS18B20, interfejs 1-Wire |
| Elementy interfejsu | RESET, 2 przyciski użytkownika, buzzer, dioda PWR |
| Czujnik światła | fotorezystor do wejścia analogowego |
| Złącza | ISP i goldpiny do połączenia z płytką bazową |
| Zasilanie | 5 VDC z płytki głównej systemu |
| Płytka PCB | 54×71 mm |
Wersja
AVT1616 C – zlutowany układ. Wersja zawiera zmontowaną nakładkę LED dla AVTduino/Arduino z wyświetlaczem 4-cyfrowym, RTC PCF8583, czujnikiem DS18B20, fotorezystorem, buzzerem, przyciskami, diodą PWR i listwami połączeniowymi. Układ wymaga płytki bazowej oraz programu obsługującego peryferia.
Notes
AVT1616 jest nakładką do płytki bazowej AVTduino. Zasilanie 5 VDC oraz sygnały sterujące pochodzą z płytki głównej systemu.
Wyświetlacz LED pozwala budować projekty z czytelnym odczytem liczbowym, a RTC PCF8583 i kwarc 32,768 kHz umożliwiają realizację zegara lub funkcji czasu.
DS18B20 i fotorezystor rozszerzają moduł o pomiar temperatury oraz reakcję na poziom światła, co przydaje się w prostych aplikacjach pomiarowych i demonstracyjnych.
Zlutowany układ nie jest kompletnym samodzielnym urządzeniem. Do pracy wymaga płytki bazowej, zasilania 5 VDC i programu obsługującego wyświetlacz oraz pozostałe peryferia.
Uwaga: Moduł jest przeznaczony do pracy z płytką bazową AVTduino/Arduino i zasilaniem 5 VDC. Przed uruchomieniem trzeba sprawdzić zgodność połączeń goldpin, aby nie uszkodzić płytki bazowej ani nakładki.
Najczęściej zadawane pytania
AVT1616 C to zlutowana nakładka LED dla AVTduino/Arduino z wyświetlaczem, RTC, DS18B20, fotorezystorem, buzzerem, przyciskami i złączami. Wymaga płytki bazowej oraz programu obsługującego peryferia.
Nie. To zlutowany moduł rozszerzeń, który pracuje jako nakładka na płytkę bazową AVTduino/Arduino.
Do budowy zegara, termometru, prostego panelu sterowania, licznika czasu, stanowiska edukacyjnego lub projektu Arduino z wyświetlaczem LED, RTC i czujnikami.
Moduł ma 4-cyfrowy wyświetlacz LED, zegar RTC PCF8583, czujnik DS18B20, fotorezystor, buzzer, diodę PWR, RESET i dwa przyciski użytkownika.
Moduł jest zasilany napięciem 5 VDC z płytki głównej systemu AVTduino/Arduino.
