Moduł LED 4-cyfrowy z RTC i DS18B20 dla Arduino - PCB do projektu AVT 1616
- Moduł LED rozszerzy Arduino o 4-cyfrowy wyświetlacz, RTC, DS18B20, przyciski, buzzer i fotorezystor. Wersja A zawiera PCB do AVT1616; elementy kompletujesz osobno.
Nakładka AVTduino z wyświetlaczem i czujnikami - płytka PCB do AVT1616
Płytka PCB do wykonania nakładki Arduino z 4-cyfrowym LED, zegarem RTC, termometrem i elementami interfejsu.
Panel LED do zegara, termometru i prototypów Arduino
AVT1616 to projekt nakładki dla płytki bazowej AVTduino, która rozszerza platformę Arduino o 4-cyfrowy wyświetlacz LED, zegar czasu rzeczywistego RTC, czujnik temperatury DS18B20, fotorezystor, buzzer i przyciski użytkownika. Moduł sprawdza się przy budowie zegara, termometru, prostego panelu sterowania, licznika czasu albo stanowiska do nauki obsługi peryferiów Arduino.
Wyświetlacz LED pracuje w trybie multipleksowanym, układ PCF8583 komunikuje się przez I2C, a DS18B20 przez 1-Wire. Dwa przyciski mogą służyć do wprowadzania nastaw lub obsługi menu, a buzzer i fotorezystor rozszerzają możliwości prostych aplikacji pomiarowo-sygnalizacyjnych. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne, wyświetlacz, układy scalone, przyciski i listwy goldpin trzeba skompletować osobno.
Karta techniczna
AVT1616
Nakładka dla AVTduino/Arduino z wyświetlaczem LED, zegarem RTC, czujnikiem temperatury, fotorezystorem, buzzerem i przyciskami użytkownika.
| Wersja | A – płytka drukowana PCB |
| Typ modułu | nakładka dla płytki bazowej AVTduino/Arduino |
| Wyświetlacz | 4-cyfrowy wyświetlacz LED ze wspólną anodą |
| Zegar czasu rzeczywistego | PCF8583, interfejs I2C |
| Pomiar temperatury | DS18B20, interfejs 1-Wire |
| Elementy interfejsu | RESET, 2 przyciski użytkownika, buzzer, dioda PWR |
| Czujnik światła | fotorezystor do wejścia analogowego |
| Złącza | ISP i goldpiny do połączenia z płytką bazową |
| Zasilanie | 5 VDC z płytki głównej systemu |
| Płytka PCB | 54×71 mm |
Wersja

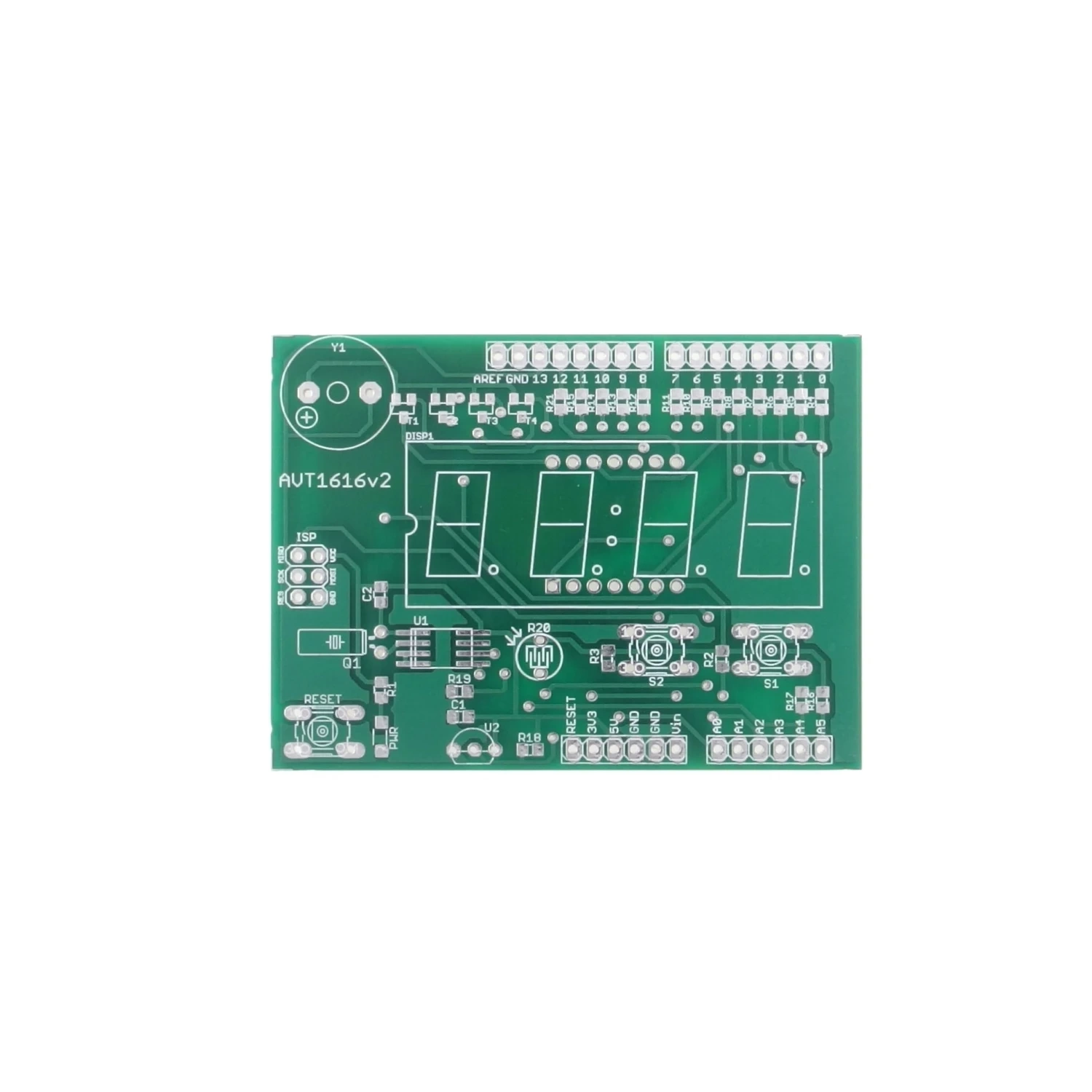

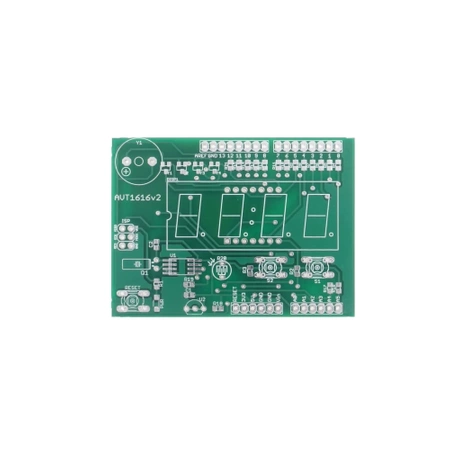

AVT1616 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R19: 1 kΩ SMD 0805
- R2, R3: 10 kΩ SMD 0805
- R4–R11: 100 Ω SMD 0805
- R12–R15: 3,3 kΩ SMD 0805
- R16–R18: 4,7 kΩ SMD 0805
- R20: fotorezystor
- R21: 470 Ω SMD 0805
- C1: 100 nF SMD 0805
- C2: 22 pF SMD 0805
- U1: PCF8583
- U2: DS18B20
- PWR: dioda LED SMD 1206
- DISP1: wyświetlacz LED typu AF5643
- Q1: rezonator kwarcowy 32,768 kHz
- Y1: przetwornik piezo z generatorem 5 V
- S1–S2: przycisk microswitch 10 mm
- RESET: przycisk microswitch 1 mm
- J1–J3, POWER: listwa goldpin
Notes
AVT1616 jest nakładką do płytki bazowej AVTduino. Zasilanie 5 VDC oraz sygnały sterujące pochodzą z płytki głównej systemu.
Wyświetlacz LED pozwala budować projekty z czytelnym odczytem liczbowym, a RTC PCF8583 i kwarc 32,768 kHz umożliwiają realizację zegara lub funkcji czasu.
DS18B20 i fotorezystor rozszerzają moduł o pomiar temperatury oraz reakcję na poziom światła, co przydaje się w prostych aplikacjach pomiarowych i demonstracyjnych.
Przyciski S1 i S2 mogą służyć do nastaw, obsługi menu lub wyboru trybu pracy programu Arduino, a buzzer do krótkiej sygnalizacji dźwiękowej.
Uwaga: Moduł jest przeznaczony do pracy z płytką bazową AVTduino/Arduino i zasilaniem 5 VDC. Przed uruchomieniem trzeba sprawdzić zgodność połączeń goldpin, aby nie uszkodzić płytki bazowej ani nakładki.
Najczęściej zadawane pytania
AVT1616 A zawiera wyłącznie płytkę PCB do projektu nakładki LED dla AVTduino/Arduino. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do budowy zegara, termometru, prostego panelu sterowania, licznika czasu, stanowiska edukacyjnego lub projektu Arduino z wyświetlaczem LED, RTC i czujnikami.
Nie. AVT1616 jest nakładką dla płytki bazowej AVTduino/Arduino i wymaga programu działającego na mikrokontrolerze płytki głównej.
Moduł ma 4-cyfrowy wyświetlacz LED, zegar RTC PCF8583, czujnik DS18B20, fotorezystor, buzzer, diodę PWR, RESET i dwa przyciski użytkownika.
Moduł jest zasilany napięciem 5 VDC z płytki głównej systemu AVTduino/Arduino.
