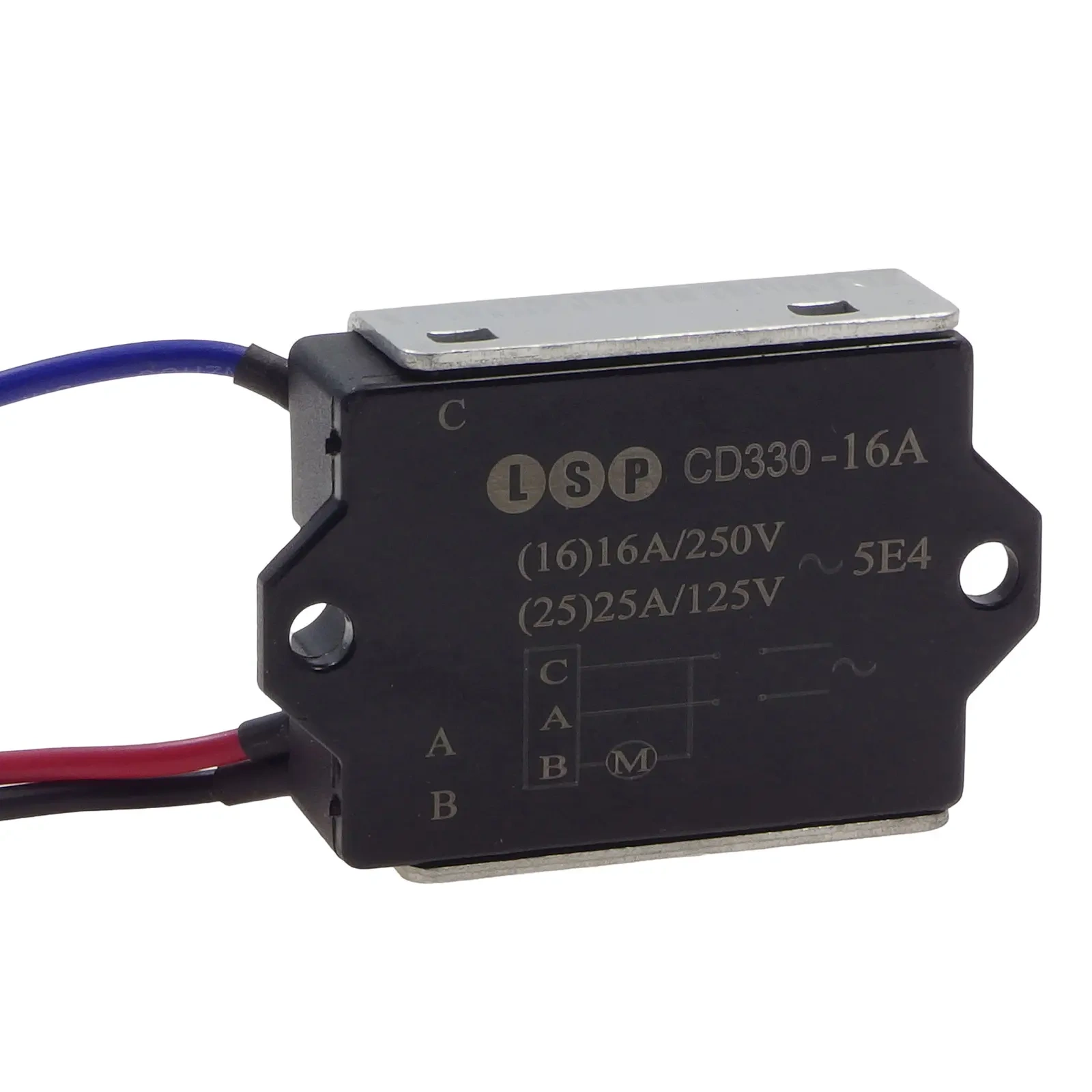

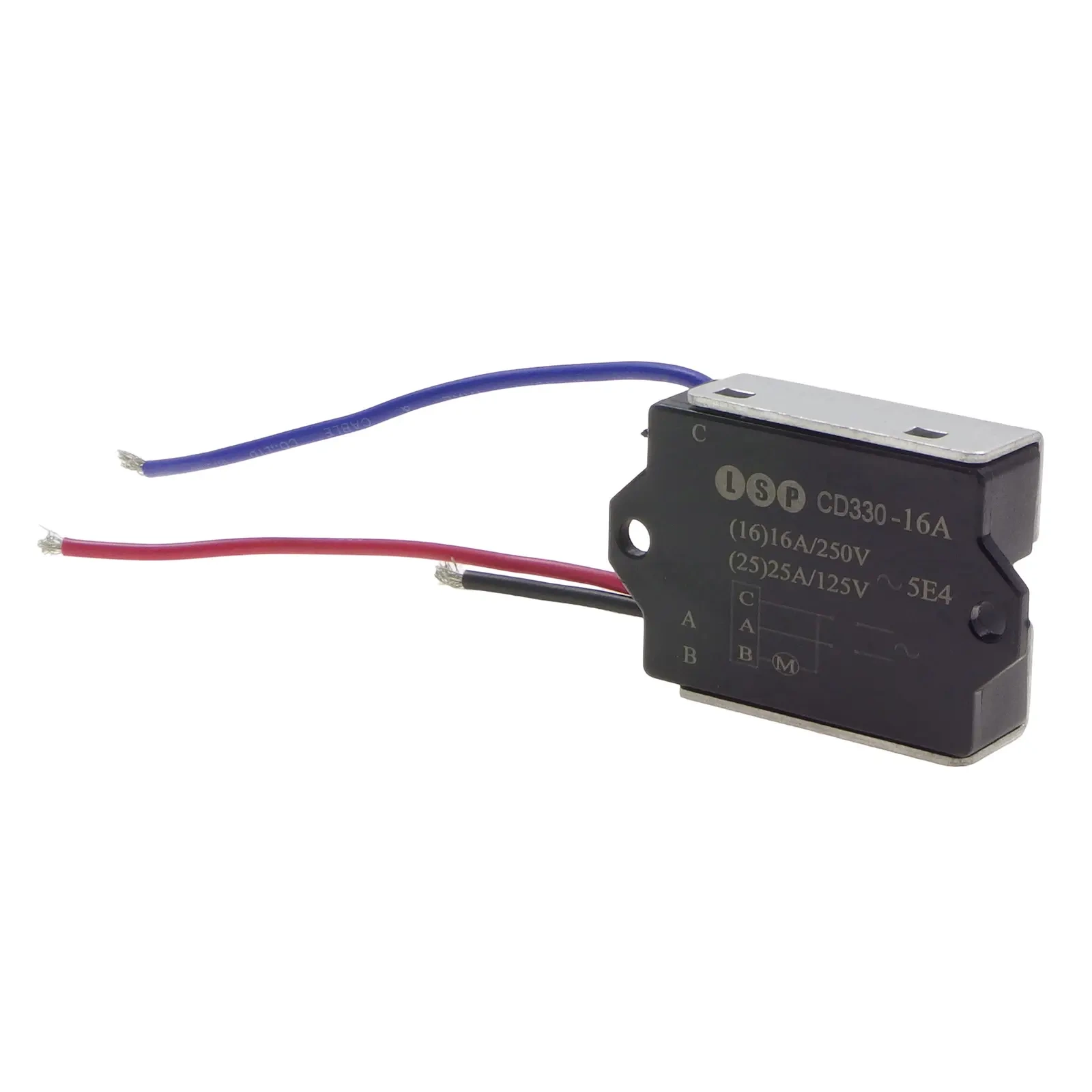

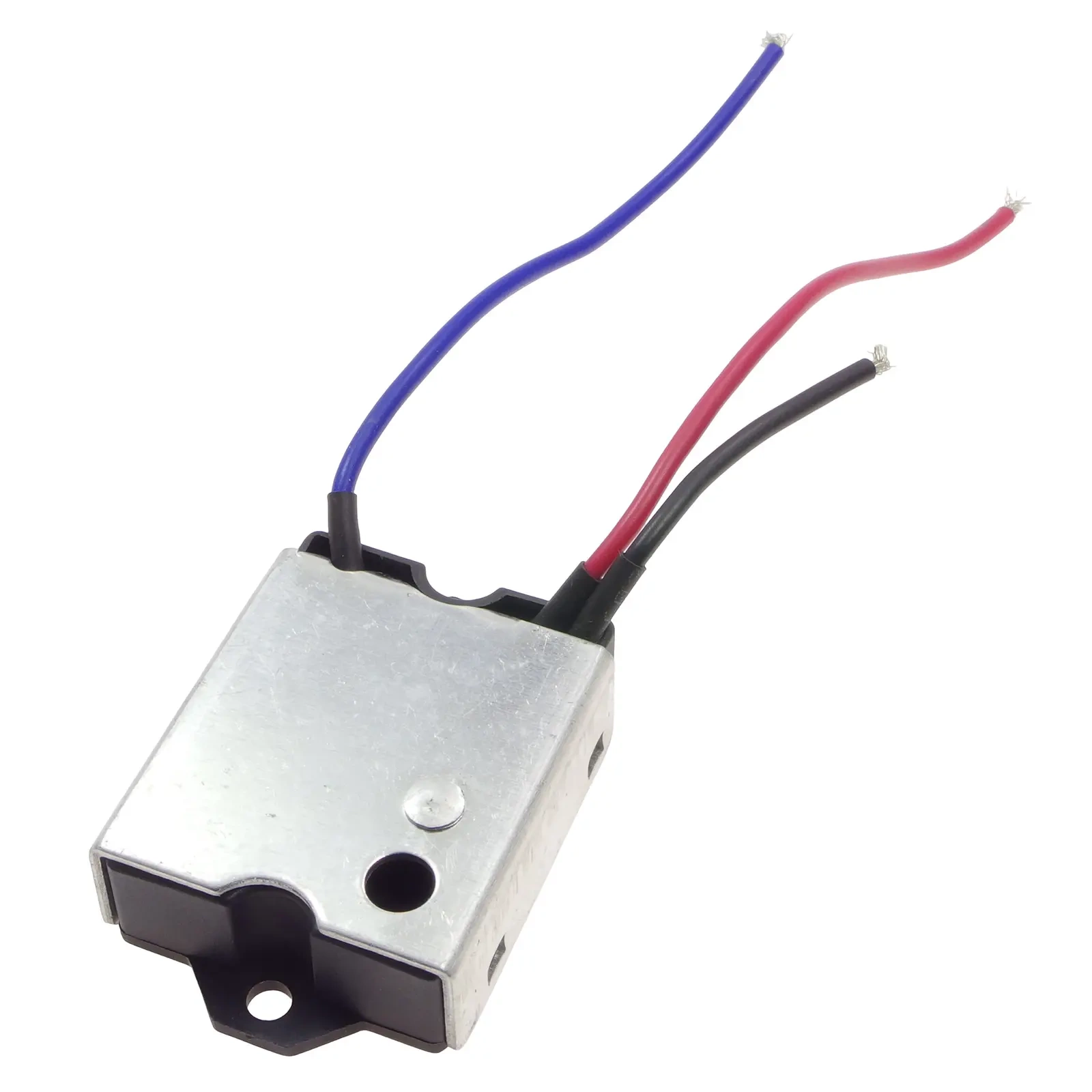

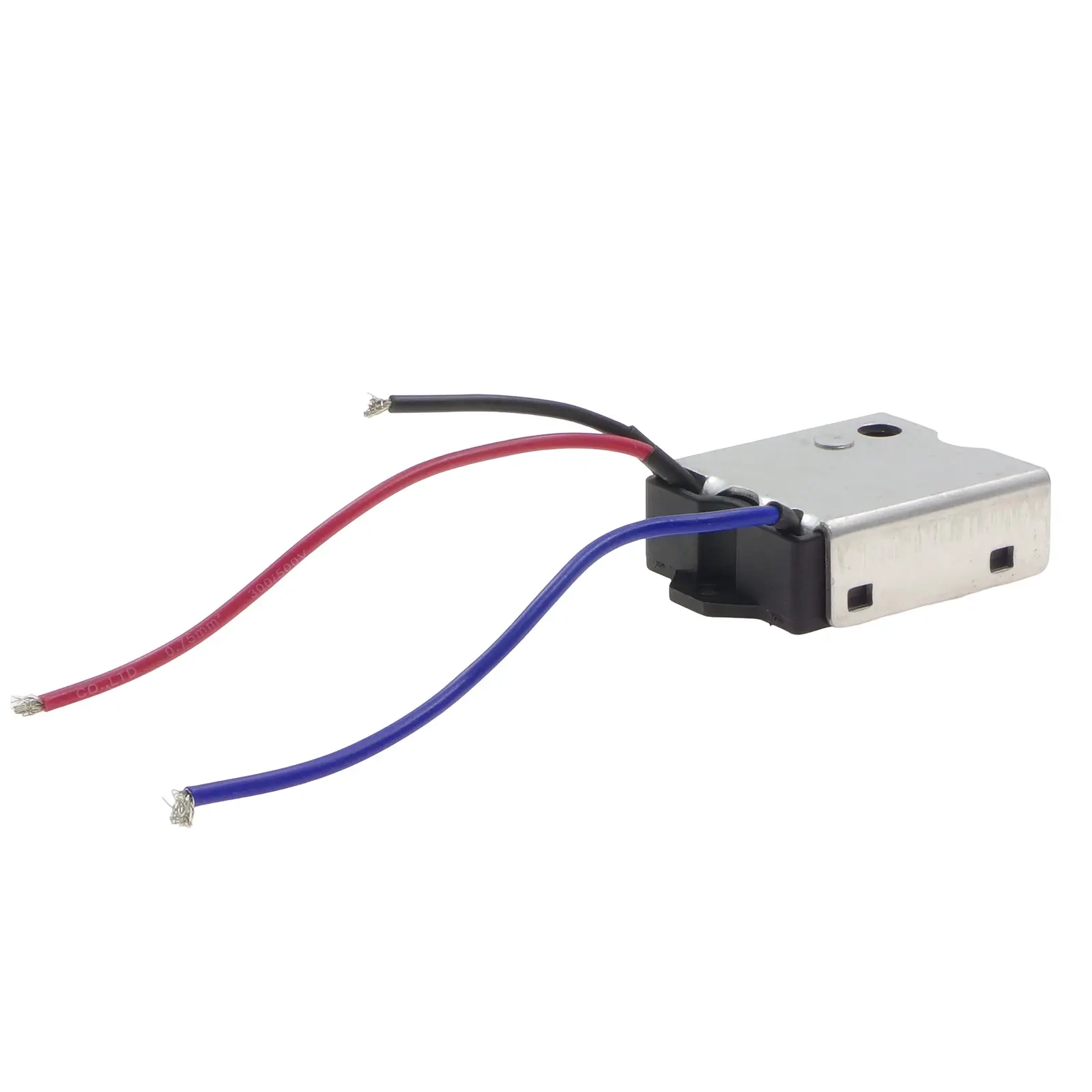

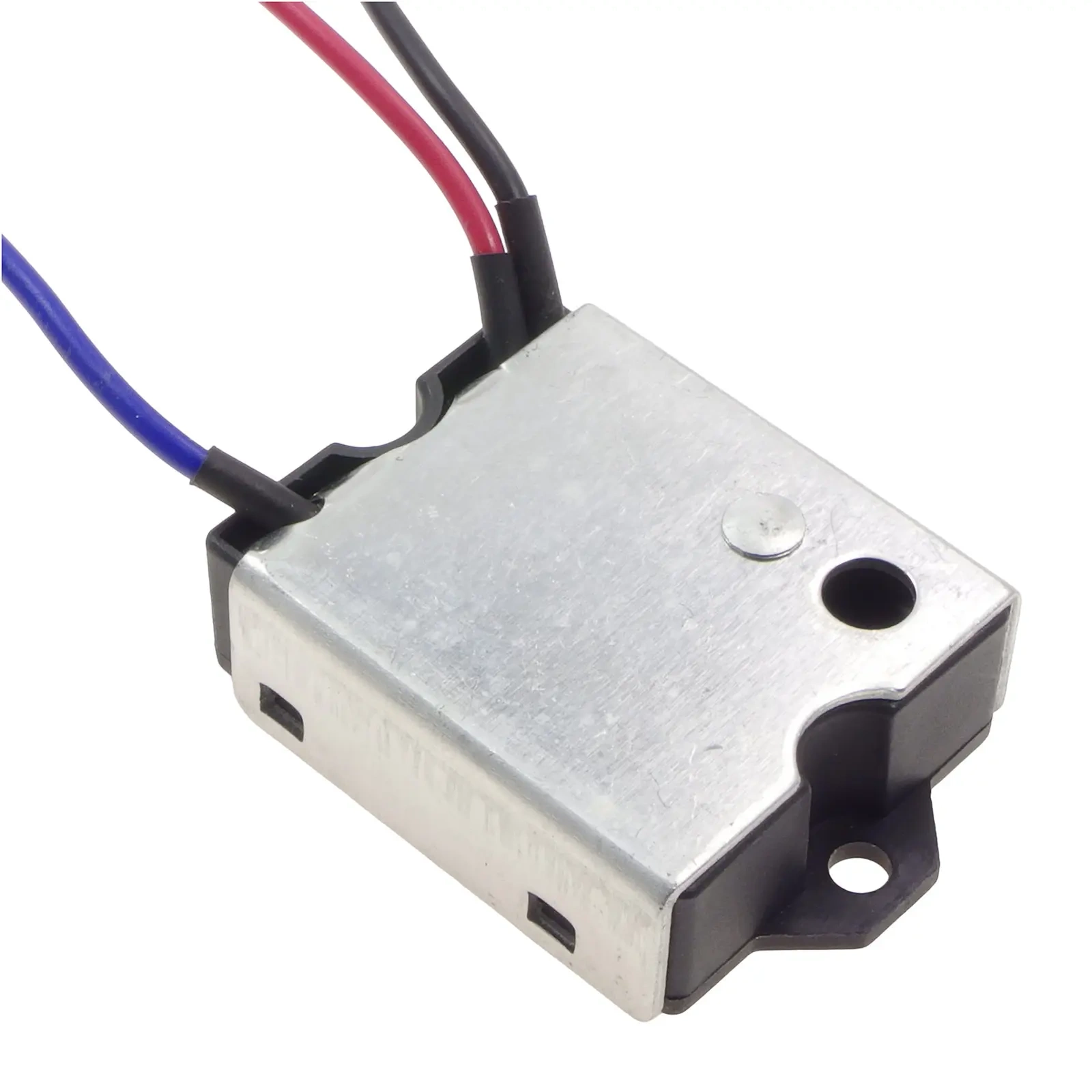

Moduł łagodnego rozruchu do narzędzi z silnikiem komutatorowym

Moduł ogranicza prąd w pierwszych chwilach pracy, dzięki czemu silnik rozpędza się stopniowo zamiast szarpnąć. Chroni to wirnik, łożyska i przekładnię, a przy narzędziach ręcznych także nadgarstek operatora.

Stosuje się go w szlifierkach kątowych i stołowych, wiertarkach, polerkach i wyrzynarkach. Moduł mierzy 35 × 43 × 15 mm i waży 30 g.

Specyfikacja techniczna

• typ: moduł łagodnego rozruchu
• obciążalność: 16 A przy 250 V, 25 A przy 125 V
• trwałość łączeniowa: 5 x 10⁴ cykli
• wymiary: 35 x 43 x 15 mm
• masa: 30 g

Skąd bierze się szarpnięcie przy rozruchu

Nieruchomy wirnik silnika komutatorowego nie wytwarza siły przeciwelektromotorycznej, więc w pierwszej chwili po włączeniu ogranicza go wyłącznie rezystancja uzwojenia. Prąd rozruchowy sięga wtedy wielokrotności prądu pracy, a moment narasta gwałtownie.

Skutkiem jest szarpnięcie odczuwalne w narzędziu ręcznym oraz obciążenie udarowe przekładni i łożysk. Łagodny rozruch rozkłada narastanie momentu w czasie, co wydłuża żywotność mechanizmu i ogranicza zapadanie napięcia w instalacji przy starcie.

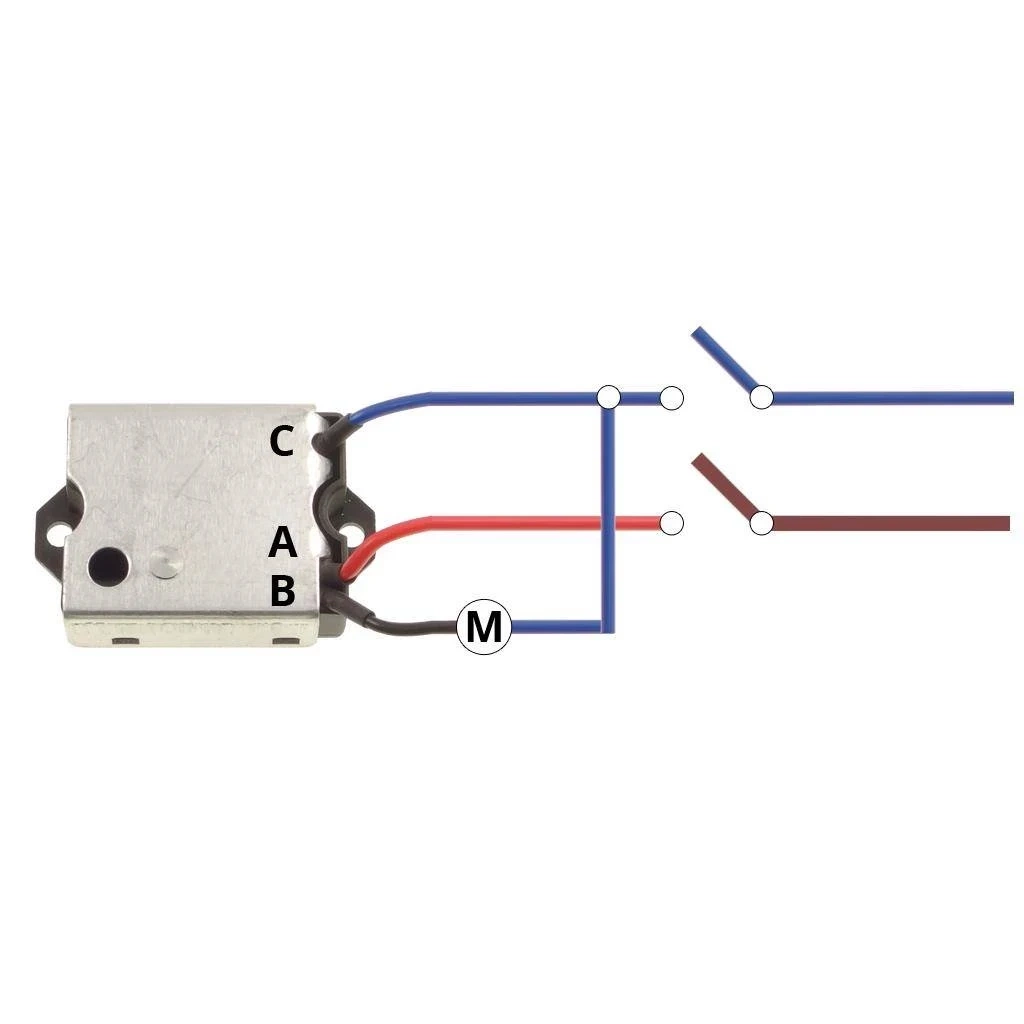

Moduł wpina się w obwód zasilania narzędzia. Praca przy napięciu sieciowym wymaga izolacji montażu i odłączenia zasilania na czas instalacji.
