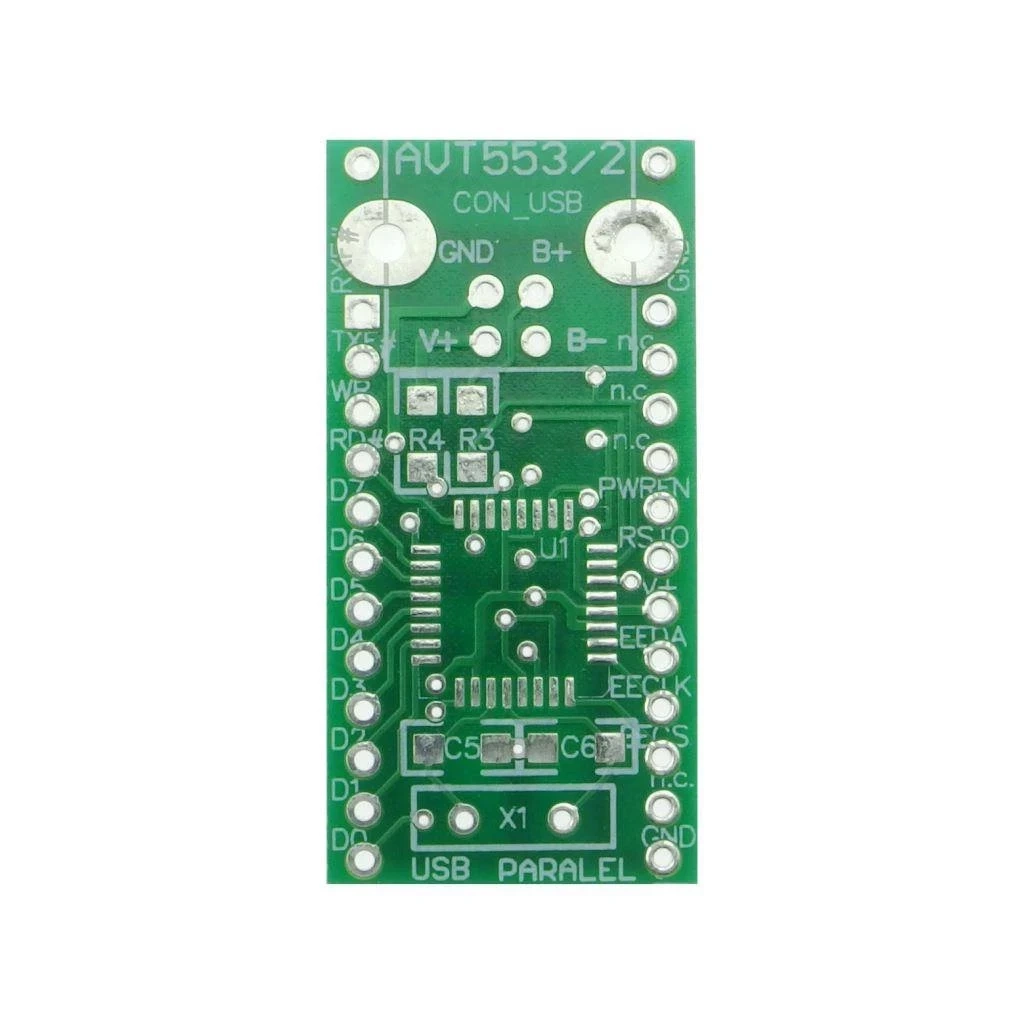

Moduł interfejsu USB245 FT245BM - PCB do projektu AVT 553/U245

AVT553/U245 to moduł USB245 z FT245BM do komunikacji USB przez 8-bitowy port danych mikrokontrolera. Kompaktowa płytka 38×19 mm; wersja A zawiera samą płytkę PCB, elementy trzeba skompletować osobno.

Moduł interfejsu USB245 FT245BM – płytka PCB AVT553/U245

Płytka drukowana do budowy modułu USB245 z 8-bitową równoległą wymianą danych między mikrokontrolerem a komputerem.

USB z równoległym portem danych dla mikrokontrolera

AVT553/U245 A to płytka PCB do wykonania modułu interfejsu USB245. Wariant ten wykorzystuje układ FT245BM i komunikuje się z mikrokontrolerem przez 8-bitowy port danych, a nie przez klasyczny UART.

Moduł ułatwia przesyłanie bajtów danych między urządzeniem a komputerem przez USB. Linie D0…D7 oraz sygnały sterujące RD, WR, RXF i TXE pozwalają realizować prostą wymianę danych, szczególnie w projektach, w których mikrokontroler ma wolny port równoległy.

USB245 z FT245BM Komunikacja USB przez 8-bitowy port danych mikrokontrolera

Szybka wymiana bajtów D0…D7 oraz linie RD, WR, RXF i TXE do obsługi przepływu danych

Płytka 38×19 mm Kompaktowy wariant PCB do samodzielnego skompletowania elementów

Karta techniczna
AVT553/U245

AVT553/U245 to moduł USB z równoległym interfejsem danych. W porównaniu z USB232 wymaga większej liczby linii mikrokontrolera, ale daje prosty sposób przesyłania całych bajtów przez port D0…D7.

Kod projektu	AVT553/U245
Wersja	A – płytka drukowana PCB
Typ modułu	interfejs USB245 / USB na 8-bitowy port danych
Układ główny	FT245BM / FT8U245BM
Interfejs komputera	USB
Interfejs mikrokontrolera	8-bitowy port danych D0…D7
Linie sterujące	RD, WR, RXF, TXE
Zasilanie	z portu USB
Taktowanie	rezonator 6 MHz
Zastosowanie	wymiana bajtów danych między komputerem a mikrokontrolerem przez USB
Wymiary płytki PCB	38×19 mm

Pobierz dokumentację PDF

Wersja

AVT553/U245 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wykaz elementów

R2, R3: 27 Ω
R4: 4,7 Ω
R5: 470 Ω
R6: 1,5 kΩ
C1…C3: 100 nF
C4: 33 nF
C5, C6: 27 pF
U1: FT245BM
CON_USB: gniazdo USB-A
X1: rezonator 6 MHz

Notes

AVT553/U245 warto wybrać wtedy, gdy mikrokontroler ma dostępny równoległy port danych i potrzebna jest prosta wymiana bajtów przez USB.

W porównaniu z USB232 obsługa sprzętowa zajmuje więcej linii mikrokontrolera, ale pozwala pracować na 8-bitowej magistrali danych z kontrolą gotowości odbioru i nadawania.

Uwaga: przed podłączeniem sprawdź poprawność montażu, brak zwarć na liniach USB, zgodność poziomów logicznych oraz sposób podłączenia portu D0…D7 i linii sterujących. Do pracy w komputerze potrzebne są odpowiednie sterowniki FTDI.
