Moduł interfejsu USB232 FT232BM - PCB do projektu AVT 553/U232

AVT553/U232 to moduł USB232 z FT232BM, który pozwala podłączyć mikrokontroler do komputera przez USB jak przez port COM. Kompaktowa płytka 38×19 mm; wersja A zawiera samą płytkę PCB, elementy osobno.

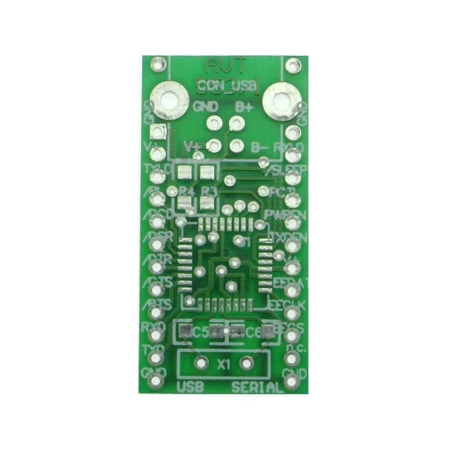

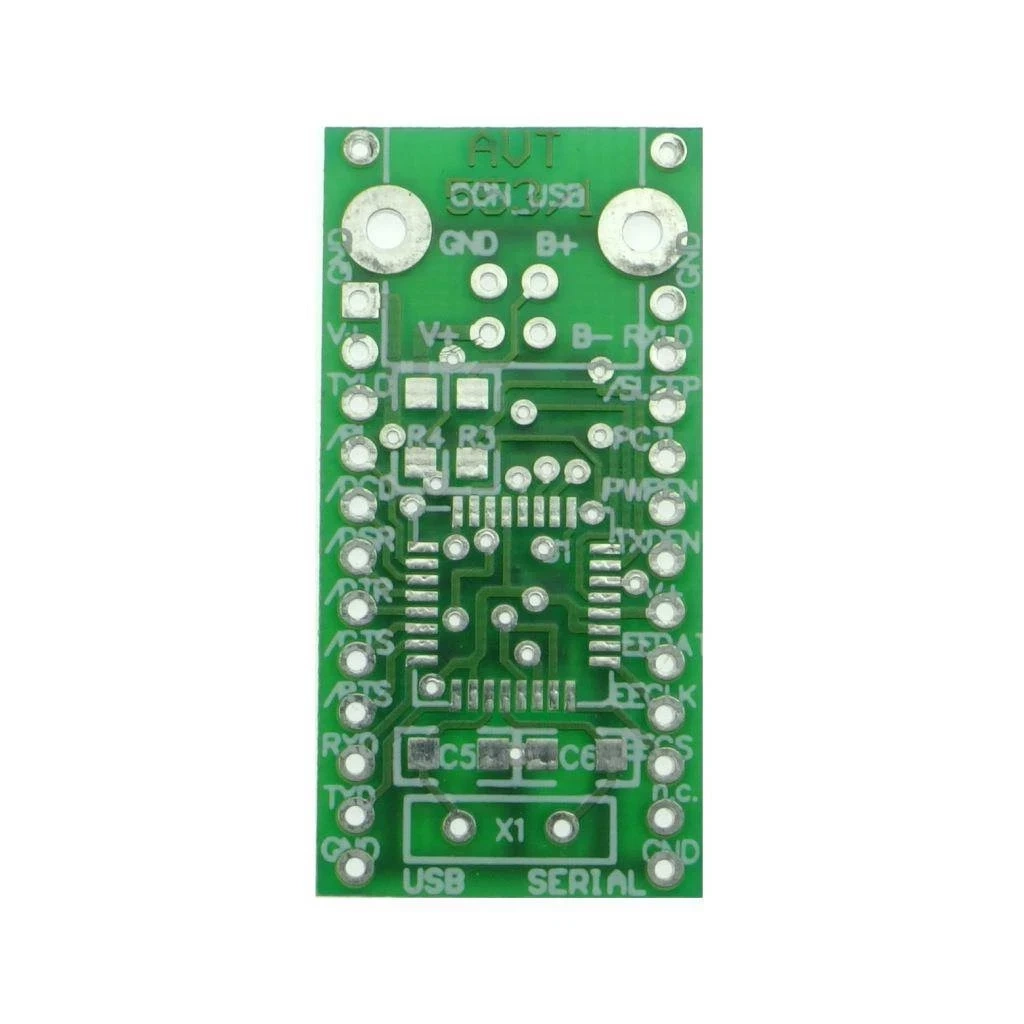

Moduł interfejsu USB232 FT232BM – płytka PCB AVT553/U232

Płytka drukowana do budowy modułu USB232, który pozwala komunikować mikrokontroler z komputerem przez USB jak przez port COM.

USB jako wygodny port szeregowy dla mikrokontrolera

AVT553/U232 A to płytka PCB do wykonania modułu interfejsu USB232. Moduł pozwala podłączyć urządzenie z mikrokontrolerem do komputera przez USB, zachowując wygodę komunikacji podobnej do klasycznego portu COM.

Układ FT232BM obsługuje warstwę USB i udostępnia sygnały transmisji szeregowej dla mikrokontrolera. To praktyczne rozwiązanie do nowoczesnych komputerów bez portu RS232, a jednocześnie wygodna baza do sterowników, urządzeń pomiarowych, rejestratorów i płytek uruchomieniowych.

USB232 z FT232BM Komunikacja przez USB z obsługą wirtualnego portu COM

Zamiast RS232 Wygodne rozwiązanie dla komputerów bez klasycznego portu szeregowego

Płytka 38×19 mm Kompaktowy wariant PCB do samodzielnego skompletowania elementów

Karta techniczna
AVT553/U232

AVT553/U232 to moduł USB na transmisję szeregową. Po stronie komputera pracuje przez USB, a po stronie urządzenia udostępnia sygnały transmisji szeregowej do współpracy z mikrokontrolerem.

Kod projektu	AVT553/U232
Wersja	A – płytka drukowana PCB
Typ modułu	interfejs USB232 / USB na UART
Układ główny	FT232BM / FT8U232BM
Interfejs komputera	USB
Interfejs mikrokontrolera	transmisja szeregowa TxD/RxD oraz linie sterujące
Zasilanie	z portu USB
Taktowanie	rezonator 6 MHz
Zastosowanie	połączenie mikrokontrolera z komputerem przez USB jako port szeregowy
Wymiary płytki PCB	38×19 mm

Pobierz dokumentację PDF

Wersja

AVT553/U232 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wykaz elementów

R2, R3: 27 Ω
R4: 4,7 Ω
R5: 470 Ω
R6: 1,5 kΩ
R7: 0 Ω lub zwora
C1…C3: 100 nF
C4: 33 nF
C5, C6: 22 pF
U1: FT232BM
CON_USB: gniazdo USB-A
X1: rezonator 6 MHz

Notes

AVT553/U232 jest dobrym wyborem, gdy komputer nie ma portu RS232, a urządzenie nadal korzysta z komunikacji szeregowej. Po instalacji sterowników FTDI moduł może być widoczny w systemie jako port COM.

Moduł warto stosować tam, gdzie potrzebna jest prosta komunikacja tekstowa, diagnostyka, konfiguracja urządzenia albo przesyłanie danych z mikrokontrolera do komputera.

Uwaga: przed podłączeniem do USB sprawdź poprawność montażu, brak zwarć na liniach USB, zgodność poziomów logicznych z mikrokontrolerem oraz konfigurację zasilania. Do pracy w komputerze potrzebne są odpowiednie sterowniki FTDI.
