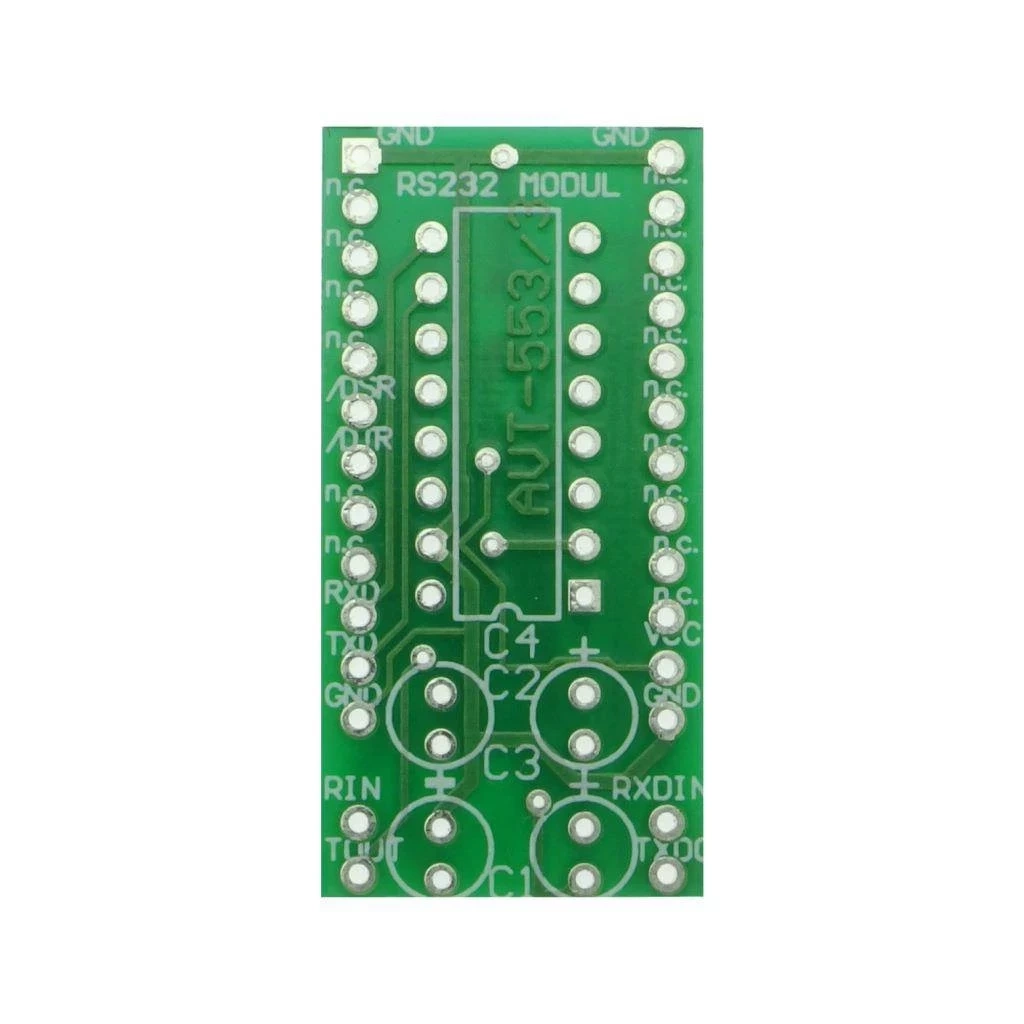

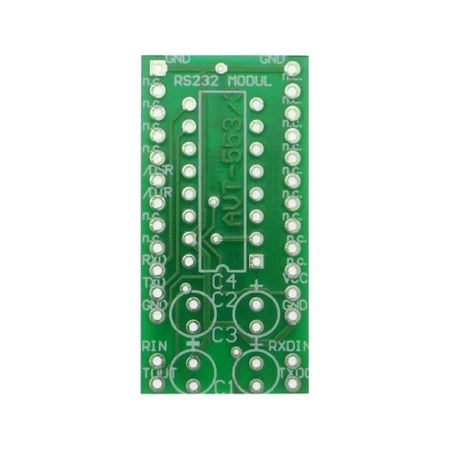

Moduł interfejsu RS232 MAX232 - PCB do projektu AVT 553/R232

AVT553/R232 to moduł interfejsu RS232 z MAX232 do połączenia mikrokontrolera z portem szeregowym komputera. Kompaktowa płytka 38×19 mm; wersja A zawiera samą płytkę PCB, elementy trzeba skompletować osobno.

Moduł interfejsu RS232 MAX232 – płytka PCB AVT553/R232

Płytka drukowana do budowy małego modułu interfejsu RS232 z konwerterem poziomów MAX232.

Klasyczny interfejs RS232 do projektów z mikrokontrolerem

AVT553/R232 A to płytka PCB do wykonania kompaktowego modułu interfejsu RS232. Moduł pozwala połączyć układ mikroprocesorowy z klasycznym portem szeregowym komputera lub innym urządzeniem pracującym w standardzie RS232.

Konwerter MAX232 dopasowuje poziomy logiczne mikrokontrolera do standardu RS232, dzięki czemu moduł może być wygodnym dodatkiem do sterowników, płytek uruchomieniowych, układów pomiarowych i prototypów wymagających komunikacji szeregowej.

RS232 z MAX232 Konwersja poziomów TTL/CMOS na standard portu szeregowego RS232

Do mikrokontrolerów Praktyczny moduł do komunikacji UART z komputerem lub urządzeniem RS232

Płytka 38×19 mm Kompaktowy wariant PCB do samodzielnego skompletowania elementów

Karta techniczna
AVT553/R232

AVT553/R232 to klasyczny moduł interfejsu szeregowego RS232. Sprawdza się tam, gdzie układ z mikrokontrolerem ma komunikować się z komputerem przez port COM albo z innym urządzeniem pracującym w standardzie RS232.

Kod projektu	AVT553/R232
Wersja	A – płytka drukowana PCB
Typ modułu	interfejs RS232 / konwerter poziomów TTL-RS232
Układ główny	MAX232
Zastosowanie	komunikacja UART mikrokontrolera z portem COM RS232
Zasilanie	z urządzenia, w którym pracuje moduł
Format modułu	mała płytka do wlutowania w urządzenie lub montażu w podstawce
Wymiary płytki PCB	38×19 mm

Pobierz dokumentację PDF

Wersja

AVT553/R232 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wykaz elementów

C1…C4: 47 µF / 16 V
C6: 100 nF
U5: MAX232

Notes

AVT553/R232 jest najprostszym wariantem z rodziny AVT553. Nie wymaga sterowników USB ani inicjalizacji przez komputer, dlatego dobrze pasuje do starszych urządzeń, klasycznych portów COM i projektów serwisowych.

Przed podłączeniem trzeba sprawdzić kierunek linii TxD/RxD oraz zgodność masy modułu z urządzeniem sterującym.

Uwaga: przed uruchomieniem sprawdź poprawność połączeń TxD/RxD, zasilanie modułu, masę wspólną oraz brak zwarć na płytce. Błędne podłączenie portu RS232 może uniemożliwić transmisję albo uszkodzić współpracujące urządzenie.
