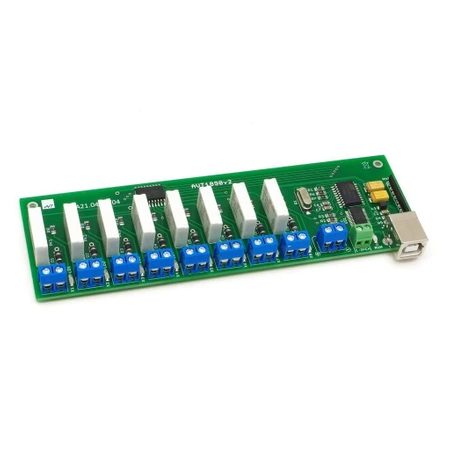

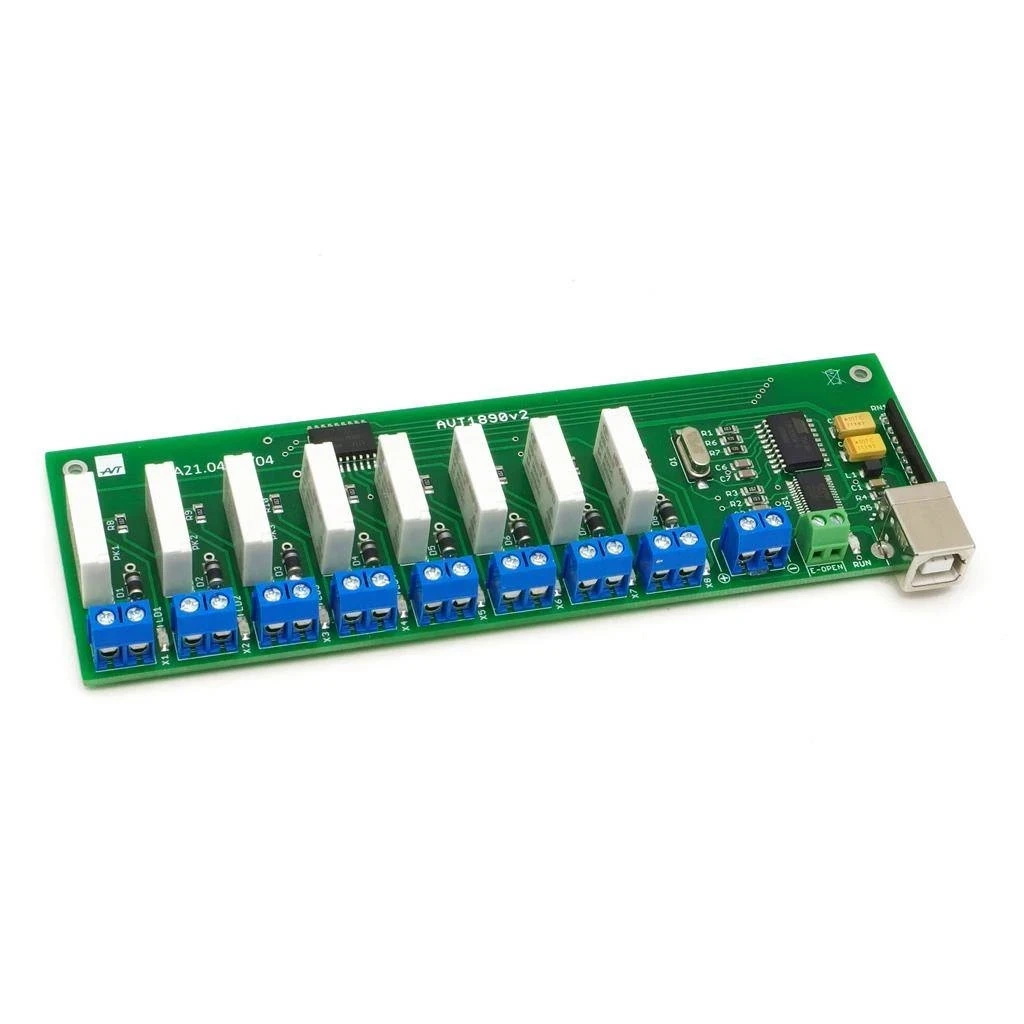

Moduł 8 przekaźników USB 5 A / 30 V DC - zlutowany KIT AVT 1890

Sterowanie 8 obciążeniami DC z komputera przez USB, terminal lub własne oprogramowanie. AVT1890 C to zlutowany układ do integracji z automatyką.

Wersja

Rozmiar

Dostępny

286,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 9,50 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1890 C

Marka:

5903890010409

Moduł 8 przekaźników USB - zlutowany AVT1890

Zlutowany moduł 8 przekaźników do sterowania obciążeniami DC z komputera przez USB i wirtualny port COM.

Zlutowany moduł przekaźników sterowany z komputera

AVT1890 C to zlutowany moduł z ośmioma przekaźnikami sterowanymi przez USB. Po instalacji sterowników FTDI komputer widzi układ jako wirtualny port COM, co pozwala obsługiwać wyjścia z terminala albo własnego programu.

Moduł może sterować taśmami LED, cewkami elektrozamków, solenoidami, stycznikami i innymi obciążeniami DC. Złącze E-OPEN umożliwia awaryjne włączenie wszystkich przekaźników, a diody LED pokazują stan kanałów. Wersja C to zlutowany układ do integracji, a nie kompletne urządzenie w obudowie.

Zlutowany moduł USB 8 przekaźników sterowanych z komputera

E-OPEN i LED RUN awaryjne włączenie wyjść oraz sygnalizacja pracy USB

PCB 52×163 mm płytka dopasowana do obudowy KM-30

Karta techniczna
AVT1890

Zlutowany moduł 8 przekaźników sterowanych przez USB, z interfejsem FT232RL, mikrokontrolerem ATtiny2313 i wyjściami do obciążeń DC.

Kod projektu	AVT1890
Wersja	C – zlutowany układ
Funkcja	sterowanie 8 przekaźnikami z komputera przez USB
Liczba kanałów	8 przekaźników
Zasilanie modułu	5 V z portu USB
Obciążalność styków	5 A / 30 V DC
Interfejs USB	FT232RL, wirtualny port COM
Parametry terminala	19,2 kb/s, 8 bitów danych, 1 bit stopu, bez parzystości
Mikrokontroler	ATtiny2313, zaprogramowany do projektu
Driver przekaźników	ULN2803
Sygnalizacja	LED1–LED8 stan kanałów, RUN praca i transmisja USB
Płytka PCB	52×163 mm

Pobierz dokumentację PDF

Wersja

AVT1890 C – zlutowany układ. Wersja zawiera zmontowany moduł z zaprogramowanym ATtiny2313, FT232RL, ULN2803, ośmioma przekaźnikami JZC-49F/5, gniazdem USB B, diodami 1N4007 SMD, diodami LED SMD, rezonatorem 8 MHz, dławikiem, drabinką rezystorową, złączami wyjściowymi, POWER i E-OPEN oraz elementami biernymi. Układ wymaga podłączenia obciążeń DC i integracji z aplikacją sterującą.

Notes

Moduł po podłączeniu do USB jest wykrywany jako FT232R USB UART i wymaga sterowników FTDI.

Do sterowania z terminala należy ustawić 19,2 kb/s, 8 bitów danych, 1 bit stopu i brak parzystości.

Złącze E-OPEN pozwala awaryjnie włączyć wszystkie przekaźniki niezależnie od komend z komputera.

Wersja C nie jest kompletnym urządzeniem automatyki. Wymaga obudowy, podłączenia obciążeń DC, sterowników FTDI i aplikacji sterującej lub terminala.

Uwaga: styki przekaźników są przeznaczone do obciążeń 5 A / 30 V DC. Przy zasilaniu odbiorników przez POWER X9 sprawdź polaryzację, zwłaszcza dla taśm LED i innych obciążeń stałoprądowych.
