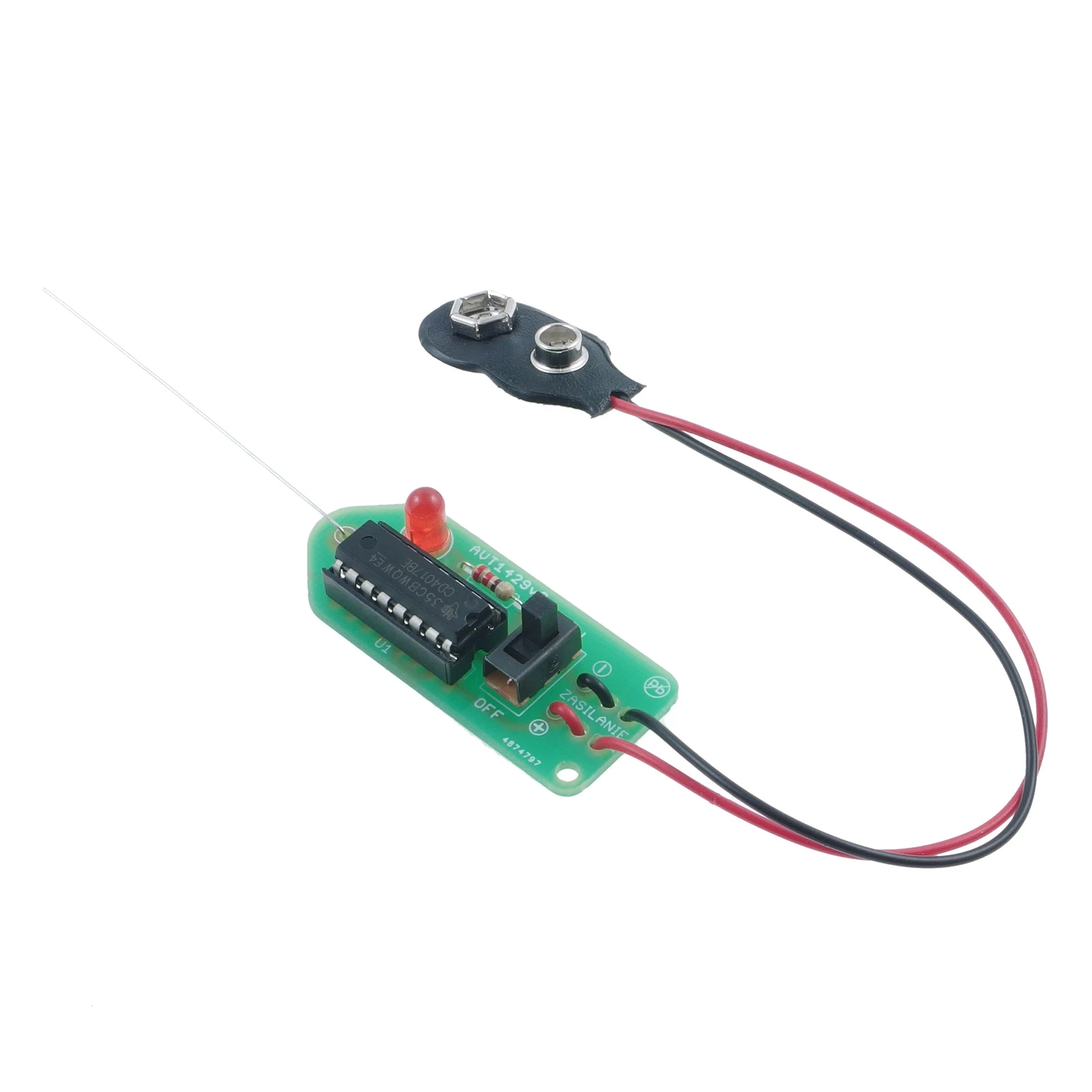

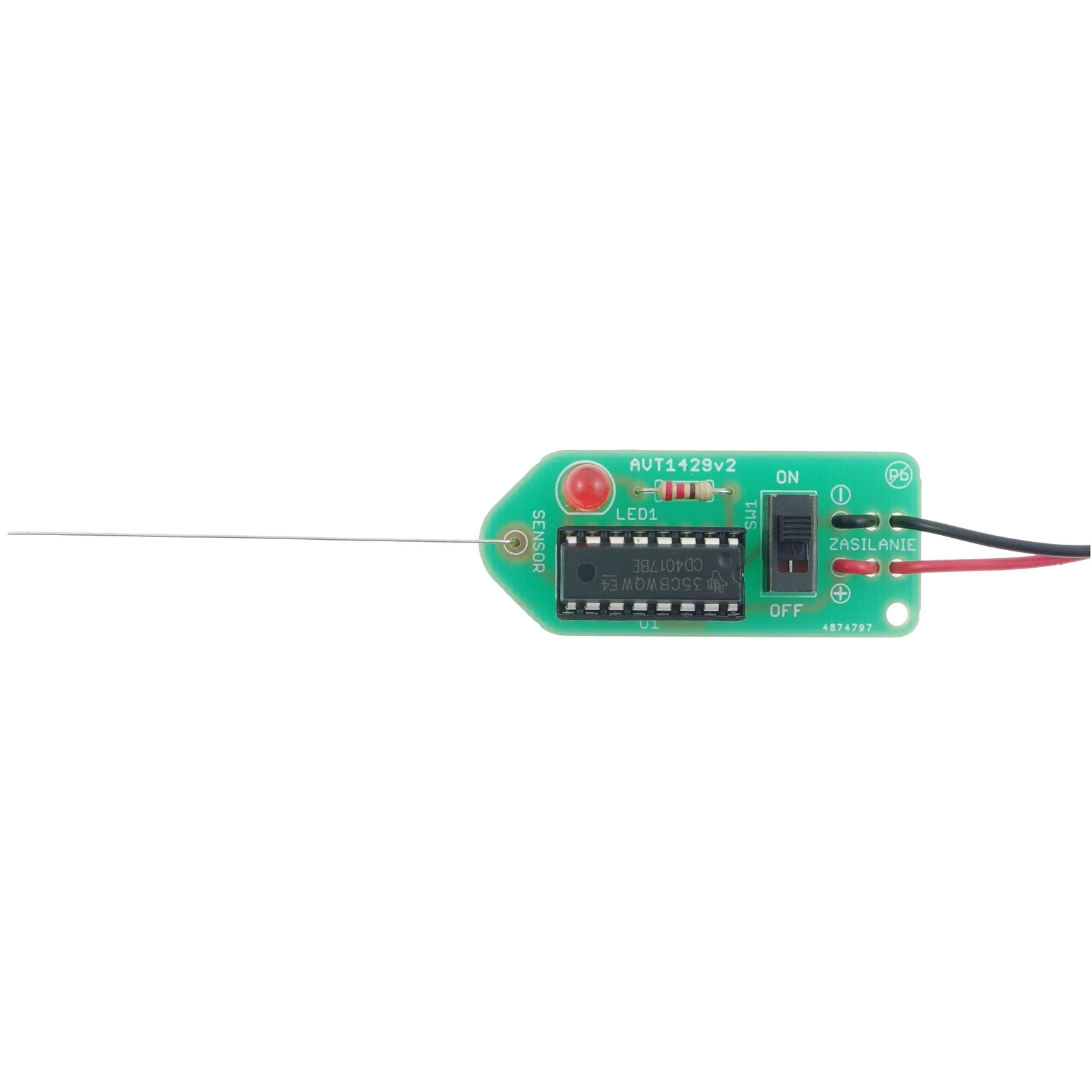

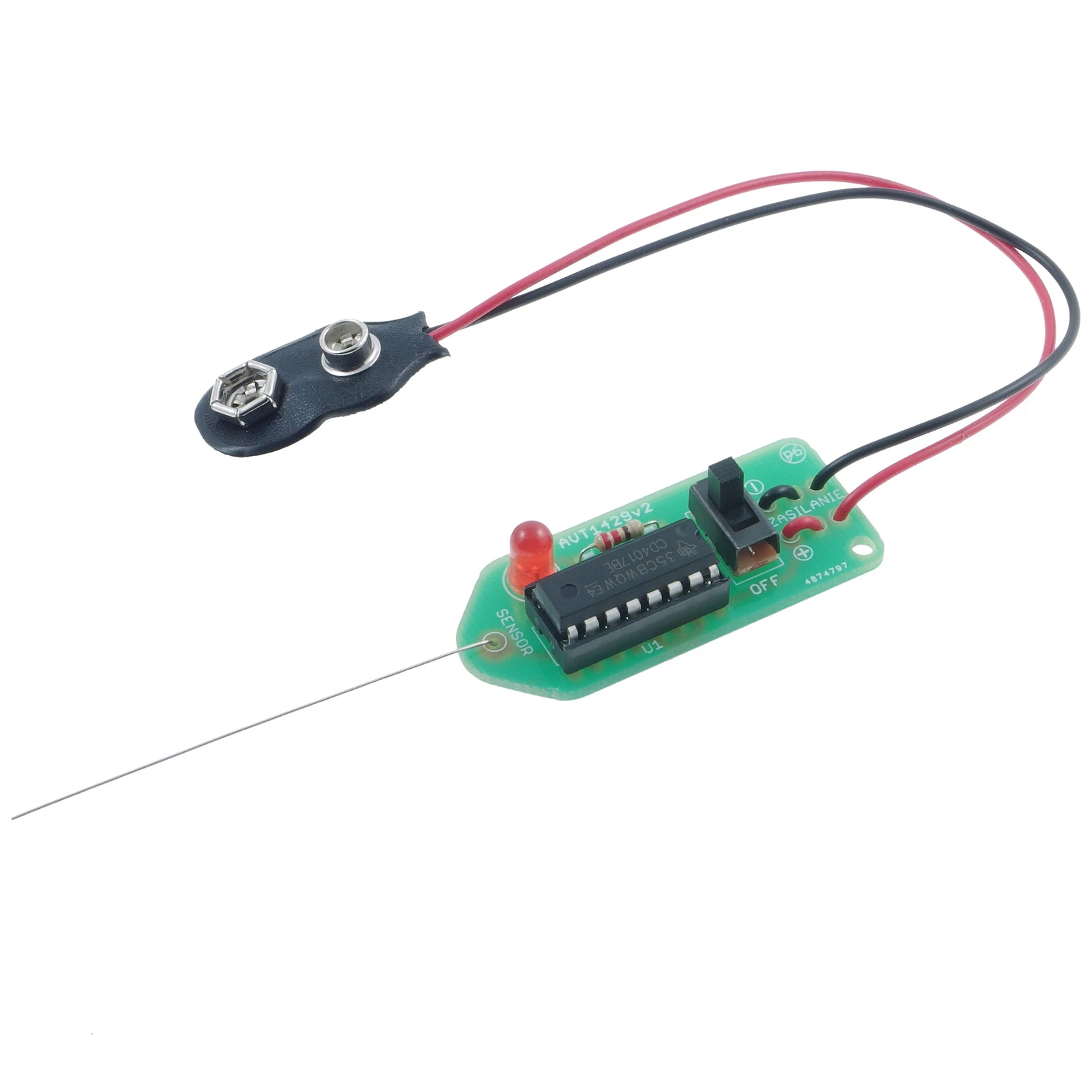

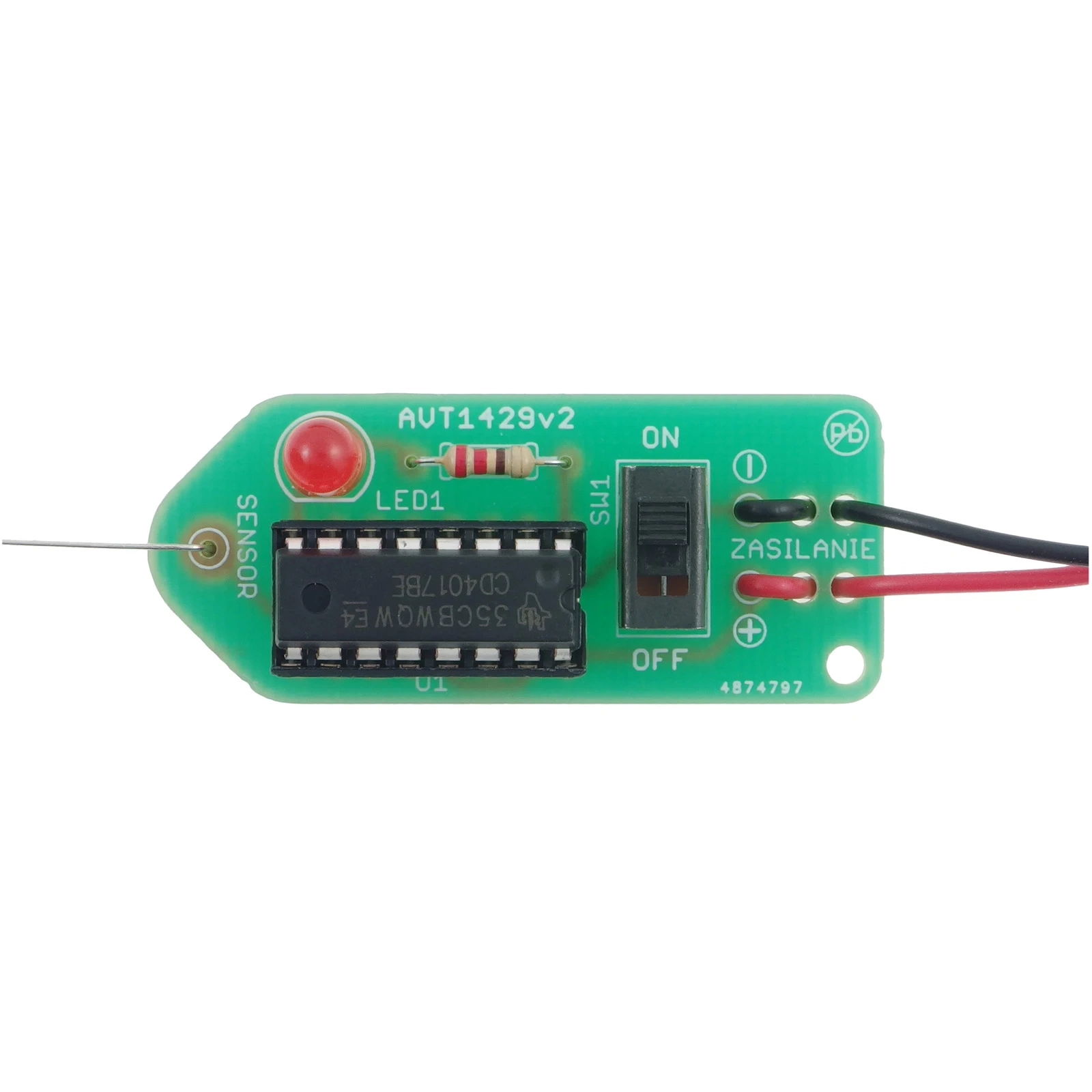

Miniaturowy wykrywacz przewodów sieciowych - detektor pola elektrycznego - zlutowany KIT AVT 1429
- Lokalizuj orientacyjnie przewody pod napięciem za pomocą migającej diody LED. Wersja C to zlutowany układ AVT1429 do montażu w obudowie lub własnym urządzeniu.
Miniaturowy wykrywacz przewodów sieciowych - detektor pola elektrycznego - KIT DIY AVT1429
KIT do zbudowania małego, bateryjnego detektora pola elektrycznego przydatnego przy lokalizowaniu przewodów sieciowych pod napięciem.
Prosty wykrywacz do prac remontowych i warsztatowych
AVT1429 reaguje na zmienne pole elektryczne występujące w pobliżu przewodów sieciowych znajdujących się pod napięciem. Zbliżenie sondy do gniazdka, włącznika oświetlenia albo przewodu powoduje miganie diody LED.
Układ jest niewielki, zasilany z baterii 9 V i nie wymaga regulacji po montażu. Wersja B zawiera płytkę PCB oraz elementy do zlutowania kompletnego wykrywacza.
Karta techniczna
AVT1429
Miniaturowy wykrywacz przewodów sieciowych sygnalizujący obecność zmiennego pola elektrycznego za pomocą diody LED.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | wykrywanie pola elektrycznego przewodów pod napięciem |
| Sygnalizacja | migająca dioda LED |
| Układ scalony | 4017 |
| Czujnik | odcinek drutu jako sonda |
| Zasilanie | 9 VDC |
| Pobór prądu | około 10 mA |
| Płytka PCB | 48×20 mm |
Wersja
AVT1429 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz elementy do zlutowania miniaturowego wykrywacza przewodów sieciowych. Montaż jest prosty, a gotowy układ można umieścić w małej obudowie bateryjnej.
Notes
Po zmontowaniu układ nie wymaga strojenia. Wystarczy podłączyć baterię 9 V i sprawdzić reakcję sondy w pobliżu znanego źródła pola elektrycznego, np. włącznika lub gniazdka.
Czułość zależy od długości i ułożenia sondy, odległości od przewodu oraz rodzaju przeszkody między przewodem a detektorem. To narzędzie pomocnicze, dlatego wynik warto traktować orientacyjnie.
Przy montażu w obudowie dobrze zostawić wygodny dostęp do przełącznika zasilania i tak wyprowadzić sondę, aby można było przesuwać ją wzdłuż badanej powierzchni.
Uwaga: Wykrywacz jest narzędziem pomocniczym do orientacyjnego lokalizowania pola elektrycznego. Nie zastępuje miernika napięcia ani profesjonalnego lokalizatora instalacji.
Najczęściej zadawane pytania
AVT1429 B to zestaw KIT z płytką PCB i elementami do zlutowania miniaturowego wykrywacza przewodów sieciowych. Po montażu układ wymaga podłączenia baterii 9 V i wykonania sondy z odcinka drutu.
Sonda reaguje na zmienne pole elektryczne w pobliżu przewodu pod napięciem, a układ sygnalizuje wykrycie przez miganie diody LED.
Nie. Prawidłowo zmontowany wykrywacz działa po podłączeniu zasilania i nie wymaga strojenia.
Nie. Brak reakcji diody nie powinien być traktowany jako pewne potwierdzenie braku napięcia. Do takiego sprawdzenia należy użyć odpowiedniego miernika lub próbnika.
