Miniaturowy przedwzmacniacz audio stereo z TL082 - dwukanałowy - zlutowany KIT AVT 3266
- Miniaturowy przedwzmacniacz audio stereo AVT3266 z układem TL082, wzmocnieniem około 4,3 V/V, zasilaniem 9–30 VDC i płytką 43×30 mm. Wersja C to zlutowany układ do montażu w obudowie lub własnym urządzeniu audio.
Miniaturowy przedwzmacniacz audio stereo z TL082 – zlutowany AVT3266
Zlutowany miniaturowy przedwzmacniacz audio stereo z układem TL082, wzmocnieniem około 4,3 V/V i zasilaniem 9–30 VDC.
Zlutowany przedwzmacniacz stereo do toru audio
AVT3266 C to zlutowany, dwukanałowy przedwzmacniacz audio w układzie nieodwracającym. Podnosi poziom słabego sygnału analogowego, na przykład z przetwornika C/A, modułu audio, odtwarzacza lub innego źródła liniowego, gdy kolejny stopień toru ma zbyt małą czułość.
Zlutowany wariant ułatwia montaż w obudowie, przedwzmacniaczu, aktywnym torze audio albo modernizowanym urządzeniu. Układ pracuje z pojedynczym zasilaniem 9–30 VDC, ma wysoką impedancję wejściową, niską impedancję wyjściową i szerokie pasmo użytkowe.
Karta techniczna
AVT3266
AVT3266 C to zlutowany miniaturowy, dwukanałowy przedwzmacniacz audio z podwójnym wzmacniaczem operacyjnym TL082.
| Kod projektu | AVT3266 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | miniaturowy przedwzmacniacz audio stereo |
| Liczba kanałów | 2 kanały / stereo |
| Konfiguracja | wzmacniacz nieodwracający |
| Układ scalony | TL082 SO8 |
| Wzmocnienie napięciowe | około 4,3 V/V, około 12,7 dB |
| Możliwość zmiany wzmocnienia | wymiana R4 i R9 |
| Pasmo użytkowe | około 30 Hz–100 kHz |
| Dolna częstotliwość graniczna | około 7 Hz |
| Górna częstotliwość graniczna | około 300 kHz |
| Zasilanie | 9–30 VDC |
| Pobór prądu | 4 mA przy 9 V, 5 mA przy 15 V, 6,5 mA przy 24 V |
| Maksymalna amplituda wyjściowa bez widocznych zniekształceń | 2,5 V przy 9 V, 5 V przy 15 V, 9 V przy 24 V |
| Montaż | zlutowany układ |
| Wymiary płytki PCB | 43×30 mm |
Wersja

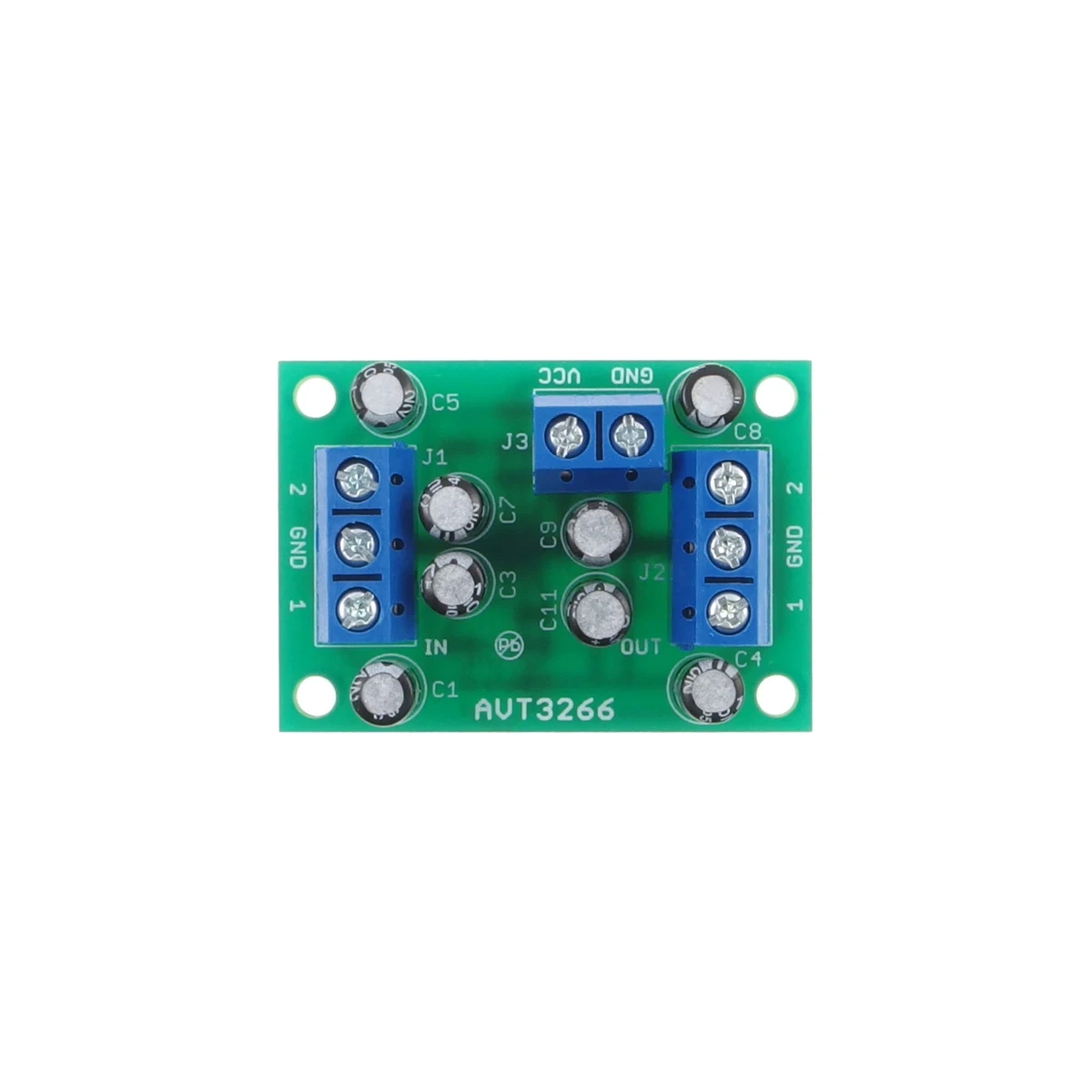

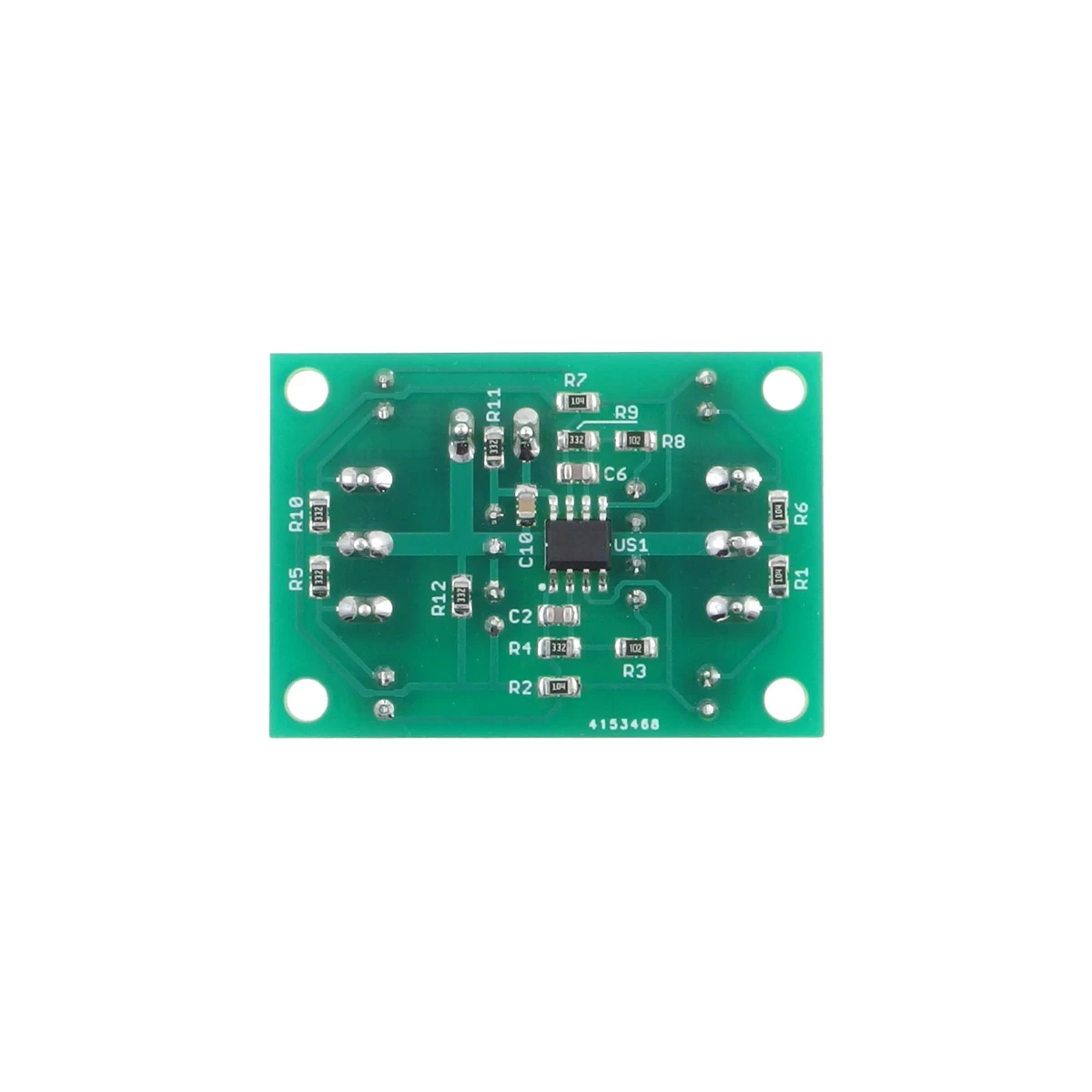

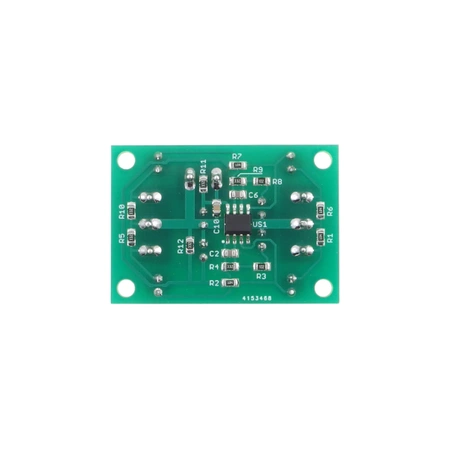

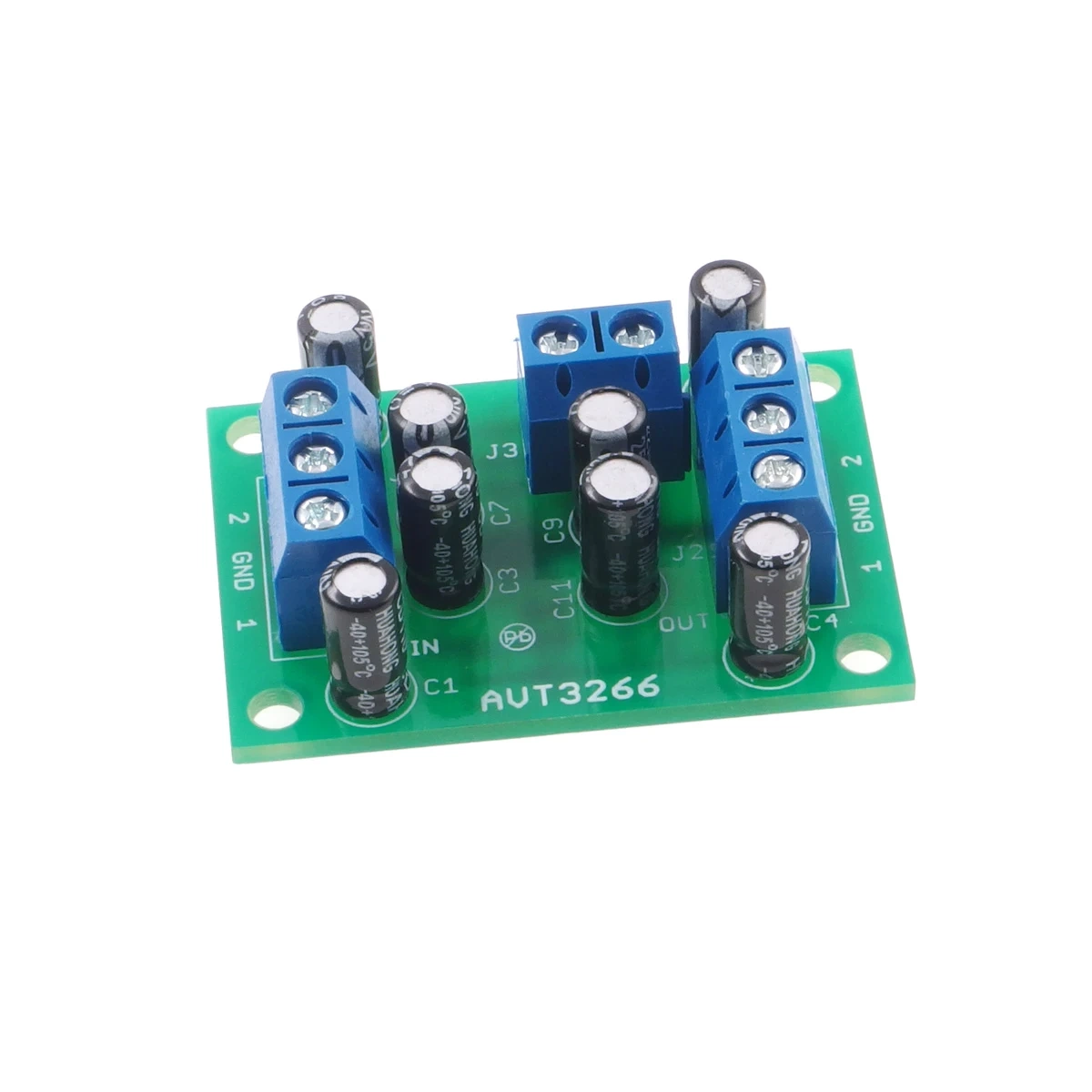

AVT3266 C – zlutowany układ. Wersja zawiera zmontowany miniaturowy przedwzmacniacz audio stereo, przeznaczony do montażu w obudowie lub własnym urządzeniu audio.
Notes
Wzmocnienie standardowe wynosi około 4,3 V/V. Można je zmienić przez wymianę rezystorów R4 i R9; zależność wynosi ku = 1 + Rx / 1 kΩ, gdzie Rx to nowa wartość rezystancji R4/R9.
Napięcie zasilania wpływa na maksymalną amplitudę sygnału wyjściowego. Przy wyższym napięciu zasilania układ ma większy zapas dynamiki, co pomaga przy mocniejszych sygnałach audio.
Zasilanie nie musi być stabilizowane, ale powinno być dobrze odfiltrowane. Przy przedwzmacniaczu audio warto prowadzić masę i przewody sygnałowe starannie, aby ograniczyć przydźwięk i szumy.
Najczęściej zadawane pytania
AVT3266 C to zlutowany przedwzmacniacz audio stereo. Wymaga podłączenia zasilania, wejścia sygnału i wyjścia do kolejnego stopnia toru audio.
Moduł podnosi poziom sygnału audio stereo. Sprawdza się, gdy źródło sygnału, np. przetwornik C/A lub moduł odtwarzacza, ma zbyt niską amplitudę dla kolejnego stopnia toru audio.
Nie. AVT3266 pracuje jako wzmacniacz nieodwracający, więc zachowuje fazę sygnału wejściowego względem wyjściowego.
Tak. Wzmocnienie można zmienić przez wymianę rezystorów R4 i R9. Standardowo wynosi około 4,3 V/V, czyli około 12,7 dB.
Można zastosować niskoszumny TL072 albo podobny podwójny wzmacniacz operacyjny o odpowiednich parametrach i zgodnym układzie wyprowadzeń.
Układ pracuje z napięciem 9–30 VDC. Wyższe napięcie daje większy zapas amplitudy na wyjściu, ale zasilanie powinno być dobrze odfiltrowane, aby nie wprowadzać przydźwięku do toru audio.
