Miniaturowy przedwzmacniacz audio stereo z TL082 - dwukanałowy - PCB do projektu AVT 3266
- Miniaturowy przedwzmacniacz audio stereo AVT3266 z układem TL082, wzmocnieniem około 4,3 V/V, zasilaniem 9–30 VDC i płytką 43×30 mm. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

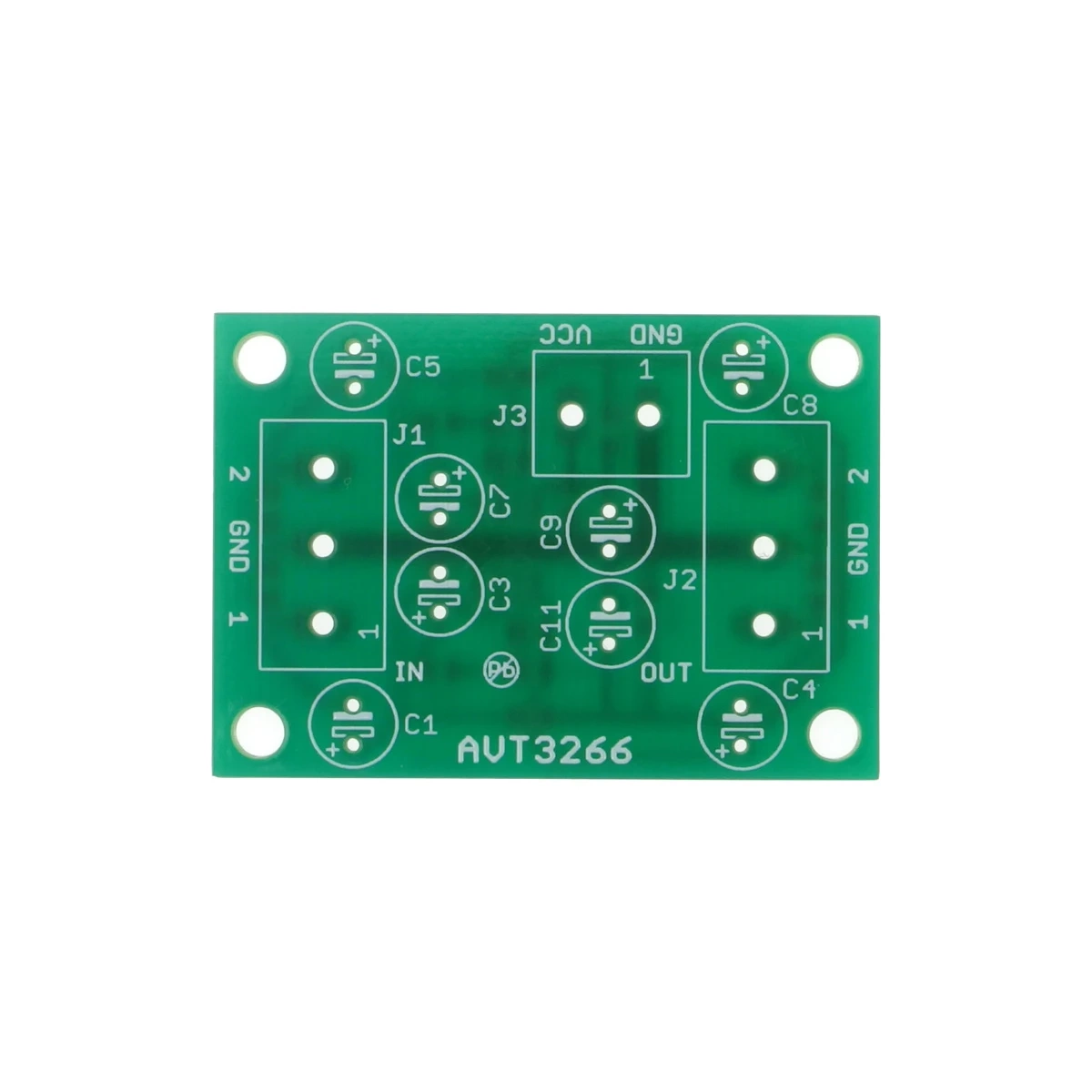

Miniaturowy przedwzmacniacz audio stereo z TL082 – płytka PCB AVT3266
Płytka drukowana do budowy miniaturowego przedwzmacniacza audio stereo z układem TL082, wzmocnieniem około 4,3 V/V i zasilaniem 9–30 VDC.
Mały przedwzmacniacz stereo do toru audio
AVT3266 to dwukanałowy przedwzmacniacz audio w układzie nieodwracającym. Podnosi poziom słabego sygnału analogowego, na przykład z przetwornika C/A, modułu audio, odtwarzacza lub innego źródła liniowego, gdy kolejny stopień toru ma zbyt małą czułość.
Układ pracuje z pojedynczym zasilaniem 9–30 VDC i wykorzystuje sztuczną masę dla wzmacniacza operacyjnego. Wysoka impedancja wejściowa, niska impedancja wyjściowa i szerokie pasmo użytkowe ułatwiają włączenie modułu w typowy tor audio stereo.
Karta techniczna
AVT3266
AVT3266 to miniaturowy, dwukanałowy przedwzmacniacz audio z podwójnym wzmacniaczem operacyjnym TL082.
| Kod projektu | AVT3266 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | miniaturowy przedwzmacniacz audio stereo |
| Liczba kanałów | 2 kanały / stereo |
| Konfiguracja | wzmacniacz nieodwracający |
| Układ scalony | TL082 SO8 |
| Wzmocnienie napięciowe | około 4,3 V/V, około 12,7 dB |
| Możliwość zmiany wzmocnienia | wymiana R4 i R9 |
| Pasmo użytkowe | około 30 Hz–100 kHz |
| Dolna częstotliwość graniczna | około 7 Hz |
| Górna częstotliwość graniczna | około 300 kHz |
| Zasilanie | 9–30 VDC |
| Pobór prądu | 4 mA przy 9 V, 5 mA przy 15 V, 6,5 mA przy 24 V |
| Maksymalna amplituda wyjściowa bez widocznych zniekształceń | 2,5 V przy 9 V, 5 V przy 15 V, 9 V przy 24 V |
| Montaż | elementy SMD + złącza i kondensatory przewlekane |
| Wymiary płytki PCB | 43×30 mm |
Wersja
AVT3266 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2, R6, R7: 100 kΩ SMD 0805
- R3, R8: 1 kΩ SMD 0805
- R4, R5, R9–R12: 3,3 kΩ SMD 0805
- C1, C3–C5, C7–C9, C11: 22 µF / 35 V
- C2, C6: 100 pF SMD 0805
- C10: 100 nF SMD 0805
- US1: TL082 SO8
- J1, J2: ARK3 5 mm
- J3: ARK2 5 mm
- Zwora z cienkiego drutu
Notes
Wzmocnienie standardowe wynosi około 4,3 V/V. Można je zmienić przez wymianę rezystorów R4 i R9; zależność wynosi ku = 1 + Rx / 1 kΩ, gdzie Rx to nowa wartość rezystancji R4/R9.
Napięcie zasilania wpływa na maksymalną amplitudę sygnału wyjściowego. Przy wyższym napięciu zasilania układ ma większy zapas dynamiki, co pomaga przy mocniejszych sygnałach audio.
Zasilanie nie musi być stabilizowane, ale powinno być dobrze odfiltrowane. Przy przedwzmacniaczu audio warto prowadzić masę i przewody sygnałowe starannie, aby ograniczyć przydźwięk i szumy.
Najczęściej zadawane pytania
AVT3266 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Moduł podnosi poziom sygnału audio stereo. Sprawdza się, gdy źródło sygnału, np. przetwornik C/A lub moduł odtwarzacza, ma zbyt niską amplitudę dla kolejnego stopnia toru audio.
Nie. AVT3266 pracuje jako wzmacniacz nieodwracający, więc zachowuje fazę sygnału wejściowego względem wyjściowego.
Tak. Wzmocnienie można zmienić przez wymianę rezystorów R4 i R9. Standardowo wynosi około 4,3 V/V, czyli około 12,7 dB.
Można zastosować niskoszumny TL072 albo podobny podwójny wzmacniacz operacyjny o odpowiednich parametrach i zgodnym układzie wyprowadzeń.
Montaż zaczyna się od elementów SMD i układu scalonego, a potem dochodzą zwora, złącza i kondensatory elektrolityczne. Warto sprawdzić polaryzację kondensatorów oraz jakość lutowania małych elementów SMD.
