Miniaturowy konwerter USB-UART FT230XQ - PCB do projektu AVT 1780
- Miniaturowy konwerter USB-UART AVT1780 z układem FT230XQ pozwala dodać port szeregowy do projektów z mikrokontrolerem. Obsługuje RXD/TXD i RTS/CTS; wersja A zawiera samą płytkę PCB, elementy osobno.

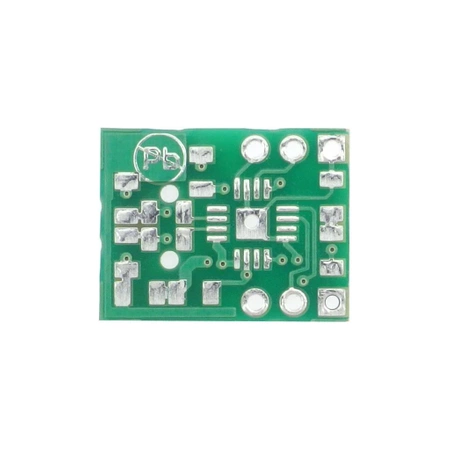

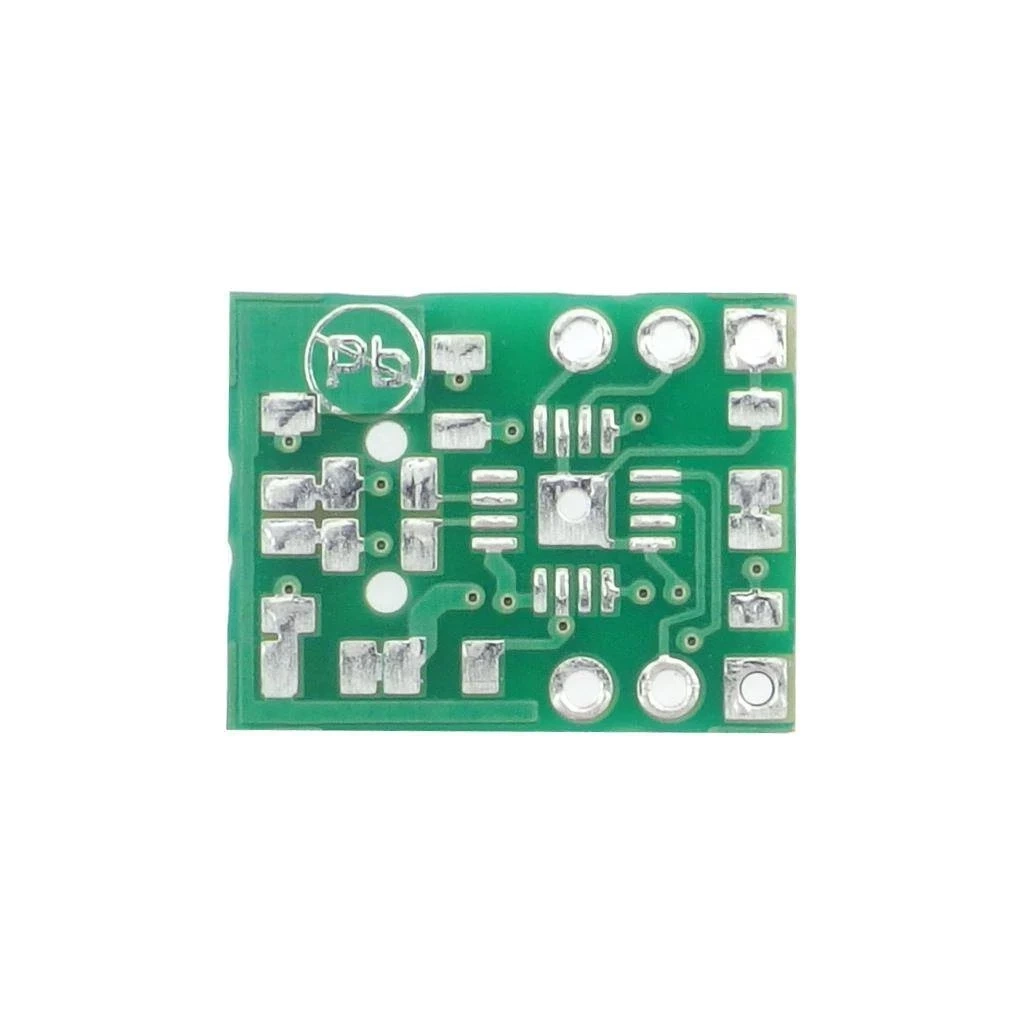

Miniaturowy konwerter USB-UART FT230XQ – płytka PCB AVT1780
Płytka drukowana do budowy bardzo małego konwertera USB/UART z układem FTDI FT230XQ.
Mały interfejs USB-UART do projektów z mikrokontrolerem
AVT1780 A to płytka PCB do wykonania miniaturowego konwertera USB/UART z układem FT230XQ. Moduł pozwala dodać komunikację szeregową przez USB do własnych urządzeń, prototypów i układów mikroprocesorowych, szczególnie tam, gdzie liczy się bardzo mała powierzchnia płytki.
Układ FT230XQ udostępnia najczęściej używane linie RXD/TXD oraz RTS/CTS, umożliwiając transmisję szeregową z potwierdzeniem sprzętowym. Moduł jest zasilany z portu USB, ma interfejs I/O zgodny z poziomami 3,3 V oraz diodę LED sygnalizującą obecność zasilania i aktywność transmisji.
Karta techniczna
AVT1780
AVT1780 to projekt miniaturowego konwertera USB/UART z układem FT230XQ. Moduł zapewnia podstawowe linie komunikacji szeregowej i dobrze pasuje do małych urządzeń, w których potrzebny jest port USB do konfiguracji lub transmisji danych.
| Kod projektu | AVT1780 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | miniaturowy konwerter USB/UART |
| Układ konwertera | FT230XQ |
| Obudowa układu | QFN16 |
| Interfejs komputera | USB, złącze MiniUSB |
| Interfejs szeregowy | UART |
| Linie komunikacyjne | RXD, TXD, RTS, CTS |
| Poziomy interfejsu I/O | 3,3 V |
| Zasilanie | z portu USB |
| Napięcie 3,3 V | z wewnętrznego stabilizatora FT230XQ |
| Filtracja zasilania | kondensatory C1, C2, C3 oraz dławik L2 |
| Sygnalizacja | dioda LED zasilania I/O i aktywności transmisji RXD/TXD |
| Sterowniki | VCP lub D2XX FTDI |
| Konfiguracja układu | FT_Prog, ustawienie CBUS0 jako TX&RXLED# |
| Montaż mechaniczny | współpraca z płytkami stykowymi lub własnym urządzeniem |
| Rodzaj płytki | dwustronna płytka drukowana |
| Wymiary płytki PCB | 13×16 mm |
Wersja
AVT1780 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2: 27 Ω SMD 0805, 5%
- R3: 3,3 kΩ SMD 0805, 5%
- R4: 220 Ω SMD 0805, 5%
- C1, C3: 0,1 µF SMD 0805
- C2: 10 µF SMD 0805
- C4, C5: 47 pF SMD 0805
- LD1: dioda LED czerwona SMD
- U1: FT230XQ QFN16
- CON1: złącze USB Mini
- J1, J2: złącze SIP3, 2,54 mm
- L2: 1 mH / 400 mA SMD 0805
Notes
Po podłączeniu do komputera wymagane są sterowniki FTDI. W zależności od zastosowania można użyć sterownika VCP, który tworzy wirtualny port COM, albo D2XX do bezpośredniego dostępu do funkcji układu.
Dioda LD1 sygnalizuje obecność zasilania interfejsu I/O. Po zaprogramowaniu wyjścia CBUS0 jako TX&RXLED# jasność diody zwiększa się podczas aktywnej transmisji.
Do szybkiego testu konwertera można zmostkować RX/TX oraz nRTS/nCTS i uruchomić transmisję ze sprzętowym potwierdzeniem. Odbierane znaki powinny wracać do terminala.
Uwaga: interfejs I/O pracuje z poziomami 3,3 V. Przed podłączeniem do mikrokontrolera sprawdź poziomy logiczne, kierunek linii RX/TX, sprzętowe potwierdzenie RTS/CTS oraz polaryzację zasilania z USB. Montaż układu QFN16 wymaga precyzji i kontroli zwarć między wyprowadzeniami.
Najczęściej zadawane pytania
AVT1780 A zawiera płytkę PCB. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Projekt pozwala zbudować miniaturowy konwerter USB/UART do komunikacji komputera z mikrokontrolerem lub innym urządzeniem szeregowym.
Moduł udostępnia linie RXD, TXD oraz RTS i CTS, dzięki czemu może obsługiwać transmisję szeregową ze sprzętowym potwierdzeniem.
Do pracy wymagane są sterowniki FTDI. Można użyć VCP, który tworzy wirtualny port COM, albo D2XX do bezpośredniej obsługi układu.
Nie bezpośrednio. Interfejs I/O jest zgodny z poziomami 3,3 V. Przy współpracy z układami 5 V trzeba zastosować odpowiednie dopasowanie poziomów logicznych.
