Miniaturowy konwerter USB RS485 FT232RL - PCB do projektu AVT 1600
- Łączy komputer z magistralą RS485 przez USB, tworząc wirtualny port COM i obsługując transmisję half-duplex na linii dwuprzewodowej. Wersja A zawiera płytkę PCB.
Miniaturowy konwerter USB RS485 – interfejs FT232RL MAX485 AVT1600
Moduł pozwala podłączyć magistralę RS485 do komputera przez USB i używać jej jak portu szeregowego COM.
Kompaktowy interfejs USB ↔ RS485
AVT1600 pozwala zbudować mały konwerter do komunikacji z urządzeniami pracującymi w standardzie RS485. Od strony komputera moduł działa jak typowy port szeregowy, a od strony magistrali udostępnia różnicową linię RS485 do transmisji wielopunktowej.
Konwersję USB na UART TTL realizuje układ FT232RL, a zamianę poziomów TTL na RS485 wykonuje MAX485. Transmisja odbywa się w trybie half-duplex, co pasuje do typowej dwuprzewodowej magistrali RS485 stosowanej w automatyce, sterownikach, czujnikach i urządzeniach pomiarowych.
Karta techniczna
AVT1600
Miniaturowy konwerter USB ↔ RS485 z układem FT232RL, transceiverem MAX485, transmisją half-duplex, złączem USB typu B, wyjściem RS485 na listwie goldpin i diodami LED sygnalizującymi pracę.
| Wersja | A – płytka PCB |
| Typ projektu | miniaturowy konwerter USB ↔ RS485 |
| Zastosowanie | podłączanie urządzeń RS485 do komputera PC przez USB |
| Tryb transmisji | half-duplex |
| Magistrala RS485 | dwuprzewodowa, wspólna magistrala dla wielu modułów |
| Maksymalna długość magistrali | do 1200 m |
| Liczba urządzeń na magistrali RS485 | do 32 urządzeń na jednej linii transmisyjnej |
| Konwersja USB ↔ UART TTL | FT232RL |
| Konwersja UART TTL ↔ RS485 | MAX485 |
| Widoczność w systemie | FT232R USB UART / wirtualny port COM |
| Sterowniki | VCP Virtual COM Port lub D2XX dla układów FTDI |
| Konfiguracja FT232RL | programowanie EEPROM układu FT232R programem MProg |
| Sygnalizacja pracy | diody LED TX, RX i VCC |
| Linie RS485 | A i B na złączu J2 |
| Złącze USB | J1, gniazdo USB typu B |
| Złącze magistrali | J2, listwa goldpin 1×4 |
| Wyprowadzenia J2 | +5 V, GND, A, B |
| Terminacja magistrali | miejsce na R* 120 Ω między liniami A i B |
| Filtracja USB | koralik ferrytowy L1 oraz kondensatory C1, C2, C3 |
| Elementy montażowe | SMD 0805, SMD 1206, FT232RL, MAX485 i złącza przewlekane |
| Wymiary płytki PCB | 37×20 mm |

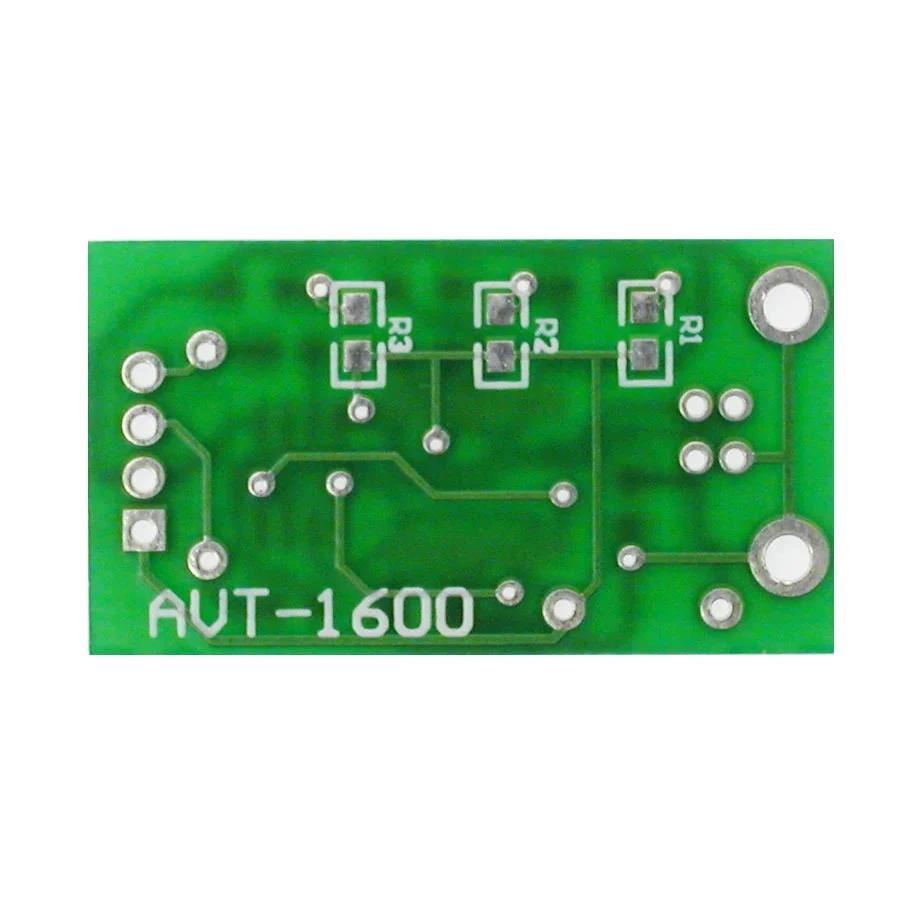

Wersja A – płytka PCB
AVT1600 A zawiera płytkę PCB do projektu miniaturowego konwertera USB ↔ RS485. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1-R3: 470 Ω, SMD 0805
- R4, R5: 10 Ω, SMD 0805
- R*: 120 Ω, terminator magistrali RS485
- C1: 10 nF, SMD 0805
- C2: 100 nF, SMD 0805
- C3: 10 µF / 16 V
- U1: FT232RL
- U2: MAX485
- D1-D3: diody LED, SMD 1206
- J1: gniazdo USB typu B
- J2: listwa goldpin 1×4
- L1: koralik ferrytowy
Notes
Po podłączeniu do komputera prawidłowo zmontowany moduł powinien zostać wykryty jako FT232R USB UART, a po instalacji sterowników pojawi się dodatkowy wirtualny port COM.
Dla poprawnej pracy diod LED TX i RX trzeba zaprogramować EEPROM układu FT232R. Do tego służy program MProg oraz konfiguracja linii I/O zgodna z opisem projektu.
Rezystor R* 120 Ω należy montować wtedy, gdy moduł znajduje się na końcu magistrali RS485 i wymagana jest terminacja między liniami A i B. W krótkich połączeniach testowych terminacja może nie być potrzebna.
Uwaga: Magistrala RS485 wymaga poprawnej polaryzacji linii A/B, wspólnego odniesienia masy w typowych instalacjach bez izolacji oraz właściwej terminacji na końcach długiej linii. Moduł nie zastępuje izolatora galwanicznego w instalacjach narażonych na różnice potencjałów.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To miniaturowy konwerter USB ↔ RS485, który pozwala podłączyć magistralę RS485 do komputera PC przez port USB.
Po zainstalowaniu sterowników FTDI moduł jest widoczny jako wirtualny port COM, czyli można obsługiwać go jak klasyczny port szeregowy.
Konwersję USB na UART TTL realizuje FT232RL, a konwersję poziomów TTL na RS485 wykonuje MAX485.
Nie. Transmisja odbywa się w trybie half-duplex na dwuprzewodowej magistrali RS485.
R* jest terminatorem magistrali RS485. Montuje się go między liniami A i B wtedy, gdy moduł znajduje się na końcu magistrali i wymaga tego długość lub topologia połączeń.
Tak, dla poprawnej pracy diod LED TX i RX trzeba zaprogramować pamięć EEPROM układu FT232R programem MProg zgodnie z konfiguracją projektu.
Standard RS485 pozwala prowadzić magistralę do 1200 m, przy poprawnym okablowaniu, terminacji i dopasowaniu topologii.
Nie wskazano izolacji galwanicznej. W instalacjach z różnicami potencjałów lub dużymi zakłóceniami należy rozważyć dodatkową izolację RS485.
Nie. To wersja A, czyli sama płytka PCB. FT232RL, MAX485, diody LED, rezystory, kondensatory, gniazdo USB, listwę goldpin, koralik ferrytowy i pozostałe elementy trzeba dobrać osobno według wykazu.
