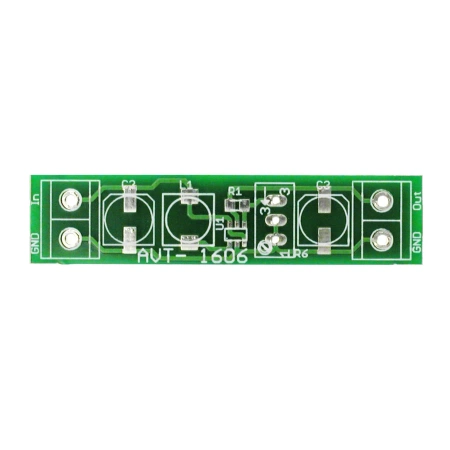

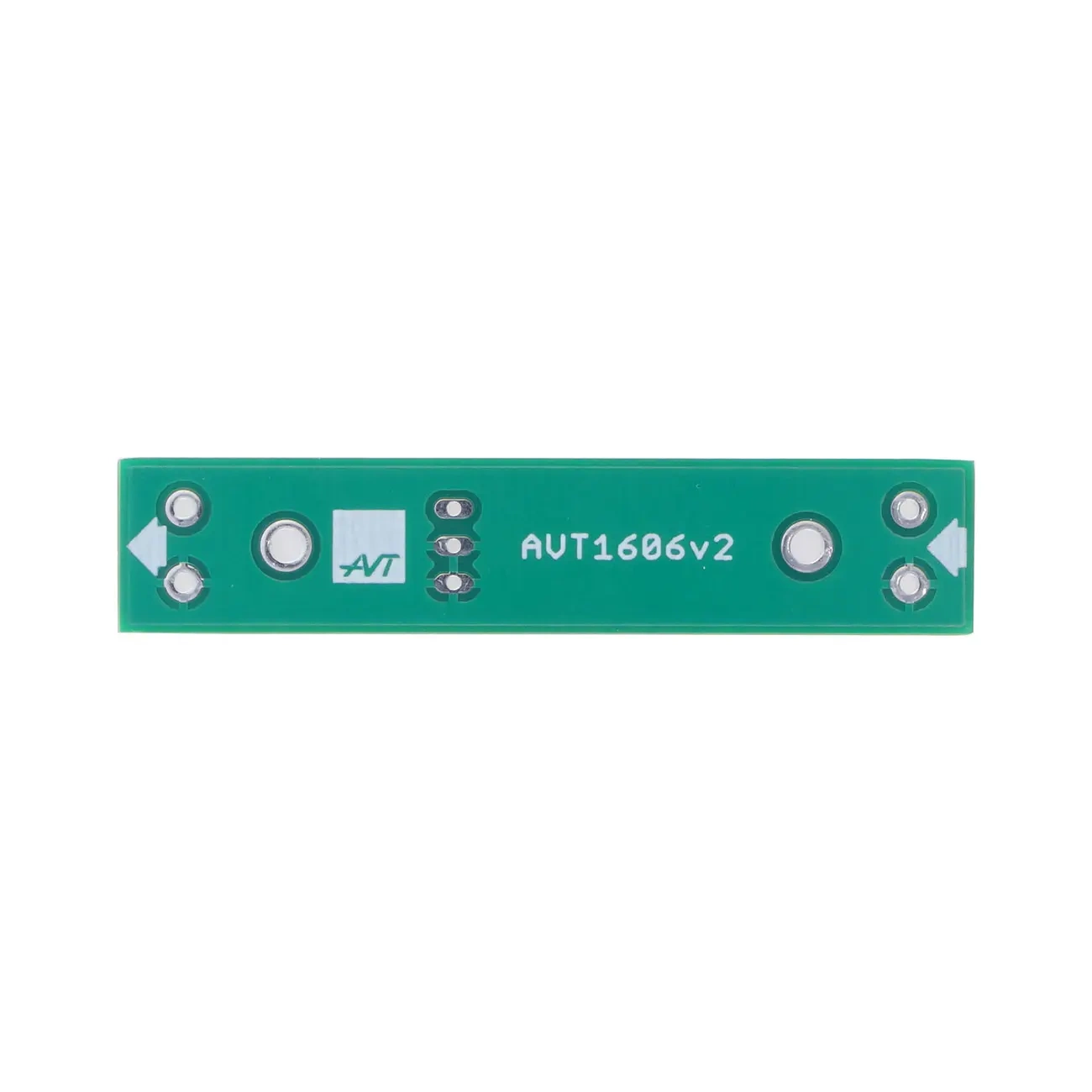

Miniaturowa przetwornica podwyższająca napięcie - płytka PCB do AVT1606
Płytka PCB do wykonania małej przetwornicy step-up do zasilania urządzeń bateryjnych i prototypowych.
Przetwornica step-up do urządzeń zasilanych z baterii
AVT1606 to projekt miniaturowej przetwornicy podwyższającej napięcie, która pozwala wykorzystać energię pozostającą w baterii po spadku jej napięcia poniżej poziomu pracy zasilanego urządzenia. Układ sprawdza się w małych konstrukcjach przenośnych, układach prototypowych, odbiornikach GPS, odtwarzaczach MP3 i innych urządzeniach wymagających stabilizowanego napięcia wyjściowego.
Napięcie wyjściowe można regulować w zakresie 2...5,5 V, a przetwornica pracuje z częstotliwością kluczowania 500 kHz. Niski próg startu od 0,65 V ułatwia zasilanie z pojedynczego ogniwa, a niewielka płytka pozwala wbudować układ w małe urządzenie. Wersja A obejmuje samą płytkę PCB; układ MCP1640, potencjometr, cewkę, kondensatory, rezystor i złącza trzeba skompletować osobno.
Karta techniczna
AVT1606
Miniaturowa przetwornica podwyższająca napięcie z układem MCP1640, regulowanym napięciem wyjściowym i niskim progiem startu, przeznaczona do małych urządzeń bateryjnych.
| Wersja | A – płytka drukowana PCB |
| Typ przetwornicy | podwyższająca napięcie, step-up |
| Układ przetwornicy | MCP1640 |
| Napięcie wejściowe | 0,65...5 VDC |
| Minimalne napięcie podtrzymania pracy | 0,35 V |
| Napięcie wyjściowe | regulowane 2...5,5 V |
| Maksymalny prąd wyjściowy | 350 mA |
| Częstotliwość kluczowania | 500 kHz |
| Sprawność | do 96% |
| Regulacja | ustawienie napięcia wyjściowego potencjometrem |
| Zastosowanie | urządzenia bateryjne, prototypy, małe układy przenośne |
| Płytka PCB | 58,5×12 mm |
Wersja
AVT1606 A – płytka PCB. Elementy elektroniczne, cewkę, potencjometr i złącza z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 1 MΩ, SMD 0805
- R2: 1 MΩ, potencjometr wieloobrotowy
- C1, C2: 4,7 µF...10 µF / 6,3 V
- U1: MCP1640, SOT-23/6
- L1: 10 µH...15 µH / 0,35 A
- Złącza ARK2/500
Notes
Jedyną czynnością regulacyjną po montażu jest ustawienie napięcia wyjściowego. Przed podłączeniem zasilanego urządzenia warto ustawić przetwornicę z obciążeniem kontrolnym i sprawdzić napięcie miernikiem.
Układ MCP1640 ma małą obudowę SMD, dlatego montaż wymaga precyzji i lutownicy z ostrym grotem. Najwygodniej rozpocząć od elementów SMD, a dopiero później wlutować cewkę, potencjometr i złącza.
Maksymalny prąd wyjściowy zależy od napięcia wejściowego, ustawionego napięcia wyjściowego, sprawności i warunków chłodzenia. Przy zasilaniu z mocno rozładowanej baterii dostępna moc będzie mniejsza niż przy wyższym napięciu wejściowym.
Przetwornica nadaje się do małych urządzeń przenośnych i układów prototypowych. Nie jest przeznaczona do zasilania obciążeń wymagających dużego prądu rozruchowego ani do pracy poza zakresem napięć podanym w parametrach.
Uwaga: Przed podłączeniem odbiornika trzeba ustawić i sprawdzić napięcie wyjściowe. Zbyt wysokie napięcie, odwrotna polaryzacja lub obciążenie przekraczające możliwości przetwornicy mogą uszkodzić zasilane urządzenie albo sam układ.
Najczęściej zadawane pytania
AVT1606 A zawiera wyłącznie płytkę PCB do projektu miniaturowej przetwornicy podwyższającej napięcie. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Układ podwyższa napięcie z baterii lub akumulatora do stabilizowanego poziomu 2...5,5 V. Sprawdza się w małych urządzeniach przenośnych, prototypach i układach, które mają pracować możliwie długo z jednego źródła energii.
Tak, układ startuje od około 0,65 V, więc może pracować z pojedynczym ogniwem, o ile źródło energii zapewni prąd potrzebny do zasilenia odbiornika.
Tak. Napięcie wyjściowe ustawia się potencjometrem w zakresie 2...5,5 V. Przed podłączeniem docelowego urządzenia trzeba sprawdzić nastawę miernikiem.
Nie zawsze. Dostępny prąd zależy od napięcia wejściowego, napięcia wyjściowego, sprawności przetwornicy i jakości źródła zasilania. Przy niskim napięciu baterii obciążenie trzeba dobrać ostrożnie.
