- Podwyższ napięcie z baterii do stabilizowanego poziomu 2...5,5 V. AVT1606 B to KIT DIY miniaturowej przetwornicy step-up z PCB i elementami do lutowania.

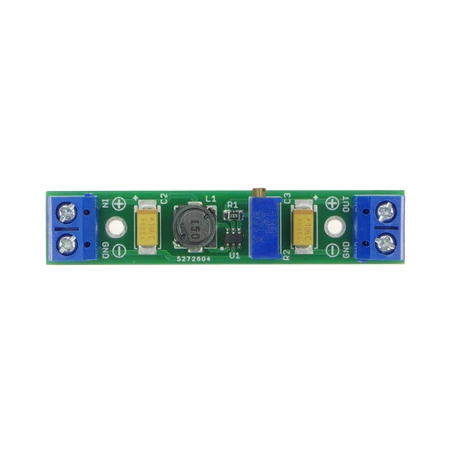

Miniaturowa przetwornica podwyższająca napięcie - KIT DIY AVT1606
KIT do zbudowania małej przetwornicy step-up do zasilania urządzeń bateryjnych i prototypowych.
Przetwornica step-up do samodzielnego montażu
AVT1606 pozwala zbudować miniaturową przetwornicę podwyższającą napięcie do małych urządzeń przenośnych, prototypów i układów zasilanych z baterii. Układ przydaje się tam, gdzie napięcie źródła energii spada poniżej poziomu wymaganego przez zasilany obwód, a potrzebne jest stabilizowane napięcie wyjściowe.

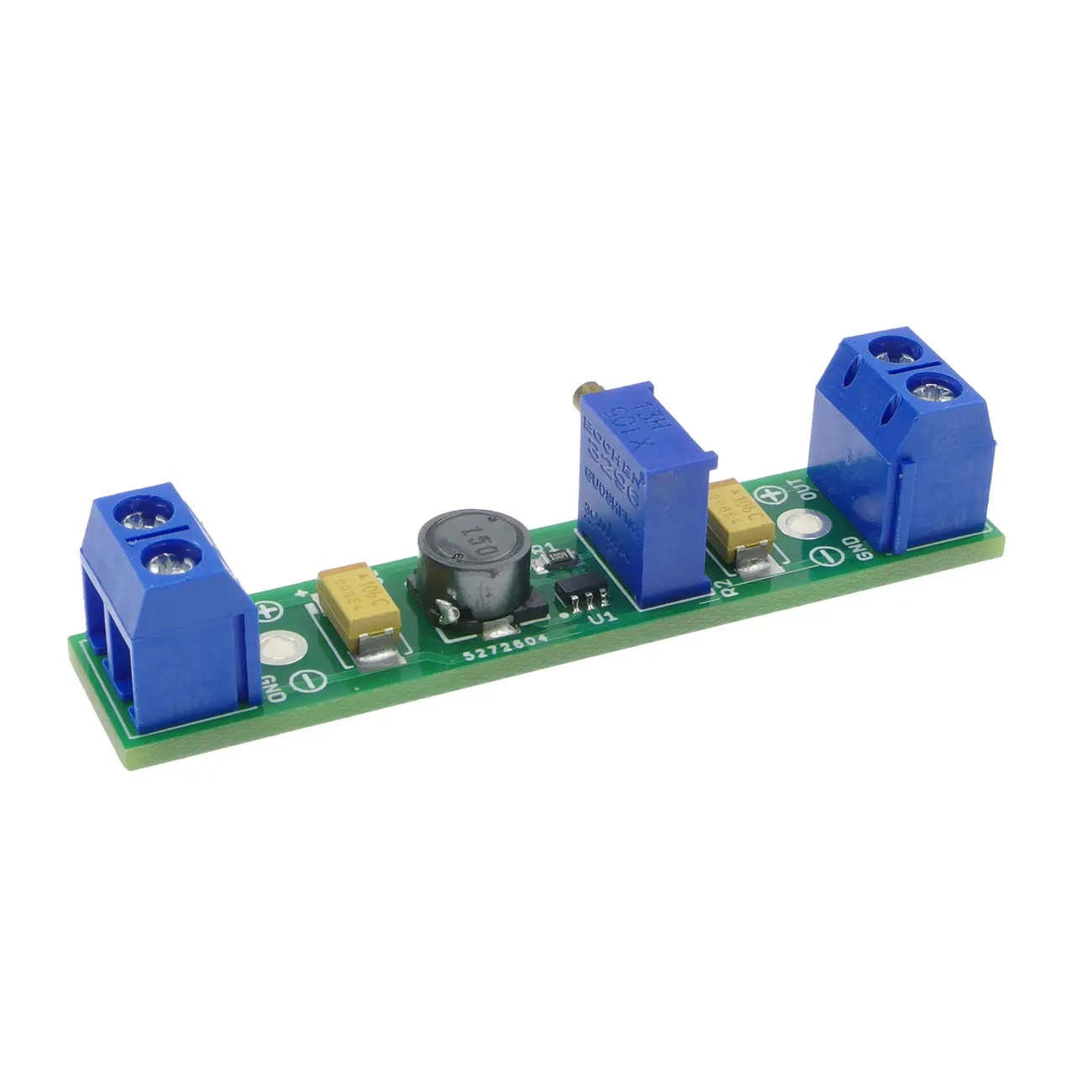

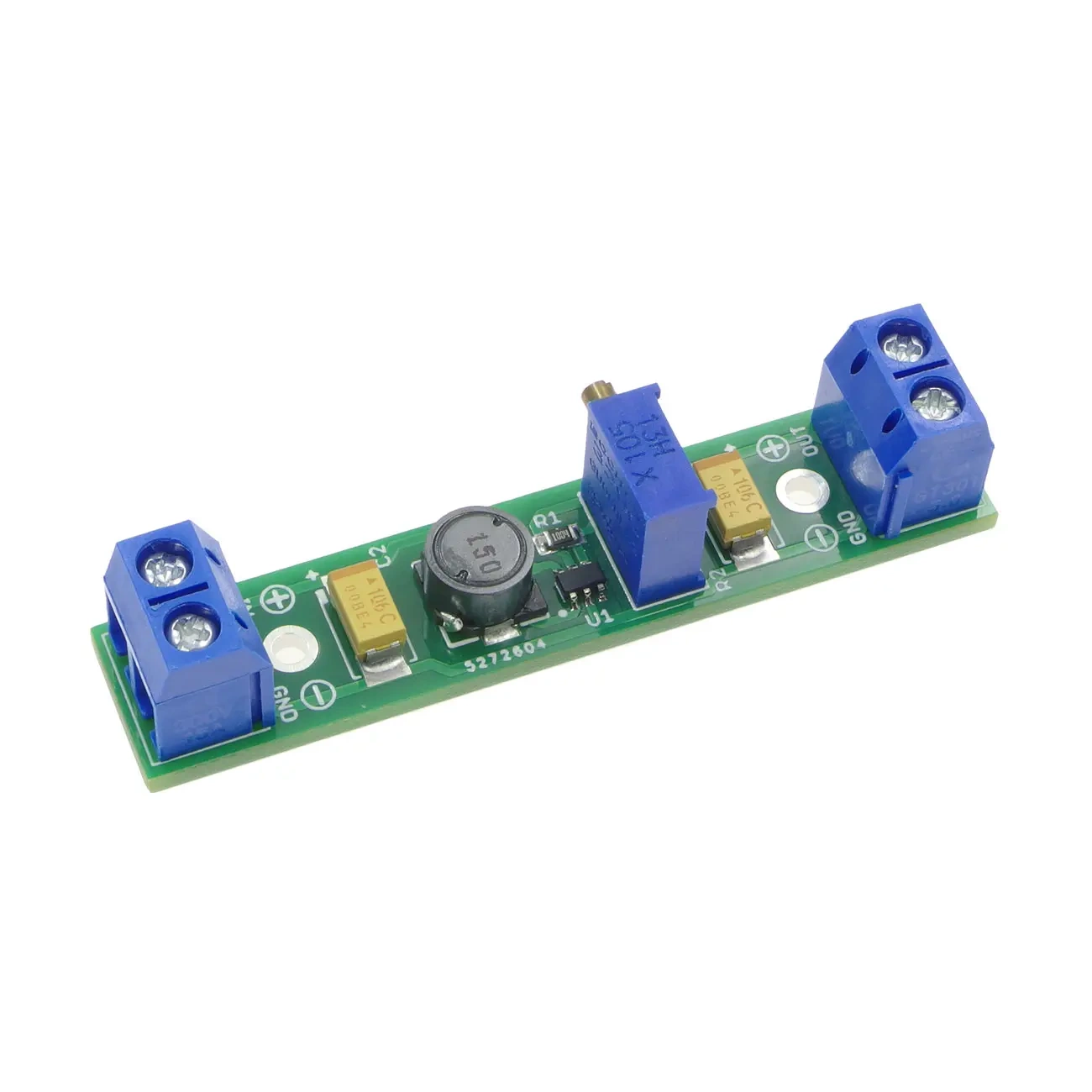

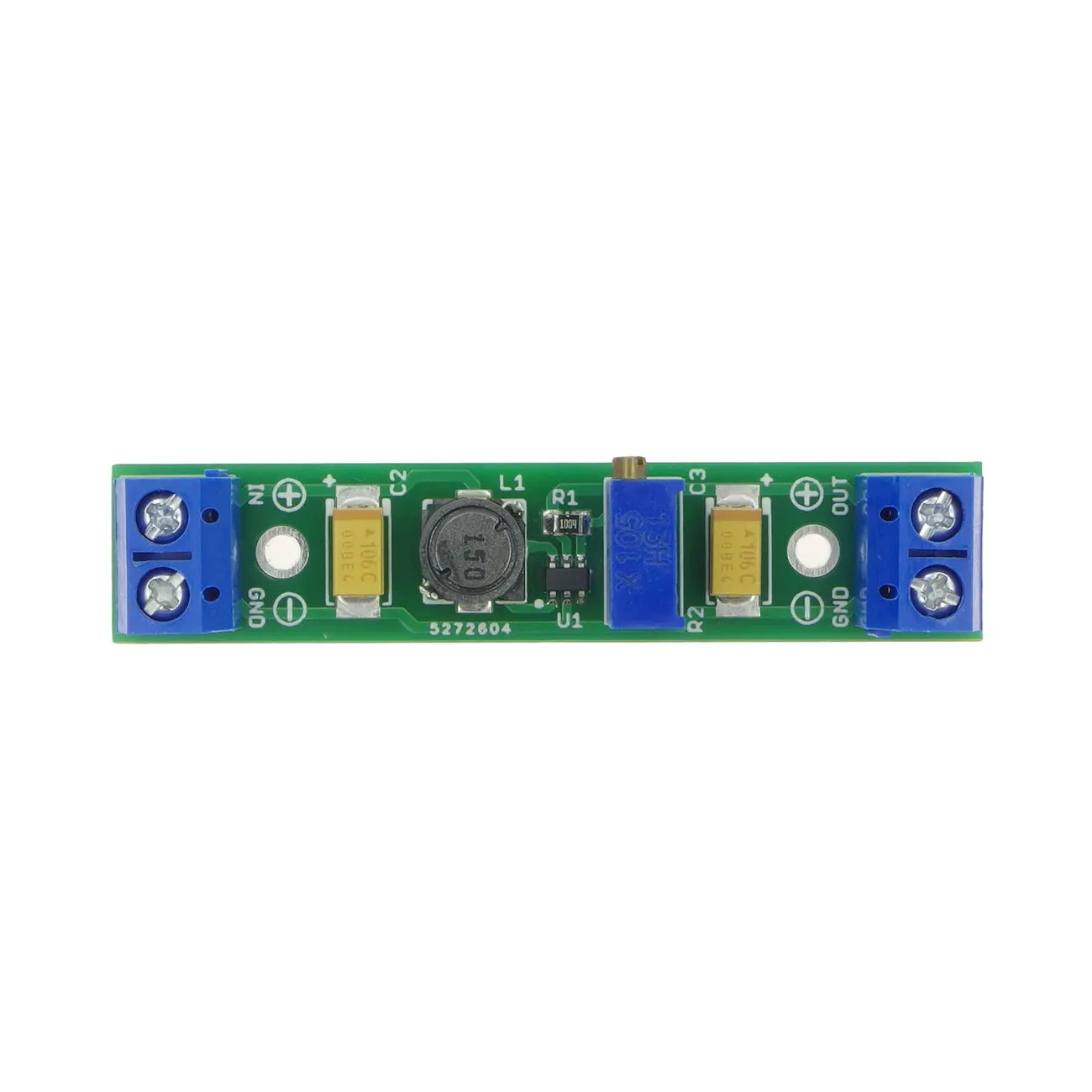

Napięcie wyjściowe ustawia się potencjometrem w zakresie 2...5,5 V. Przetwornica pracuje z układem MCP1640, startuje od niskiego napięcia wejściowego i może podtrzymywać pracę przy jeszcze niższym napięciu baterii. Wersja B to zestaw KIT z płytką PCB, układem przetwornicy, cewką, potencjometrem, kondensatorami, rezystorem i złączami do samodzielnego montażu.
Karta techniczna
AVT1606
Miniaturowa przetwornica podwyższająca napięcie z układem MCP1640, regulowanym napięciem wyjściowym i niskim progiem startu, przeznaczona do małych urządzeń bateryjnych.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ przetwornicy | podwyższająca napięcie, step-up |
| Układ przetwornicy | MCP1640 |
| Napięcie wejściowe | 0,65...5 VDC |
| Minimalne napięcie podtrzymania pracy | 0,35 V |
| Napięcie wyjściowe | regulowane 2...5,5 V |
| Maksymalny prąd wyjściowy | 350 mA |
| Częstotliwość kluczowania | 500 kHz |
| Sprawność | do 96% |
| Regulacja | ustawienie napięcia wyjściowego potencjometrem |
| Zastosowanie | urządzenia bateryjne, prototypy, małe układy przenośne |

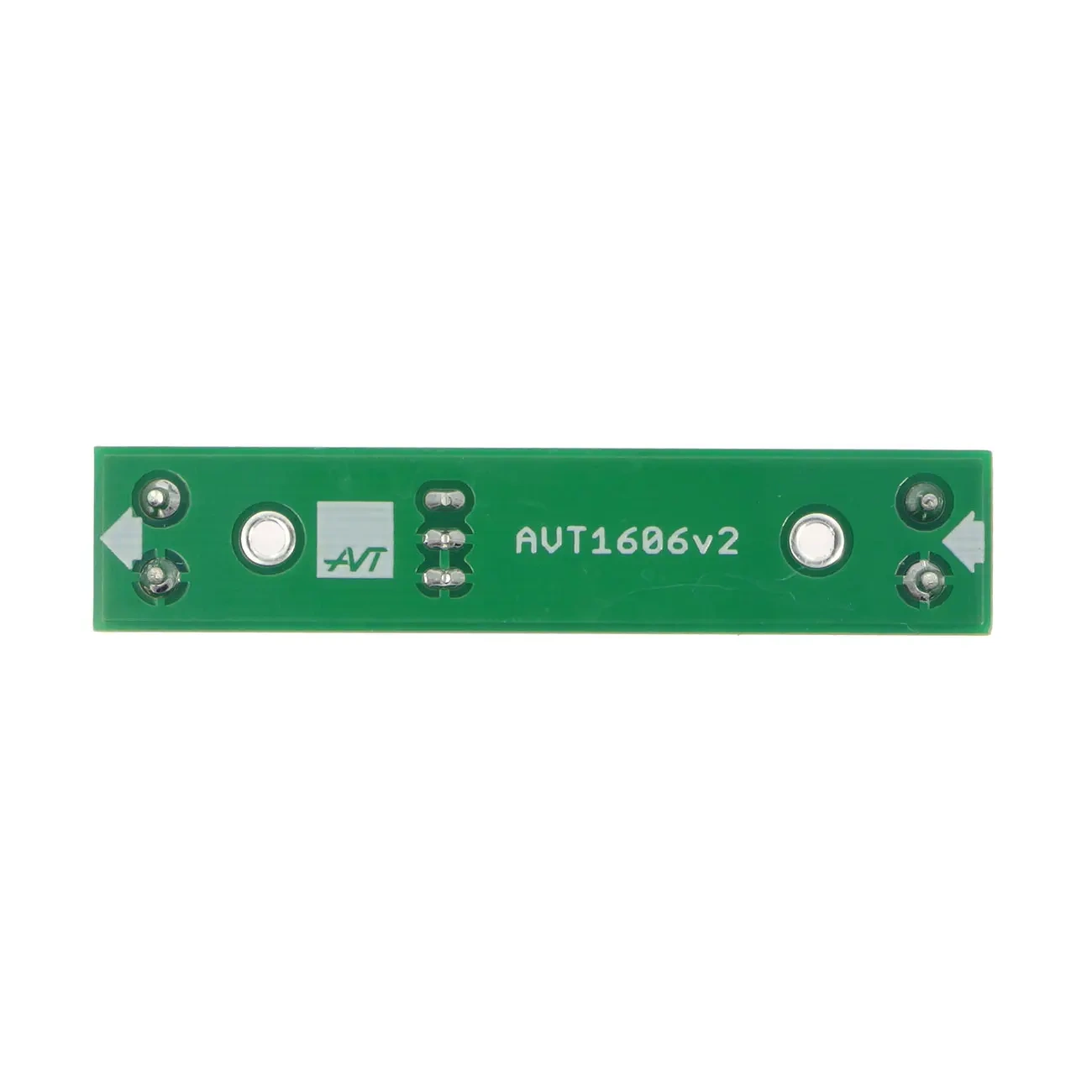

| Płytka PCB | 58,5×12 mm |
Wersja
AVT1606 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, układ MCP1640, cewkę, potencjometr regulacji napięcia, kondensatory, rezystor i złącza do zlutowania miniaturowej przetwornicy podwyższającej napięcie.
Notes
Jedyną czynnością regulacyjną po montażu jest ustawienie napięcia wyjściowego. Przed podłączeniem zasilanego urządzenia warto ustawić przetwornicę z obciążeniem kontrolnym i sprawdzić napięcie miernikiem.
Układ MCP1640 ma małą obudowę SMD, dlatego montaż wymaga precyzji i lutownicy z ostrym grotem. Najwygodniej rozpocząć od elementów SMD, a dopiero później wlutować cewkę, potencjometr i złącza.
Maksymalny prąd wyjściowy zależy od napięcia wejściowego, ustawionego napięcia wyjściowego, sprawności i warunków chłodzenia. Przy zasilaniu z mocno rozładowanej baterii dostępna moc będzie mniejsza niż przy wyższym napięciu wejściowym.
Przetwornica nadaje się do małych urządzeń przenośnych i układów prototypowych. Nie jest przeznaczona do zasilania obciążeń wymagających dużego prądu rozruchowego ani do pracy poza zakresem napięć podanym w parametrach.
Uwaga: Przed podłączeniem odbiornika trzeba ustawić i sprawdzić napięcie wyjściowe. Zbyt wysokie napięcie, odwrotna polaryzacja lub obciążenie przekraczające możliwości przetwornicy mogą uszkodzić zasilane urządzenie albo sam układ.
Najczęściej zadawane pytania
AVT1606 B to zestaw KIT z płytką PCB, układem MCP1640, cewką, potencjometrem regulacji napięcia, kondensatorami, rezystorem i złączami do zlutowania miniaturowej przetwornicy step-up.
Układ podwyższa napięcie z baterii lub akumulatora do stabilizowanego poziomu 2...5,5 V. Sprawdza się w małych urządzeniach przenośnych, prototypach i układach, które mają pracować możliwie długo z jednego źródła energii.
Tak, układ startuje od około 0,65 V, więc może pracować z pojedynczym ogniwem, o ile źródło energii zapewni prąd potrzebny do zasilenia odbiornika.
Tak. Napięcie wyjściowe ustawia się potencjometrem w zakresie 2...5,5 V. Przed podłączeniem docelowego urządzenia trzeba sprawdzić nastawę miernikiem.
Nie zawsze. Dostępny prąd zależy od napięcia wejściowego, napięcia wyjściowego, sprawności przetwornicy i jakości źródła zasilania. Przy niskim napięciu baterii obciążenie trzeba dobrać ostrożnie.
