Mikroskop cyfrowy 4,3" AD106S ANDONSTAR

Mikroskop cyfrowy 4,3" AD106S ANDONSTAR – mikroskop do elektroniki, lutowania SMD i inspekcji PCB

Mikroskop cyfrowy Andonstar AD106S to praktyczne narzędzie warsztatowe umożliwiające precyzyjną obserwację małych elementów, lutowanie SMD, kontrolę jakości płytek PCB oraz dokumentację prac serwisowych. Urządzenie łączy funkcjonalność klasycznego mikroskopu z wygodą cyfrowego podglądu na ekranie LCD.

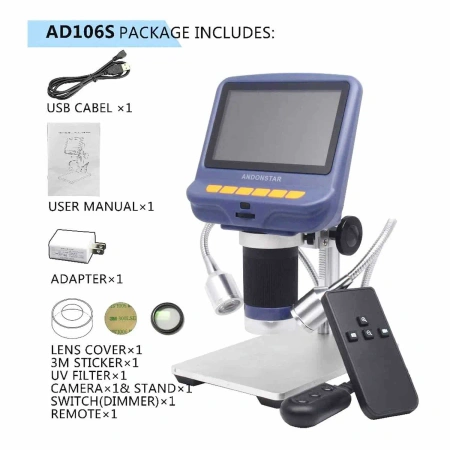

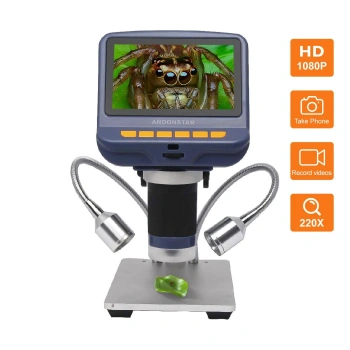

Zastosowany wysokiej jakości sensor HD CMOS generuje wyraźny obraz, który wyświetlany jest na wbudowanym ekranie LCD o przekątnej 4,3 cala. Dzięki temu możliwa jest wygodna obserwacja szczegółów bez konieczności podłączania komputera.

Mikroskop oferuje płynne powiększenie do 220×, co pozwala dokładnie analizować bardzo drobne elementy elektroniczne – takie jak rezystory i kondensatory SMD, pady lutownicze, ścieżki PCB czy mikropęknięcia połączeń lutowniczych.

Urządzenie umożliwia także rejestrowanie zdjęć oraz nagrywanie filmów, co jest przydatne podczas dokumentowania napraw, analiz technicznych lub przygotowywania materiałów szkoleniowych.

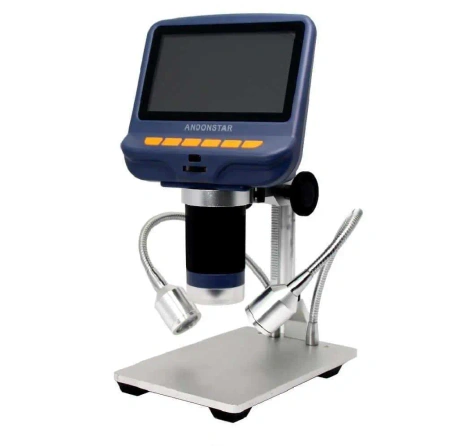

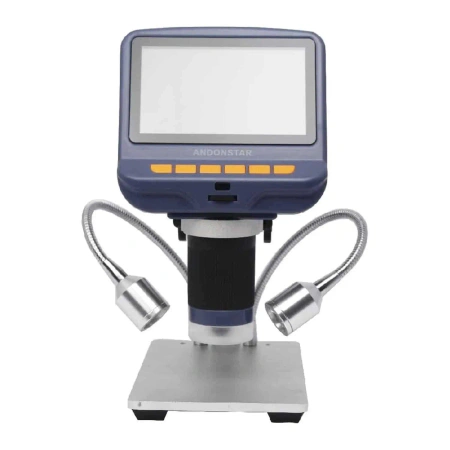

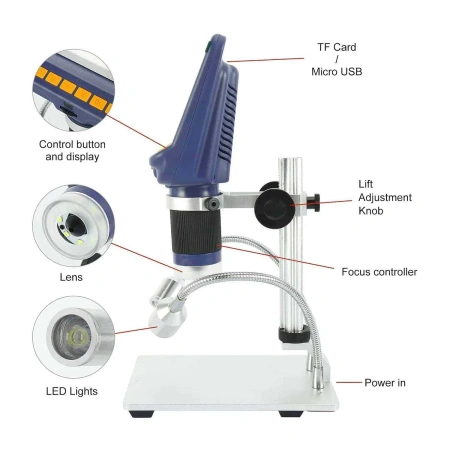

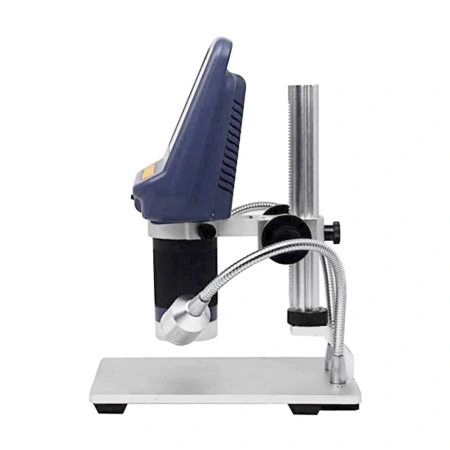

Solidna konstrukcja mikroskopu opiera się na stabilnym metalowym statywie, który zapewnia dobrą stabilność obrazu nawet przy dużych powiększeniach. Dodatkowo statyw wyposażony jest w dwie regulowane lampy LED, które poprawiają oświetlenie badanego obiektu.

Wbudowane 8 diod LED wokół obiektywu zapewnia równomierne oświetlenie obserwowanego obszaru. Dzięki temu możliwe jest uzyskanie kontrastowego obrazu nawet przy obserwacji bardzo małych detali.

Dodatkowym zabezpieczeniem optyki jest filtr UV, który chroni soczewkę przed zabrudzeniami i uszkodzeniami mechanicznymi.

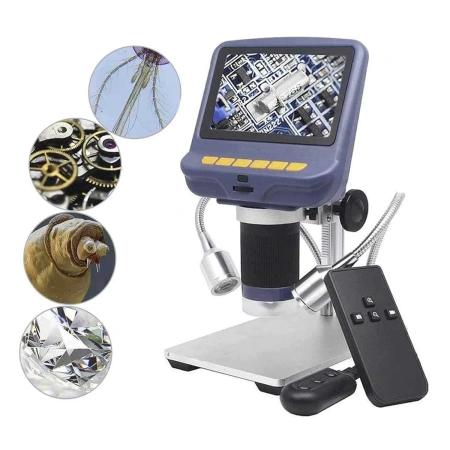

Mikroskop cyfrowy AD106S znajduje zastosowanie m.in. w:

• serwisach elektroniki
• warsztatach lutowniczych
• kontroli jakości produkcji PCB
• naprawach telefonów i urządzeń mobilnych
• analizie mechaniki precyzyjnej
• edukacji technicznej i szkoleniach

Dzięki kompaktowej konstrukcji i prostemu sterowaniu jest to również dobre narzędzie dla hobbystów elektroniki, modelarzy i osób uczących się lutowania SMD.

Specyfikacja techniczna

• Model: Andonstar AD106S
• Typ urządzenia: mikroskop cyfrowy z ekranem LCD
• Sensor obrazu: wysokiej jakości sensor HD CMOS
• Ekran: LCD 4,3 cala
• Maksymalne powiększenie: do 220× (płynna regulacja)
• Zakres ostrości: od 2 cm do 10,5 cm
• Rozdzielczość zdjęć: od 1280×720 do 4032×3024
• Format zdjęć: JPG
• Format nagrywania wideo: AVI
• Rozdzielczość wideo:
  • 1080P (Full HD)
  • 720P (HD)
• Liczba klatek: do 30 fps przy oświetleniu 600 lux
• Źródło światła:
  • 8 diod LED przy obiektywie
  • 2 lampy LED na statywie
• Wyjście do komputera: USB 2.0
• Obsługa komputera: Windows XP / 7 / 8
• Zasilanie: 5 V DC
• Obsługa kart pamięci: microSD / TF do 32 GB (brak w zestawie)
• Wymiary statywu: 16 × 10 × 19,5 cm
• Wymiary opakowania: 29 × 21 × 8 cm

Praktyczne wskazówki pracy z mikroskopem

Ustawienie właściwej odległości roboczej
Najlepsze warunki pracy przy lutowaniu SMD uzyskuje się przy odległości około 6–10 cm od obiektywu. Zapewnia to dobre pole widzenia oraz miejsce na lutownicę i narzędzia.

Oświetlenie elementów elektronicznych
Podczas pracy z błyszczącymi powierzchniami (np. pady PCB) warto lekko zmienić kąt lamp LED, aby uniknąć odbić światła pogarszających widoczność.

Stabilność stanowiska
Przy dużych powiększeniach nawet niewielkie drgania mogą powodować poruszenie obrazu. Dlatego najlepiej ustawić mikroskop na stabilnym, ciężkim blacie roboczym.

Dokumentowanie napraw
Funkcja zapisu zdjęć i filmów pozwala tworzyć dokumentację serwisową, która może być przydatna podczas analizy usterek lub w raportach technicznych.

Trochę teorii

W nowoczesnej elektronice dominują elementy montowane powierzchniowo, czyli SMD (Surface Mount Device). W porównaniu do starszej technologii przewlekanej THT komponenty SMD są znacznie mniejsze.

Przykładowo popularny rezystor w obudowie 0603 ma wymiary około 1,6 mm × 0,8 mm, natomiast elementy w obudowie 0201 mają zaledwie około 0,6 mm długości.

Przy tak małych wymiarach gołym okiem trudno ocenić:

• jakość połączenia lutowniczego
• obecność mikrozwarć między padami
• poprawność ustawienia elementu
• stan ścieżek na płytce PCB

Dlatego w serwisach elektroniki coraz częściej wykorzystuje się mikroskopy cyfrowe do lutowania i diagnostyki PCB, które umożliwiają dokładną obserwację nawet bardzo małych detali.

Mikroskopy takie jak Andonstar AD106S pozwalają nie tylko oglądać elementy w dużym powiększeniu, ale także rejestrować obraz i analizować szczegóły na ekranie, co znacząco ułatwia diagnostykę i poprawia precyzję pracy.
