Mikroprocesorowy strach na ptaki – odstraszacz z syreną AVT3135
Układ losowo uruchamia głośny sygnał dźwiękowy w ciągu dnia, pomagając odstraszać ptaki z chronionego miejsca.
Odstraszacz ptaków z losowym załączaniem syreny
AVT3135 pozwala zbudować mikroprocesorowy strach na ptaki do ochrony ogrodu, sadu, plantacji, magazynu lub innego miejsca narażonego na obecność ptaków. Układ losowo uruchamia jednotonową syrenę o dużej głośności, utrudniając zwierzętom przyzwyczajenie się do powtarzalnego schematu dźwięku.
Wbudowany czujnik oświetlenia ogranicza pracę do pory dziennej, a potencjometr umożliwia ustawienie częstości załączania syreny. Dioda LED sygnalizuje stan pracy, aktywację odstraszania oraz niski poziom napięcia zasilania.
Karta techniczna
AVT3135
Mikroprocesorowy odstraszacz ptaków z mikrokontrolerem ATtiny25, losowym sterowaniem syreną 12 V, wyłącznikiem zmierzchowym, kontrolą napięcia zasilania i regulacją częstości załączania.
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Typ projektu | mikroprocesorowy strach na ptaki / odstraszacz dźwiękowy |
| Zastosowanie | ogród, sad, plantacja, magazyn, teren wymagający odstraszania ptaków |
| Sposób działania | losowo włączany jednotonowy sygnał dźwiękowy |
| Głośność sygnału | powyżej 100 dB, zależnie od zastosowanej syreny |
| Regulacja częstości syreny | potencjometr PR1, zakres około 5…30 minut |
| Liczba sygnałów w cyklu | od 3 do 8 sygnałów |
| Czas trwania sygnału | około 2…5 sekund |
| Wyłącznik zmierzchowy | fotorezystor PH1, praca tylko w ciągu dnia |
| Sygnalizacja LED | praca w dzień, aktywacja odstraszania, niski poziom akumulatora |
| Mikrokontroler | ATtiny25, zaprogramowany w wersji A+ |
| Taktowanie mikrokontrolera | wewnętrzny sygnał zegarowy |
| Tranzystor wykonawczy syreny | BUZ11 lub podobny |
| Syrena | syrena alarmowa 12 V, podłączana do złącza X2 |
| Stabilizator napięcia | 78L05 |
| Zabezpieczenie zasilania | dioda D1 1N4007 przed odwrotną polaryzacją |
| Bezpiecznik | F1, 2 A |
| Zasilanie | 12 V DC / około 1 A, akumulator lub stabilizowany zasilacz |
| Złącza | X1 – zasilanie, X2 – syrena |
| Opcjonalna obudowa | Z-54, dopasowana do płytki PCB |
| Wymiary płytki PCB | 40×62 mm |

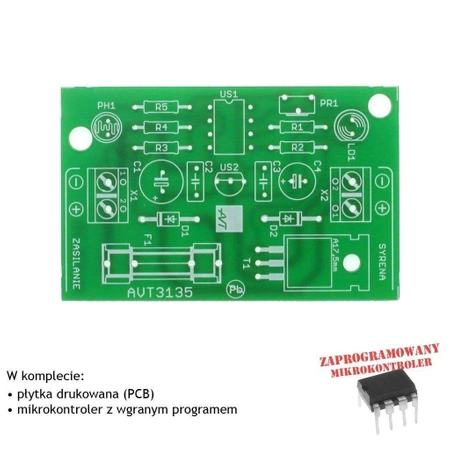

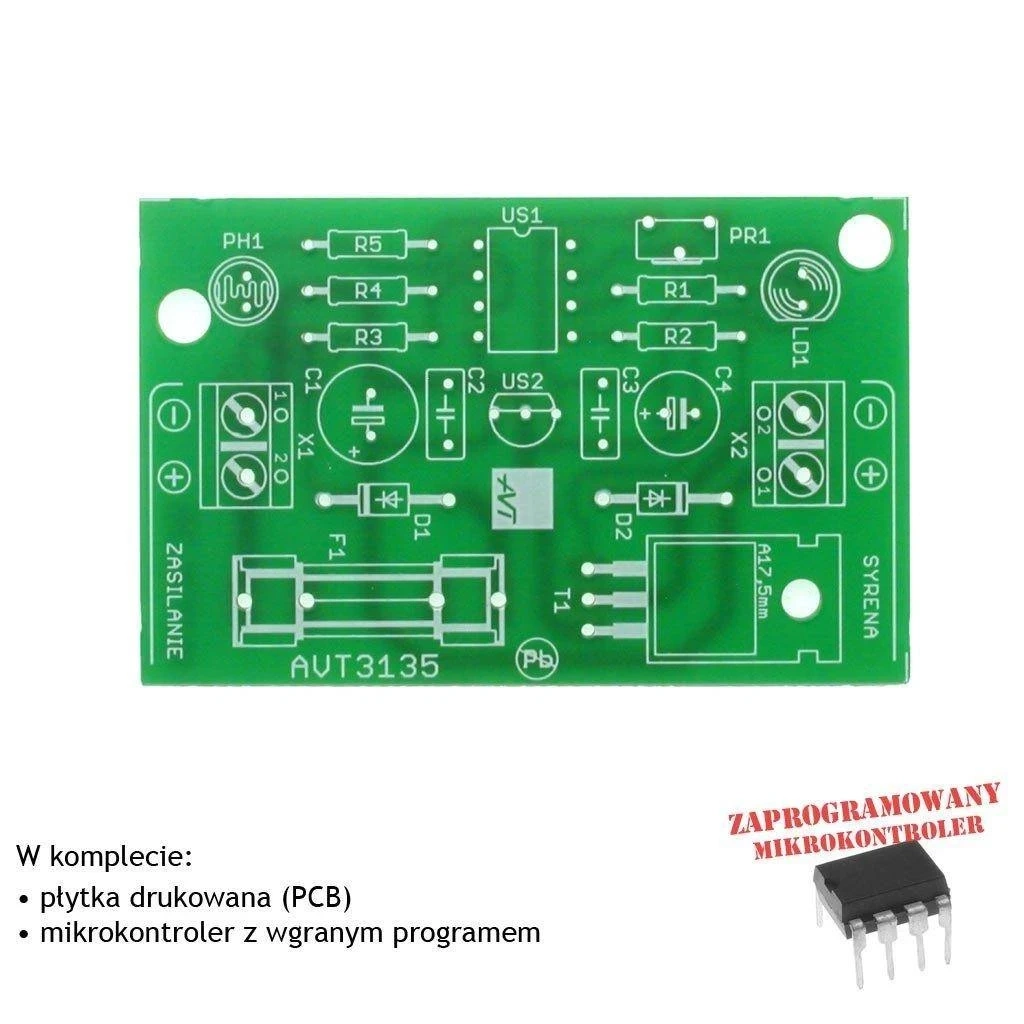

Wersja A+ – płytka PCB i zaprogramowany mikrokontroler
AVT3135 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny25 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2: 1 kΩ
- R3: 1 MΩ
- R4, R5: 100 kΩ
- PR1: potencjometr montażowy 1 MΩ
- PH1: fotorezystor
- C1: 470 µF
- C2, C3: 100 nF
- C4: 100 µF
- D1, D2: 1N4007
- LD1: dowolna dioda LED
- US1: ATtiny25, zaprogramowany, z podstawką
- US2: 78L05
- T1: BUZ11 lub podobny
- F1: bezpiecznik 2 A
- X1, X2: złącza śrubowe
- Syrena alarmowa 12 V
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATtiny25 do podstawowego uruchomienia odstraszacza.
Potencjometr PR1 ustawia częstość załączania syreny. Układ nie uruchamia syreny w nocy, ponieważ fotorezystor pełni funkcję wyłącznika zmierzchowego i ogranicza pracę do pory dziennej.
Przy montażu na zewnątrz płytkę i zasilacz trzeba zabezpieczyć przed deszczem oraz wilgocią. Opcjonalna obudowa Z-54 jest dopasowana do płytki PCB, ale przewody syreny, zasilania i otwory obudowy nadal wymagają starannego uszczelnienia.
Uwaga: Syrena może generować bardzo głośny dźwięk. Podczas uruchamiania nie należy kierować jej w stronę ludzi ani zwierząt znajdujących się blisko urządzenia. Przy zasilaniu z zasilacza sieciowego trzeba zabezpieczyć zasilacz przed deszczem i wilgocią oraz stosować wyłącznie bezpieczne, sprawne źródło 12 V DC.
Najczęściej zadawane pytania
Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny25. Pozostałe elementy trzeba skompletować osobno.
Oprócz wersji A+ występowała także wersja B. Można samodzielnie skompletować elementy według wykazu albo sprawdzić w aktualnej ofercie sklepu, czy wersja B jest obecnie dostępna.
Syrena jest uruchamiana losowo w ciągu dnia. Fotorezystor pełni funkcję wyłącznika zmierzchowego, dlatego po zmroku układ nie powinien generować sygnału dźwiękowego.
Częstość załączania syreny reguluje się potencjometrem PR1. Zakres ustawienia wynosi około 5…30 minut, a program dodatkowo losuje liczbę i długość sygnałów.
Układ wymaga zasilania 12 V DC o wydajności około 1 A. Może to być akumulator 12 V, na przykład żelowy, albo stabilizowany zasilacz 12 V DC.
Tak, ale płytkę, złącza, przewody i zasilacz trzeba zabezpieczyć przed deszczem oraz wilgocią. Do płytki dopasowana jest opcjonalna obudowa Z-54.
Nie. To wersja A+, czyli płytka PCB i zaprogramowany mikrokontroler. Syrenę 12 V, fotorezystor, tranzystor BUZ11, stabilizator, elementy bierne, złącza, bezpiecznik i pozostałe podzespoły trzeba dobrać osobno według wykazu albo sprawdzić dostępność wersji B.
