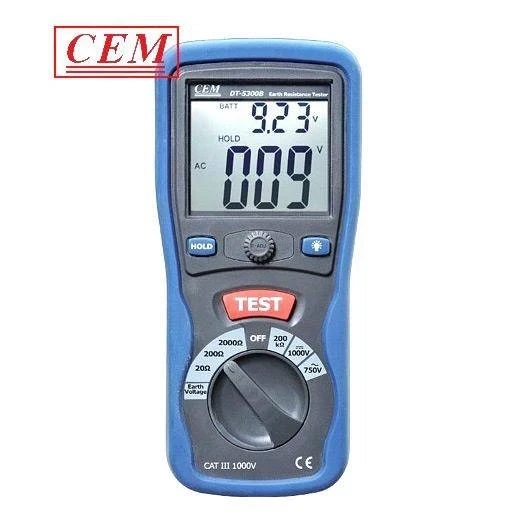

Miernik CEM DT-5300B zastępuje klasyczny induktor korbowy. Mierzy rezystancję uziemienia metodą trójelektrodową oraz uproszczoną dwuprzewodową, a poza tym pracuje jak podstawowy multimetr - mierzy napięcie przemienne, stałe i rezystancję.

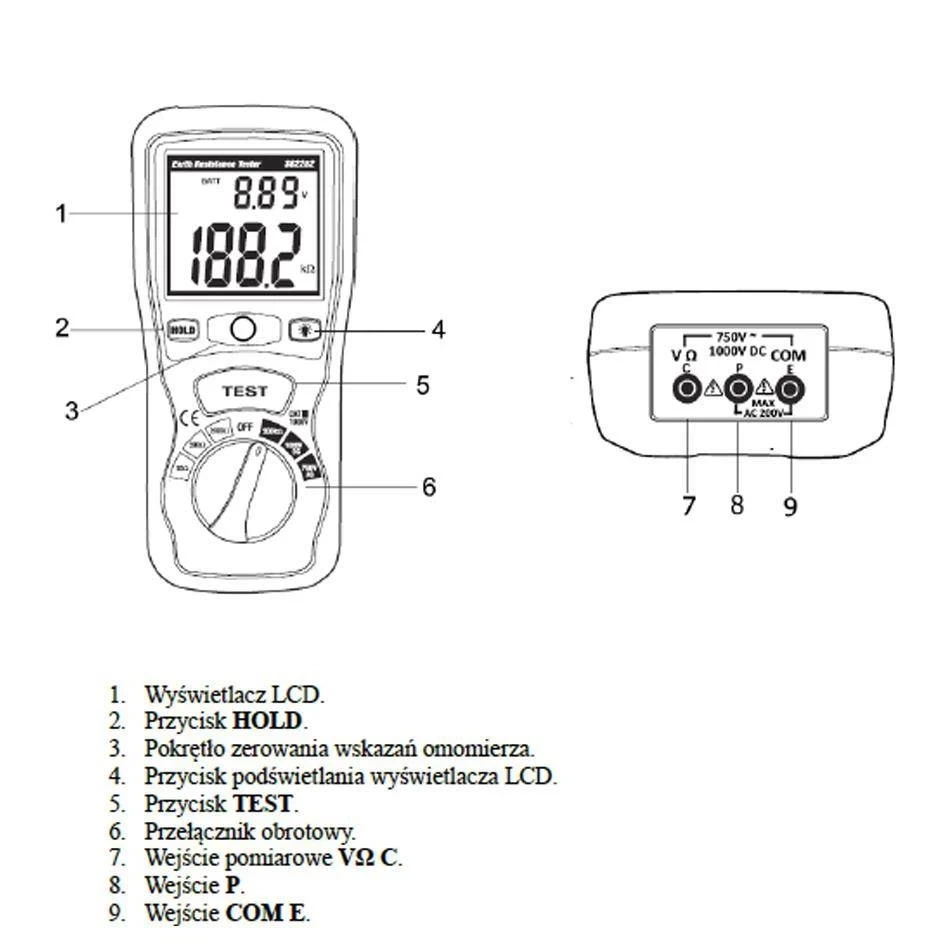

Duży wyświetlacz pokazuje jednocześnie wynik pomiaru i stan baterii, co ma znaczenie przy pomiarach uziemienia: rozładowane ogniwa zaniżają prąd pomiarowy i wynik przestaje być wiarygodny, a na jednopolowym wyświetlaczu nie widać tego w porę.
Funkcja Test Hold zatrzymuje odczyt na ekranie, więc wynik da się spisać po odejściu od stanowiska pomiarowego. Zerowanie odbywa się automatycznie.
Prąd pomiarowy tego miernika wynosi 2 mA, czyli mniej niż próg zadziałania typowego wyłącznika różnicowoprądowego o czułości 30 mA. Dzięki temu pomiar uziemienia po stronie zasilania sieciowego da się wykonać bez wyłączania obwodu i bez wybijania zabezpieczenia.
Druga rzecz, którą warto sprawdzić przed pomiarem, to napięcie uziomowe. W gruncie płyną prądy błądzące, a napięcie przekraczające 10 V zaburza wynik na tyle, że pomiar rezystancji przestaje być wiarygodny. Miernik ma osobną pozycję przełącznika właśnie do tego sprawdzenia - wykonuje się je jako pierwsze.
Metoda trójelektrodowa wymaga wbicia dwóch sond pomocniczych w odstępach 5-10 m i daje wynik dokładny. Gdy podłoże na to nie pozwala - beton, asfalt, zmarzlina - stosuje się metodę uproszczoną dwuprzewodową, wykorzystującą uziemienie sieciowe jako odniesienie. Wynik jest wtedy przybliżony i zawiera rezystancję uziomu odniesienia, o którą trzeba go pomniejszyć.
Metoda trójelektrodowa tak - dwie sondy pomocnicze wbija się w odstępach 5-10 m od badanego uziomu. Gdy podłoże na to nie pozwala, miernik obsługuje też metodę uproszczoną dwuprzewodową, dającą wynik przybliżony.
Prąd pomiarowy wynosi 2 mA, czyli poniżej progu zadziałania typowego wyłącznika 30 mA. Pomiar można więc wykonać bez wyłączania obwodu.
W gruncie płyną prądy błądzące. Jeśli napięcie uziomowe przekracza 10 V, zaburza wynik pomiaru rezystancji na tyle, że przestaje on być miarodajny. Miernik ma do tego osobną pozycję przełącznika.
W podstawowym zakresie tak: mierzy napięcie stałe do 1000 V, przemienne do 750 V i rezystancję do 200 kΩ. Nie ma jednak pomiaru prądu, pojemności ani częstotliwości, więc do prac serwisowych nadal potrzebny jest multimetr.
Producent nie podaje deklarowanego czasu pracy. Miernik wyłącza się samoczynnie po około 15 minutach bezczynności, a stan ogniw jest pokazywany na wyświetlaczu obok wyniku - przy zbyt niskim napięciu wskazania przestają być wiarygodne.
