Miernik cęgowy AC/DC 600 A True RMS z NCV i pomiarem temperatury, NOYAFA NF-6304
- Pomiar prądu bez rozłączania przewodu, kontrola napięcia, rezystancji, częstotliwości, pojemności i temperatury. Noyafa NF-6304 ma True RMS, automatyczny dobór zakresu, NCV, podświetlany ekran i oświetlenie cęgów.
Miernik cęgowy do diagnostyki instalacji i urządzeń elektrycznych

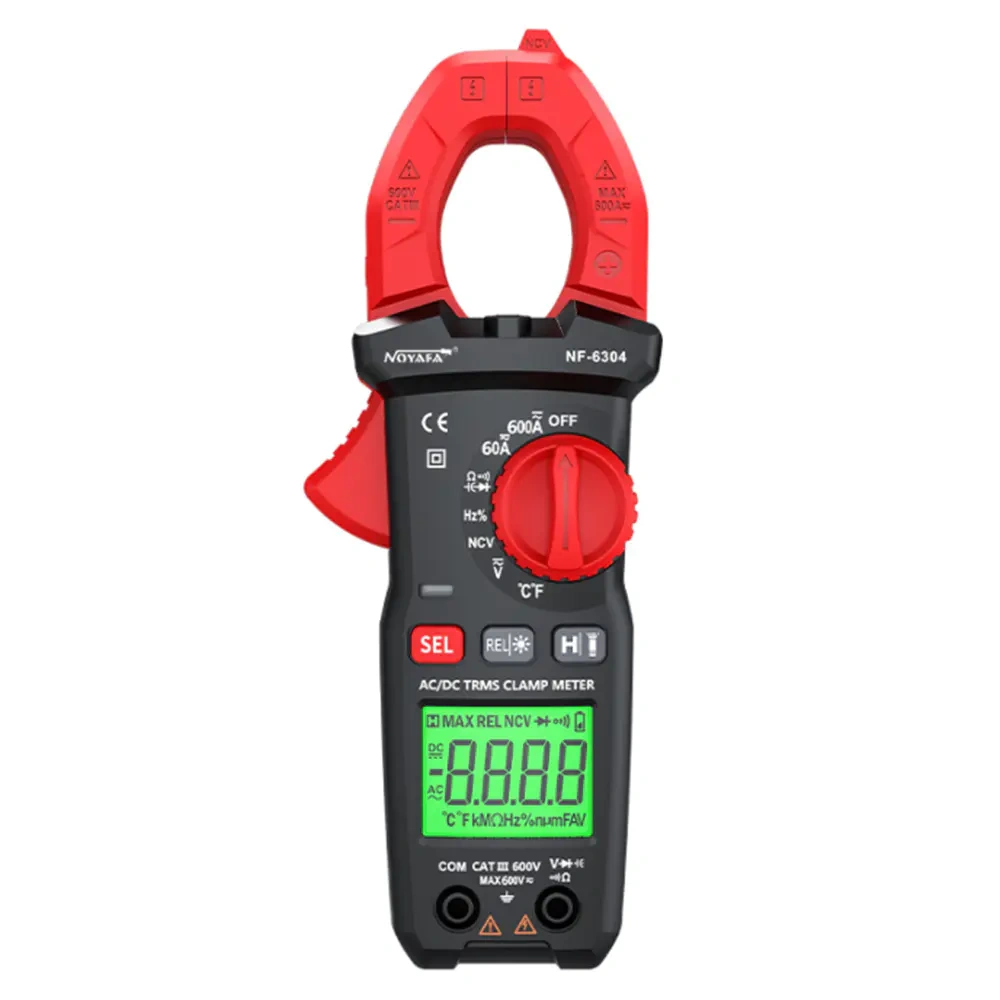

Noyafa NF-6304 łączy funkcje multimetru cyfrowego z pomiarem prądu za pomocą cęgów. Pozwala mierzyć prąd przemienny i stały bez rozłączania badanego przewodu, a po podłączeniu przewodów pomiarowych umożliwia kontrolę napięcia, rezystancji, częstotliwości, pojemności, ciągłości obwodu i diod.
Pomiar True RMS zwiększa wiarygodność wyników przy przebiegach odkształconych, występujących między innymi w zasilaczach impulsowych, falownikach, sterownikach i urządzeniach z regulacją elektroniczną. Automatyczny dobór zakresu upraszcza obsługę, a podświetlany wyświetlacz LCD o maksymalnym wskazaniu 5999 ułatwia odczyt wyniku.
Miernik ma także bezkontaktową detekcję napięcia NCV, pomiar temperatury, funkcję zatrzymania wskazania oraz oświetlenie obszaru wewnątrz cęgów. Kategoria pomiarowa CAT III 600 V pozwala stosować urządzenie podczas prac przy instalacjach niskiego napięcia w granicach określonych przez producenta.
Najważniejsze cechy
- Pomiar prądu AC i DC za pomocą cęgów bez rozłączania przewodu
- Pomiar True RMS dla przebiegów sinusoidalnych i odkształconych
- Automatyczny dobór zakresu pomiarowego

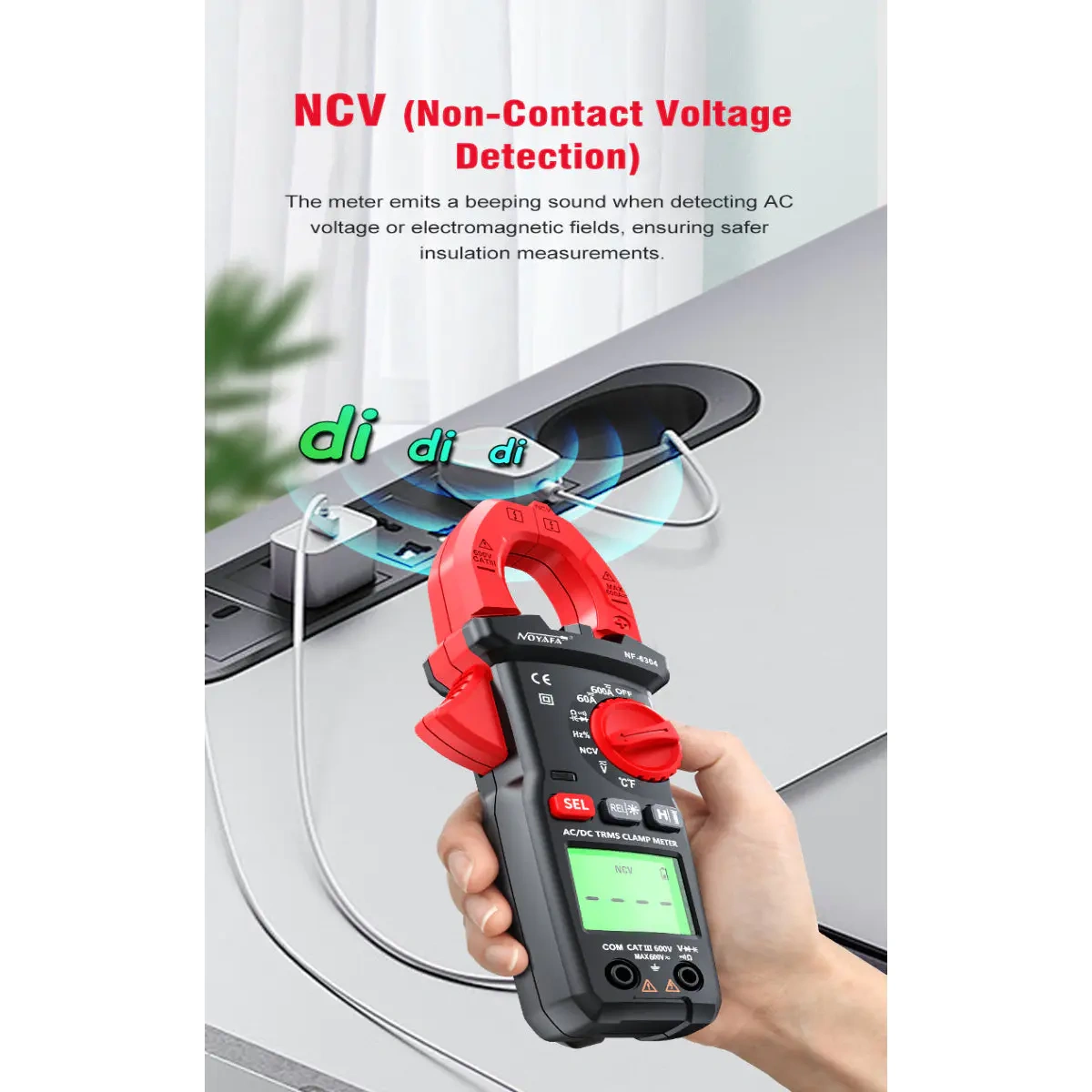

- Bezkontaktowa detekcja napięcia przemiennego NCV
- Funkcja HOLD do zatrzymania wyniku na wyświetlaczu
- Funkcja REL do pomiarów względnych
- Rejestracja wartości maksymalnej
- Akustyczny test ciągłości obwodu
- Podświetlany wyświetlacz LCD

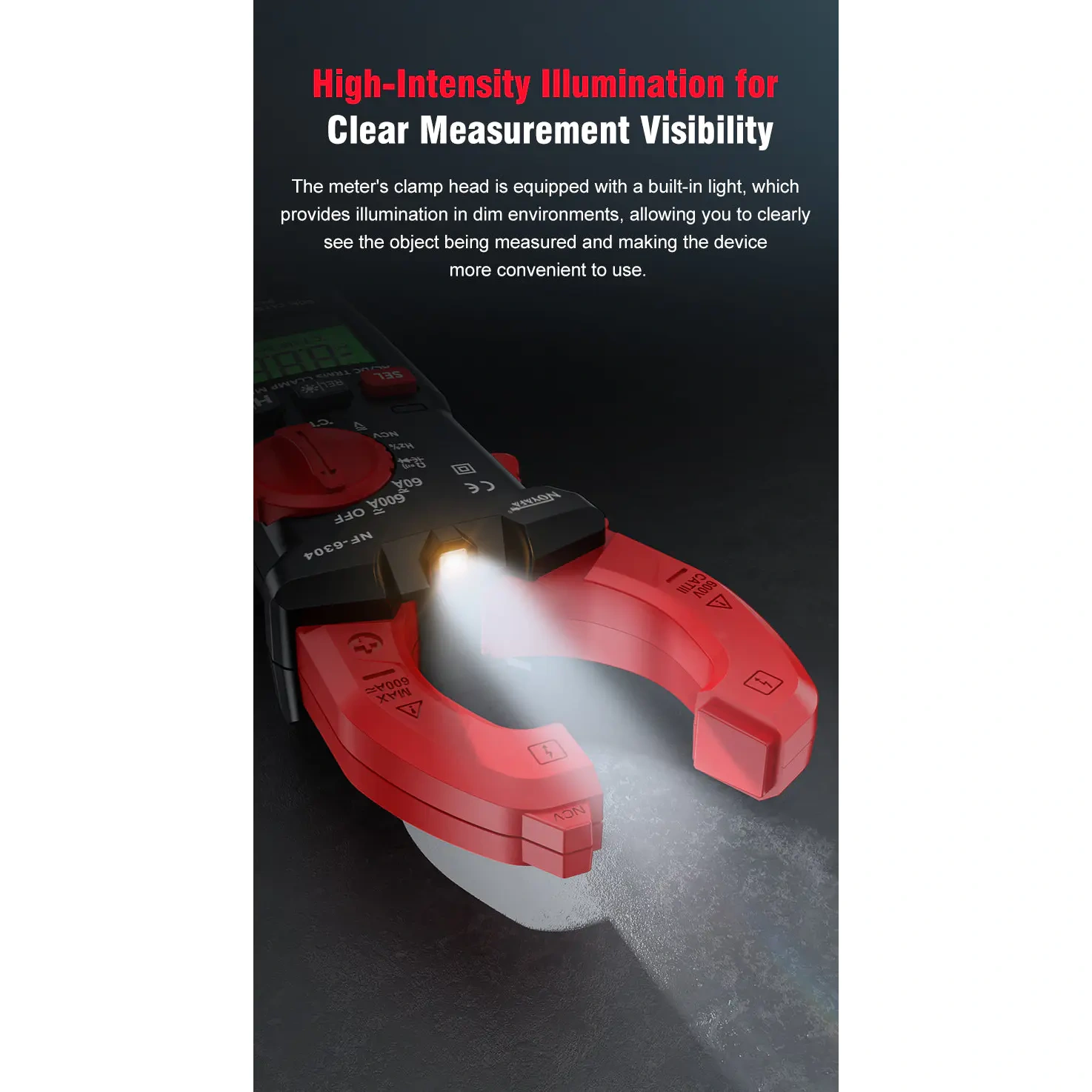

- Oświetlenie obszaru pomiarowego przy cęgach
- Automatyczne wyłączanie po okresie bezczynności
- Obudowa z elementami ograniczającymi skutki uderzeń i upadków
Zastosowanie
Miernik Noyafa NF-6304 jest przeznaczony do kontroli instalacji elektrycznych, urządzeń zasilanych napięciem stałym i przemiennym oraz układów elektronicznych. Może być używany podczas diagnostyki rozdzielnic, przewodów zasilających, zasilaczy, silników, urządzeń grzewczych, instalacji samochodowych i systemów automatyki.
- Pomiar obciążenia przewodów i odbiorników
- Kontrola napięcia w instalacjach AC i DC
- Sprawdzanie ciągłości przewodów i połączeń
- Wykrywanie przerw i zwarć w obwodzie
- Pomiar rezystancji elementów i połączeń
- Kontrola kondensatorów
- Pomiar częstotliwości i współczynnika wypełnienia
- Pomiar temperatury za pomocą sondy
- Wstępne lokalizowanie przewodów pod napięciem funkcją NCV
Specyfikacja techniczna
- Model: Noyafa NF-6304
- Typ urządzenia: cyfrowy miernik cęgowy AC/DC
- Metoda pomiaru wartości skutecznej: True RMS
- Maksymalny zakres pomiaru prądu AC: 600 A
- Maksymalny zakres pomiaru prądu DC: 600 A
- Maksymalny zakres pomiaru napięcia AC: 600 V
- Maksymalny zakres pomiaru napięcia DC: 600 V
- Pomiar rezystancji: tak
- Pomiar częstotliwości: tak
- Zakres częstotliwości dla pomiaru True RMS: 40–400 Hz
- Pomiar współczynnika wypełnienia: tak
- Pomiar pojemności: tak
- Test diody: tak
- Test ciągłości obwodu: tak

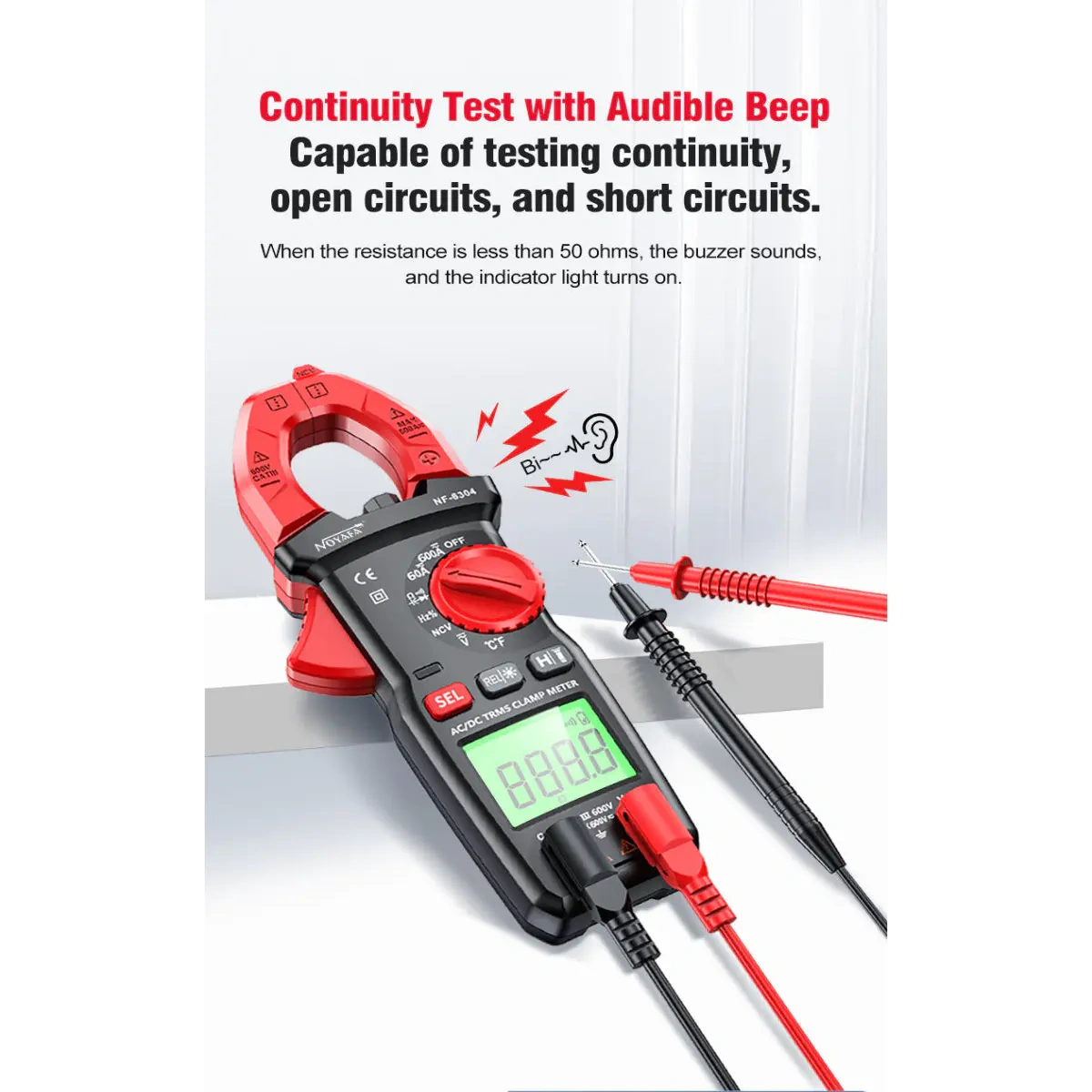

- Próg sygnalizacji ciągłości: poniżej 50 Ω
- Pomiar temperatury: tak
- Jednostki temperatury: °C i °F
- Bezkontaktowa detekcja napięcia AC: NCV
- Automatyczny dobór zakresu: tak
- Funkcja HOLD: tak
- Funkcja REL: tak
- Funkcja MAX: tak

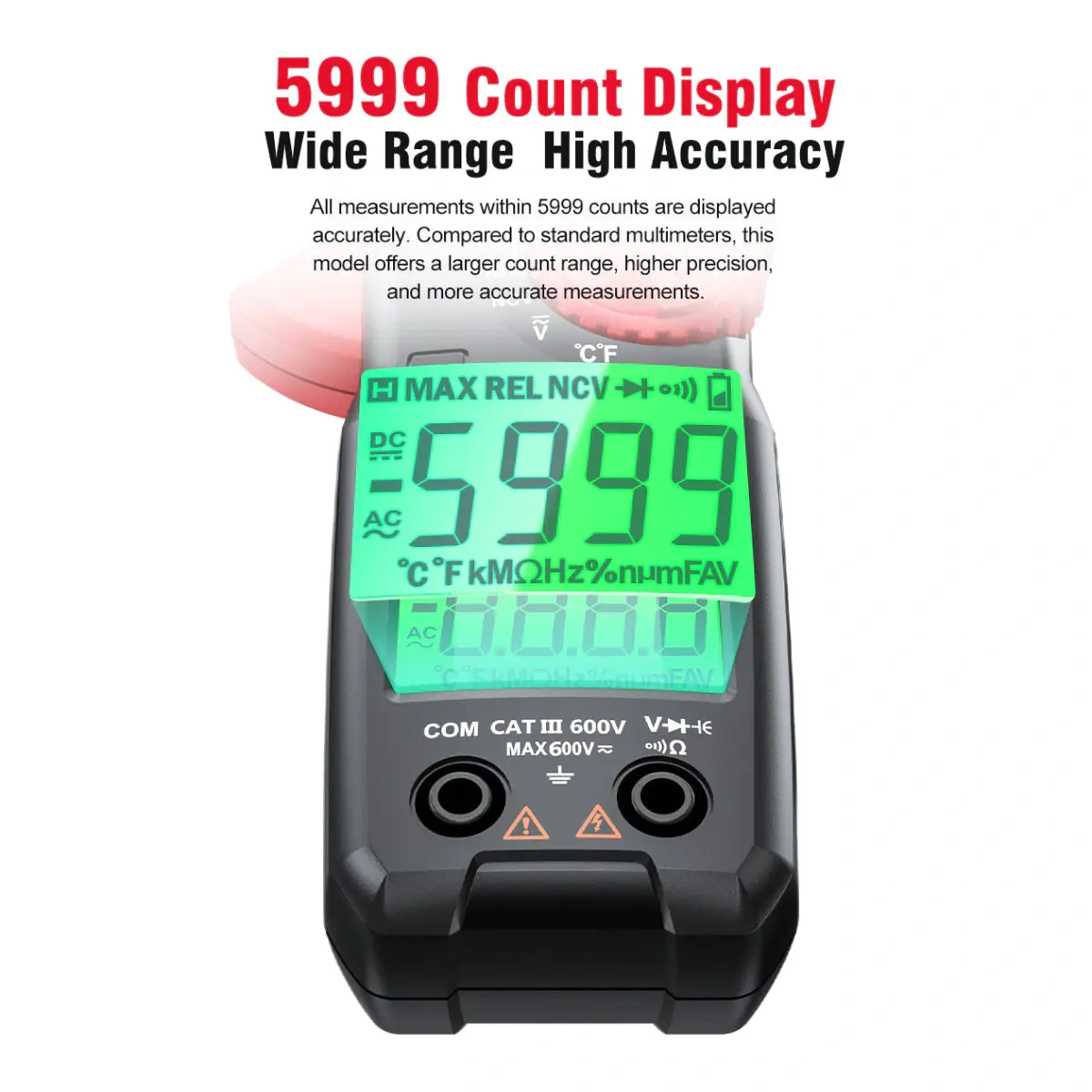

- Maksymalne wskazanie wyświetlacza: 5999

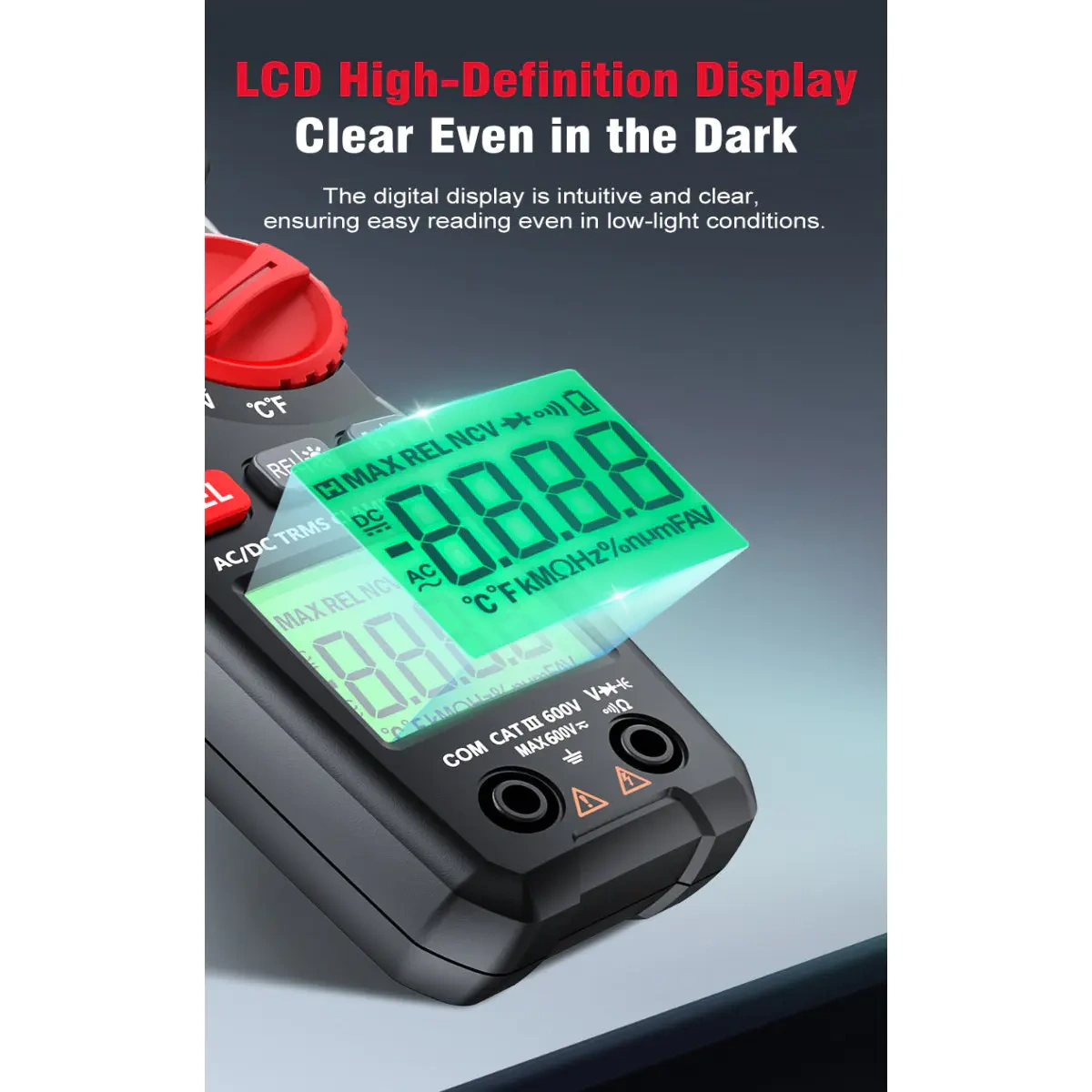

- Typ wyświetlacza: LCD z podświetleniem
- Częstotliwość próbkowania: około 3 razy na sekundę
- Sygnalizacja przekroczenia zakresu: tak
- Wskaźnik polaryzacji: tak
- Wskaźnik niskiego poziomu baterii: tak
- Oświetlenie obszaru pomiarowego: tak
- Automatyczne wyłączanie: po około 15 minutach

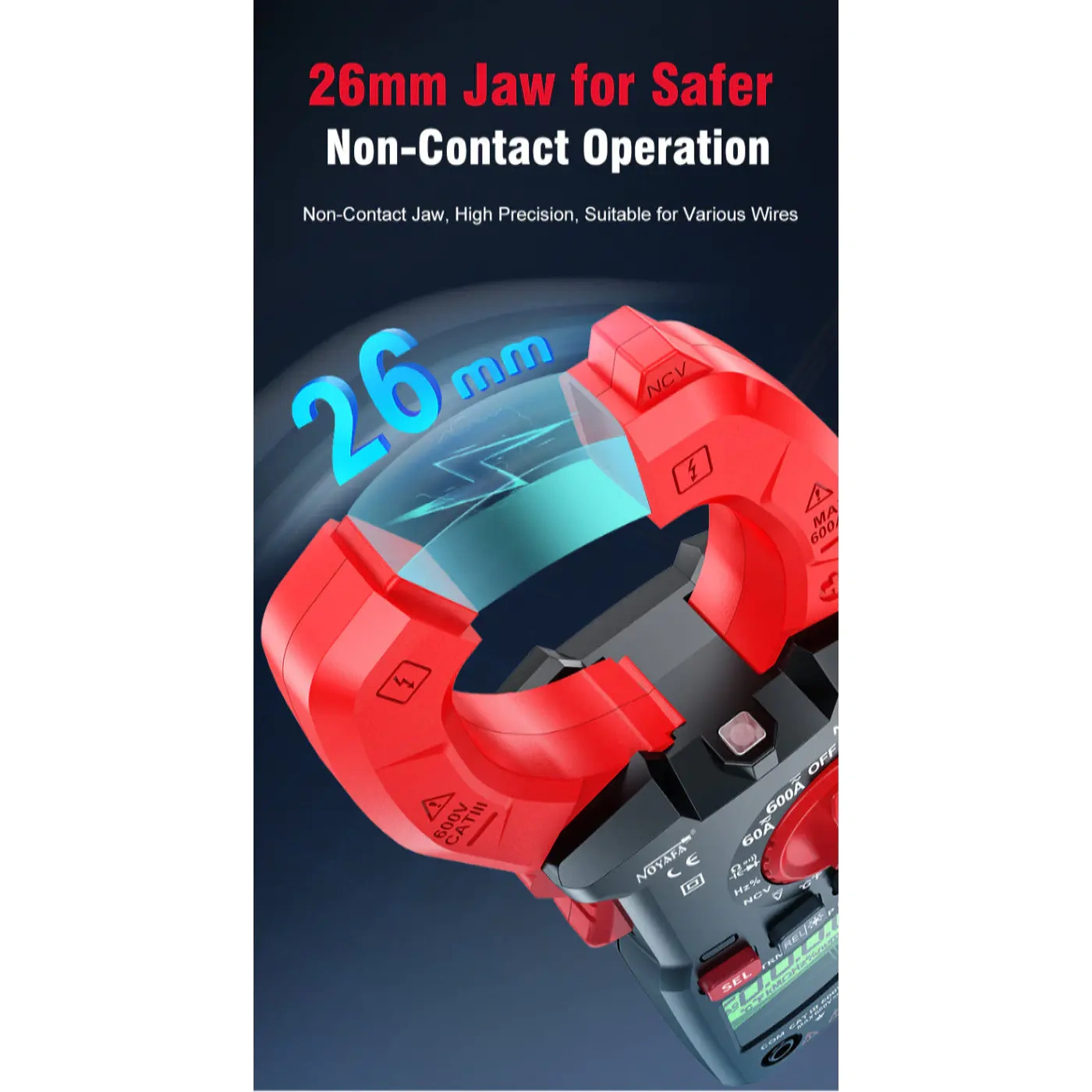

- Maksymalne rozwarcie cęgów: około 26 mm
- Kategoria pomiarowa: CAT III 600 V
- Maksymalna wysokość pracy: 2000 m n.p.m.
- Temperatura pracy: od 0°C do 40°C
- Temperatura przechowywania: od -10°C do 50°C
- Współczynnik temperaturowy: poniżej 0,1 × dokładność na 1°C
- Zasilanie: 2 baterie 1,5 V AAA - brak baterii w zestawie
- Wymiary: 185 × 71 × 35 mm

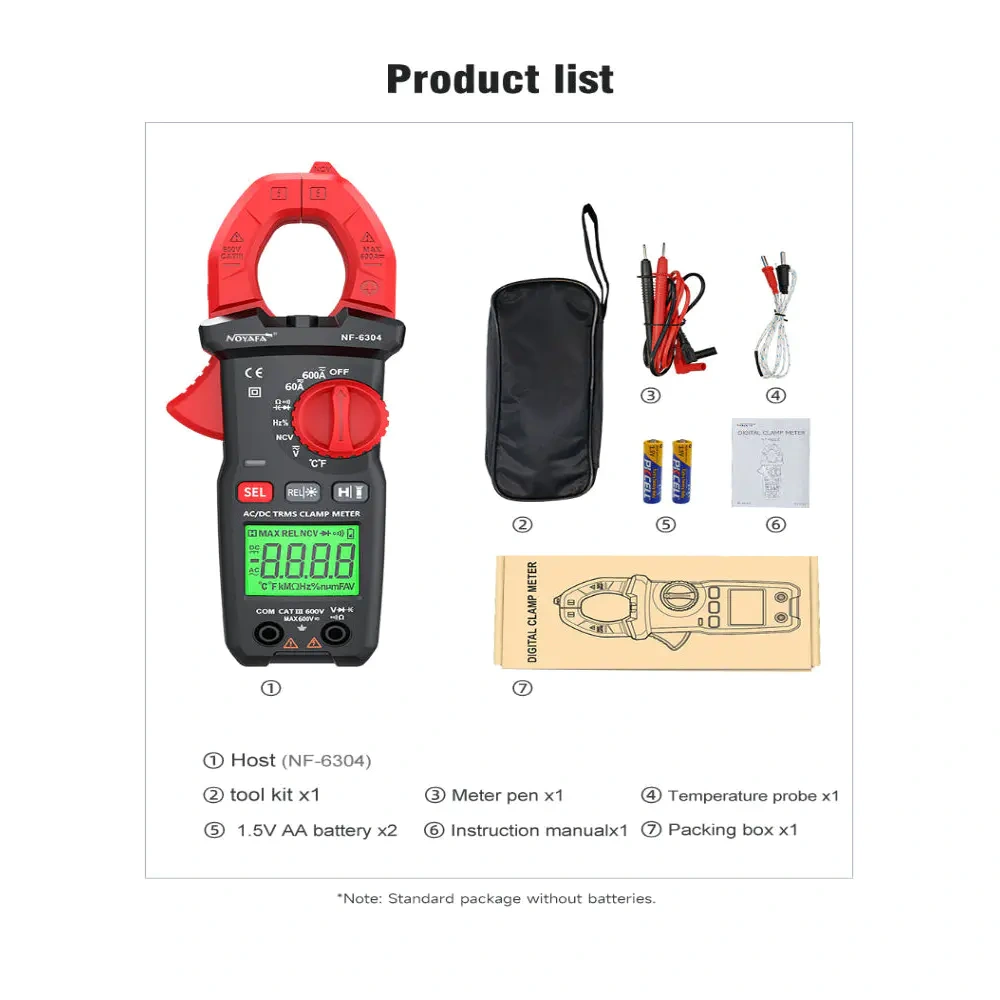

W zestawie
- Miernik cęgowy Noyafa NF-6304
- Przewody pomiarowe
- Sonda temperatury
- Etui
- Instrukcja obsługi
- Opakowanie
Baterie nie są dołączone do zestawu.

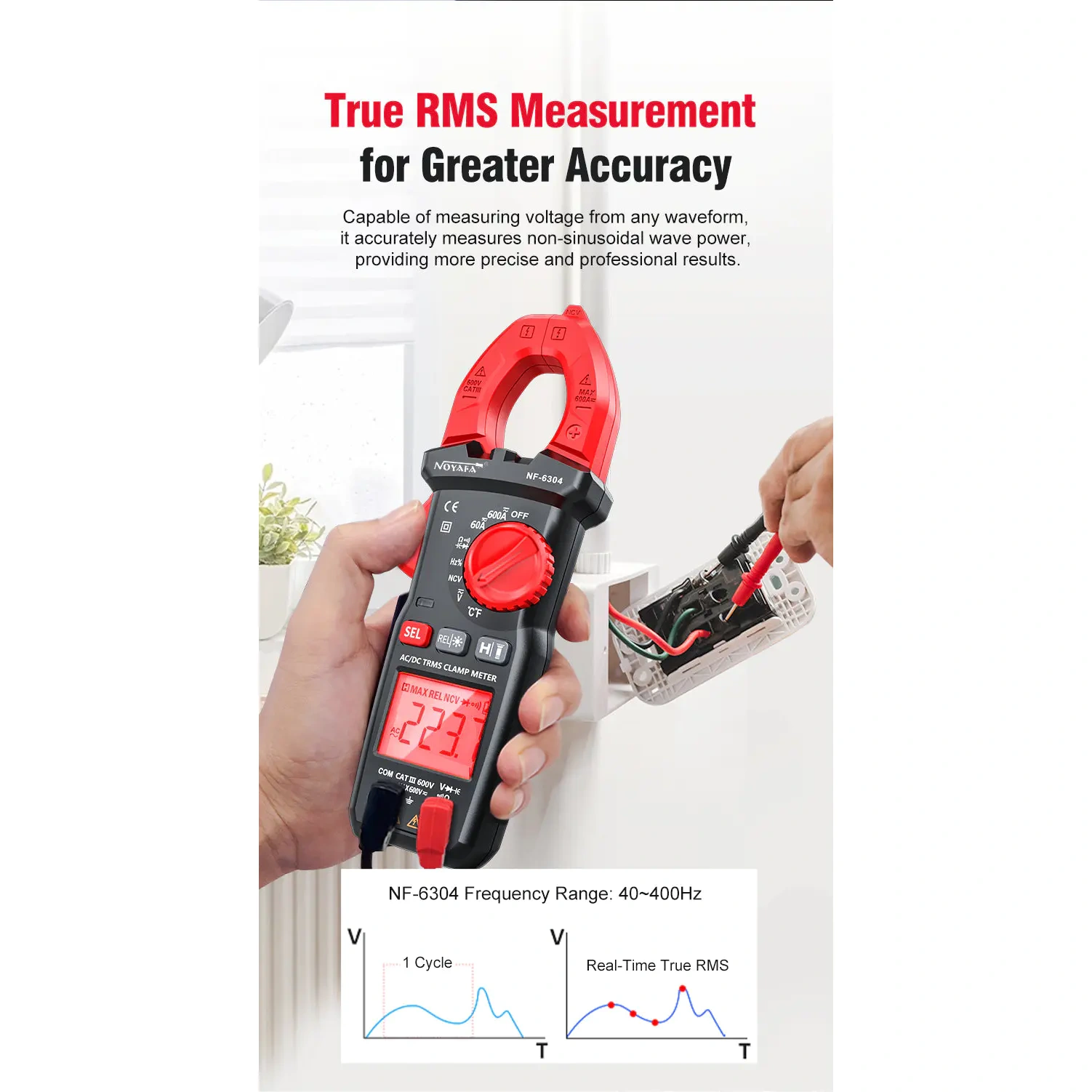

Warto wiedzieć: czym True RMS różni się od zwykłego pomiaru RMS?
W instalacji zasilanej idealnym napięciem sinusoidalnym prostszy miernik może podać wynik zbliżony do prawidłowego. Problem pojawia się wtedy, gdy przebieg jest odkształcony przez zasilacz impulsowy, falownik, regulator obrotów, ściemniacz albo sterownik mocy.
Miernik True RMS oblicza rzeczywistą wartość skuteczną sygnału w swoim określonym paśmie pomiarowym. Dzięki temu wynik lepiej odpowiada efektowi cieplnemu, jaki prąd lub napięcie wywołuje w odbiorniku. Ma to znaczenie podczas oceny obciążenia przewodów, zasilaczy, silników i urządzeń sterowanych elektronicznie.
Pomiar cęgowy wymaga objęcia tylko jednego przewodu. Umieszczenie w cęgach jednocześnie przewodu fazowego i neutralnego powoduje wzajemne znoszenie się pól magnetycznych, dlatego wskazanie będzie bliskie zeru lub nie będzie odpowiadało rzeczywistemu prądowi odbiornika.
Na co zwrócić uwagę przed zakupem?
- Maksymalny mierzony prąd wynosi 600 A
- Maksymalny zakres pomiaru napięcia wynosi 600 V
- Rozwarcie cęgów wynosi około 26 mm
- Pomiar prądu cęgami obejmuje prąd AC i DC
- Pomiar napięcia i pozostałych wielkości wymaga użycia przewodów pomiarowych
- Funkcja NCV służy do wstępnego wykrywania pola elektrycznego i nie zastępuje pomiaru napięcia przewodami
- Kategoria CAT III 600 V dotyczy użytkowania zgodnego z zasadami bezpieczeństwa i przeznaczeniem przyrządu
- Do zasilania potrzebne są dwie baterie AAA
Najczęściej zadawane pytania
Tak. Cęgi umożliwiają pomiar prądu przemiennego AC oraz prądu stałego DC do 600 A.
Nie. Cęgi należy zamknąć wokół pojedynczego przewodu, przez który płynie mierzony prąd.
Tak. NF-6304 ma automatyczny dobór zakresu, dzięki czemu użytkownik wybiera mierzoną wielkość bez ręcznego ustawiania jej podzakresu.
NCV umożliwia bezkontaktowe wykrywanie pola elektrycznego w pobliżu przewodów i elementów zasilanych napięciem przemiennym. Funkcja służy do kontroli orientacyjnej i nie zastępuje pomiaru przewodami.
Tak. W zestawie znajduje się sonda temperatury, a wynik może być wyświetlany w stopniach Celsjusza lub Fahrenheita.
Tak. Podświetlany jest wyświetlacz LCD, a dodatkowa lampka oświetla obszar wewnątrz cęgów.
Nie. Do zasilania miernika potrzebne są dwie baterie 1,5 V AAA.
