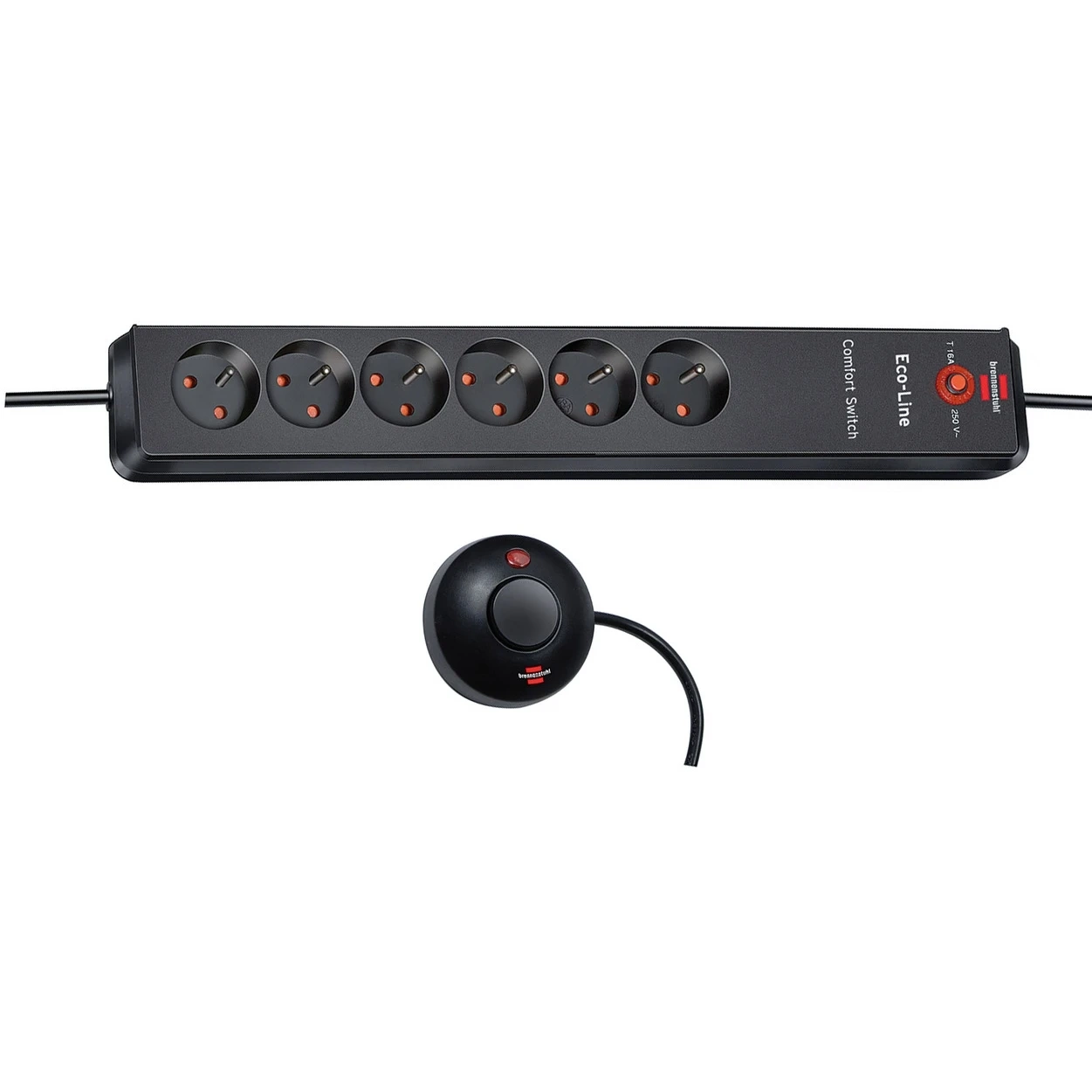

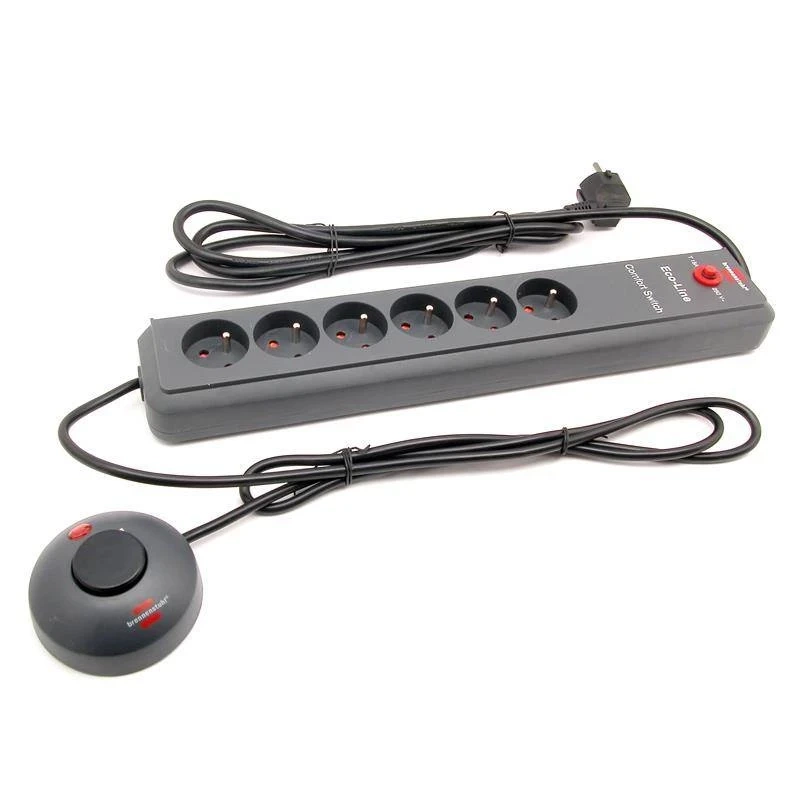

Listwa zasilająca na 6 gniazd z przewodem 2 m

Listwa zasilająca to przedłużacz z kilkoma gniazdami w jednej obudowie. Ta wersja ma 6 gniazd i przewód o długości 2 m.

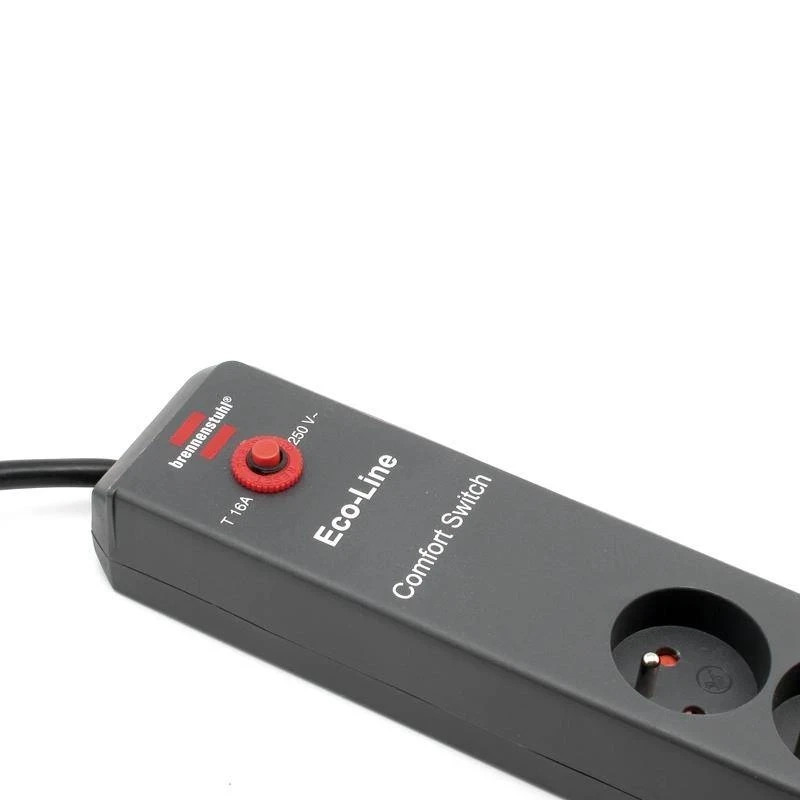

Parametry elektryczne: prąd znamionowy 16 A, maksymalne obciążenie 3680 W, przewód o przekroju żyły 1,5 mm². Poza tym tory prądowe zabezpieczono przesłonami, a obwód chroni bezpiecznik automatyczny.

Specyfikacja techniczna

• liczba gniazd: 6
• prąd znamionowy: 16 A
• maksymalne obciążenie: 3680 W
• długość przewodu: 2 m
• przewód: H05VV-F 3G1,5
• styk ochronny: tak
• kolor: czarna

Przekrój żyły a dopuszczalny prąd

Przekrój 1,5 mm² wyznacza, ile prądu przewód przeniesie bez nadmiernego nagrzewania. Stąd bierze się podany prąd znamionowy 16 A — nie jest to wartość dobrana dowolnie, tylko wynikająca z przekroju i rodzaju izolacji.

Przekroczenie tej wartości nie powoduje natychmiastowej awarii, tylko stopniowe przegrzewanie izolacji, które kończy się jej degradacją. Suma mocy podłączonych odbiorników nie powinna przekraczać 3680 W.

Przewód o długości 2 m i przekroju żyły 1,5 mm² ma rezystancję około 0,05 Ω, licząc obie żyły robocze. Przy pełnym obciążeniu prądem 16 A traci się na nim około 0,7 V, czyli 0,3% napięcia sieciowego. Przewód o długości dwóch do trzech metrów pozwala odsunąć odbiornik od ściany na odległość mebla albo przejścia. To najczęściej wybierany zakres w mieszkaniu, bo obchodzi typową przeszkodę bez zostawiania nadmiaru przewodu na podłodze.

Sześć gniazd odpowiada zestawom audio-wideo i stanowiskom warsztatowym. Przy pełnym obsadzeniu suma mocy odbiorników bywa bliska granicy i wtedy trzeba ją policzyć.

Wykonanie czarne mniej odznacza się pod biurkiem i za sprzętem w ciemnej obudowie.

Przedłużacz w formie listwy ustawia się zwykle na stałe, dlatego warto zaplanować jego położenie tak, by przewód nie biegł w poprzek przejścia.
