Co zawiera wersja AVT2978 A?
AVT2978 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu.
Lampowy wzmacniacz słuchawkowy stereo na PCC88 - PCB do projektu AVT 2978
- Lampowy wzmacniacz słuchawkowy stereo AVT2978 z zasilaniem 9–12 V DC, przetwornicą anodową MC34063A, stabilizatorami LM317 do żarzenia, lampami PCC88 oraz płytką 85×38 mm. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

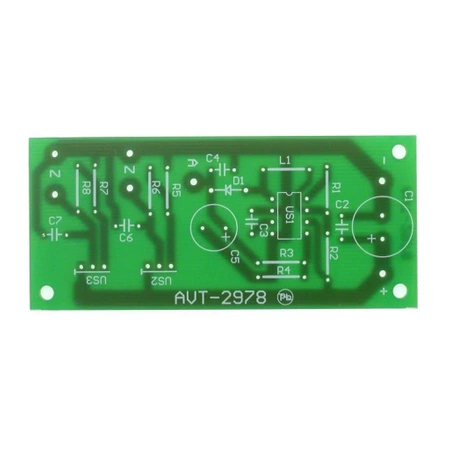

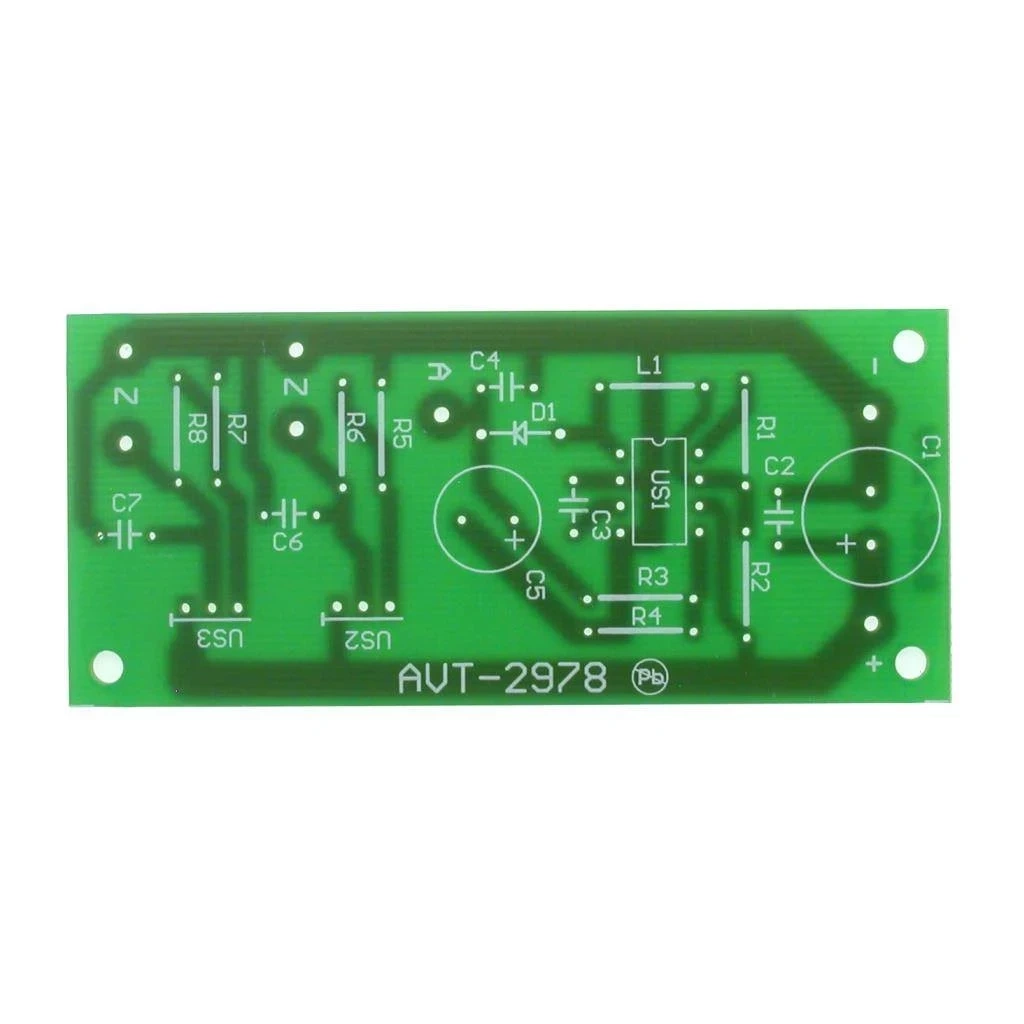

Lampowy wzmacniacz słuchawkowy stereo na PCC88 – płytka PCB AVT2978
Płytka drukowana do budowy lampowego wzmacniacza słuchawkowego stereo z zasilaniem 9–12 V DC, przetwornicą anodową i lampami PCC88.
Lampowy wzmacniacz słuchawkowy z niskonapięciowym zasilaniem
AVT2978 pozwala zbudować stereofoniczny wzmacniacz słuchawkowy z lampowym torem audio, ale bez bezpośredniego zasilania z sieci 230 V. Układ pracuje z zewnętrznym, stabilizowanym zasilaczem 9–12 V DC, a napięcie anodowe dla lamp wytwarzane jest na płytce przez przetwornicę impulsową.
Wzmacniacz wykorzystuje dwie lampy PCC88, po jednej na kanał. W każdym kanale pierwszy stopień wzmacnia sygnał, a drugi współpracuje z transformatorem wyjściowym dopasowującym wysoką impedancję lampy do niskiej impedancji słuchawek. Konstrukcja jest atrakcyjna dla osób chcących eksperymentować z brzmieniem lampowym w torze słuchawkowym.
Lampowy tor stereo Dwie lampy PCC88 lub odpowiedniki, po jednej na kanał
Zasilanie 9–12 V DC Zewnętrzny zasilacz niskonapięciowy, bez bezpośredniej pracy z 230 V na płytce
Płytka 85×38 mm Wąski format do kompaktowej obudowy wzmacniacza słuchawkowego
Karta techniczna
AVT2978
AVT2978 to lampowy wzmacniacz słuchawkowy stereo z zasilaczem niskonapięciowym, przetwornicą anodową i transformatorami wyjściowymi do dopasowania słuchawek.
| Kod projektu | AVT2978 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | lampowy wzmacniacz słuchawkowy stereo |
| Klasa pracy lamp | klasa A |
| Lampy podstawowe | 2× PCC88 |
| Możliwe odpowiedniki | ECC88, E88CC, 6N23P |
| Liczba kanałów | stereo / 2 kanały |
| Zasilanie wejściowe | 9…12 V DC, stabilizowane |
| Przykładowy zasilacz | 12 V / 1 A DC, zasilacz wtyczkowy |
| Przetwornica anodowa | MC34063A, częstotliwość około 80 kHz |
| Napięcie anodowe | około 45…50 V po przetwornicy |
| Żarzenie PCC88 | około 7 V / 300 mA |
| Żarzenie ECC88 / E88CC / 6N23P | 6,3 V / około 430 mA |
| Stabilizatory żarzenia | 2× LM317, po jednym na kanał/lampę |
| Regulacja głośności | potencjometr 2×47 kΩ logarytmiczny |
| Dopasowanie słuchawek | transformatory wyjściowe opisane w projekcie |
| Typowe słuchawki | 32 Ω, z odpowiednim uzwojeniem wtórnym transformatora |
| Wymiary płytki PCB | 85×38 mm |
Wersja
AVT2978 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 180 Ω
- R2: 2,2 Ω / 0,5 W
- R3: 39 kΩ
- R4, R5, R7, R11, R11A: 1 kΩ
- R6, R8, R14, R14A: 220 Ω
- R9, R9A, R12, R12A: 1 MΩ
- R10, R10A: 10 kΩ
- R13, R13A: 470 Ω
- C1: 1000 µF / 25 V
- C2, C6, C7: 2,2 nF / 63 V
- C3: 470 pF / 63 V
- C4: 47 nF / 100 V
- C5: 47 µF / 100 V
- C8, C8A: 220 nF / 63 V
- C9, C9A: 22 nF / 100 V
- D1: UF4004
- US1: MC34063A
- US2, US3: LM317
- P1: 2×47 kΩ, potencjometr logarytmiczny
- V1, V2: PCC88
- B1: 1,6 A
- L1: 100 µH, minimum 0,3 A, pionowy
- Podstawki pod lampy Noval
- Gniazda wejściowe, wyjściowe i zasilające
- Transformatory wyjściowe zgodne z opisem projektu
- Podstawka pod US1 DIP8
Notes
Układ zasilacza i przetwornicy znajduje się na płytce PCB, natomiast część lampową można wykonać montażem przestrzennym przy podstawkach lamp. Takie rozwiązanie ułatwia rozmieszczenie elementów wokół lamp i ograniczenie niepożądanych sprzężeń.
Stabilizatory LM317 powinny mieć chłodzenie. Ich obudowy są połączone z napięciem wyjściowym, dlatego przy wspólnym radiatorze trzeba stosować podkładki izolacyjne i sprawdzić brak zwarć między stabilizatorami.
Transformatory wyjściowe mają duży wpływ na brzmienie wzmacniacza. Dla słuchawek 32 Ω w projekcie opisano uzwojenie z podziałem na sekcje i szczeliną powietrzną w rdzeniu, która zapobiega nasycaniu się rdzenia przez stały prąd anodowy.
Uwaga: układ jest zasilany zewnętrznym napięciem 9…12 V DC, ale przetwornica na płytce wytwarza podwyższone napięcie anodowe około 45…50 V. Przed zmianami połączeń, dotykaniem płytki lub wymianą lamp odłącz zasilanie i poczekaj na rozładowanie kondensatorów.
Najczęściej zadawane pytania
Czy układ jest zasilany bezpośrednio z sieci 230 V?
Nie. Układ jest zasilany stabilizowanym napięciem stałym 9…12 V, na przykład zasilaczem wtyczkowym 12 V / 1 A. Na płytce powstaje jednak podwyższone napięcie anodowe, dlatego trzeba zachować ostrożność.
Jakie lampy można zastosować?
Podstawowo stosowane są lampy PCC88. Można użyć także ECC88, E88CC lub 6N23P, ale wtedy trzeba dobrać napięcie żarzenia i wartości elementów zgodnie z wymaganiami danej lampy.
Po co są transformatory wyjściowe?
Transformatory dopasowują wysoką impedancję lamp do niskiej impedancji słuchawek. Ich wykonanie ma duży wpływ na pasmo przenoszenia, poziom zniekształceń i charakter brzmienia wzmacniacza.
Dlaczego nie wolno odłączać słuchawek podczas pracy?
Odłączenie obciążenia może wywołać przepięcia w transformatorze wyjściowym. Rezystor zabezpieczający ogranicza ryzyko uszkodzenia, ale najlepiej nie rozłączać słuchawek przy pracującym wzmacniaczu i dużej głośności.
Czy przewody sygnałowe powinny być ekranowane?
Tak. Przewody wejściowe oraz przewody prowadzące sygnał do i z potencjometru powinny być ekranowane. Dobrze poprowadzona masa pomaga uniknąć pętli masy, przydźwięku i wzbudzeń.
