Pomarańczowe światło obrysowe i kierunkowskaz w jednej obudowie

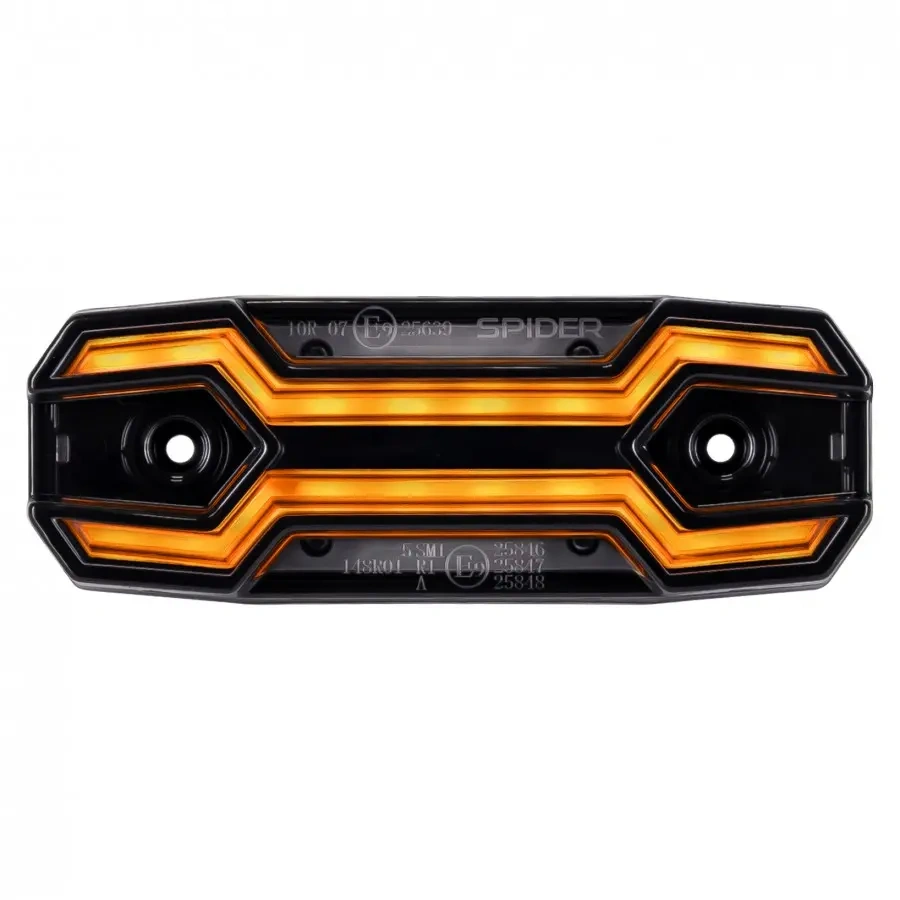

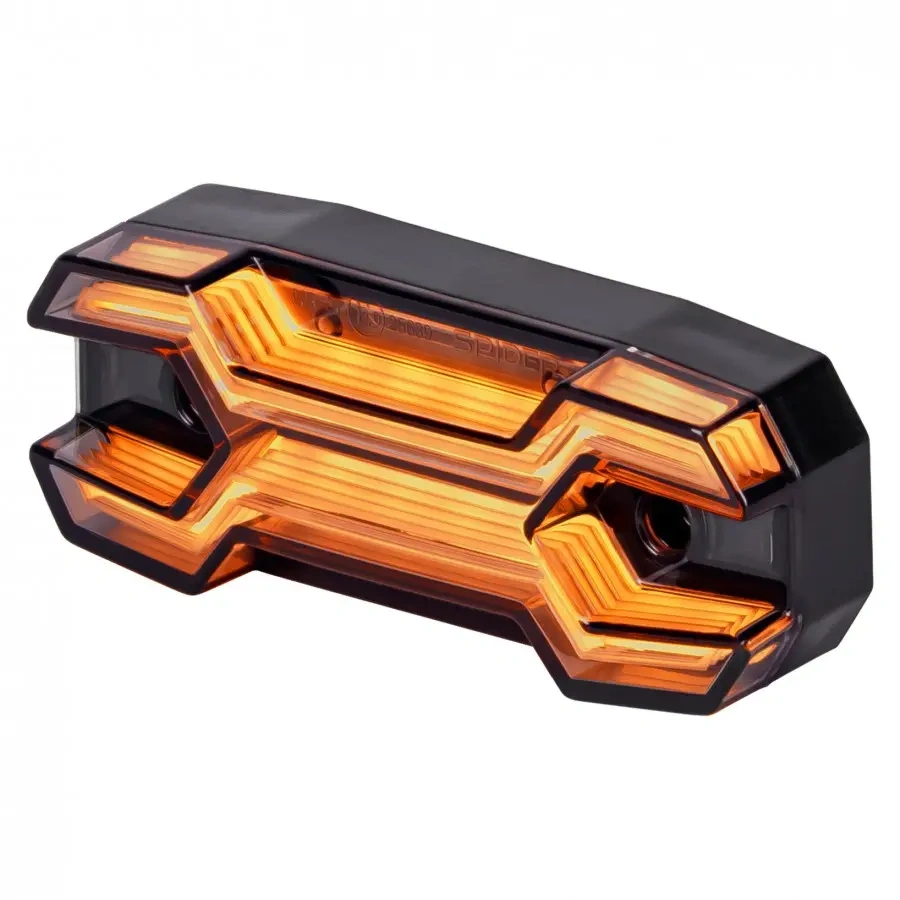

X-SPIDER NEXO L1323 to boczna lampa obrysowa LED o barwie pomarańczowej, która oprócz światła obrysowego pełni funkcję kierunkowskazu. Każda funkcja ma osobny przewód: światło obrysowe działa razem ze światłami pozycyjnymi pojazdu, a kierunkowskaz po podaniu napięcia na żółtą żyłę.

Obudowa i klosz są z poliwęglanu, w środku pracuje 20 diod LED. Lampa ma homologację R148 do stosowania na drogach publicznych oraz R10 w zakresie kompatybilności elektromagnetycznej. Nie ma osobnej wersji lewej i prawej: ten sam model montuje się na obu bokach pojazdu.

Co daje w praktyce

• Dwie funkcje w jednej lampie - obrys boku i powtórzenie kierunkowskazu bez drugiego otworu montażowego.
• Montaż na płasko lub pod krawędzią - dwie śruby w rozstawie 75 mm albo wspornik kątowy z zestawu.
• Niski pobór prądu - światło obrysowe 2,2 W to około 0,18 A przy 12 V i 0,09 A przy 24 V.
• Szczelność IP67 - obudowa pyłoszczelna, odporna na chwilowe zanurzenie, do pracy na ramie i podwoziu.

Gdzie się montuje

Pomarańczowa barwa przeznacza lampę na boki pojazdu: ramę naczepy, burty przyczepy, zabudowę skrzyniową i podwozie. Sąsiednie boczne światła obrysowe dzieli odstęp nie większy niż 3 m, dlatego na boku naczepy o długości 13,6 m wypada co najmniej 5 lamp na stronę.

Komplet na naczepę to zwykle 10-12 lamp L1323. W instalacji 24 V pobierają one łącznie około 1 A w obwodzie świateł pozycyjnych.

Specyfikacja techniczna

• Typ: boczna lampa obrysowa LED z funkcją kierunkowskazu, uniwersalna L/P
• Barwa światła: pomarańczowa
• Liczba diod LED: 20
• Pobór mocy: 2,2 W (obrysowe), 2 W (kierunkowskaz)
• Napięcie zasilania: 12/24 V

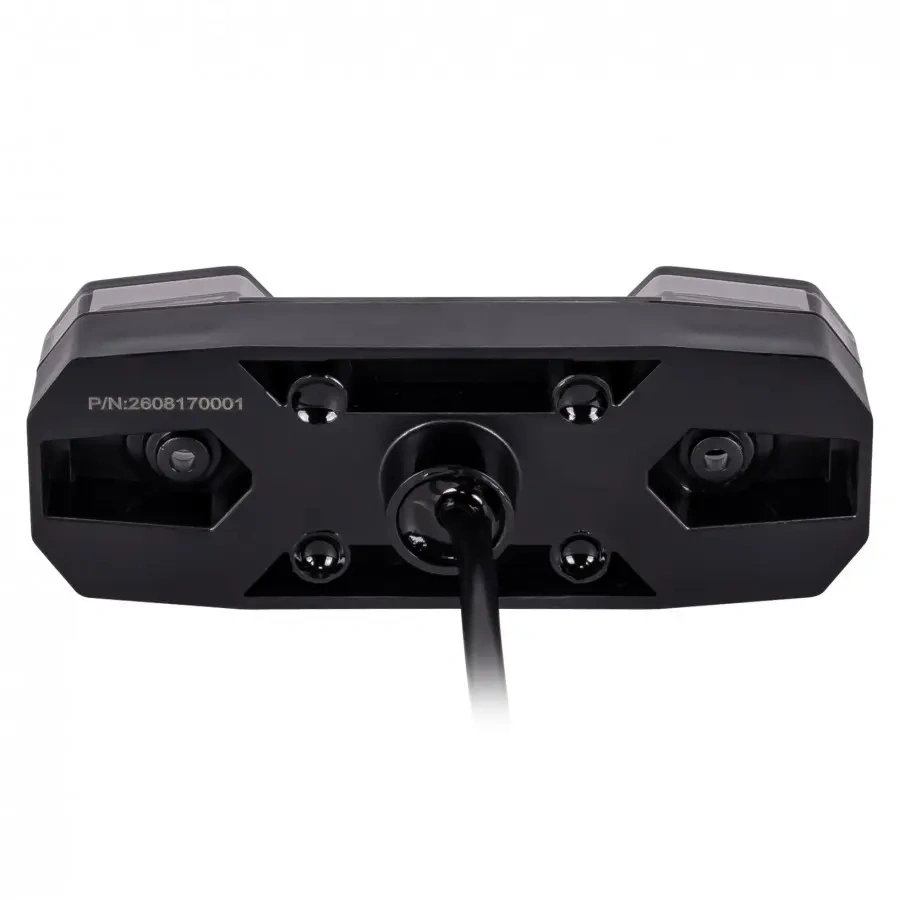

• Przewód: 50 cm: czarny (masa), czerwony (światło obrysowe), żółty (kierunkowskaz)

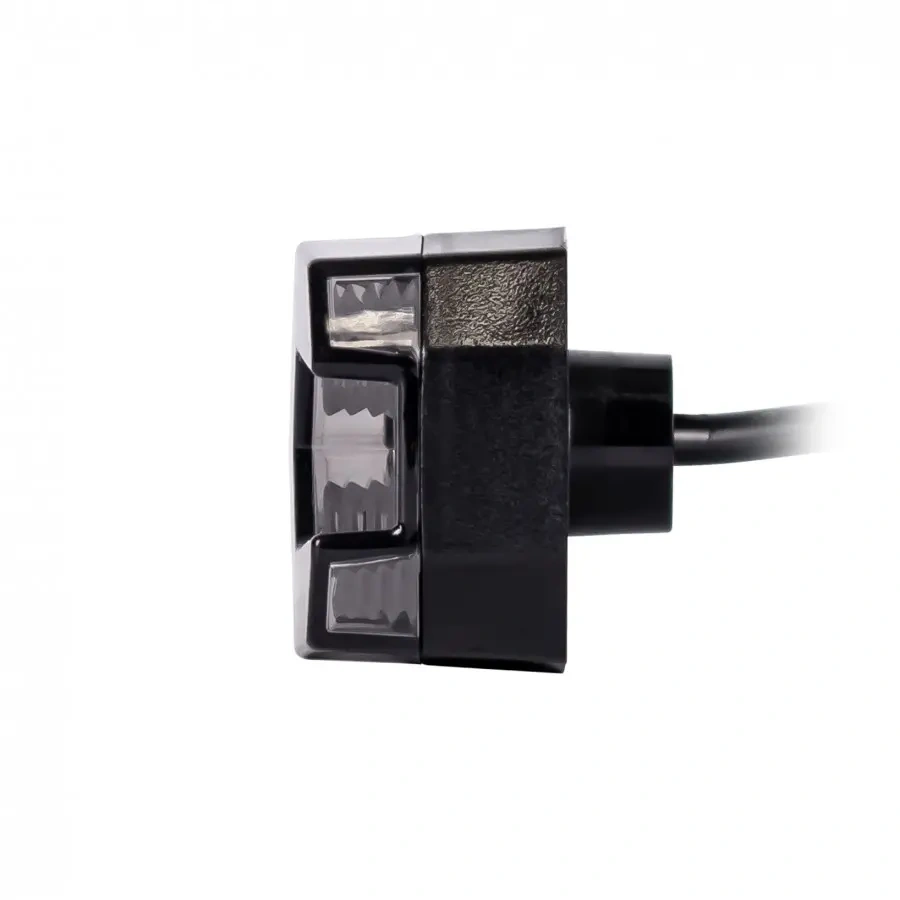

• Wymiary lampy: 117,9 × 43,2 mm, głębokość 37,9 mm
• Wysokość ze wspornikiem: 70 mm

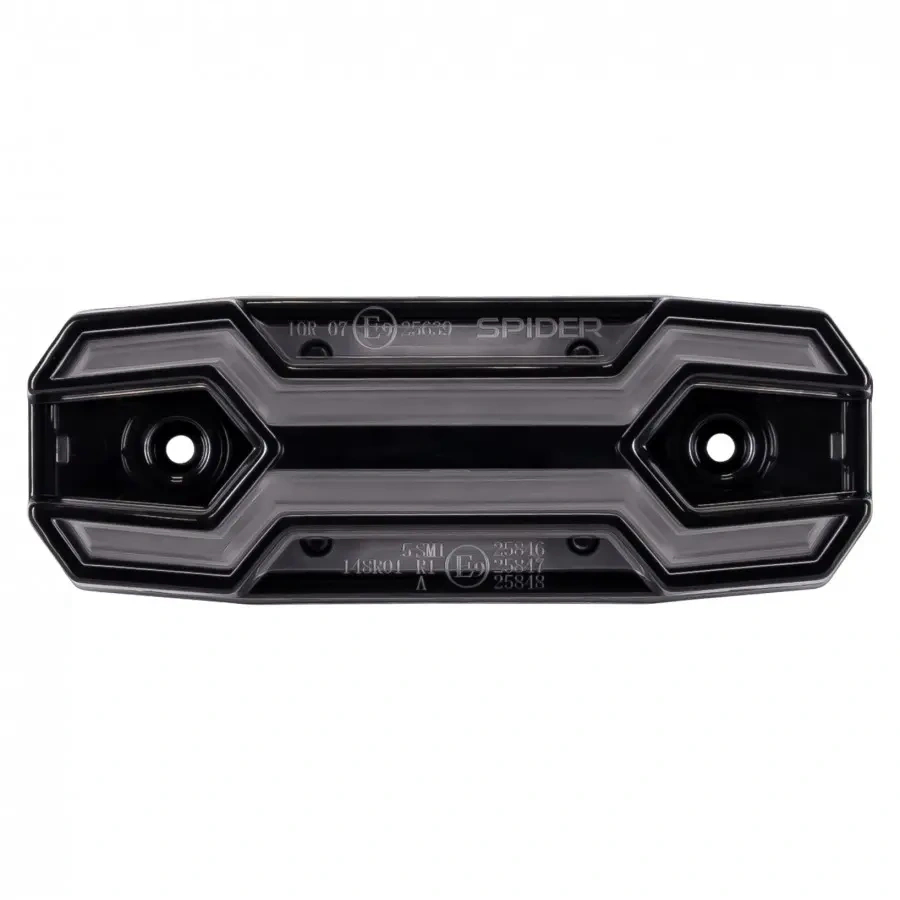

• Otwory montażowe: 2 × Ø 4,5 mm, rozstaw 75 mm

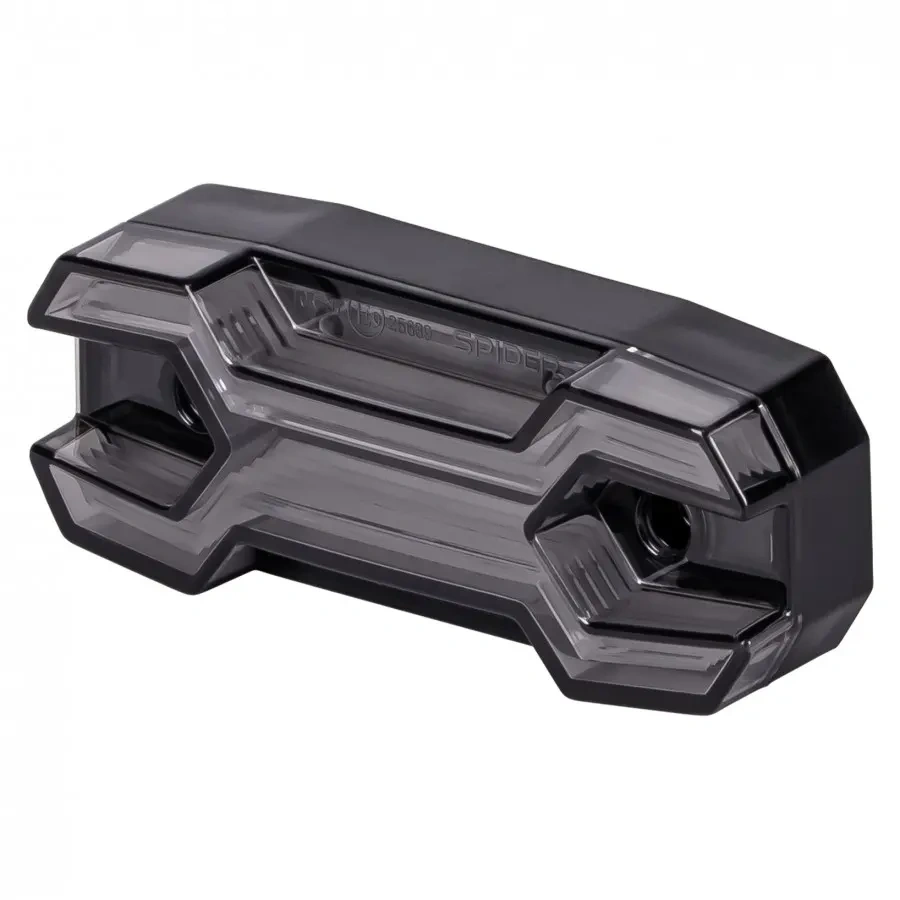

• Obudowa i klosz: poliwęglan (PC)
• Homologacje: ECE R148, ECE R10
• Stopień ochrony: IP67
• Temperatura pracy: od -30°C do +50°C
• Ochrona przed odwrotną polaryzacją: tak

W zestawie

• lampa obrysowa z przewodem 50 cm

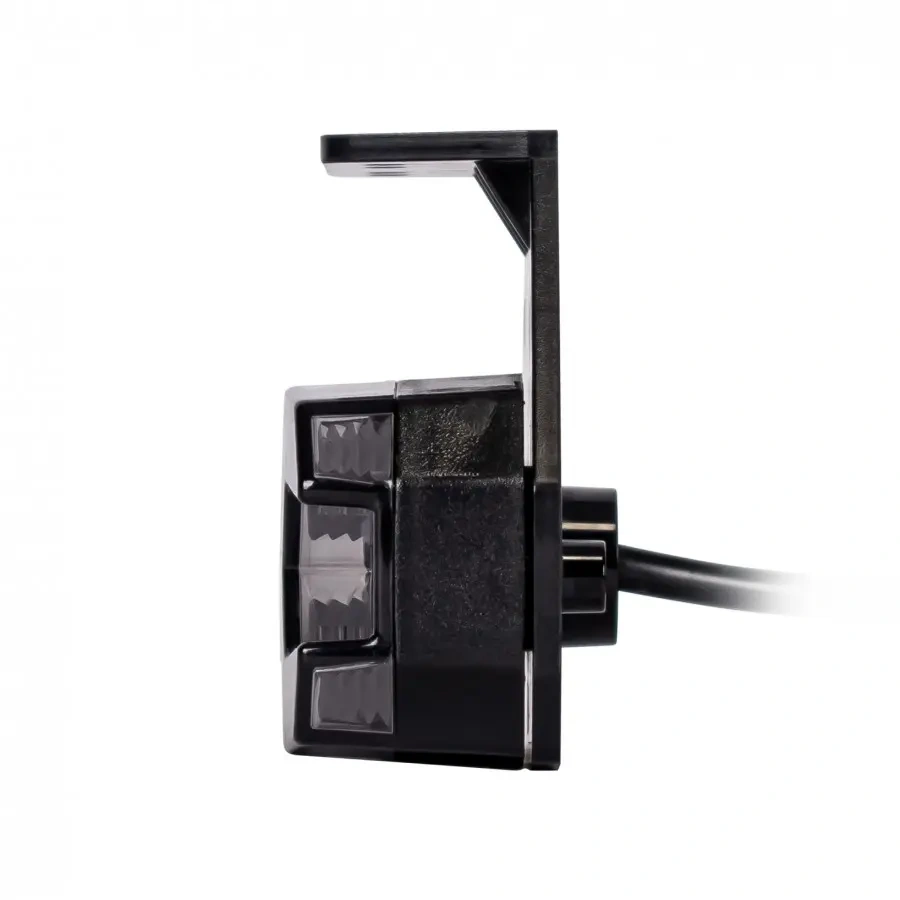

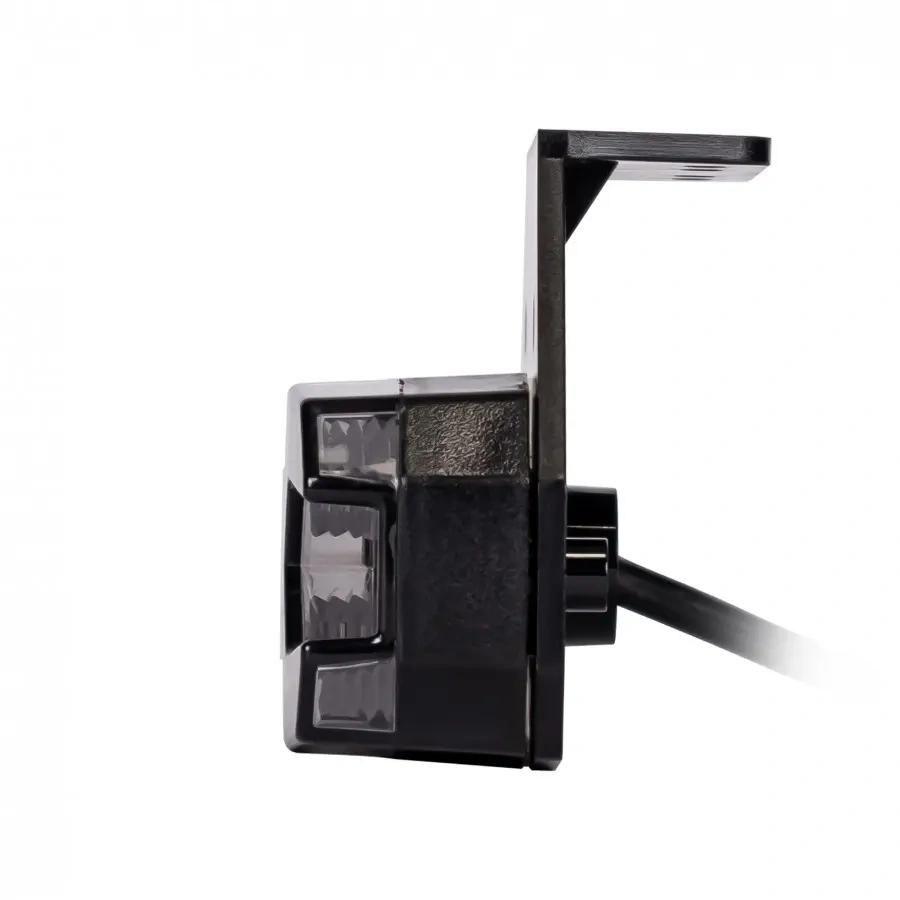

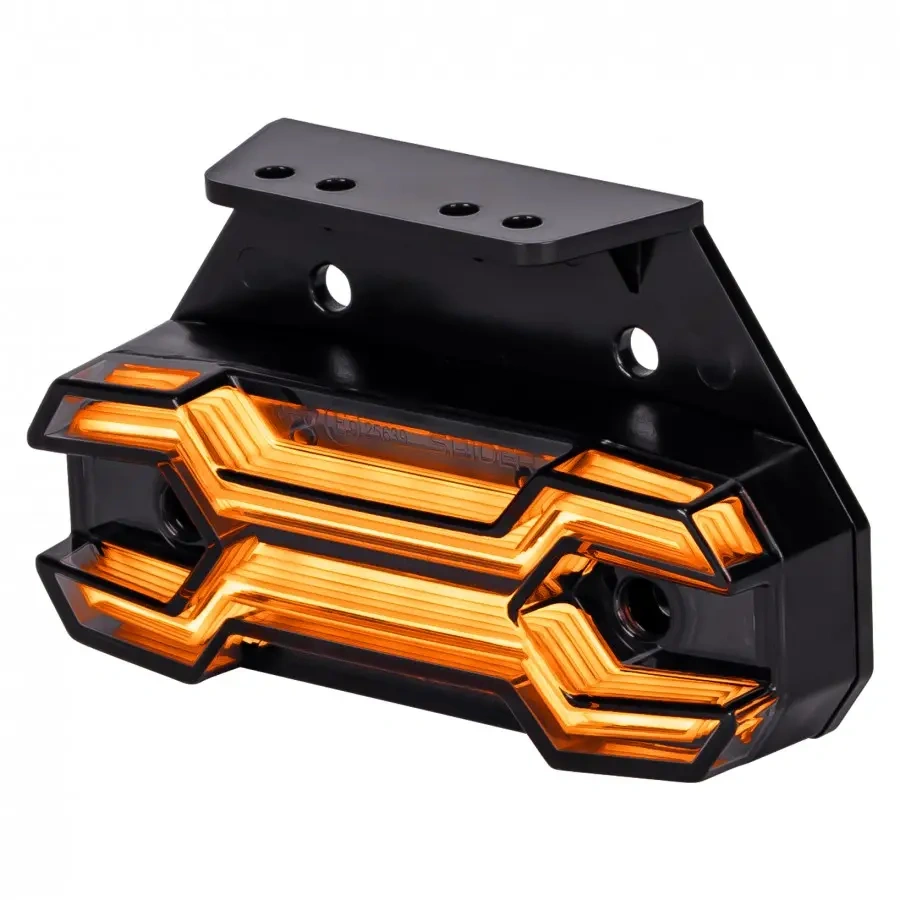

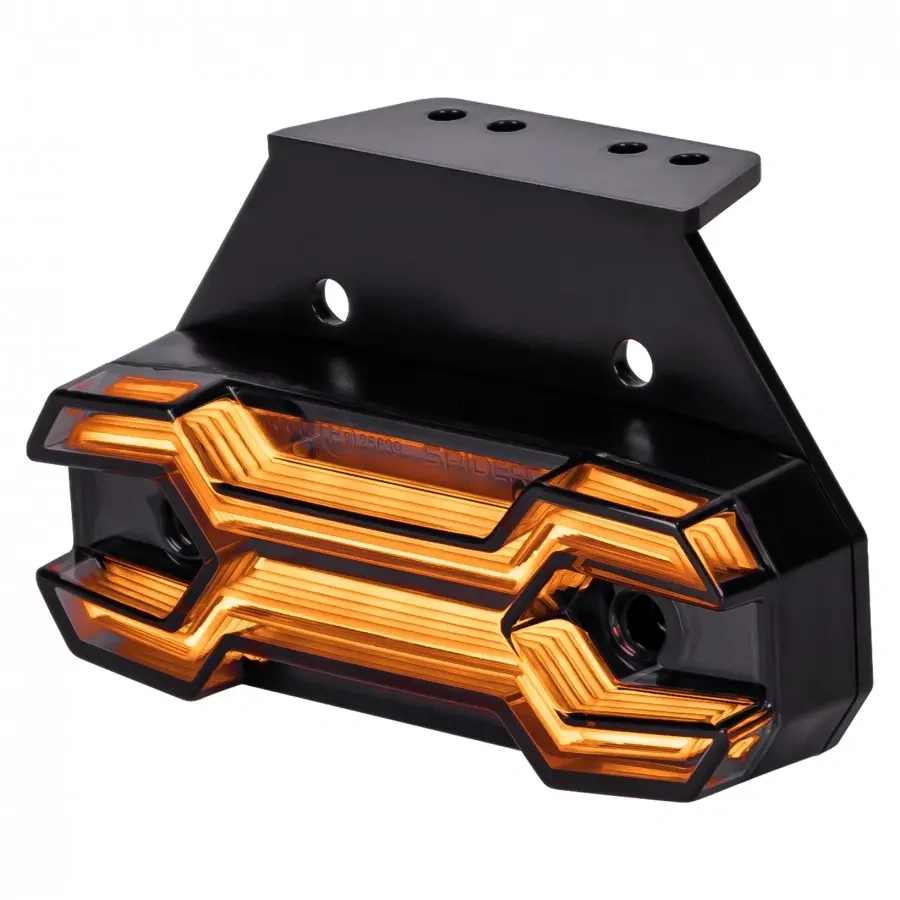

• wspornik kątowy do montażu pod krawędzią

Kierunkowskaz LED a przekaźnik kierunkowskazów

Funkcja kierunkowskazu pobiera 2 W, czyli około 0,17 A przy 12 V i 0,08 A przy 24 V. Przekaźniki kierunkowskazów projektowane pod żarówki kontrolują prąd obwodu i przy zbyt małym obciążeniu sygnalizują przepaloną żarówkę szybszym miganiem.

Przy wymianie żarówkowych lamp bocznych na L1323 kierunkowskaz może zacząć migać szybciej. Rozwiązaniem jest przekaźnik przystosowany do LED albo rezystor obciążający dobrany do mocy usuniętej żarówki.

Najczęstsze pytania o lampę obrysową L1323

Czy L1323 pasuje na lewą i prawą stronę pojazdu?

Tak. Lampa nie ma osobnych wersji lewej i prawej, więc komplet na pojazd składa się z kilku sztuk tego samego modelu.

Jak podłączyć funkcję kierunkowskazu?

Żółty przewód podłącza się do obwodu kierunkowskazu danej strony, czerwony do świateł pozycyjnych, a czarny do masy. Bez podłączenia żółtego przewodu lampa pracuje wyłącznie jako boczne światło obrysowe, a jego koniec izoluje się szczelnie.

Czy wspornik jest konieczny do montażu?

Nie. Lampę można przykręcić bezpośrednio do płaskiej powierzchni dwiema śrubami w rozstawie 75 mm. Wspornik kątowy z zestawu służy do montażu pod poziomą krawędzią, np. pod ramą lub dolną krawędzią burty.

Czy lampa pracuje w instalacji 24 V?

Tak, lampa jest przeznaczona do instalacji 12 V i 24 V. Przy 24 V światło obrysowe pobiera około 0,09 A, a kierunkowskaz około 0,08 A.
