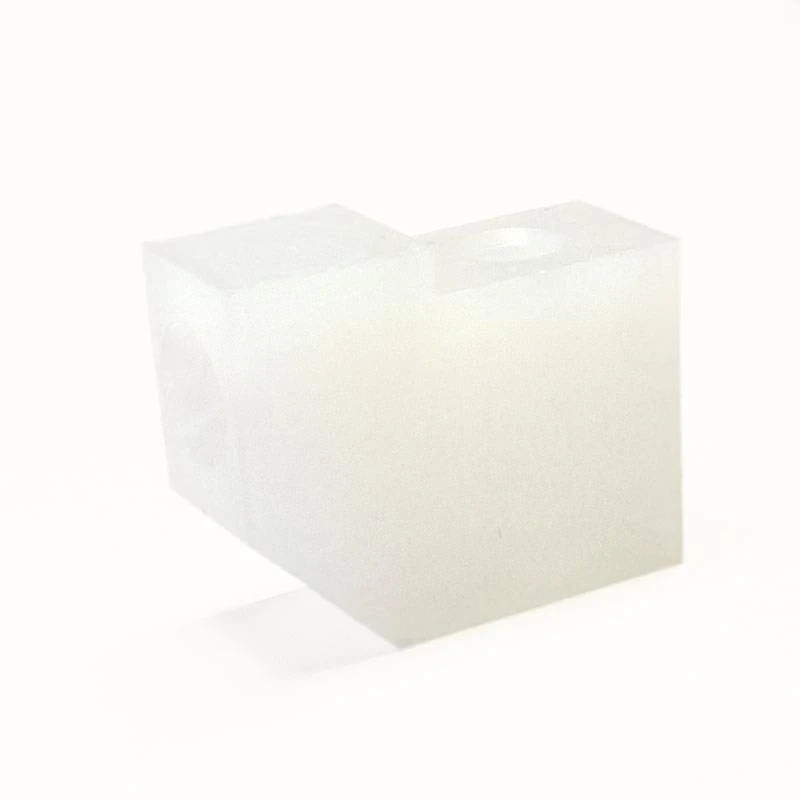

Łącznik montażowy do płytek drukowanych, kąt prosty

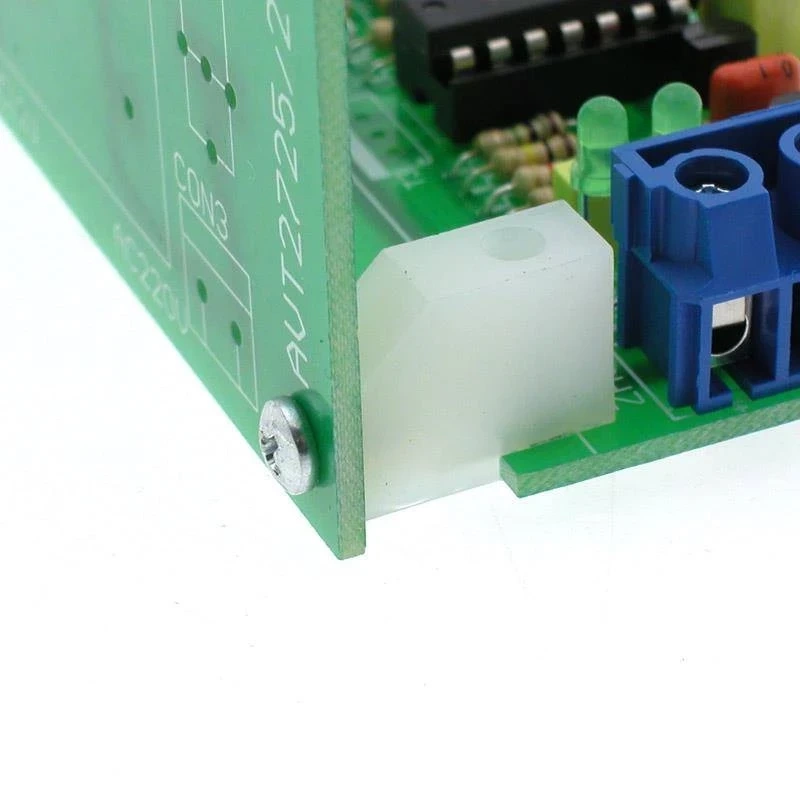

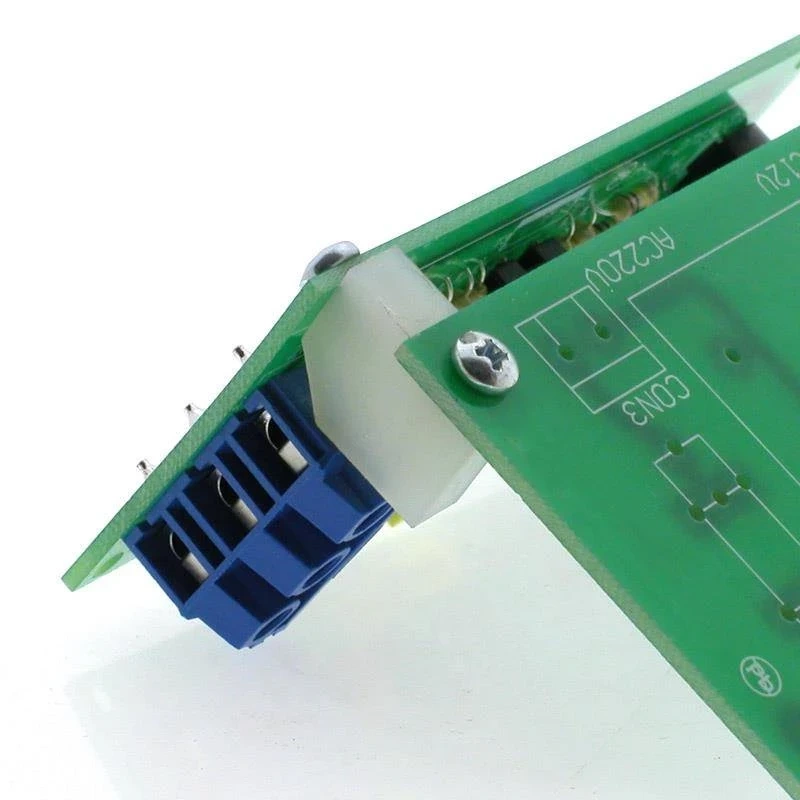

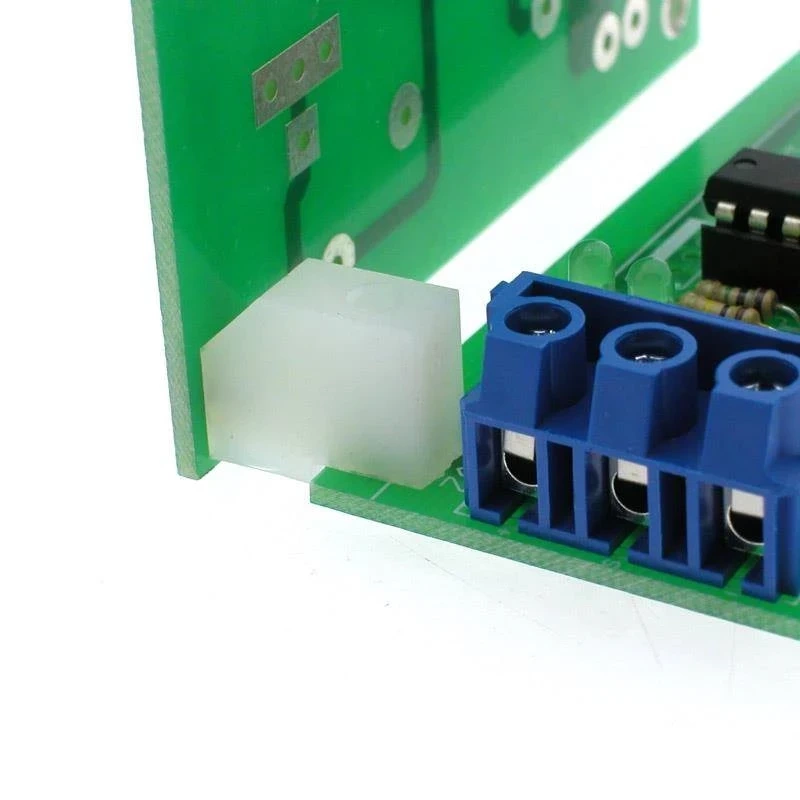

Łącznik pozwala zestawić dwie płytki drukowane pod kątem prostym albo przykręcić płytkę do ścianki obudowy. Otwory montażowe o przekroju 2,6 mm są niegwintowane, więc mocowanie odbywa się wkrętem z nakrętką lub wkrętem samogwintującym.

Poliamid nie przewodzi prądu, dzięki czemu łącznik nie tworzy połączenia elektrycznego między płytkami ani między płytką a metalową obudową.

Element ma klasę palności UL94V-2 i pracuje w zakresie od -40 do 85°C.

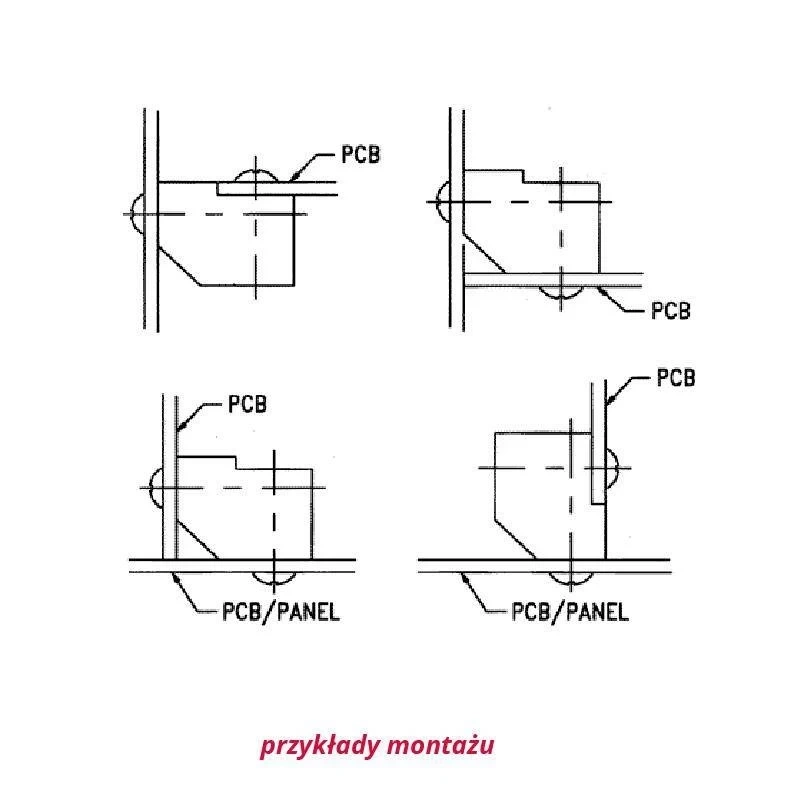

Zastosowania

• estetyczne łączenie dwóch płytek pod kątem prostym
• montaż płytki do ścianki obudowy
• mocowanie płytek do różnych powierzchni
• budowa zestawów wielopłytkowych

Specyfikacja techniczna

• typ: łącznik montażowy kątowy
• kąt: prosty, 90°

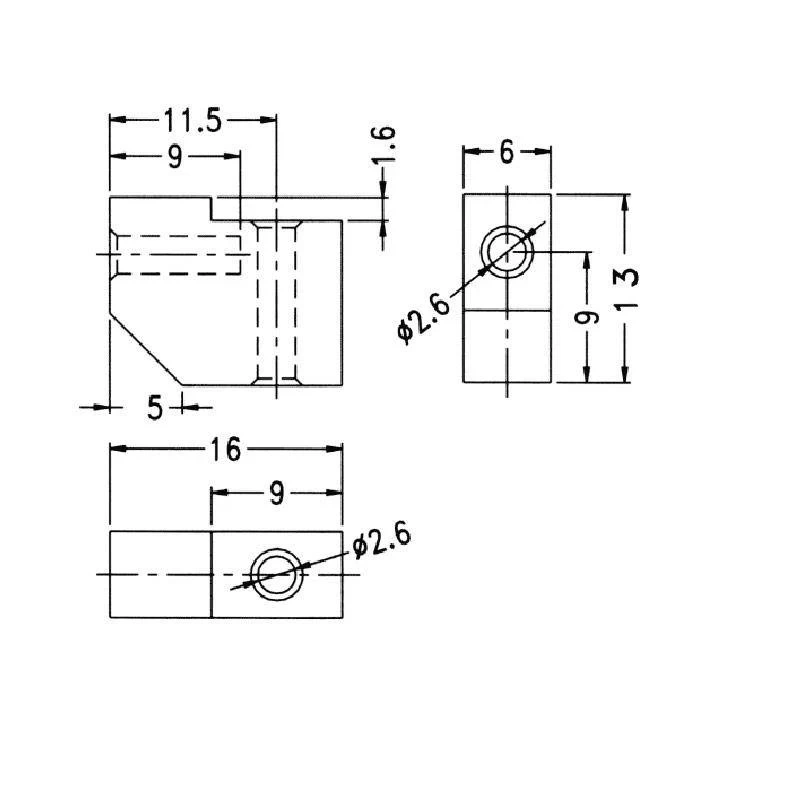

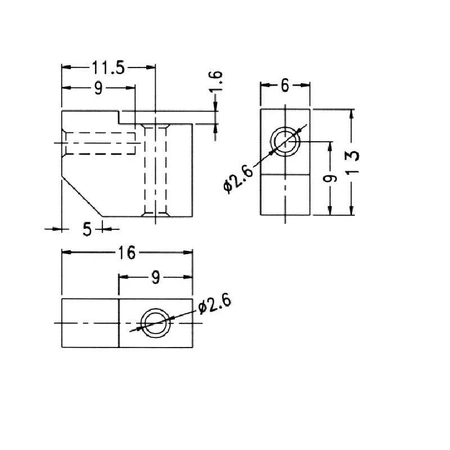

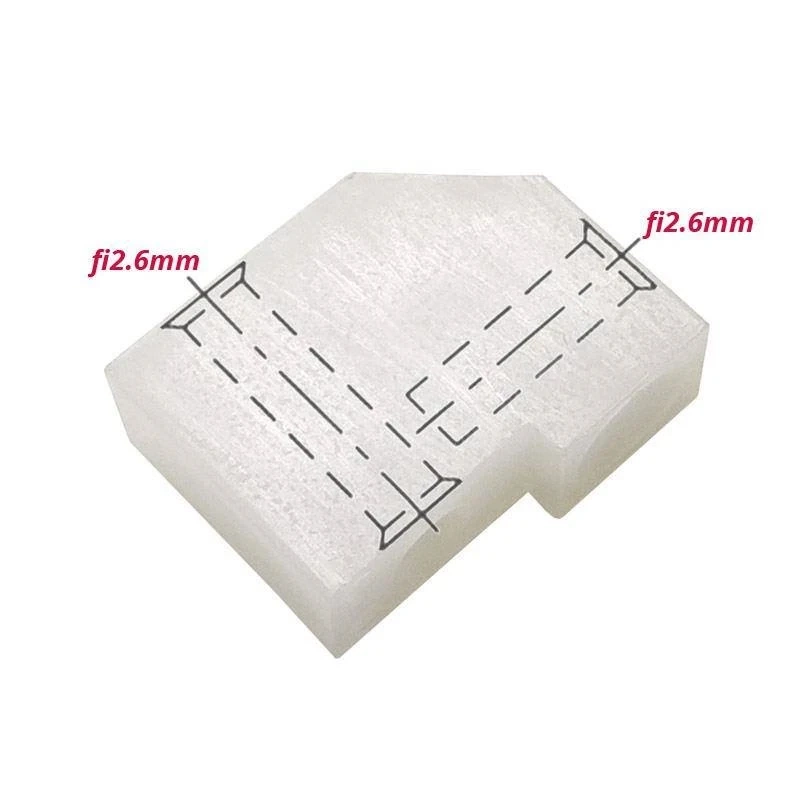

• otwory montażowe: niegwintowane, przekrój 2,6 mm
• materiał: poliamid PA66
• kolor: naturalny
• klasa palności: UL94V-2
• temperatura pracy: -40...85°C
• oznaczenie producenta: PMB-1

Po co łączyć płytki pod kątem

Ustawienie płytki prostopadle do podstawy pozwala wyprowadzić złącza na ściankę obudowy bez przewodów krosowych. Panel czołowy z gniazdami można wtedy zamontować bezpośrednio na płytce.

Drugi powód to miejsce: przy ciasnej obudowie ustawienie mniejszej płytki pionowo zwalnia powierzchnię pod większą.

Otwory są niegwintowane, więc łącznik nie wymusza konkretnego rozmiaru wkrętu - dobiera się go do przekroju 2,6 mm i grubości materiału po drugiej stronie.
